60mm规格小型轴流散热风机结构设计

这款小型轴流散热风机是电子设备热管理系统中常用的风冷核心部件，广泛应用于工控机箱、小型服务器、通讯机柜、变频驱动模块、桌面计算设备、工业电源模组等需要主动通风散热的场景，能够在密闭或半密闭的设备腔体内形成定向持续的空气流动，带走电子元器件、功率模块工作过程中产生的累积热量，避免设备因工作温度超出阈值出现性能衰减、寿命缩短甚至过热烧毁的问题，是中小功率电子电气设备维持稳定工作状态不可或缺的配套组件。

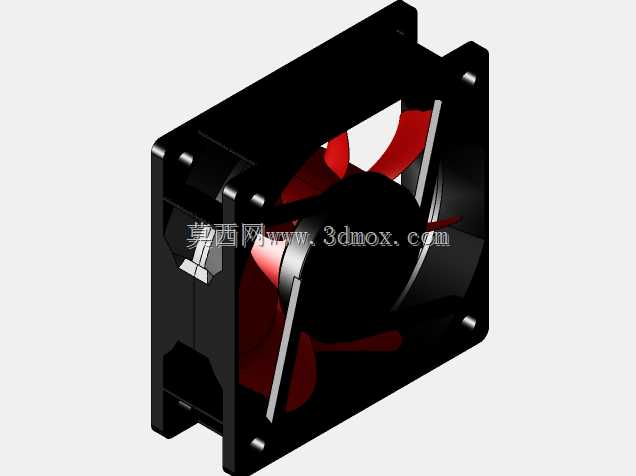

该风机采用标准方形外框结构，整体外形尺寸为60mm×60mm×20mm，属于行业内通用的60系列薄型风机规格，安装孔位完全匹配同尺寸常规风机的通用安装标准，可直接替换同规格的现有成熟产品，无需额外调整设备的安装位结构，大幅降低了设备端的适配改造成本。外框采用高强度工程塑料一体注塑成型，四个边角设置有贯穿的安装固定孔，可通过螺丝直接固定在设备的通风面板或者散热鳍片支架上，安装边界清晰，不会与周边的电容、接线端子等板载元器件产生结构干涉，适配厚度20mm的狭窄安装空间，尤其适合对内部空间利用率要求较高的紧凑型电子设备。

产品设计过程中，在现有成熟60×60×25规格风机的成熟结构基础上做了针对性的切割优化调整，保留了原结构中经过长期市场验证的可靠传动与支撑结构，缩减了轴向的整体厚度，同时重新调整了扇叶的曲面角度与排布间距，在缩减厚度的前提下尽可能保证通风量与风压输出满足常规散热需求。扇叶采用七叶后掠式曲面设计，叶片表面做了流线型弧度处理，能够在高速旋转时降低气流紊流带来的运行噪音，同时提升空气推送效率，中心的轮毂结构集成了转子支撑与动平衡校准结构，保证风机长期高速运转时的稳定性，减少运行震动带来的额外噪音与结构疲劳。外框的四个侧边做了加强筋结构设计，提升薄型外框的整体结构强度，避免安装锁紧过程中出现框体变形影响扇叶正常转动的问题，进出风侧的边框做了导流倒角处理，能够降低气流进出风阻，提升整体通风效率。

在实际应用中，该款薄型风机可根据设备的散热需求搭配不同转速的驱动电机，既可以用于常规工况下的持续通风散热，也可以搭配温控调速电路实现根据设备内部温度动态调整转速，平衡散热效果与运行噪音、功耗之间的关系，适配不同场景下的使用需求。
