红绿黄三色直插式发光二极管结构设计

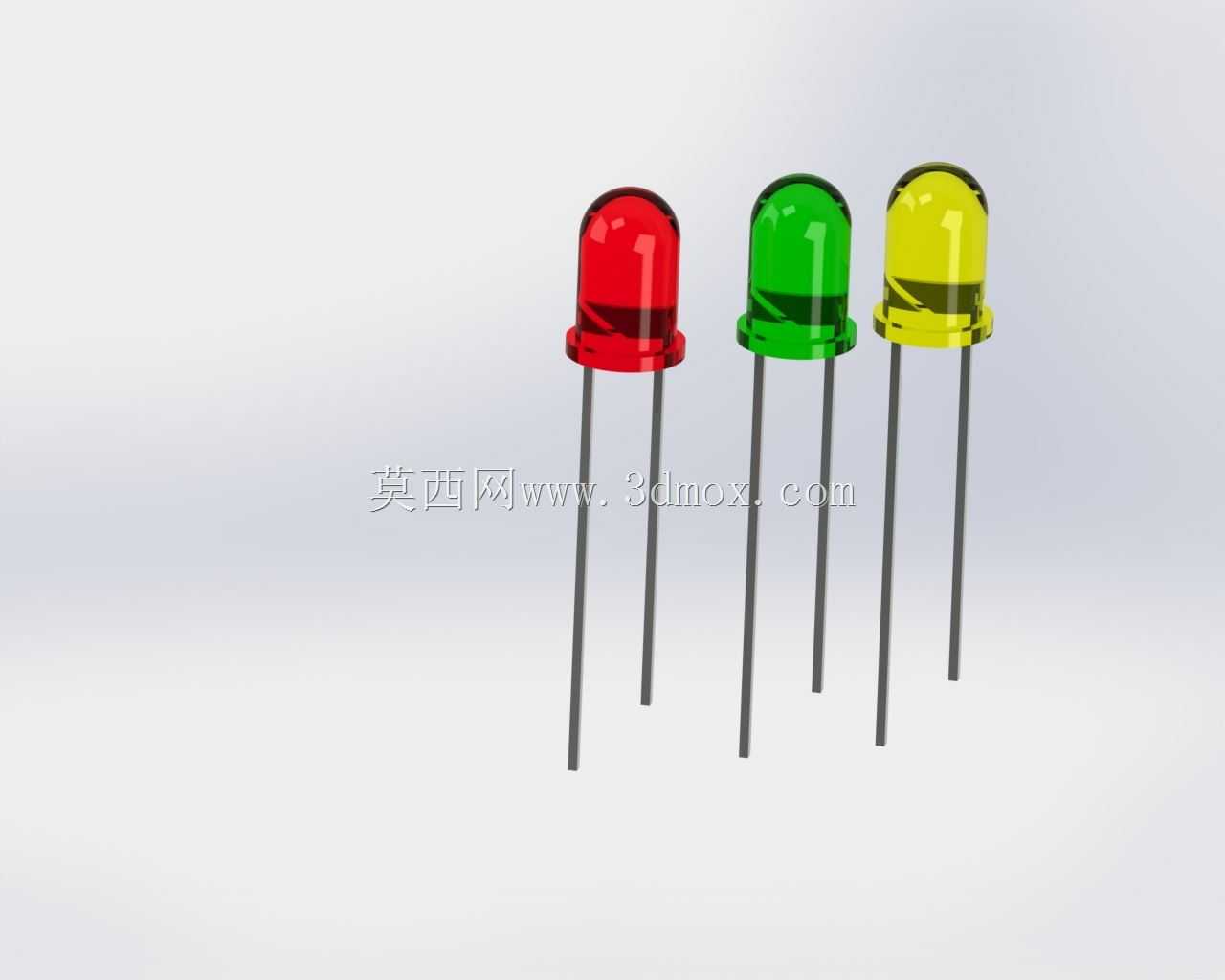

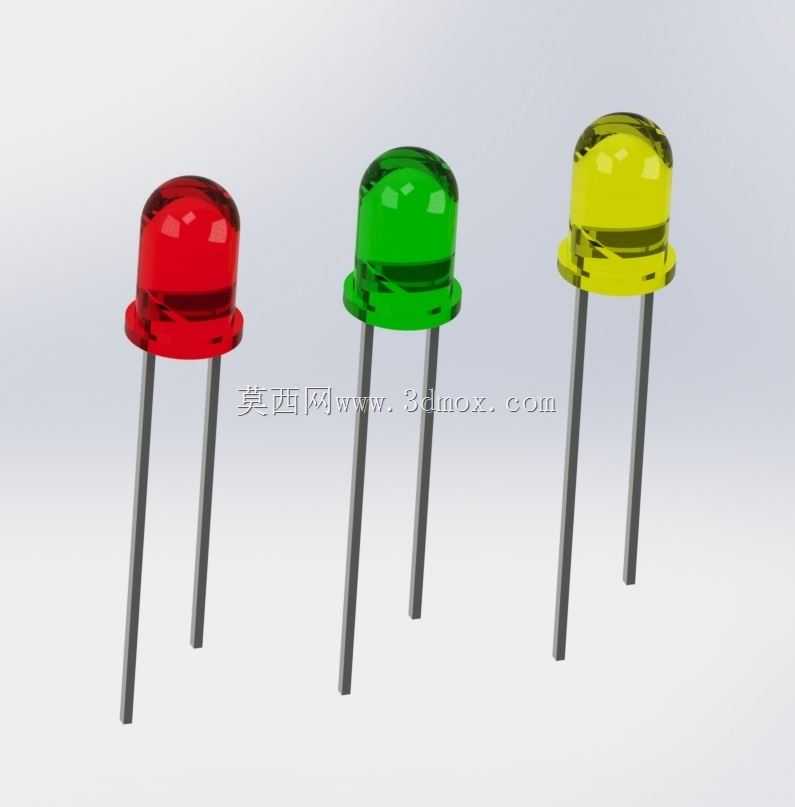

直插式发光二极管是电子电路领域应用极为广泛的基础光电器件，本次呈现的红、绿、黄三色直插LED，覆盖了工业控制、消费电子、电力指示、民用家电等多个场景的信号指示需求，是各类电子设备中承担状态反馈、信号提示功能的核心基础元件。在实际工业应用场景中，这类直插LED常被用于设备控制柜的电源状态指示、故障报警提示、运行档位标识，也会在小家电、玩具、仪器仪表的操作面板上作为功能状态提示件，部分户外简易指示装置也会选用该类直插LED作为光源，凭借稳定的发光性能与低廉的成本，成为中小功率指示场景的首选器件。

从产品功能特性来看，三种颜色的LED分别对应不同的指示语义：红色通常用于电源接通、故障告警、停止状态提示，凭借较强的视觉穿透力，能够在复杂光线环境下快速传递警示信息；绿色多用于设备正常运行、通路确认、功能就绪的正向状态提示，给操作者清晰的安全反馈；黄色则承担预警、待机、档位切换过渡状态的提示作用，帮助使用者快速识别设备的中间运行状态。三款器件均采用标准直插封装结构，环氧封装透镜采用半球形聚光设计，能够将芯片发出的光线进行有效汇聚，保证正面发光亮度满足常规指示需求，同时环氧材质具备良好的绝缘性能与抗冲击能力，能够适配常规波峰焊、手工焊的加工工艺要求。

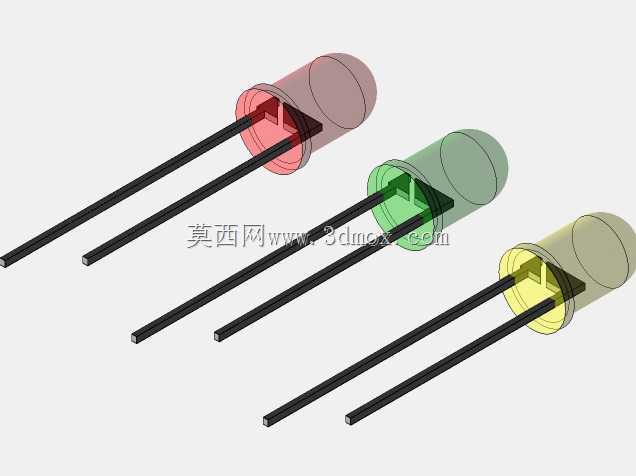

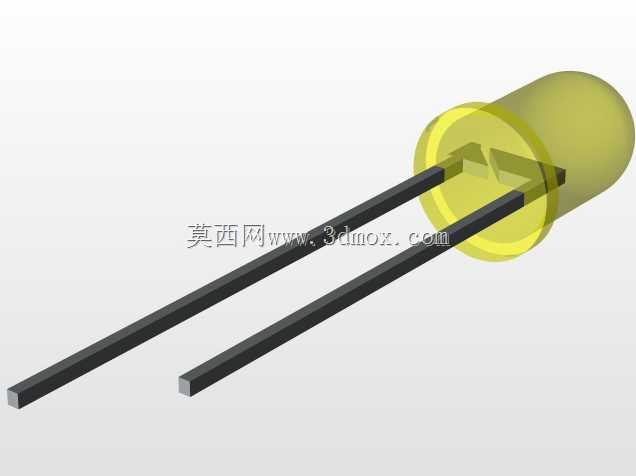

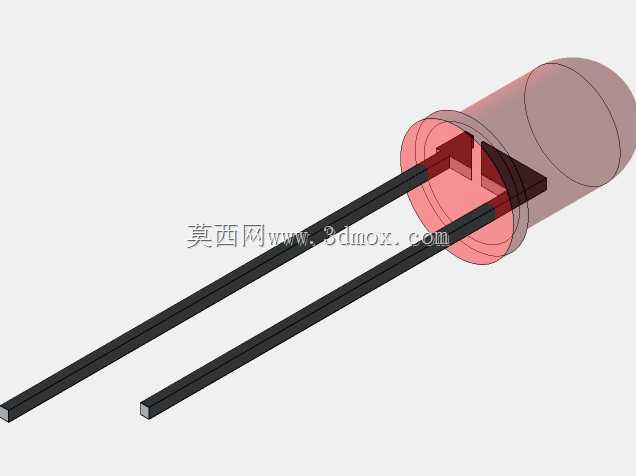

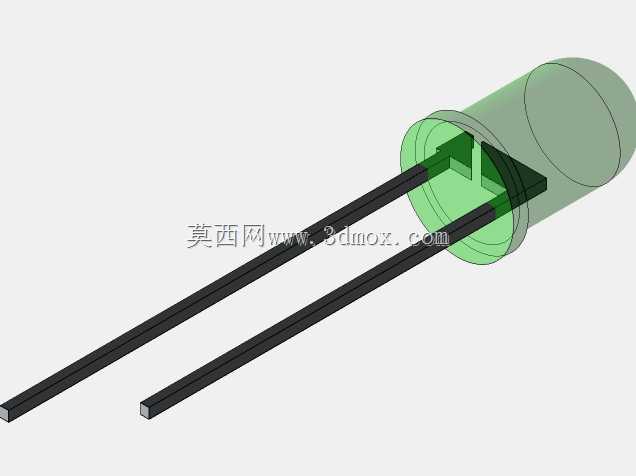

在设计思路上，该系列LED严格遵循行业通用直插封装的尺寸规范，引脚采用标准间距设计，能够直接匹配通用PCB板的2.54mm网格焊盘，无需额外定制开孔即可完成装配，大幅降低了电路设计阶段的适配成本。外形尺寸上，灯头采用标准5mm直径圆头封装，透镜高度与胶体台阶尺寸完全符合行业通用规格，既能够适配常规的LED灯座、面板开孔尺寸，也可以直接焊接在PCB板上使用；两根金属引脚长度满足常规板卡焊接后的剪脚加工余量，引脚材质采用可焊性良好的镀锡铜合金，能够保证焊接过程中的上锡效率与连接可靠性，同时引脚具备一定的机械强度，能够承受常规装配过程中的弯折调整而不发生断裂。

安装边界方面，该类直插LED在装配时需要注意引脚弯折位置需距离胶体根部至少2mm以上，避免弯折应力损坏内部封装结构与芯片连接金线；焊接时需要控制焊接温度与焊接时长，避免高温传导至胶体内部导致芯片损坏或封装开裂；面板安装时需要匹配对应直径的安装孔位，加装橡胶护套可以提升器件的抗震能力与防护等级，在振动较强的设备场景中使用时，建议在焊接后对引脚与胶体接触位置进行点胶加固，避免长期振动导致引脚脱焊或器件脱落。
