梅花形弹性联轴器精密结构设计

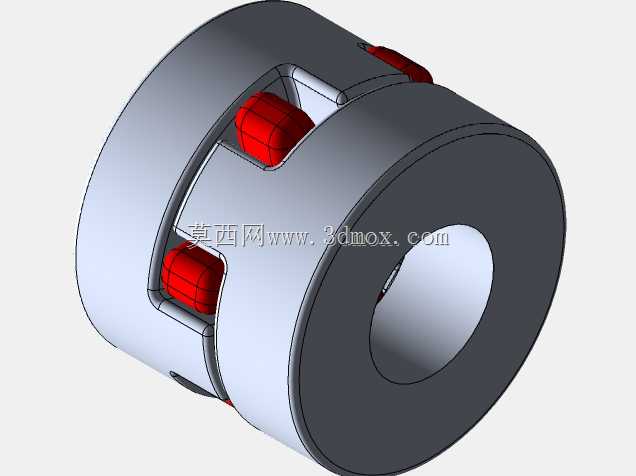

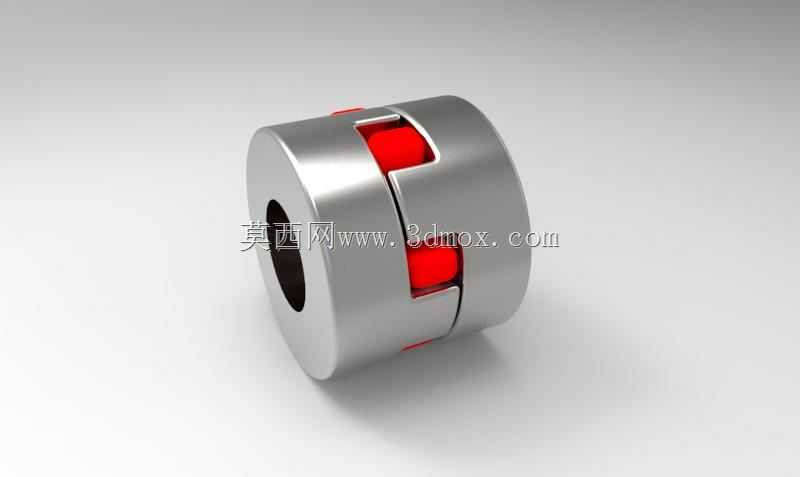

这款梅花形弹性联轴器是机械传动系统中应用极为广泛的轴系连接部件，主要用于伺服电机、步进电机、滚珠丝杆传动副、小型减速机输出端等场景的两轴连接，可在数控设备、包装生产线、纺织机械、印刷机械、自动化输送线等多类工业设备中承担动力传递作用，能够有效补偿两轴安装过程中产生的径向、角向与轴向偏差，避免轴系因对中误差产生额外的交变应力，延长传动链中轴承、电机等核心部件的使用寿命。联轴器主体采用两半对称的金属毂体结构，金属部分选用高强度铝合金材质加工，表面经阳极氧化处理，具备优异的防锈性能与轻量化特性，转动惯量极低，非常适合高转速、频繁正反转的传动工况。中间的弹性元件为梅花形聚氨酯弹性垫，红色的弹性垫嵌合在两半毂体的凸爪之间，依靠凸爪与弹性垫的挤压传递扭矩，同时弹性垫可吸收传动过程中的振动，具备良好的缓冲减震效果，能有效降低传动过程中的噪音，避免启动瞬间的冲击载荷对动力端与负载端造成损伤。在设计层面，两半毂体采用对称式爪型结构，每个凸爪的接触面做了圆弧过渡处理，避免应力集中导致的爪部断裂，弹性垫与爪槽采用间隙配合，安装时无需额外润滑，维护成本极低；轴孔采用标准圆柱形通孔设计，可搭配顶丝、夹紧或键槽等多种锁紧方式，适配不同直径的输出轴，安装时只需将两半毂体分别固定在主动轴与从动轴端，对齐爪位后嵌入弹性垫即可完成装配，对安装操作的容错率较高。从安装边界来看，这款联轴器的径向尺寸紧凑，轴向长度较短，不会占用过多的设备安装空间，可适配安装空间局促的紧凑型传动结构；轴孔的公差范围严格按照通用传动件公差标准设计，与标准输出轴的配合精度高，运转过程中不会出现松脱、打滑的问题。弹性垫具备不同硬度等级可选，可根据实际传递扭矩的大小、工况的冲击程度选择对应硬度的弹性体，兼顾扭矩传递能力与减震缓冲需求，整体结构无外露传动部件，运转安全性高，无需额外加装防护装置，在中小扭矩的精密传动场景中具备极高的适配性。
