发动机凸轮驱动式空气阀结构设计

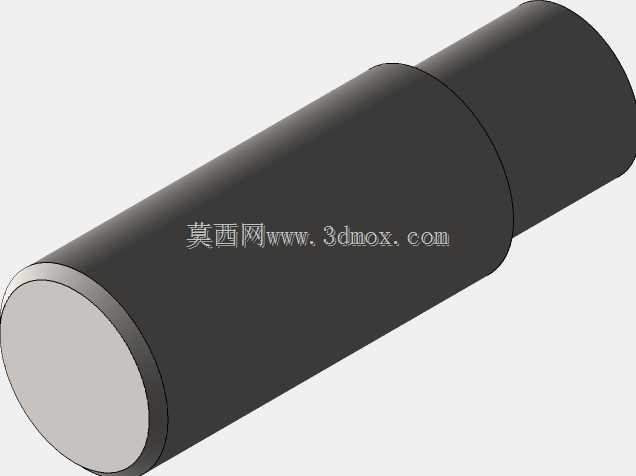

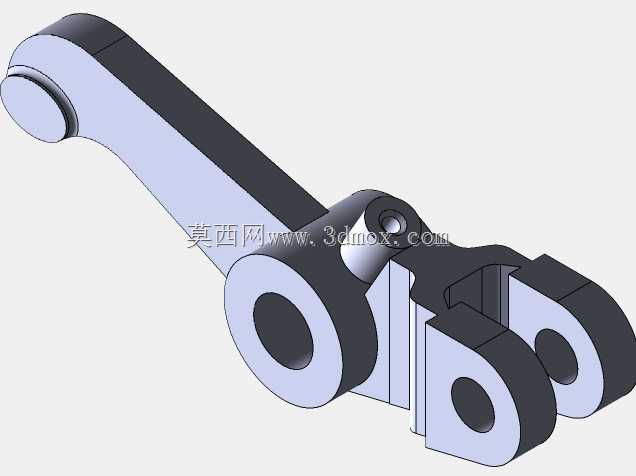

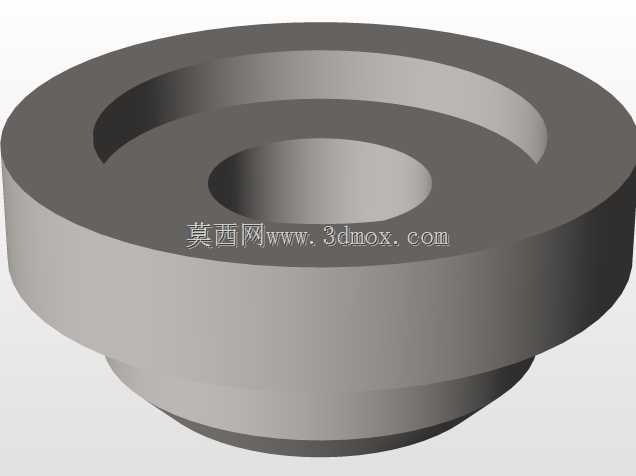

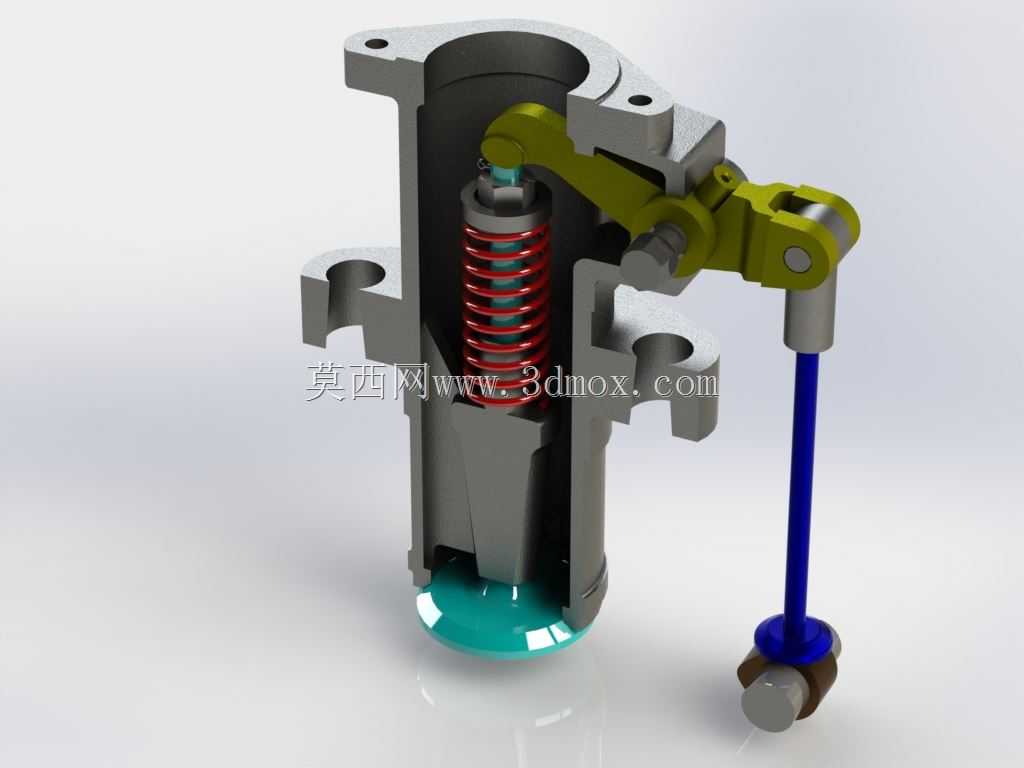

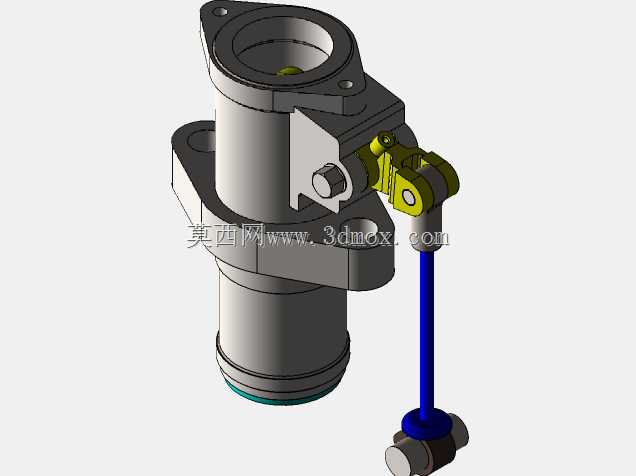

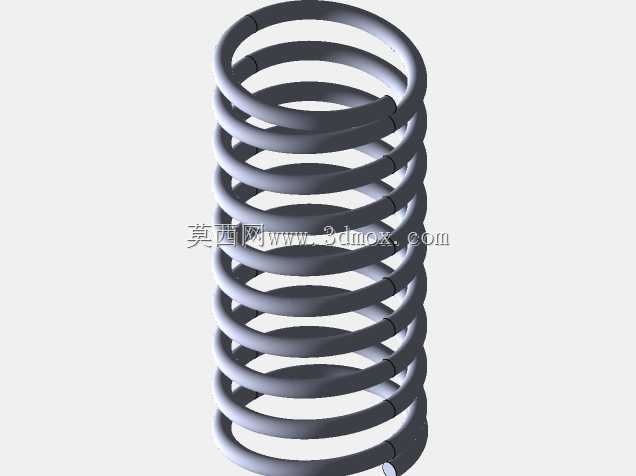

该空气阀主要应用于往复式内燃机的配气系统中，是发动机进排气控制环节的核心执行部件，直接决定发动机的充气效率、工况稳定性与动力输出表现，可适配小排量通用汽油机、摩托车发动机以及小型农用动力机械的配气需求，在高温、高频往复运动的舱内环境下长期稳定工作。其核心功能是精准控制气缸与外界气道的通断时序，配合活塞的四冲程运动节奏，在进气行程开启引入新鲜可燃混合气，在压缩与做功行程保持密封维持缸内压力，在排气行程开启导出燃烧后的废气，整套动作的时序精度直接影响发动机的燃烧效率与排放水平。产品采用凸轮从动件平动驱动的结构方案，动力从凸轮轴输入后，先将凸轮的旋转运动转化为从动件的直线平动，再通过铰接式摇臂结构将平动位移传递至阀杆，带动阀芯克服弹簧预紧力向下运动完成阀门开启；当凸轮的升程段转过从动件接触位置后，套设在阀杆外侧的圆柱螺旋压缩弹簧会释放预紧弹力，推动阀芯快速回位贴合阀座，完成阀门的关闭密封，整套传动链的运动间隙经过优化设计，既避免间隙过大导致的配气相位偏差与机构异响，也防止间隙过小引发的阀门关闭不严、缸压泄漏问题。设计过程中充分考虑了实际安装的边界约束，阀体采用一体式铸造成型的侧装法兰结构，法兰面预留两个对称布置的安装通孔，可直接通过螺栓固定在发动机缸盖的对应安装位上，安装面与阀杆轴线的垂直度公差控制在0.02mm以内，保证阀杆往复运动过程中不会出现偏磨卡滞；整体结构的径向最大尺寸不超过80mm，轴向总高度控制在150mm以内，适配小型发动机舱内紧凑的布置空间，不会与周边的活塞连杆、喷油嘴、缸盖螺栓等部件产生运动干涉。摇臂与从动件、阀杆的接触位置均设计了局部强化结构，采用耐磨合金材质并做表面硬化处理，可承受每分钟数千次的高频冲击载荷，大幅降低长期运行后的磨损量；弹簧的刚度参数经过多轮匹配校核，既保证高转速下阀芯能够及时回位不出现飞脱现象，也避免弹簧刚度过大导致的凸轮驱动阻力升高、机构磨损加剧问题；阀芯底部的密封面采用锥面配合结构，密封锥角经过优化设计，在保证密封比压满足要求的前提下，尽可能降低阀门开启与关闭过程中的气流阻力，提升进排气过程的顺畅度。整套结构的运动逻辑清晰，零部件数量精简，兼顾了工作可靠性与装配维护的便捷性，能够在发动机全工况转速范围内保持稳定的配气动作，有效减少泵气损失，提升发动机的整体运行效率。
