制冷管路用黄铜焊接式截止球阀结构设计

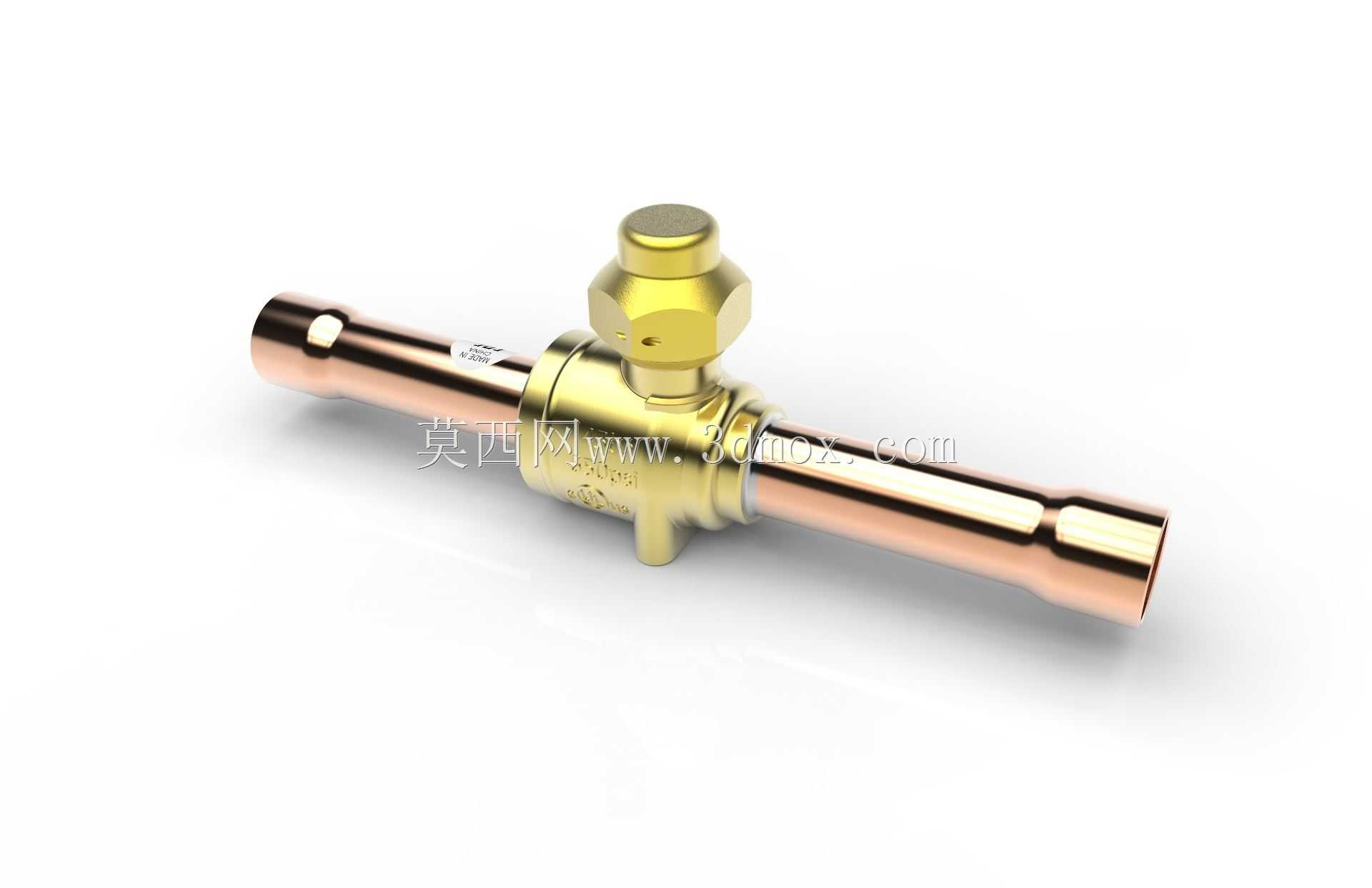

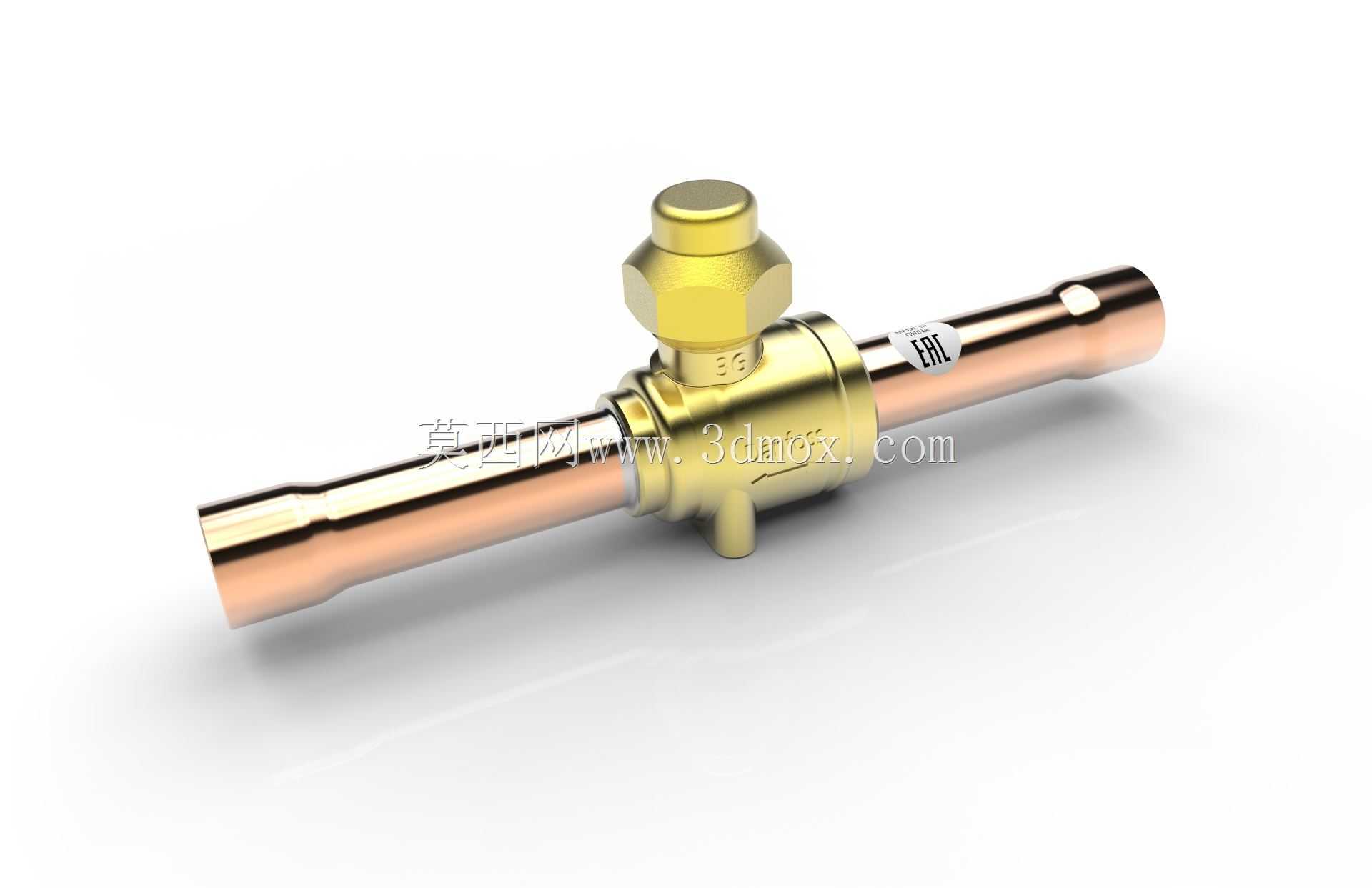

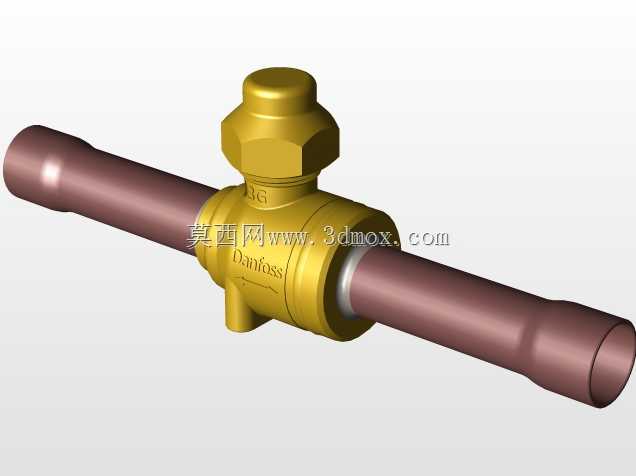

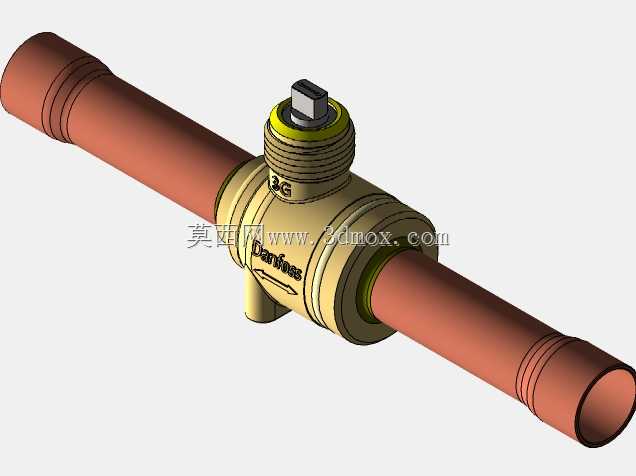

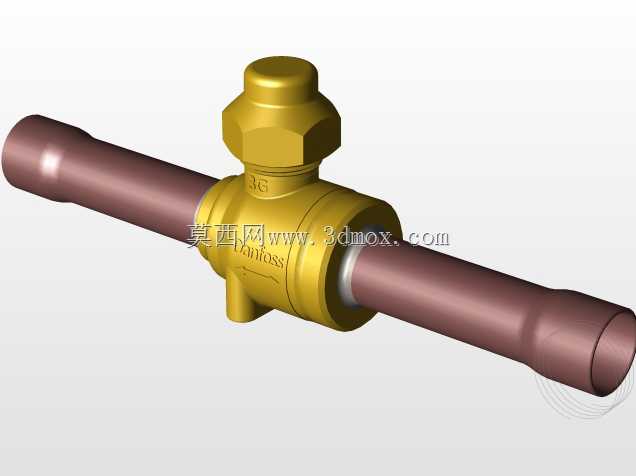

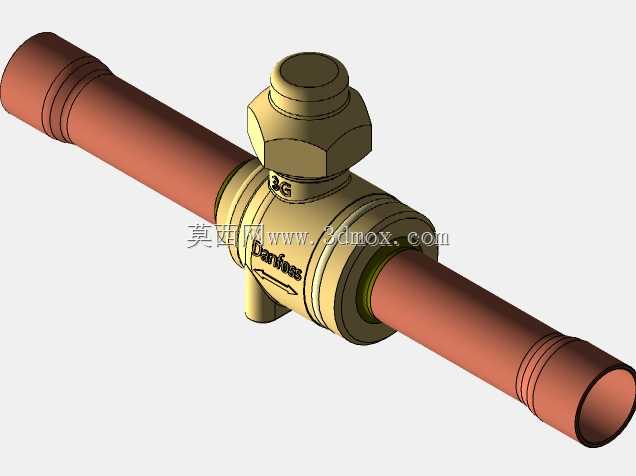

这款截止球阀主要面向商用制冷、冷链运输、工业冷冻系统的管路流体控制场景，常被安装在制冷机组的冷凝器、蒸发器、储液器等核心部件的连接管路上，承担管路通断控制、检修隔离、冷媒截流保压的核心作用，在冷库制冷机组、商超冷柜机组、工业冷水机组、车载制冷系统中都有广泛的应用空间，能够适配氟利昂类常规冷媒的输送管路，满足制冷系统高压工况下的密封与控制需求。从实际使用功能来看，该阀件同时兼顾球阀的低流阻特性与截止阀的可靠截断能力，全开状态下管路通径无明显缩径，冷媒流经时的压力损失远小于常规截止阀，能够有效降低制冷系统的输送能耗，提升机组整体运行效率；阀杆部位采用多重密封结构设计，可承受制冷系统运行时的高低压交变工况，避免长期运行后出现冷媒泄漏的问题，顶部的阀帽结构可在阀件调节到位后提供二次密封防护，同时避免无关人员误操作改变阀位。在产品设计思路上，这款阀件采用黄铜锻造主体搭配紫铜加长接管的结构，阀体部分选用铅黄铜材质热锻成型，材质致密性好，耐压强度高，能够承受制冷系统最高3MPa以上的工作压力，同时黄铜材质的切削加工性能优异，可保证密封面的加工精度，降低加工成本；两端的紫铜接管采用与制冷管路通用的等径紫铜管规格，可直接与同规格的制冷紫铜管采用钎焊方式连接，无需额外配置转接头，大幅降低现场安装的施工难度，同时紫铜与管路材质一致，焊接兼容性好，焊缝强度高，可避免焊接部位出现泄漏隐患。外形与安装边界方面，阀件整体采用直通式对称结构，阀体中部为六边形结构，安装时可使用扳手夹持固定，避免焊接时阀体转动影响焊接质量；两端接管长度预留了充足的焊接操作空间，焊接时火焰不会直接烘烤到阀体密封部位，避免高温损坏内部密封件；阀杆顶部的操作部位采用外方结构，可使用常规扳手进行阀位调节，操作空间需求小，即使在管路排布密集的机组内部也可完成操作；整体外形紧凑，径向尺寸远小于同通径的法兰式截止阀，可有效节省机组内部的安装空间，适配紧凑化设计的制冷机组安装需求，安装时仅需保证两端接管与管路同轴度，无需额外预留法兰螺栓的操作空间，管路排布更加灵活。
