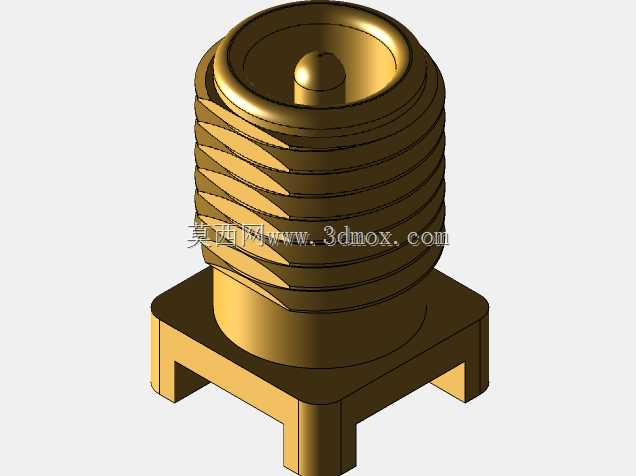

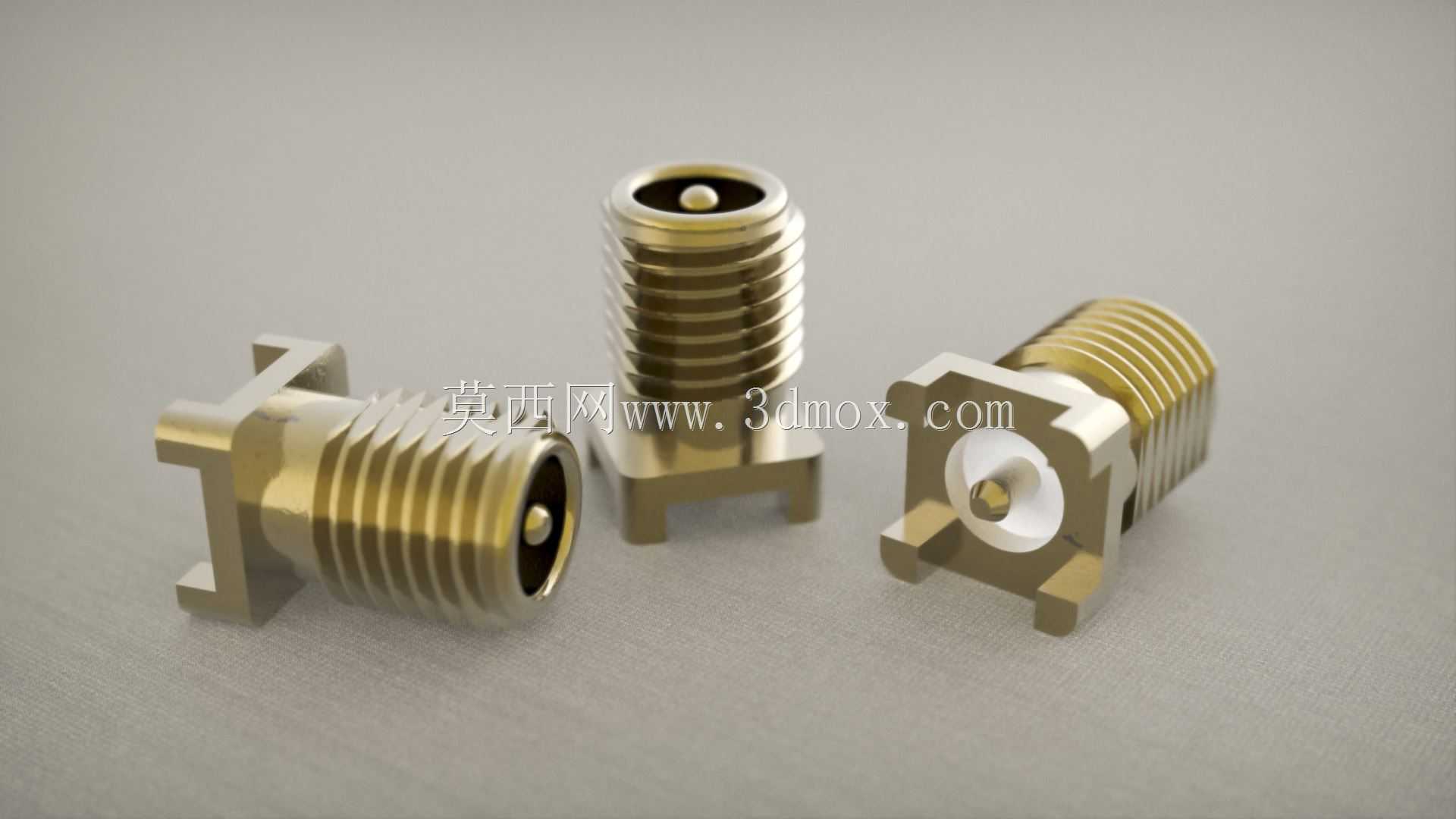

直型穿板安装RP-SMA射频连接器结构

这款RP-SMA直型连接器是无线通讯链路中常用的射频互联部件，主要应用场景覆盖无线路由器、无线网卡、工业无线传感节点、小型基站射频前端、无人机图传模块等需要射频信号稳定传输的设备端，承担射频同轴电缆与设备壳体之间的穿板固定与信号导通作用，可实现射频信号在设备内外的低损耗衔接，避免信号传输过程中出现阻抗不连续、外部电磁干扰侵入的问题。从实际用途来看，该接头作为反极性SMA接口的穿板固定款，能够在设备面板上形成稳定的接口基座，外接同规格的SMA公头射频线缆，完成天线与设备射频电路之间的信号通路搭建，在wifi通讯场景中可有效保障2.4G、5G频段信号的传输稳定性，减少信号反射带来的传输损耗。在功能特性上，接头主体采用黄铜材质加工，表面做镀金处理，既保证了接头的结构强度与耐磨性能，也能提升接触部位的导电性能，降低接触电阻带来的信号损耗；接头内部采用聚四氟乙烯介质作为内芯绝缘支撑，能够稳定固定内接触件，保证特性阻抗维持在50Ω的标准射频阻抗值，适配绝大多数民用射频通讯设备的阻抗要求；外螺纹结构搭配法兰安装座，可在设备面板开孔后从内侧穿入，通过外侧螺母锁紧固定，安装后结构稳固，可承受一定的线缆拉扯力，不会因为日常插拔天线出现接头松动移位的问题。在设计思路上，这款接头严格遵循RP-SMA接口的标准尺寸规范，将内接触件的极性做反向设计，区别于标准SMA接头的接触结构，可避免与普通SMA接口误插，适配专用的反极性射频连接需求；结构上采用一体化的法兰安装基座，将外导体与安装法兰整合为一体，减少装配缝隙带来的信号泄漏问题，同时优化了内导体的固定结构，保证内导体与外导体的同轴度公差控制在极小范围内，避免因为同轴度偏差带来的驻波比升高问题。从外形尺寸与安装边界来看，接头的外螺纹规格符合SMA接口标准，法兰座的四个定位脚对应PCB板上的标准安装孔位，既可以穿过设备面板做螺母锁紧安装，也可以直接焊接在PCB板上做板端固定；穿板安装时适配的面板开孔直径为标准SMA接头安装孔尺寸，法兰贴合面与面板完全贴合，安装后接头突出面板的长度符合常规天线插拔的操作空间要求，不会因为突出长度过短导致天线插拔困难，也不会因为突出过长占用过多设备外部空间；接头尾部的焊接端尺寸适配常规半柔、半刚性射频线缆的线径，焊接后线缆与接头尾部衔接顺滑，不会出现线缆弯折半径过小导致的线芯断裂问题。
