NKK12mm带RGB照明多状态按钮结构

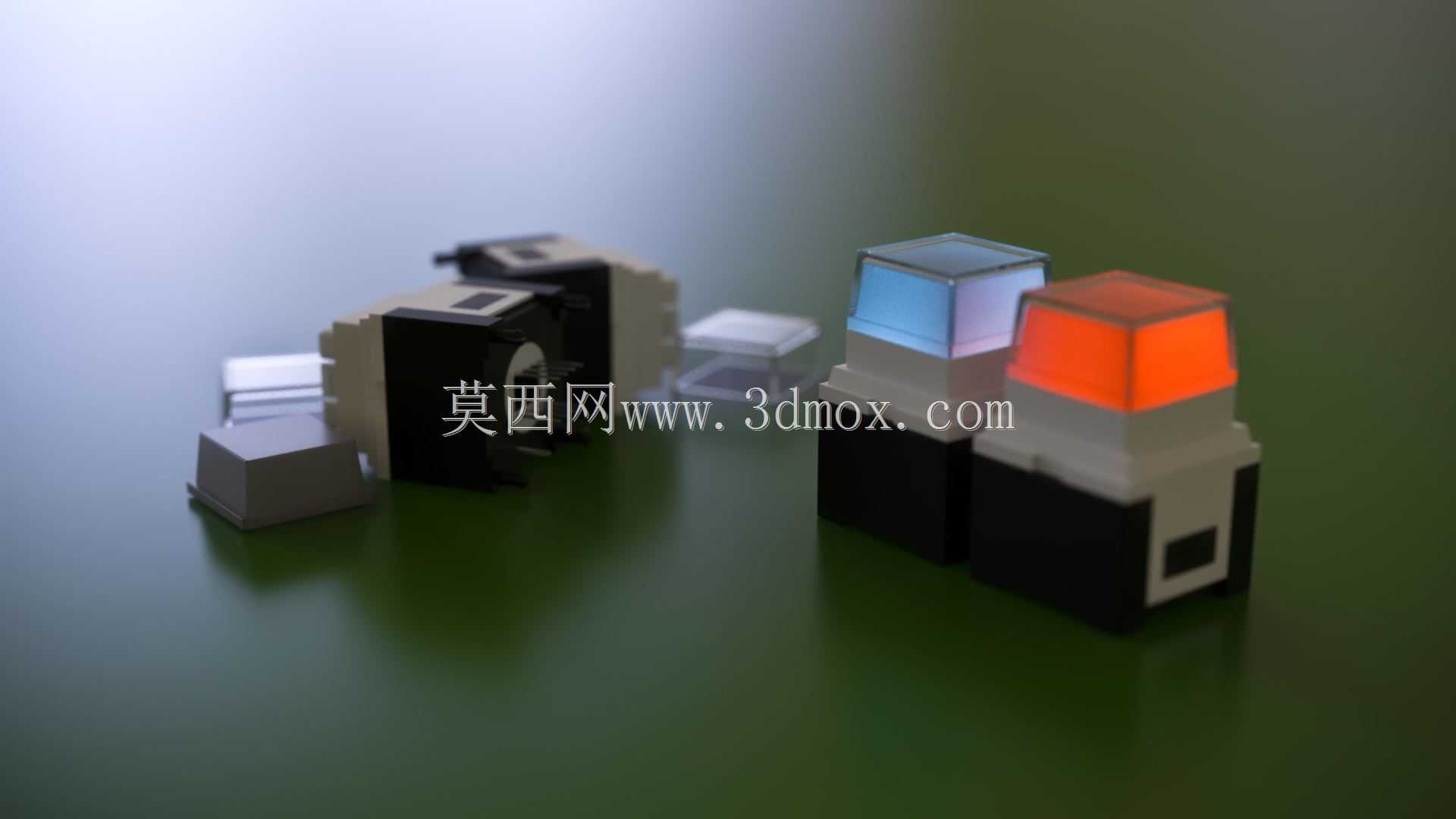

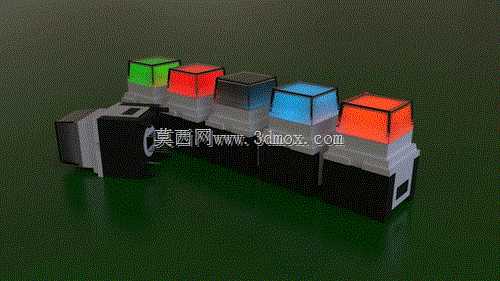

这款带RGB发光功能的12mm规格按钮，是面向小型化电子控制场景打造的操作元件，目前广泛应用在物联网终端设备、小型工控操作面板、桌面电子制作项目、音频设备控制面板、紧凑型测试仪器操作区等场景中，作为人机交互的核心输入部件承担指令触发、状态反馈的双重作用。区别于普通无照明按钮，这款元件集成了全彩RGB发光单元，能够通过不同的发光颜色对应设备的不同运行状态，比如待机状态显示蓝色、运行触发状态显示红色、故障告警状态显示闪烁红色，操作人员无需额外查看显示屏状态，仅通过按钮本身的发光色彩就能快速判断设备当前工况，大幅降低狭小操作空间内的状态识别成本。

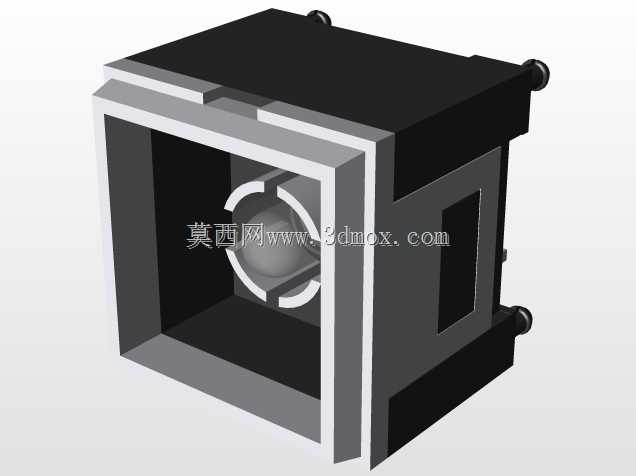

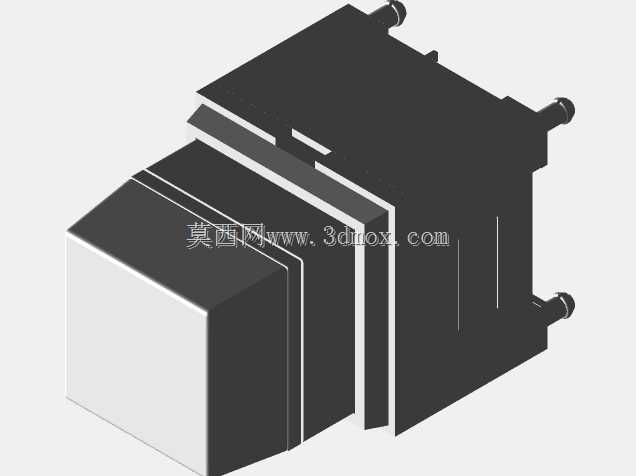

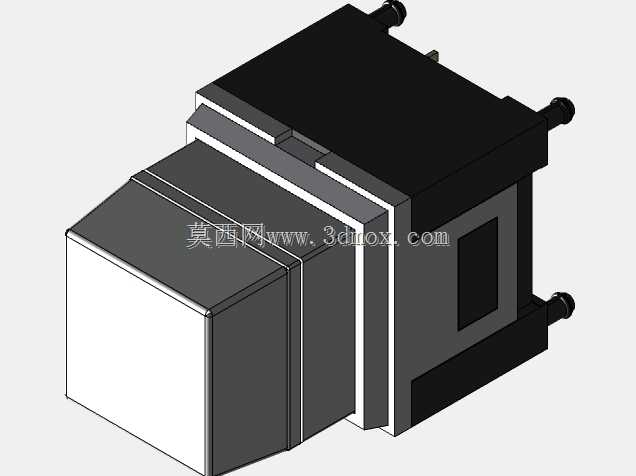

从设计思路来看，这款按钮采用分体式多部件组合结构，整体遵循12mm安装孔径的行业通用尺寸规范，安装边界预留了标准面板卡扣结构，无需额外螺丝固定就能快速嵌入厚度1-2mm的设备面板，安装后突出面板的高度控制在8mm以内，不会占用过多设备外部空间，适配紧凑型设备的轻薄化设计需求。按钮的按压行程设计为2.5mm，按压力度控制在1.5N-2N之间，既保留了清晰的按压段落反馈，避免误触触发，又不会因为按压力度过大造成长时间操作的手指疲劳。内部发光单元采用导光块匀光设计，光线从LED发出后经过半透明磨砂导光块均匀扩散到按钮整个顶面，不会出现局部亮斑、漏光的问题，即使在强光环境下也能清晰识别发光色彩。

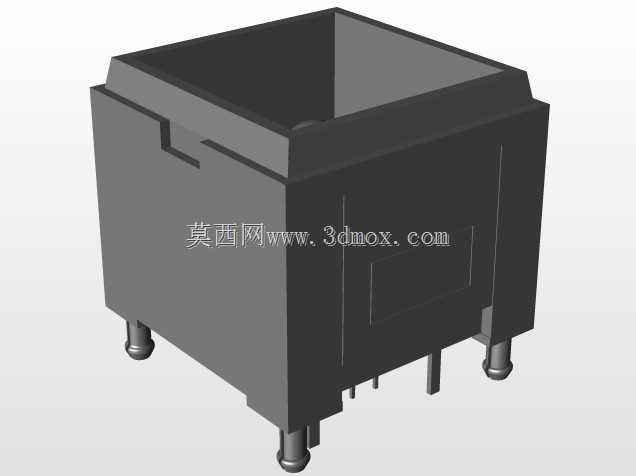

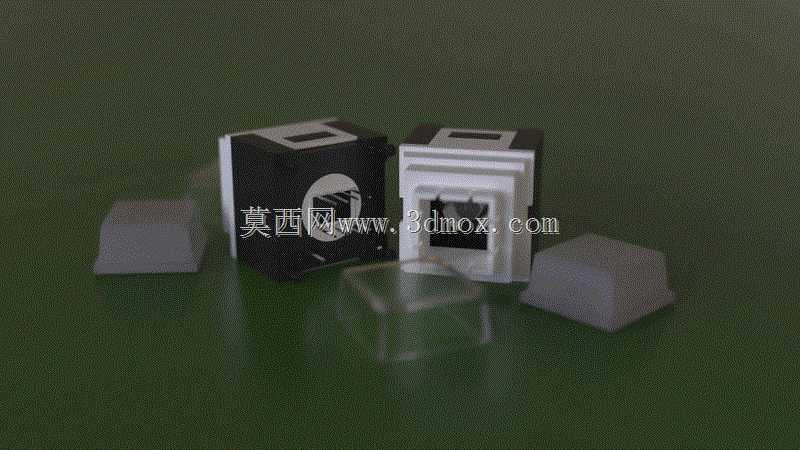

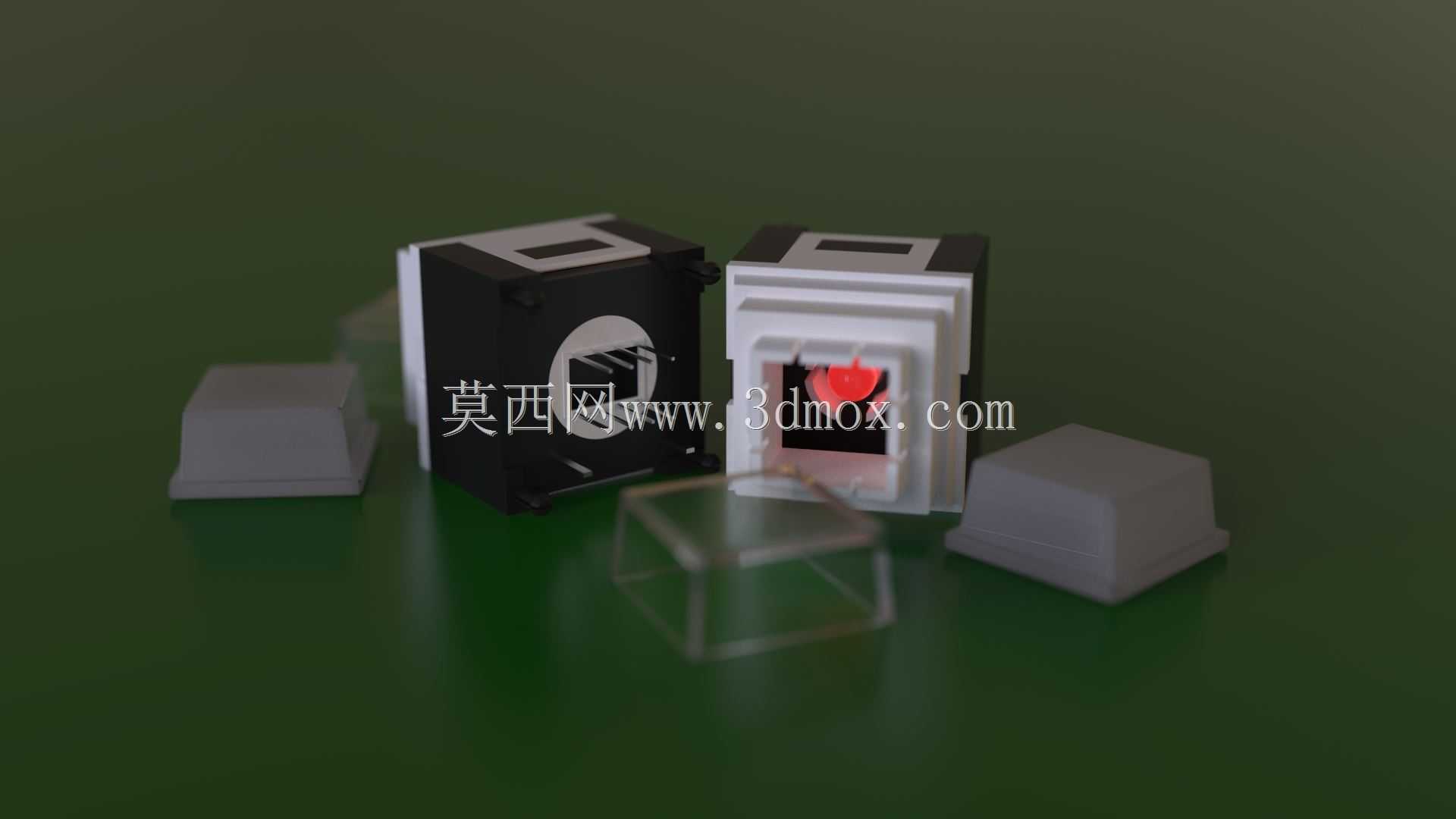

结构设计上充分考虑了小批量组装的便利性，按钮的底座、触点模块、导光块、按键帽都采用卡扣式拼接结构，生产组装时无需额外粘接或者焊接就能快速组合，后期维护更换部件时也能快速拆解，无需整体报废按钮。触点部分采用镀金接触材质，能够承受最高24V 1A的直流负载，满足绝大多数低压电子设备的信号触发需求，同时具备长达10万次以上的按压使用寿命，适配需要频繁操作的使用场景。底座部分预留了标准2.54mm间距的焊针引脚，既可以直接焊接在PCB板上实现板载安装，也可以通过接插件连接导线实现面板飞线安装，适配不同的设备内部布线需求。
