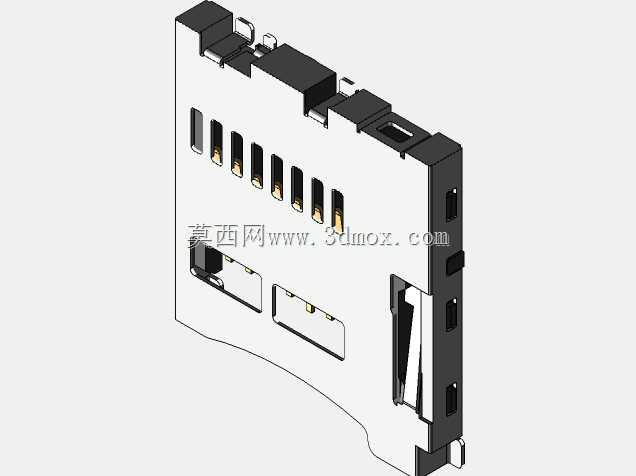

microSD自弹式卡座连接器结构设计

这款micro SD卡插座是面向便携式消费电子、工业嵌入式设备、车载影音终端、物联网采集终端等场景设计的板端存储连接部件，核心作用是为设备提供可插拔的外置存储扩展通道，实现设备与micro SD存储卡之间的稳定数据传输与供电连通，解决嵌入式设备内置存储容量不足、数据离线拷贝不便的痛点，广泛适用于行车记录仪、运动相机、工业数据采集器、智能家居网关、手持POS终端等需要频繁更换存储介质的电子设备中。

从功能特性来看，这款卡座采用自弹式插拔结构设计，用户插入存储卡时，卡体沿插槽导向结构推入到位后，内部锁止机构会自动卡合固定存储卡，保证设备在振动、轻微冲击的使用环境下存储卡不会松脱移位，避免出现接触不良、数据读写中断的问题；当需要取出存储卡时，只需向内轻推存储卡，锁止机构即可自动解锁将卡弹出一段距离，方便用户直接抽取，无需额外借助取卡针等辅助工具，操作便捷性大幅提升。卡座的接触端子采用高弹性铜合金材质，表面做镀金处理，既保证多次插拔后的接触可靠性，降低接触电阻，避免数据传输丢包，同时也具备优秀的抗腐蚀、抗氧化能力，适配工业场景下温湿度波动较大的使用环境。卡座侧面集成了焊接固定脚与定位柱，在SMT贴片焊接时可以精准定位在PCB板的对应焊盘位置，过炉焊接后固定强度充足，能够承受至少数千次的插拔循环而不出现焊盘脱落、结构松动的问题。

从设计思路层面，这款卡座在开发阶段优先平衡了紧凑尺寸与结构可靠性的需求，整体采用超薄型堆叠结构设计，外壳采用高强度不锈钢冲压成型，既可以对内部的塑胶基座、接触端子形成物理防护，避免组装、使用过程中外力挤压导致内部结构变形，同时金属外壳也具备一定的电磁屏蔽效果，减少外部电磁干扰对存储数据传输稳定性的影响。塑胶基座采用耐高温的LCP材质注塑成型，能够适配SMT回流焊的高温工艺要求，不会出现过炉后变形、端子移位的问题。端子排布严格遵循micro SD卡的标准引脚定义，每个引脚的接触位置、弹片行程都经过反复校核，保证存储卡插入后每个引脚都能与卡面金片形成稳定的正向接触压力，既不会因为压力过大导致插拔手感生涩、卡体磨损加快，也不会因为压力过小导致接触电阻过大、数据传输不稳定。

在外形尺寸与安装边界上，这款卡座的长宽高尺寸完全符合行业通用的micro SD自弹卡座安装规范，底部焊盘位置、侧边定位柱的孔径与位置都和主流同规格卡座保持兼容，设备厂商在做PCB设计时可以直接替换同规格的其他品牌卡座，无需重新调整板上布局。卡座的插卡口位置做了导向倒角设计，存储卡插入时即使存在一定的角度偏差，也能顺着倒角顺利滑入插槽内部，避免用户暴力插卡导致端子弯折、卡体损坏的问题。卡座的弹出行程经过精准控制，解锁后存储卡弹出的长度刚好方便用户手指捏取，同时又不会完全弹出掉落，避免在高空作业、车载移动等场景下取卡时存储卡滑落遗失的问题。卡座整体的安装高度控制在极低的水平，能够适配超薄型便携设备的内部堆叠需求，不会因为卡座高度过高挤占设备内部其他元器件的布局空间，帮助终端设备实现更轻薄的外观设计。
