管道安装用螺栓锁紧式夹紧吊架结构

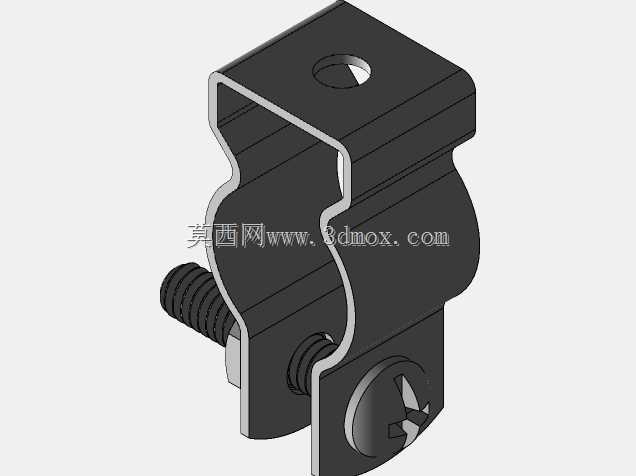

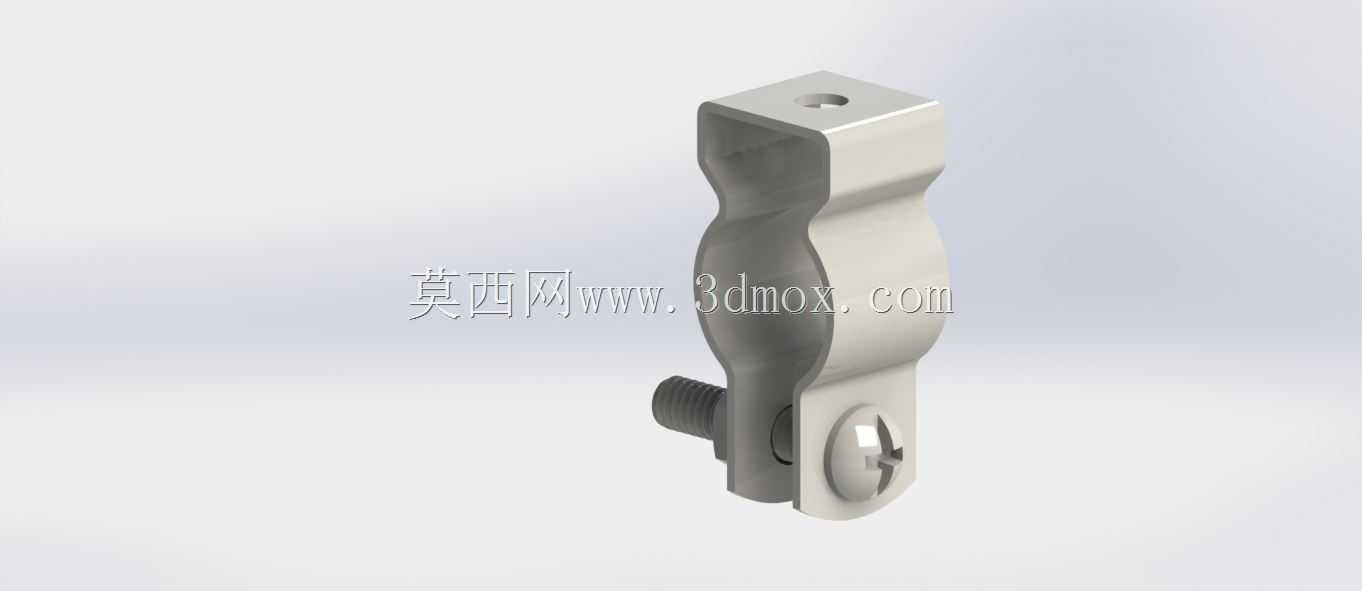

这款夹紧吊架是民用建筑给排水、工业流体输送、暖通空调管路系统中常用的管路吊挂固定构件，主要承担竖向吊挂荷载、约束管道径向位移的核心作用，可适配薄壁金属管、PVC硬质塑料管、复合管材等多种常见管路的安装需求，在住宅厨卫给排水支管吊装、厂房压缩空气管路架空铺设、消防喷淋系统支管固定、中央空调冷媒管与冷凝管排布等场景中广泛应用，能够替代传统焊接吊码、全环绕管卡的安装方案，大幅降低现场施工的操作难度。从功能特性来看，该吊架采用单侧开合式抱合结构，主体为一体冲压成型的弯折承力件，上部预留的安装孔可直接穿入膨胀螺栓与建筑顶面、钢结构横梁等承载基体连接固定，下部的弧形抱合面与管道外壁弧度完全匹配，接触面积充足，不会因局部压强过大损伤管道外壁的防腐层或保温层；侧面配置的锁紧螺栓带一字防滑槽，拧紧后可将抱合臂牢牢收合，抱紧力均匀分布在管道半周接触面，长期使用不会出现松动滑移，即便管路存在轻微的振动或热胀冷缩位移，也能保持稳定的夹持状态，避免管道下垂移位引发的接口渗漏问题。在设计思路上，这款构件充分考量了现场安装的便捷性与长期使用的可靠性，主体采用钣金冲压一体成型工艺，减少了多余的拼接焊缝，整体结构强度更高，生产加工的良品率也更易控制；抱合臂的弯折处做了圆弧过渡处理，既避免了尖锐边角划伤施工人员，也能消除应力集中点，提升构件的抗疲劳强度，在长期承重状态下不会出现弯折开裂的问题；锁紧螺栓的位置设置在构件侧下方，安装时无需探入构件与顶面的狭小间隙，在架空作业时操作空间更充足，单人即可完成管道对位与锁紧操作，有效提升管路安装的施工效率。从安装边界与适配尺寸来看，该吊架上部安装孔为通用规格，可适配常规M6-M8规格的膨胀螺栓或自攻螺丝，安装时仅需在承载基体上对应位置打出单个固定孔即可完成基体侧固定，相比双孔吊码大幅减少了顶面打孔作业量；下部抱合弧面的曲率针对常用小口径管路设计，可稳定夹持对应外径的圆管，安装后管道中心与上部安装孔的竖向间距经过精准核算，既保证了足够的吊挂承力力臂，也不会占用过多的吊顶内部安装空间，适配常规家装与工装的吊顶夹层高度要求；构件整体厚度经过承重测算，可满足对应口径管路满水状态下的竖向承重需求，搭配侧面锁紧结构的防松设计，可适配长期带振动的管路安装场景，无需额外加装防松垫片即可保持锁紧状态。
