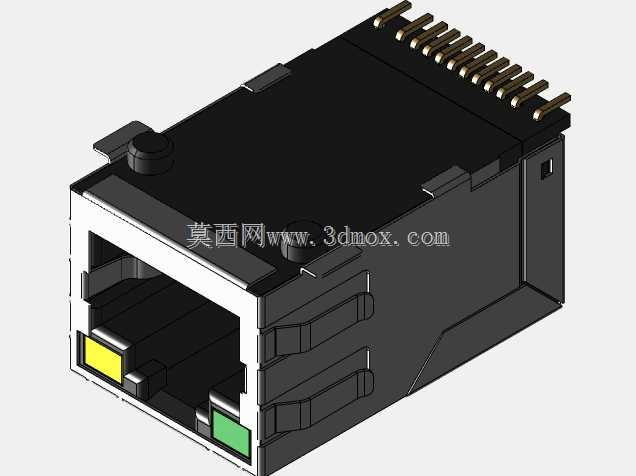

单端口带灯贴片式RJ45网络连接座

这款单端口标签式表面贴装RJ45连接器，是面向百兆以太网通讯场景开发的板载连接组件，核心服务于10/100Base TX速率的网卡类应用，在消费级台式机主板、嵌入式工业控制板卡、小型网络交换机、物联网网关、安防网络摄像机主板等产品中承担物理层网络链路连接的核心作用，是有线网络通讯设备上实现网线插拔对接、信号稳定传输的关键接插部件。产品集成了网络信号传输所需的磁性模块，能够在板卡设计中省去外接网络变压器的布局空间，同时内置的双色LED指示灯可直观反馈链路连接状态与数据传输活动状态，方便终端用户快速判断网络连通情况，无需额外外接状态指示元件。从设计思路来看，这款连接器采用表面贴装的安装形式，适配当前主流的SMT自动化回流焊生产工艺，引脚排布规整统一，能够直接匹配标准PCB焊盘设计，在批量生产中可大幅提升组装效率，降低通孔插件工艺带来的人工成本与焊接不良率；外壳采用屏蔽结构设计，金属外壳可与PCB板上的接地焊盘充分接触，有效阻隔外界电磁干扰对网络差分信号的影响，同时也能降低自身信号向外的电磁辐射，满足消费电子与工业设备的电磁兼容要求。产品的外形尺寸严格遵循RJ45连接器的通用行业规范，前端插口尺寸完全匹配标准水晶头的插拔公差，插拔手感顺畅，卡扣锁定结构牢固，可承受千次以上的反复插拔而不出现接触松动；侧面的弹片结构在插入设备面板开孔后可实现卡扣固定，无需额外螺丝锁紧即可保证连接器与设备外壳的贴合稳固；后端的贴片引脚长度与间距经过精准核算，焊接后与PCB板面贴合平整，不会出现虚焊、翘脚等问题，安装边界充分考虑了板上周边元件的布局避让，在连接器周边预留足够的走线空间与焊盘安全距离，不会与相邻的电容、电阻等贴片元件产生干涉。产品前端的黄、绿双色指示灯位置符合通用网口的标识习惯，用户无需额外识别说明即可通过灯效判断网络工作状态，黄色灯常亮代表链路正常连通，闪烁代表正在进行数据传输，绿色灯则对应百兆速率的连接状态，直观的状态反馈可大幅降低设备调试与后期运维的排查难度。内置的磁性模块集成了阻抗匹配、信号耦合、高压隔离的功能，可有效抑制线路中的共模干扰，保护板卡后端的PHY芯片免受浪涌、静电的冲击，提升设备在复杂用电环境下的运行稳定性，整体结构紧凑，在保证所有功能集成的前提下最大限度压缩了占用的板卡空间，适合对布局空间有严格要求的紧凑型网络设备使用。
