迈尔同步式扭矩限制离合器结构设计

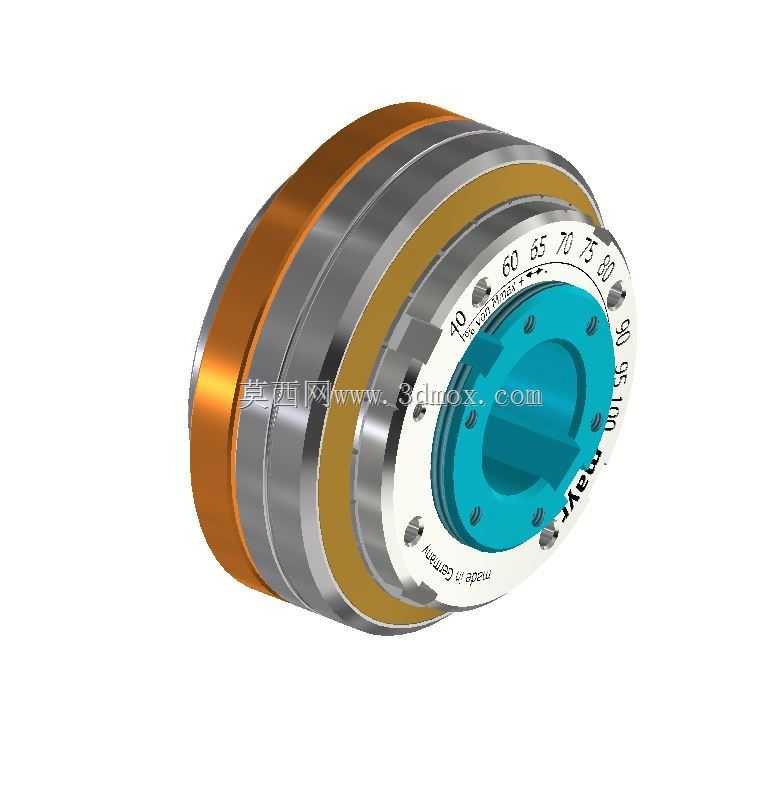

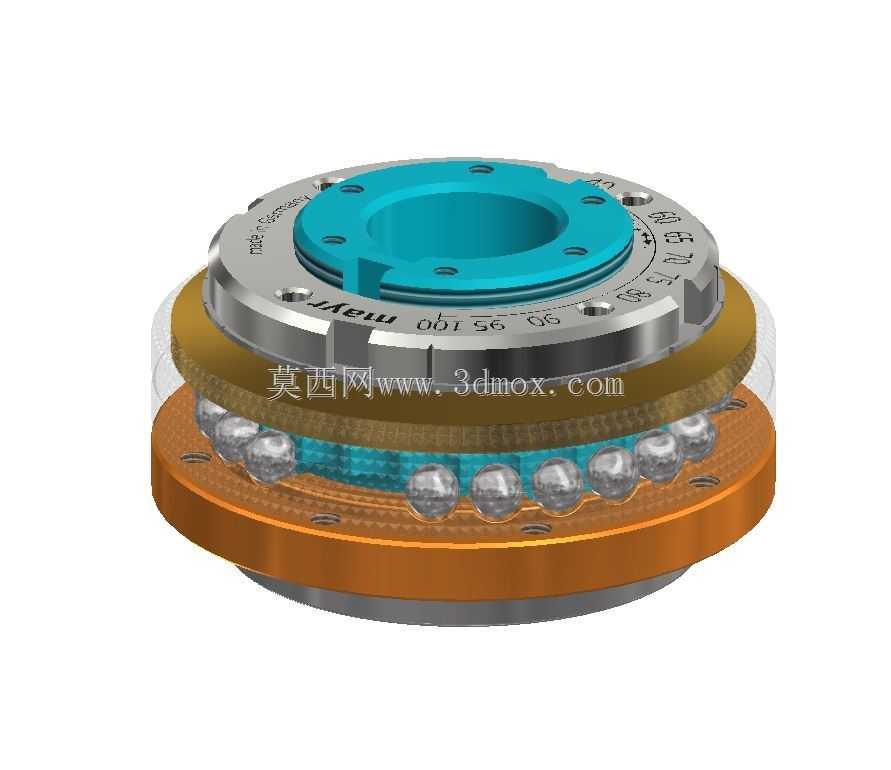

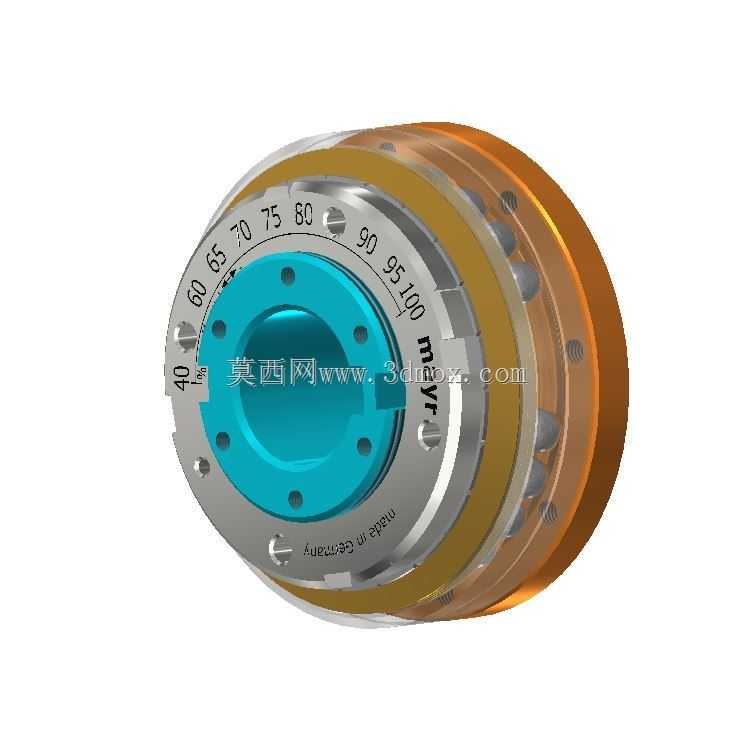

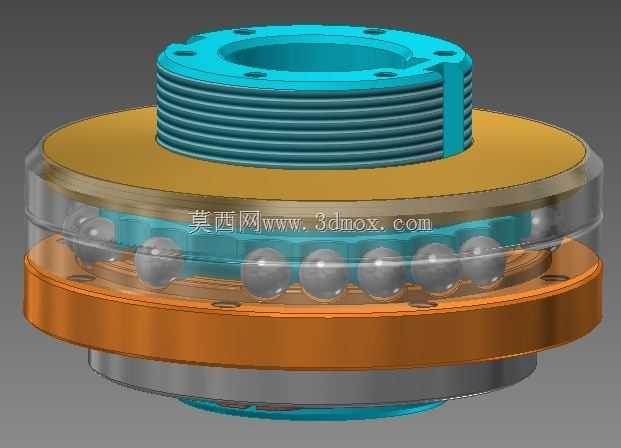

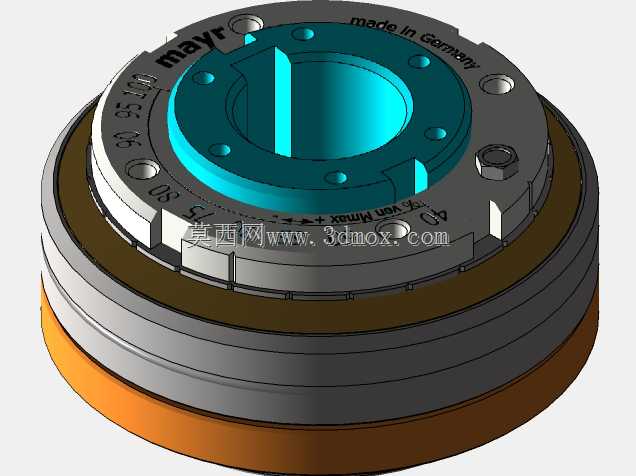

该扭矩限制离合器属于传动系统中的过载保护核心部件，广泛应用于自动化生产线、包装机械、输送设备、机床进给机构等对传动过载保护有严格要求的场景，可在传动链路出现扭矩过载、负载卡滞等异常工况时快速切断动力传递，避免驱动电机、传动齿轮、执行机构等核心部件因过载冲击出现损坏，大幅降低设备故障停机时长与维修成本。该产品采用同步离合设计逻辑，过载触发分离后，输出端与输入端会在相对转动整周后于初始啮合位置重新接合，全程保持输入与输出端的角度位置对应关系，不会出现传动相位偏移，故障排除后无需重新校准传动相位即可直接恢复运行，适配需要保持固定传动相位的精密传动场景。从结构设计来看，产品采用盘式叠层布局，主体由多组环形功能层堆叠组成，外层设置扭矩刻度标识环，可直观调整设定触发扭矩阈值，适配不同负载工况的保护需求；输入端与输出端采用同轴嵌套结构，中心设置标准轴孔用于与传动轴配合安装，外圈布置紧固螺钉孔用于轴向与周向的安装固定，整体结构紧凑，径向尺寸适配常规标准传动轴的安装空间，轴向厚度较薄，可直接嵌入现有传动链路的安装间隙中，无需对原有设备的传动布局做大幅改动。安装边界方面，产品的同轴度设计要求较高，安装时需保证输入轴与输出轴的同轴度偏差在允许范围内，避免偏载导致扭矩触发阈值出现偏差或部件异常磨损；端面设置的定位止口可与安装基座的止口配合，保证安装定位精度，外围的紧固结构可快速完成与相邻传动部件的连接，日常维护时仅需定期检查摩擦副的磨损状态与扭矩设定值即可，无需复杂的拆解维护。产品的扭矩传递通过内部的弹性啮合结构实现，正常传动工况下啮合结构保持刚性接合，无传动间隙与滑差，保证传动精度；当传递扭矩超过设定阈值时，啮合结构克服弹性预紧力脱开，实现动力分离，待过载消除后，啮合结构在弹性力作用下自动复位接合，全程无需人工干预复位，适配连续化生产的无人值守设备使用需求。
