带编码器步进电机驱动长行程线性模组

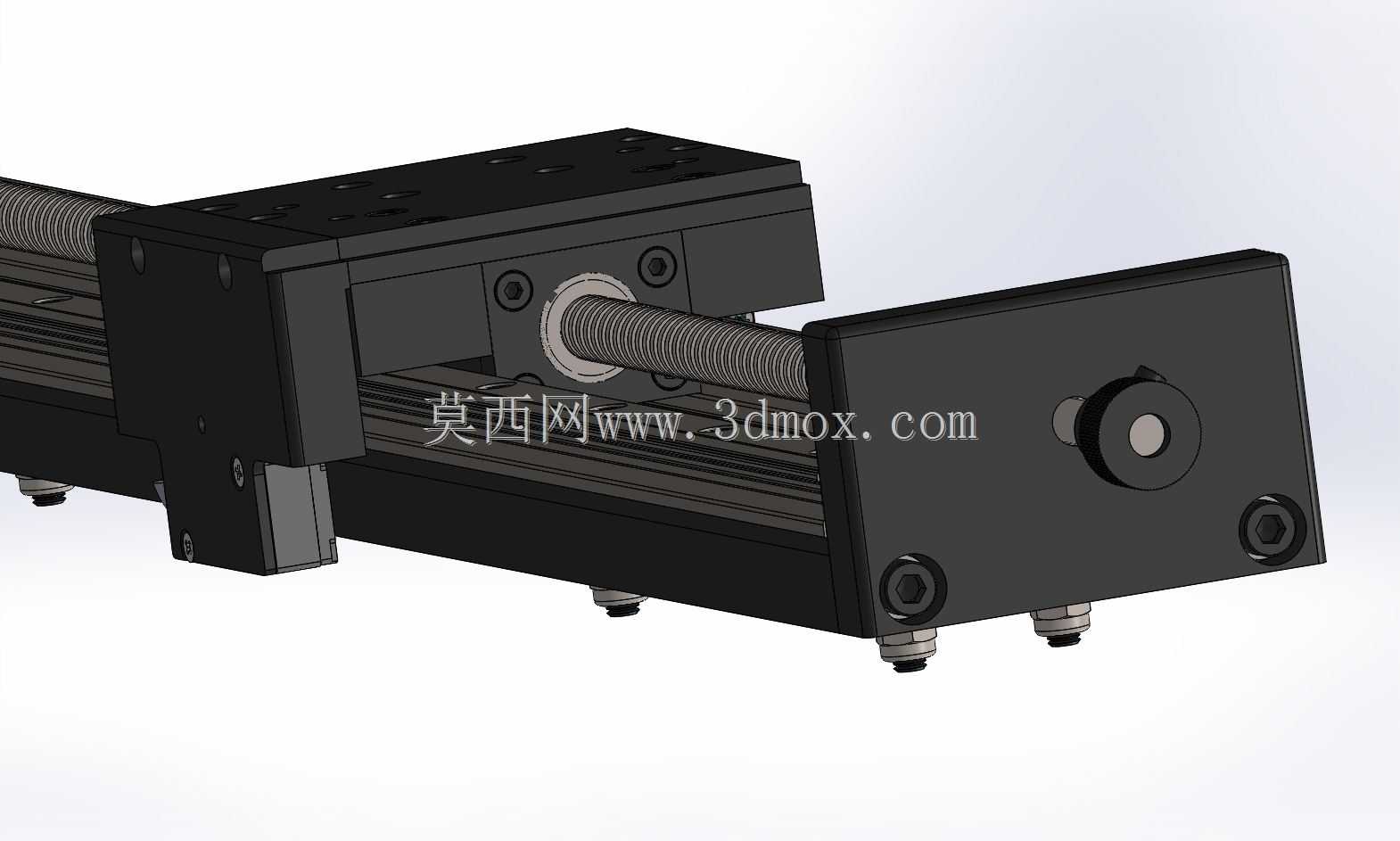

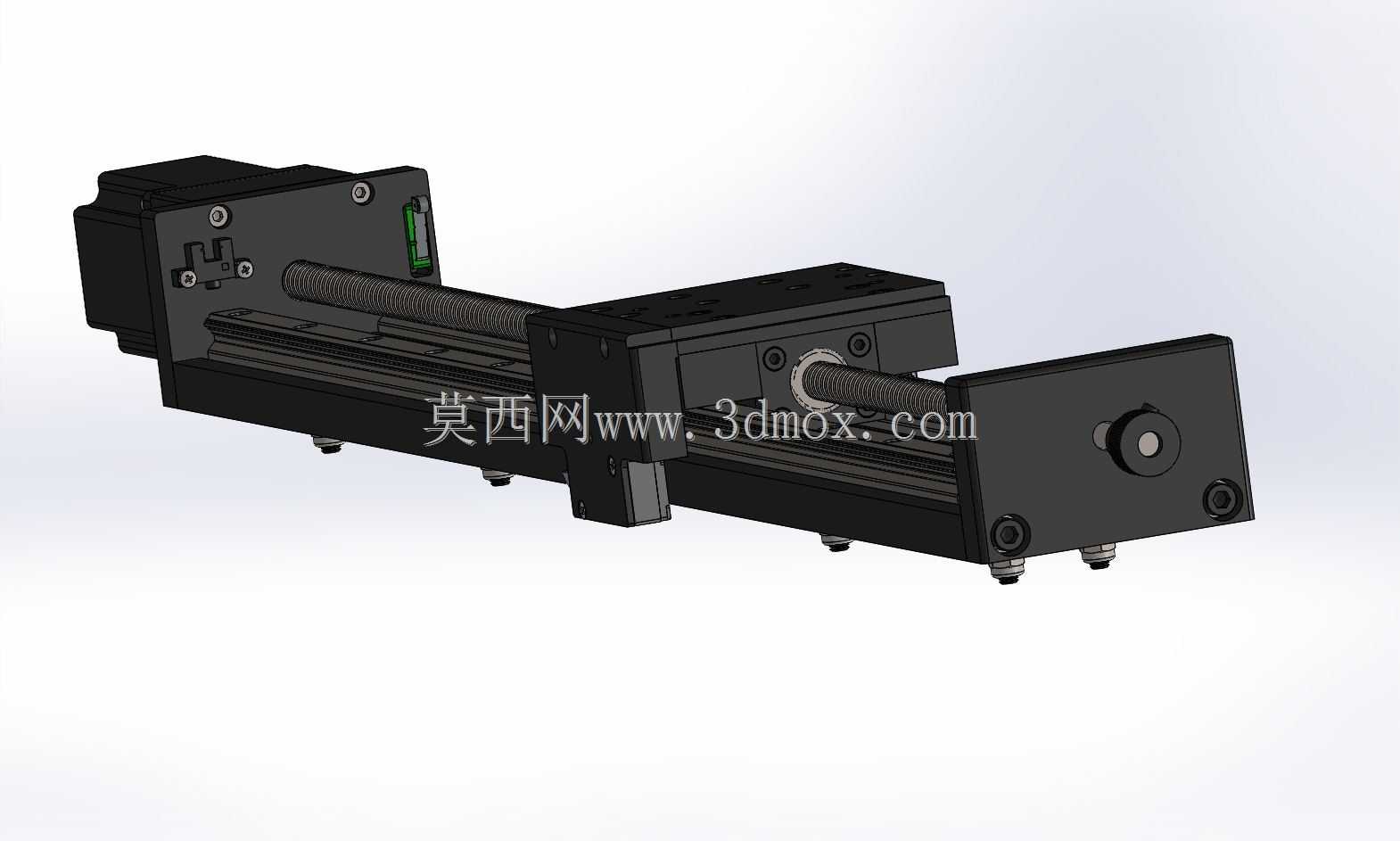

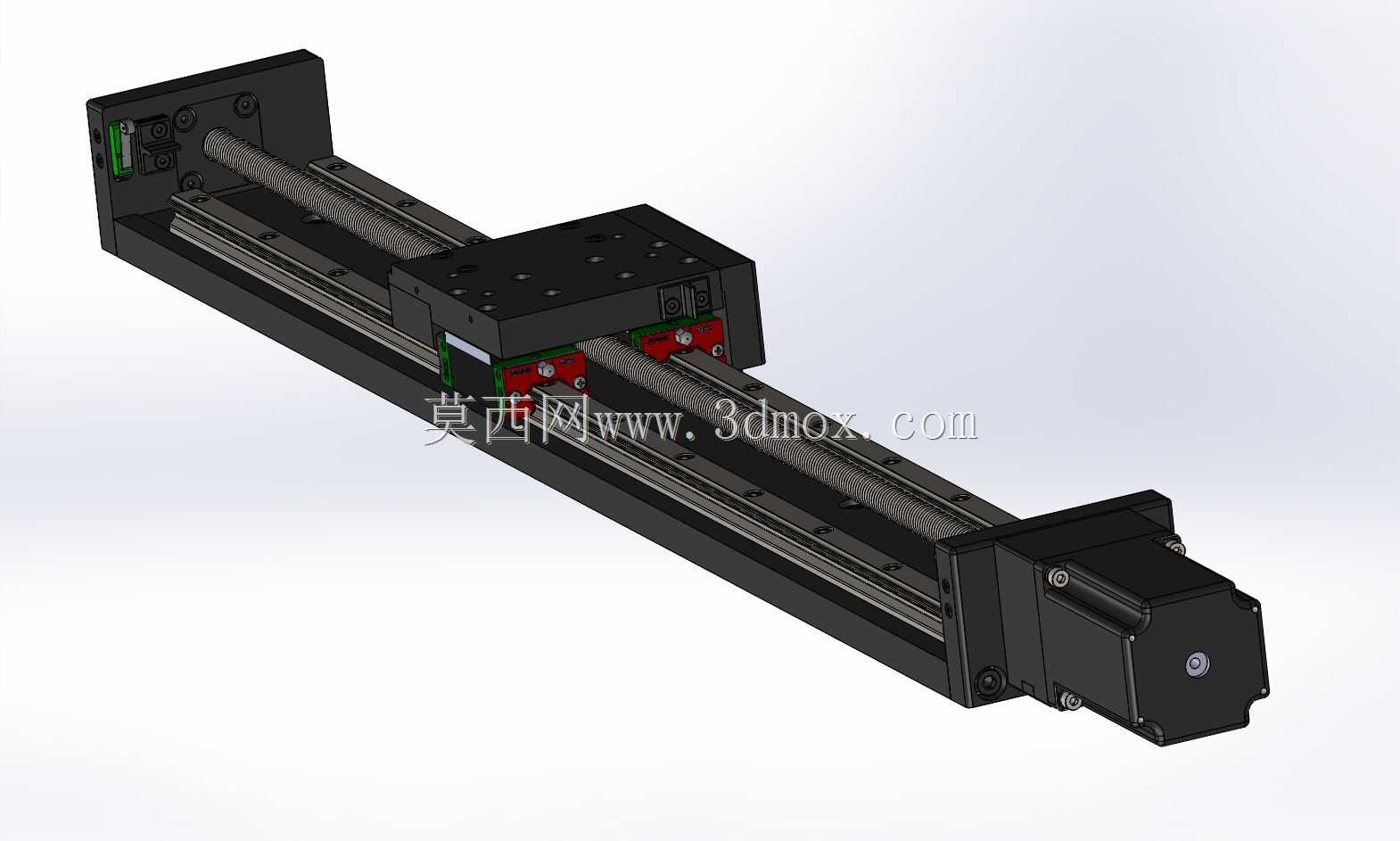

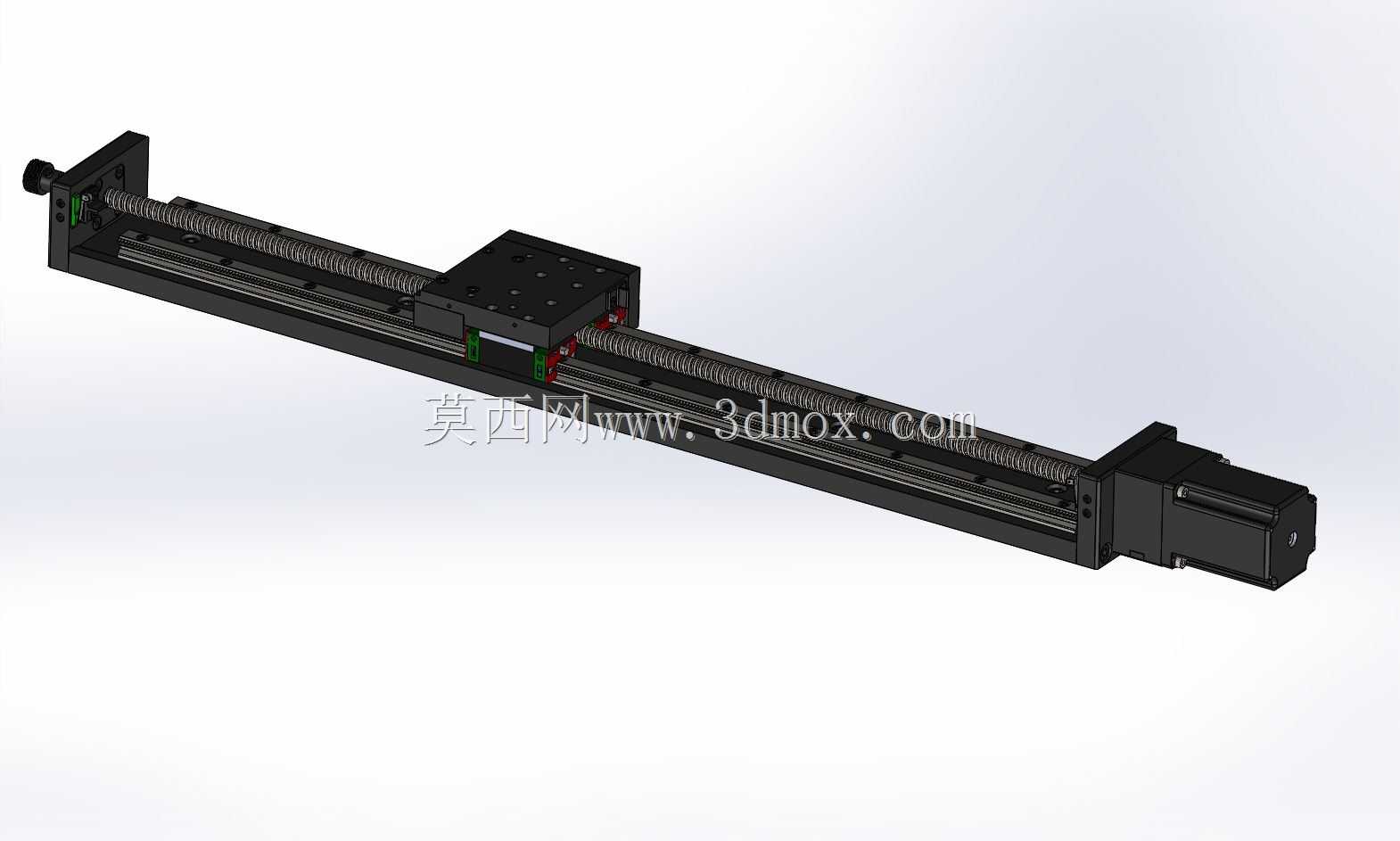

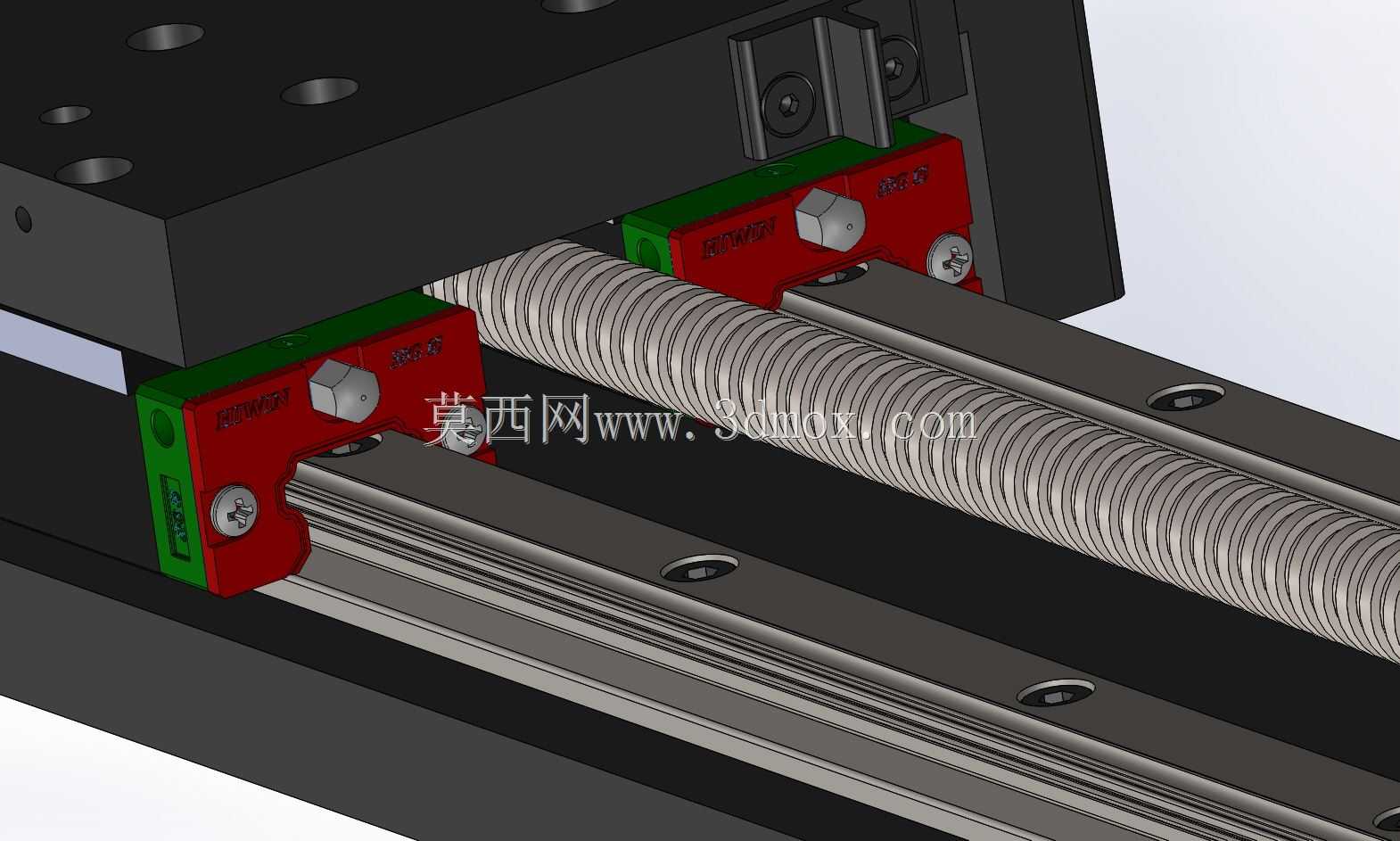

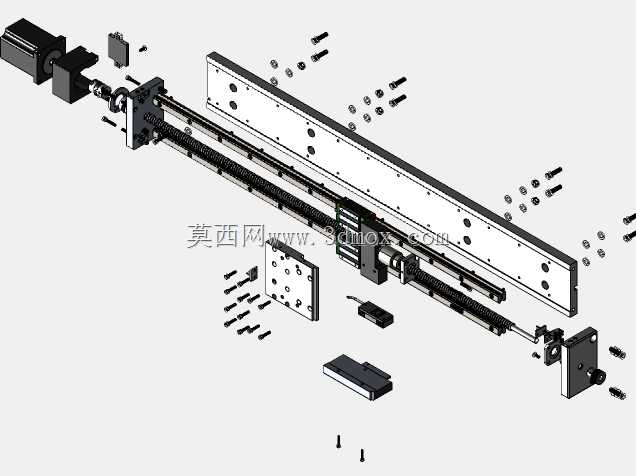

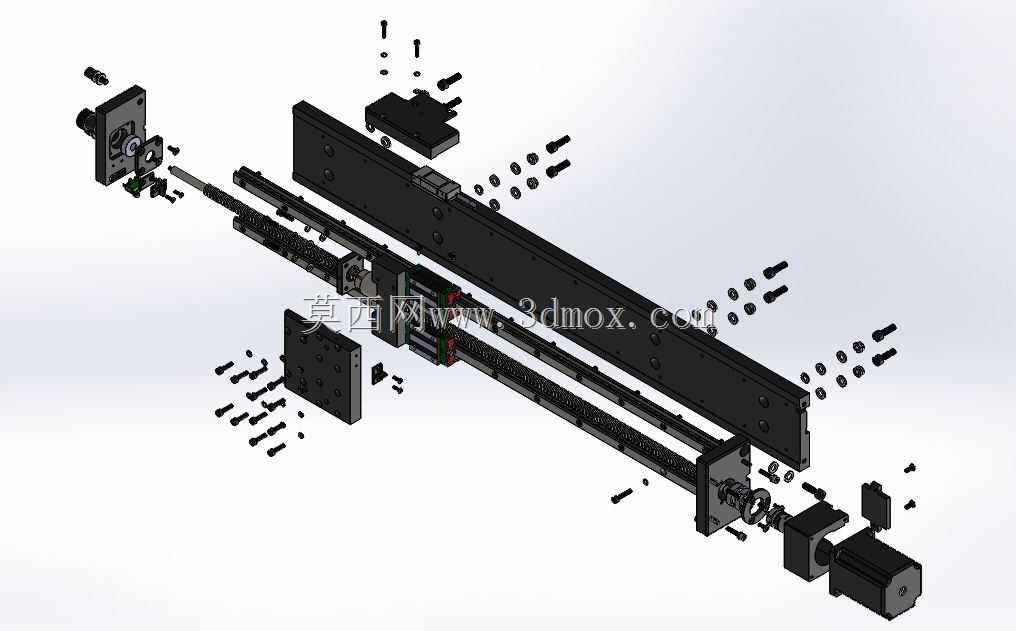

这款线性模组是面向工业自动化直线传动场景开发的精密执行部件，核心适配需要精准位移控制的自动化生产环节，在3C电子零部件装配、小型工件点位搬运、视觉检测工位进给、包装设备推料机构、实验室精密测试平台位移驱动等场景中都能发挥稳定作用，可替代人工完成重复度高、定位精度要求严苛的直线往复动作，大幅降低人工操作的误差率，提升整套设备的运行一致性。模组整体采用集成化设计思路，将传动部件、导向部件、驱动连接部件整合为一体式结构，省去了用户自行设计传动基座、搭配导向组件、校准传动同轴度的复杂流程，可直接作为标准执行单元集成到各类非标自动化设备中，有效缩短设备的开发装配周期。功能层面，模组搭配带编码器的步进电机作为动力源，编码器可实时反馈电机轴的转动位置，有效弥补开环步进电机易丢步的缺陷，在常规负载下可实现稳定的位置闭环控制，兼顾步进电机成本可控、扭矩输出充足的优势与闭环控制的精度可靠性；传动部分采用滚珠丝杆结构，将电机的旋转运动转化为滑台的直线运动，传动效率高、反向间隙小，可保证滑台运行过程中的位移精度与重复定位一致性；导向部分采用高刚性直线导轨搭配滑块结构，可承受一定的径向与倾覆力矩，保证滑台在带载运行时不会出现偏摆、卡顿的问题，运行过程平稳顺畅，噪音控制表现优异。设计过程中充分考虑了安装适配性，模组有效行程达到710mm，可覆盖多数中长行程的直线传动需求，基座采用标准铝型材加工成型，两侧与端面预留了标准化的安装孔位，滑台台面也设置了成排布的螺纹安装孔，用户可根据实际需求直接在滑台上安装夹爪、吸盘、检测探头、工装夹具等执行末端，无需额外制作转接板；两端的轴承座采用对称式设计，既可以适配端部直连的电机安装方式，也可根据设备布局需求调整电机安装方向，适配不同的设备内部空间排布；同时模组的丝杆、导轨等核心运动部件都设置在基座的防护结构内侧，可减少车间环境中的粉尘、碎屑落入运动副造成的磨损，延长模组的日常维护周期与整体使用寿命。在安装边界层面，模组整体截面尺寸紧凑，不会占用过多的设备内部安装空间，端部的电机安装座采用标准化连接尺寸，可适配同安装规格的不同类型电机，用户可根据自身的精度、速度需求灵活更换动力源，无需对模组主体结构进行修改；滑台的运行限位可通过搭配外置光电开关或机械限位块实现，基座上预留了限位组件的安装槽位，方便用户根据实际行程需求调整限位位置，避免滑台超程运行造成的设备碰撞损坏。
