ROV配套PTFE支撑底鞋车架结构

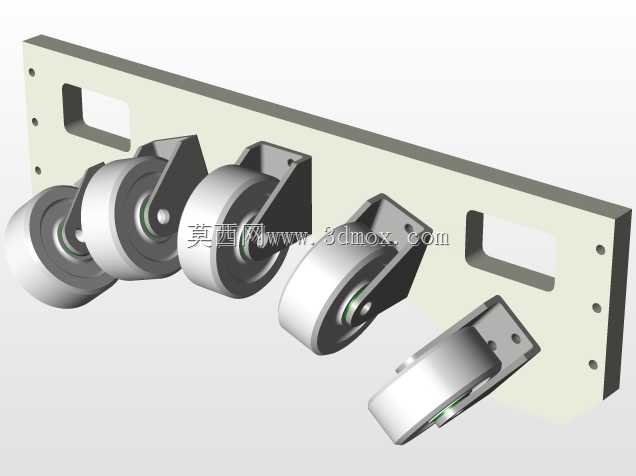

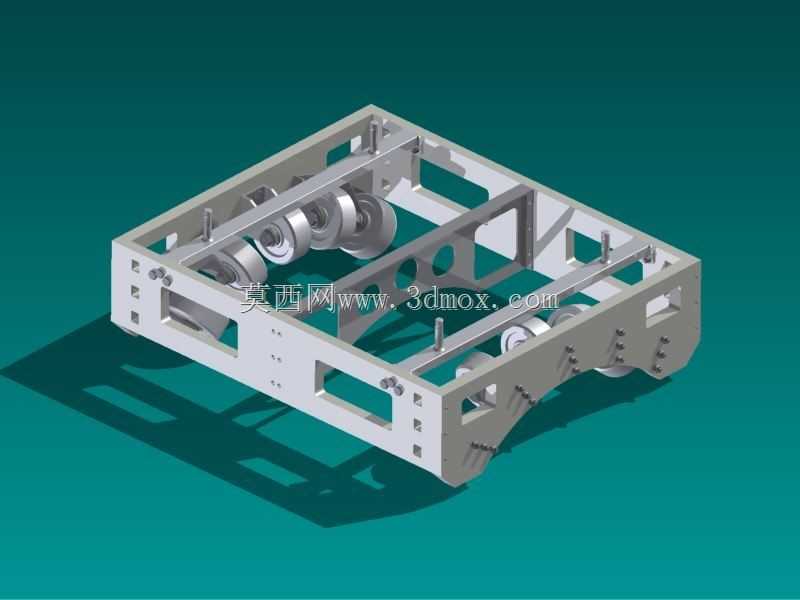

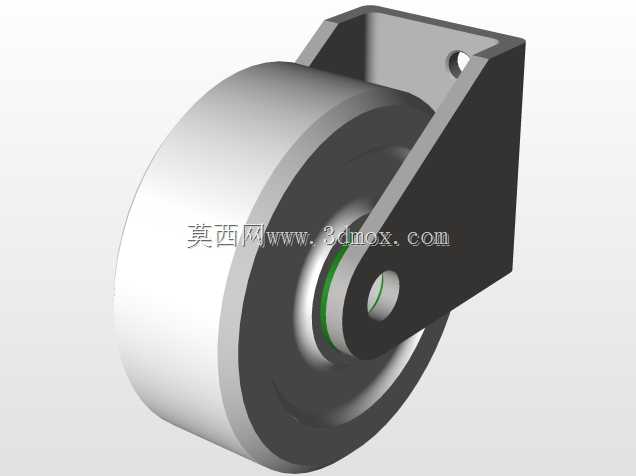

这套结构主要服务于水下作业场景，适配工作级ROV以及部分观测级ROV的搭载需求，核心作用是为从井口延伸至大陆架的测量管道提供稳定支撑，避免管道在水下洋流扰动、设备移位过程中出现弯折、偏移问题，配套的PTFE鞋底材质具备低摩擦、耐海水腐蚀的特性，能在海底硬质基底、泥沙混合接触面顺畅滑移，不会因长期摩擦出现结构损耗。从实际作业需求出发，设计时优先考虑了载荷适配性，框架主体采用镂空式焊接结构，在保证整体结构刚性的前提下尽可能压缩自重，预留的多组安装位可直接适配ROV Panther Plus这类成熟机型的挂载接口，不需要额外做转接件加工，轮组的排布经过受力校核，能承载整套测量管道加上ROV自身作业载荷的总重量，不会在长距离拖行过程中出现轮轴变形、框架开裂的问题。建模阶段先从安装边界倒推整体尺寸，先确定框架的长宽高基准，保证整体外轮廓不会超出ROV的挂载安全范围，避免下水后与井口护管、水下其他结构发生碰撞，第一步先绘制主体框架的型材草图，按照焊接工艺要求预留焊接收缩余量，对框架上的减重孔做应力集中校核，避免开孔位置出现应力断裂风险；第二步装配轮组组件，对每个轮轴的安装孔做同轴度约束，保证轮组转动顺畅无卡滞，同时预留轮组的维护拆卸空间，不需要拆解整个框架就能更换磨损的滚轮；第三步添加PTFE底鞋的安装结构，在框架底部对应位置设计定位销孔与螺栓连接位，保证底鞋安装后平面度误差控制在作业允许范围内，不会出现局部受力过大导致底鞋磨损不均的问题；最后做整体干涉检查，确认所有活动部件在全行程范围内不会与框架主体、挂载的管线发生剐蹭。整个结构的安装边界充分考虑了水下作业的操作便利性，所有连接螺栓都采用标准件规格，现场维护时不需要携带特殊工具就能完成拆装，框架表面的处理工艺适配海水腐蚀环境，建模时也对应预留了防腐涂层的厚度空间，不会因为涂层叠加导致装配间隙不足。
