内置驱动APA102贴片式5050全彩LED灯珠

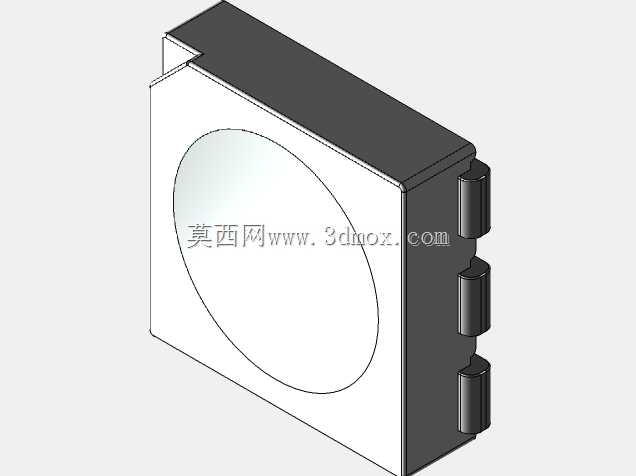

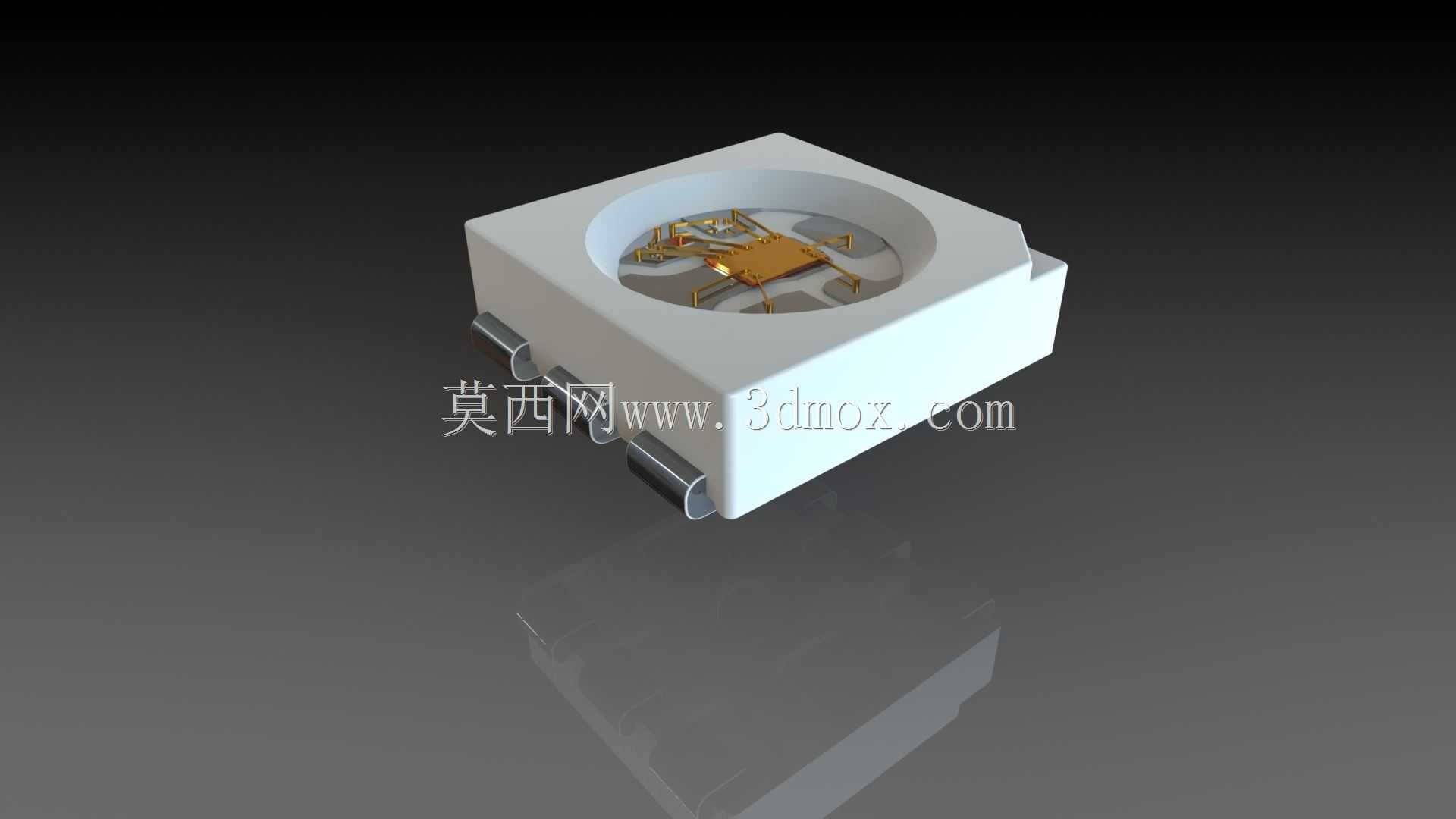

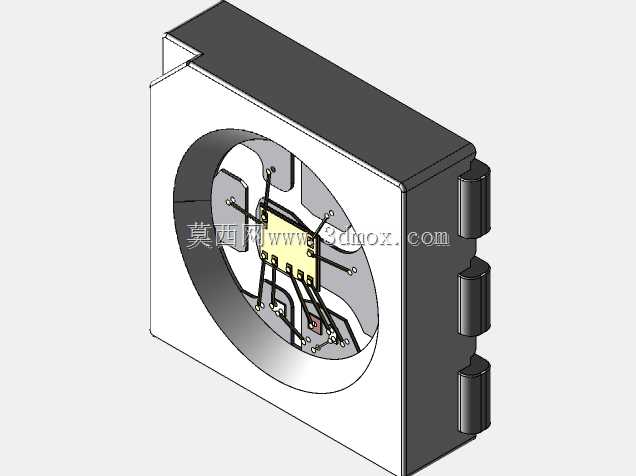

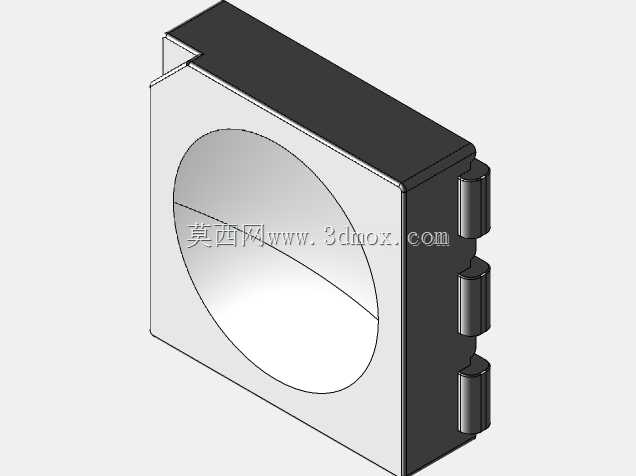

这款内置驱动的5050封装RGB发光元件，是当前智能照明、消费电子、景观亮化领域应用极为广泛的表贴式发光器件，区别于传统分立引脚控制的普通5050全彩灯珠，它将恒流驱动控制电路与RGB三色发光芯片集成在同一封装内部，大幅简化了外围控制电路的布线难度，降低了整机组装的工艺复杂度。从实际应用场景来看，这类灯珠常被用于可编程灯带、电竞外设背光、智能氛围灯、舞台点阵屏、消费电子指示灯、广告标识发光字等产品中，凭借单线级联的控制特性，单路信号即可实现数百颗灯珠的独立色彩控制，无需为每颗灯珠布设单独的控制线路，非常适合高密度点阵排布的发光产品设计。在功能特性层面，该灯珠内置的驱动芯片可实现256级亮度调节与全彩色彩输出，色彩还原度高，发光一致性好，内置的恒流电路可在供电电压小幅波动时保持发光亮度稳定，避免出现同批次灯珠光差明显的问题，同时支持较高的通讯刷新率，在动态流水、呼吸渐变等灯光效果下无明显拖影卡顿，能够满足高端灯光效果的设计需求。从设计思路来看，这款灯珠采用标准5050表贴封装尺寸，整体为方形塑封结构，顶部预留圆形出光窗口，内部通过焊线工艺分别连接红、绿、蓝三色发光芯片与驱动IC，引脚采用对称式侧出焊盘设计，兼容常规SMT回流焊工艺，无需定制特殊钢网即可完成批量贴片生产，封装外壳采用耐高温乳白色塑封料，既可以阻挡侧面漏光提升正面出光效率，也能耐受回流焊阶段的高温冲击，避免封装变形损伤内部芯片。在外形尺寸与安装边界上，该灯珠长宽尺寸为5.0mm*5.0mm，封装本体厚度约1.6mm，底部焊盘伸出长度约0.5mm，在PCB布局时相邻灯珠的中心间距建议不小于6mm，预留足够的焊盘间距避免焊接连锡，同时要注意灯珠顶部出光面不要被结构件遮挡，若搭配柔光罩使用，建议灯珠与柔光罩的垂直距离保持在3-8mm区间，既可以避免灯珠颗粒感明显，也能保证光线混色均匀。设计PCB封装时需要严格对应引脚定义，区分供电、信号输入、信号输出引脚的接线顺序，避免接反导致灯珠无法通讯点亮，同时在灯珠供电引脚附近建议布设0.1μF的去耦电容，滤除电源杂波保证驱动芯片工作稳定。
