适配0.75kW电机的蜗轮蜗杆减速箱结构

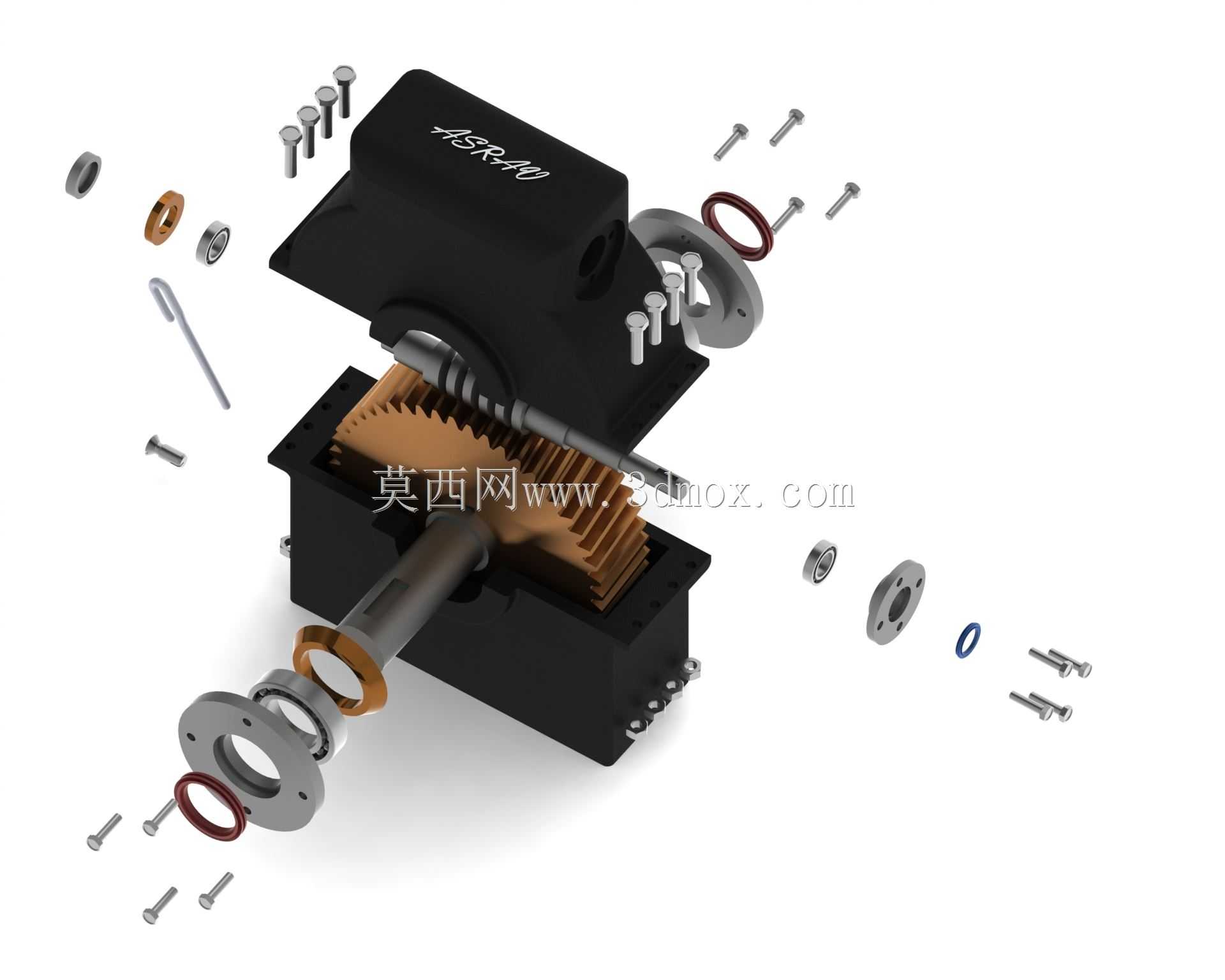

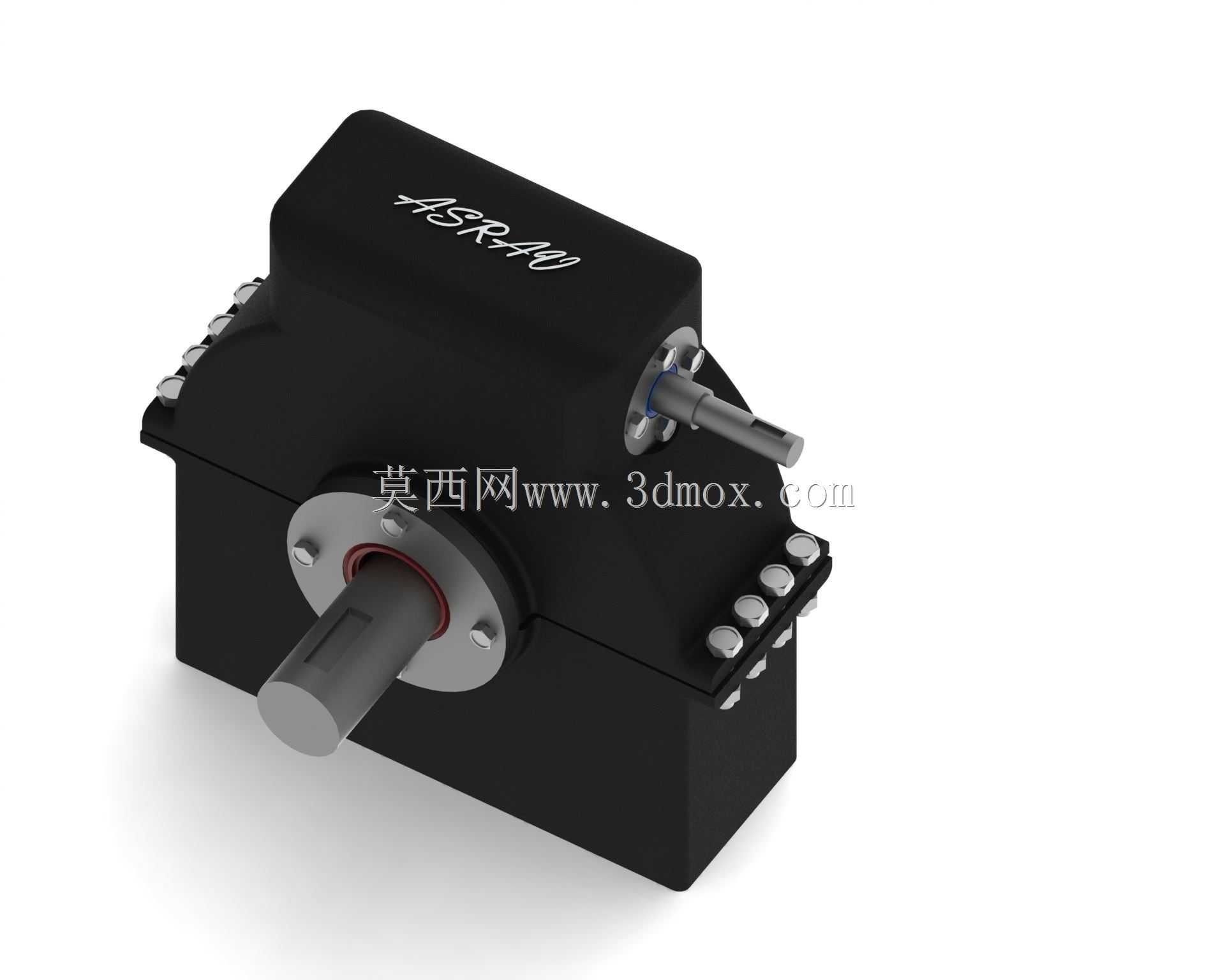

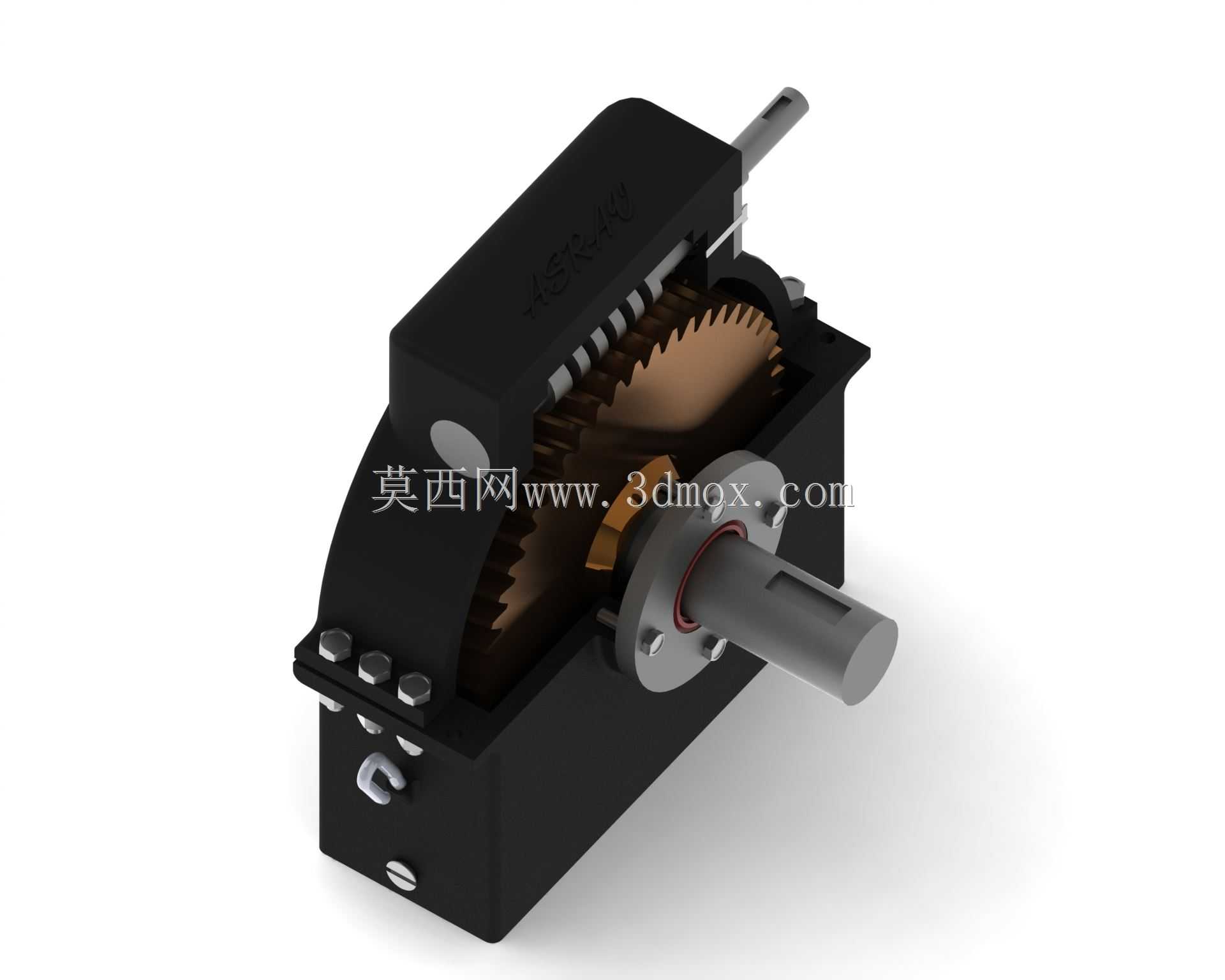

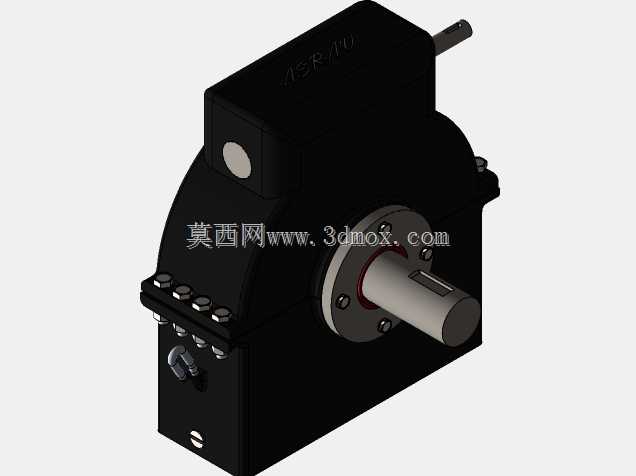

这款蜗轮蜗杆传动结构，主要面向小功率动力传输场景设计，核心匹配额定功率0.75kW、额定转速900rpm的电动机，可广泛应用在轻工输送设备、小型食品加工机械、包装辅助设备、小型自动化生产线的动力传输环节，用来实现高减速比的动力转换，将电机输出的高转速低扭矩动力，转化为低转速大扭矩的输出动力，满足终端执行机构的低速重载运行需求。从结构设计来看，该结构采用经典的蜗轮蜗杆啮合传动形式，蜗杆与输入轴同轴布置，蜗轮与输出轴通过平键实现周向固定，整套传动组件封装在封闭式铸铁箱体内，既可以为内部啮合的齿面提供密闭的润滑空间，避免外界粉尘、碎屑侵入齿面造成异常磨损，也能通过箱体结构承载传动过程中产生的径向与轴向载荷，保证传动过程的运行稳定性。设计过程中，工程师充分考虑了安装适配的边界需求：输入侧采用标准法兰连接结构，可直接匹配对应规格的电机安装止口，无需额外制作过渡连接工装；输出轴预留了标准键槽与轴肩定位结构，可直接安装链轮、带轮或联轴器，对接终端负载的传动轴系；箱体的安装脚预留了对应规格的螺栓过孔，可直接固定在设备的安装基座上，安装基准面的平面度公差控制在合理范围，避免安装后出现轴系偏载引发的齿面偏磨、轴承发热等问题。整套结构的零部件拆分逻辑清晰，包含箱体、箱盖、蜗轮、蜗杆、输入输出轴、深沟球轴承、圆锥滚子轴承、轴用密封圈、端盖、连接螺栓、定位销等全套组件，其中轴承选型充分考虑了蜗轮蜗杆传动产生的轴向力特性，在蜗杆两端采用可承受双向轴向载荷的轴承配置，蜗轮轴端采用适配径向载荷为主的轴承搭配，既保证了轴系的回转精度，也能延长轴承的实际使用寿命；密封件采用耐油橡胶O型圈与骨架油封组合的形式，分别布置在箱盖结合面与轴伸端位置，既可以防止箱体内的润滑油渗漏，也能阻挡外界的水汽、粉尘进入箱体内部。在齿形设计上，采用渐开线圆柱蜗杆匹配对应的蜗轮齿形，啮合重合度高，传动过程平稳噪音低，同时具备反向自锁特性，可在部分需要防止负载倒转的场景中起到安全防护作用，避免停机状态下负载反向拖动电机引发的设备故障或安全隐患。整套结构的外形尺寸紧凑，在保证足够传动强度与减速比的前提下，尽可能压缩了箱体的整体体积，可适配安装空间较为局促的小型设备场景，安装时无需对设备主体结构做大幅改动，即可完成动力单元的集成装配。
