平板式合页铰链结构设计

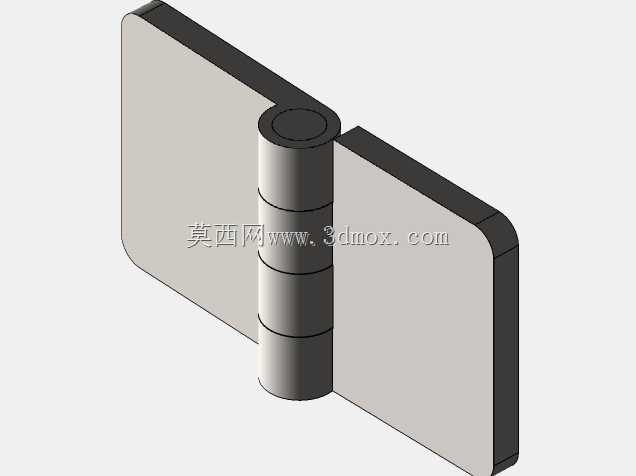

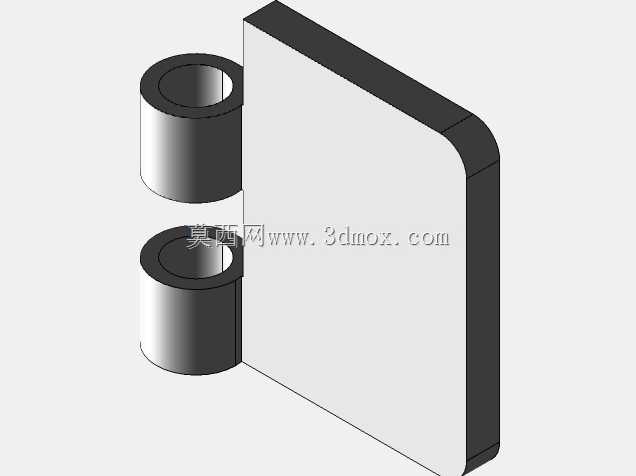

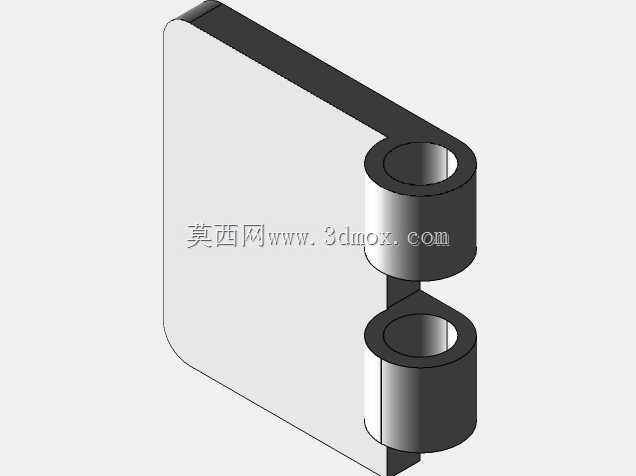

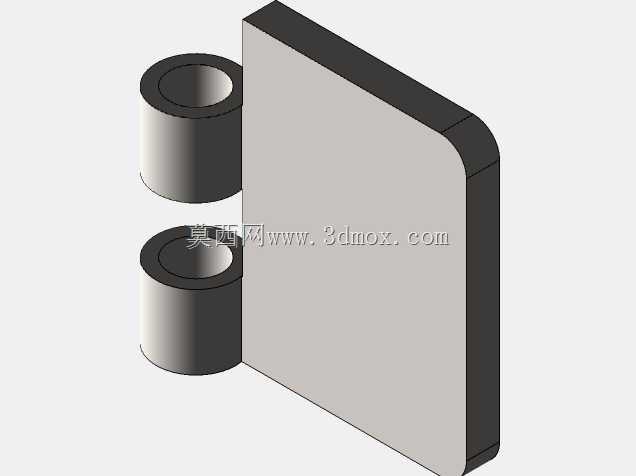

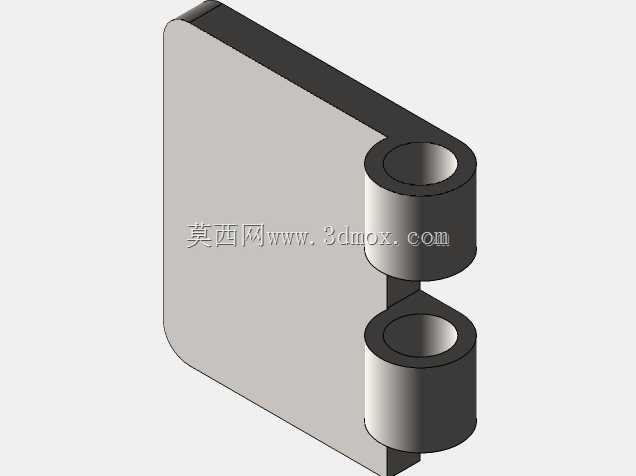

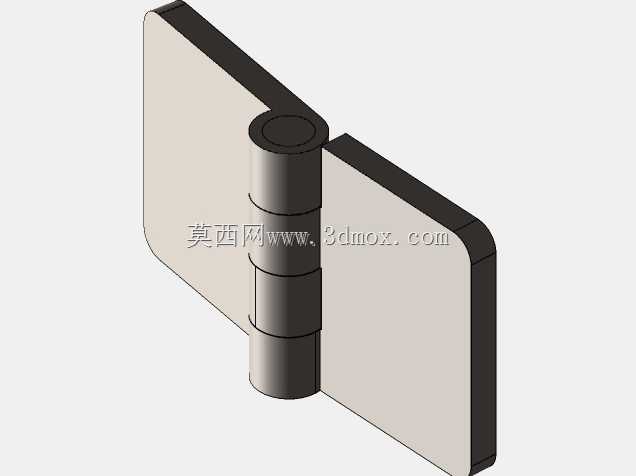

这款平板式合页铰链是日常机械连接场景中极为常见的铰接部件，广泛应用于各类箱柜门板、小型设备检修门、轻质隔断门、家具柜门以及部分工业小型防护门的转动连接场景，核心作用是实现两个被连接件之间绕固定轴线的相对转动，同时在转动过程中保持两个连接面的贴合度与位置精度，避免门板开合过程中出现偏移、卡顿或者错位的问题。从功能特性来看，这款铰链采用双页片搭配多段卷绕筒状铰接轴套的结构，两个页片分别用于固定在门框和门板的安装面上，中间的卷绕轴套在穿入销轴后即可形成稳定的转动副，多段式的轴套设计相比单段轴套拥有更好的受力均匀性，在门板频繁开合的过程中，轴套部分的磨损会被分散到多个接触段，能够有效延长铰链的整体使用寿命，同时这种结构也能避免单段轴套过长导致的转动阻尼过大、开合卡涩的问题。在设计思路上，这款铰链的页片采用了圆角矩形的平板造型，边缘做了圆弧过渡处理，既可以避免安装和使用过程中尖锐边角划伤操作人员，也能让页片和安装面的贴合更加平顺，不会因为边角应力集中导致安装面出现压痕或者页片变形；中间的铰接轴套采用等直径的同轴设计，保证两个页片转动时的同轴度，开合过程中不会出现轴向窜动，页片和轴套的连接位置做了平滑过渡，减少了应力集中的风险，即使承受一定的侧向拉力也不容易出现断裂。从外形尺寸与安装边界来看，这款铰链的两个页片尺寸对称，整体展开后为平整的矩形结构，闭合状态下两个页片完全贴合，厚度均匀，安装时只需要在两个被连接件的对应位置预留和页片尺寸匹配的平整安装面，保证铰接轴的轴线和门板开合的转动轴线完全重合即可，不需要额外预留过多的避让空间，页片表面平整，可以采用螺丝铆接或者焊接的方式进行固定，适配多种不同材质的安装基面，无论是木质板材、金属板材还是硬质塑料板材都能实现可靠固定，在常规的室内使用场景下，这种结构的铰链可以承受中等重量的门板载荷，开合顺畅无明显晃动，能够满足绝大多数民用和轻工业场景的铰接连接需求。
