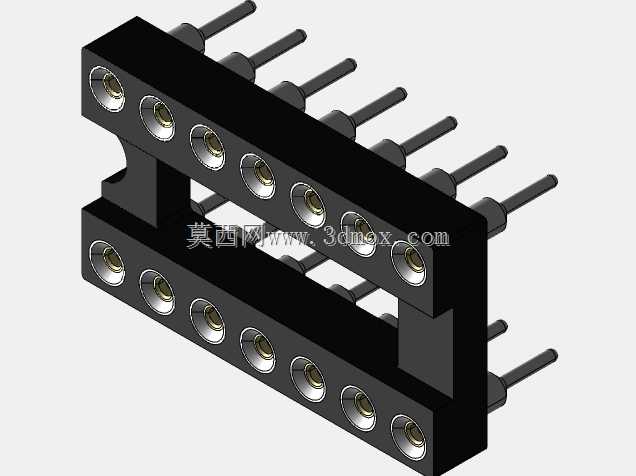

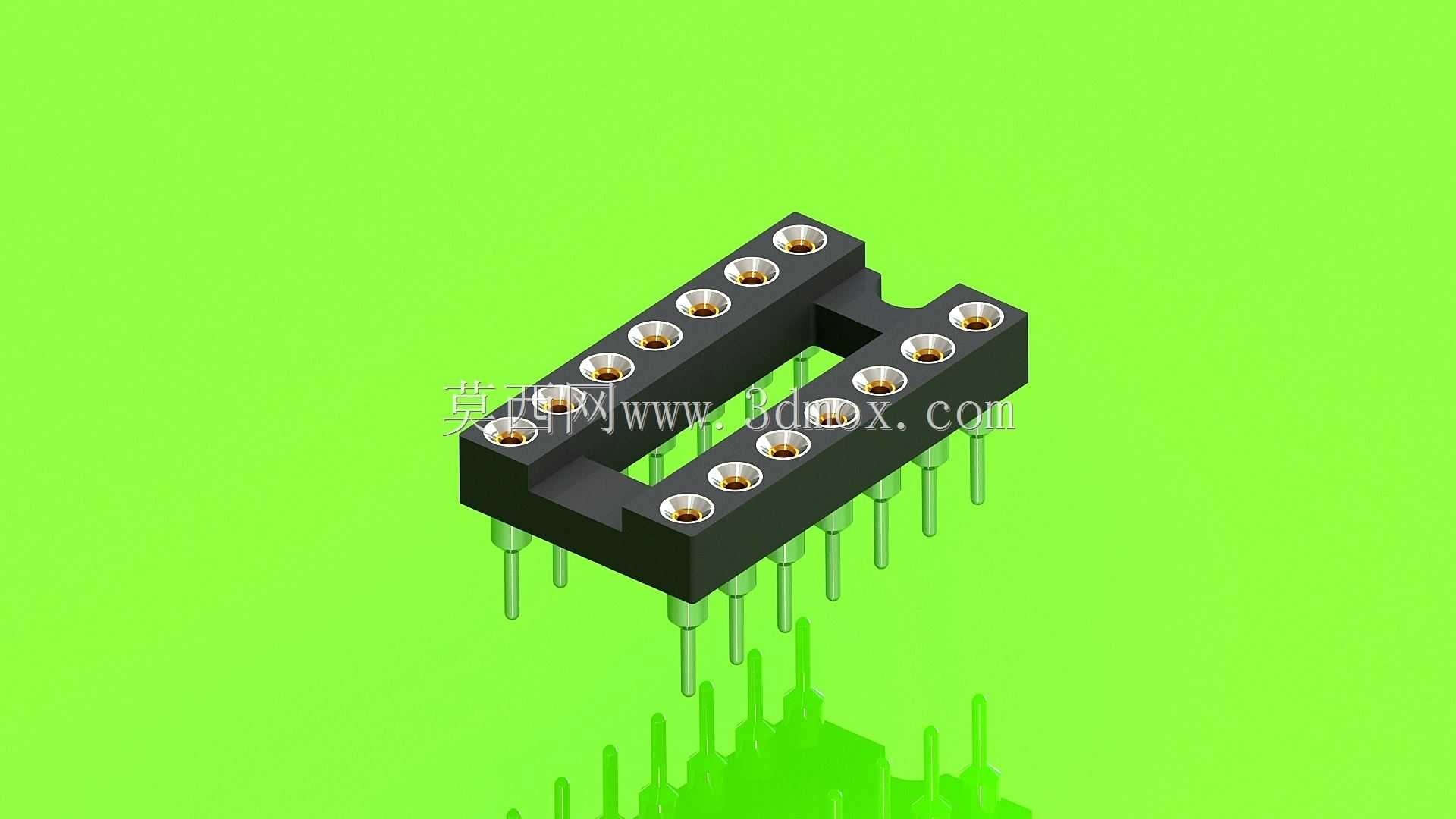

14针直插式IC插座电子接插件结构

这款14针直插式IC插座是电子电路装配领域常用的板载连接配件，主要应用在工业控制板卡、消费电子主板、实验开发板、仪器仪表内部电路板等场景中，核心作用是为双列直插封装的14引脚集成电路芯片提供可插拔的安装载体，避免芯片直接焊接在PCB板上后出现更换困难、引脚受热损伤的问题，大幅提升电路板后期维修、芯片替换、功能调试的便捷性。

从功能特性来看，该插座采用双侧对称排布的14个接触端子设计，每侧排布7个插针，端子接触部位采用弹性收口结构，当IC芯片引脚插入时，接触端可以紧密贴合芯片引脚表面，保证信号传输的稳定性，降低接触电阻带来的信号损耗；插针部分采用标准直插设计，适配常规PCB板的通孔焊接工艺，插针长度、直径符合行业通用的板载安装规范，能够适配厚度1.2mm到2.0mm的常规FR-4电路板，焊接后插针穿出板面的长度满足波峰焊、手工焊的操作要求，不会出现插针过短焊接不牢、过长导致板间干涉的问题。

设计思路上，这款插座主体采用耐高温绝缘工程塑料作为基座材质，基座上精准排布14个端子安装孔位，孔位间距严格匹配标准双列直插14脚芯片的引脚间距，两侧排孔的中心距符合行业通用的宽体、窄体14脚DIP芯片安装尺寸，保证对应封装的芯片可以顺畅插入，不会出现引脚对位偏差、插装卡顿的问题；基座中间预留镂空区域，既可以减少塑料用料降低成本，也能在芯片插装后为芯片底部提供散热空间，避免芯片工作时热量积聚在插座与PCB之间影响工作稳定性。基座两侧设计有凸起的定位挡边，在插装芯片时可以起到导向作用，防止芯片插反、引脚偏移弯折。

外形与安装边界方面，该插座整体为长方体结构，整体高度控制在常规板载元件的高度范围内，不会在电路板上占用过多的垂直空间，适配紧凑布局的电路板设计；安装时仅需要在PCB上对应位置钻出14个匹配插针直径的通孔，将插座插针穿过通孔后在板面焊接固定即可，插座基座底部与PCB板面贴合，焊接后不会出现晃动偏移，周边预留的安全间隙满足电路板安规设计要求，不会和周边的电容、电阻等其他元件产生空间干涉。
