起重机双钩式起重吊钩三维结构设计

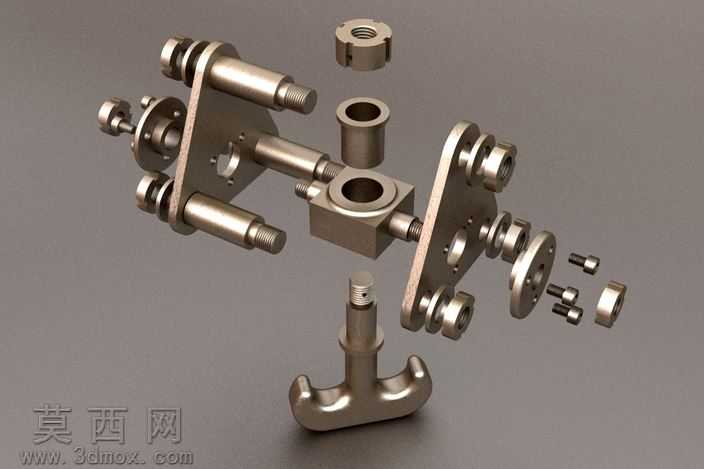

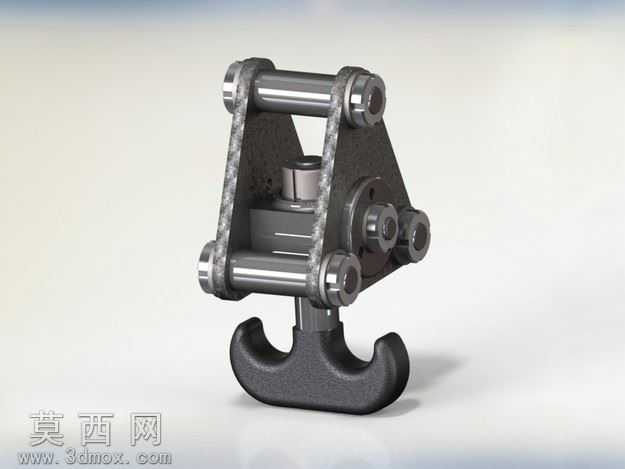

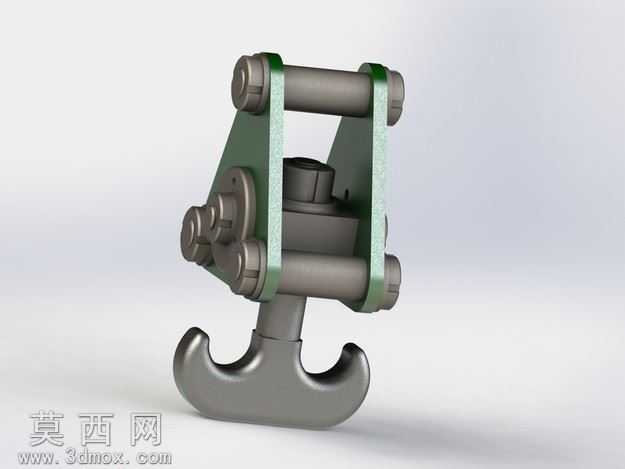

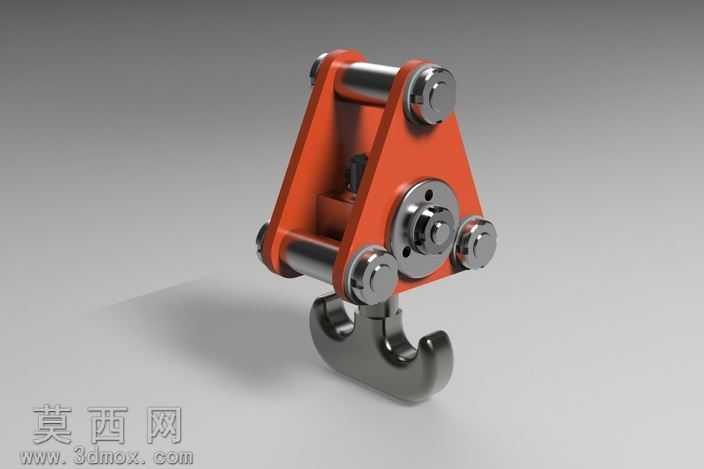

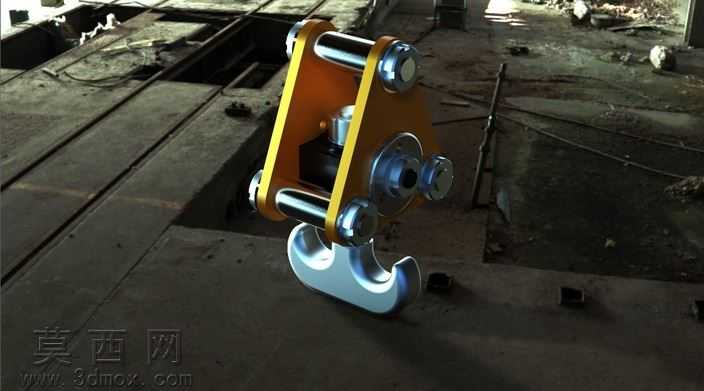

本作品为起重机配套使用的双钩式起重吊钩三维建模作品，建模过程严格遵循起重机械零部件的实际设计规范，完整还原了吊钩总成的全部装配结构与零件细节。建模阶段首先对吊钩总成进行结构拆解，将整体划分为上部连接架、铰接销轴、滑轮轴座、吊钩本体、锁紧定位部件等多个独立零件，按照实际装配约束关系逐一完成各零件的参数化建模，确保各零件的配合尺寸符合起重机械的通用设计公差要求，铰接部位的轴孔配合间隙、连接架的板件厚度、吊钩的钩身曲率均参考实际起重吊钩的设计标准设定，保证模型结构的合理性与装配可行性。材质与渲染阶段，针对不同零件的实际用材赋予对应的材质属性：上部连接架与铰接销轴采用合金结构钢材质，渲染时还原金属机加工后的哑光银灰色金属质感，表现出钢材表面经过机加工与防锈处理后的细腻纹理；下部吊钩本体采用锻造高强度钢材，渲染时做发黑处理的深灰黑色金属质感，突出吊钩锻造后经过热处理的厚重坚固质感；各销轴的端面、轴肩部位做倒角处理，还原实际零件的机加工工艺细节，渲染时添加柔和的环境光影，通过光影层次凸显各零件的结构轮廓与装配关系，让整体模型视觉效果贴近真实工业产品的实物状态。结构设计上，本吊钩采用双钩构型，相比单钩吊钩拥有更大的额定起重量适配范围，上部的铰接连接架可实现吊钩与起重机起升机构的灵活连接，铰接销轴的布置保证吊钩在起吊过程中可随重物姿态自适应调整角度，避免起吊过程中出现附加扭转应力，吊钩与上部连接座之间设置有推力轴承结构，可实现吊钩的水平回转，方便重物吊装过程中的对位调整，各连接部位均设置有防脱定位结构，避免销轴在使用过程中出现窜动脱出的风险，整体结构完整覆盖了实际起重吊钩的功能设计要点，可用于起重机械相关的结构展示、装配教学、方案演示等场景。
