3.5毫米音频接插线缆组件结构设计

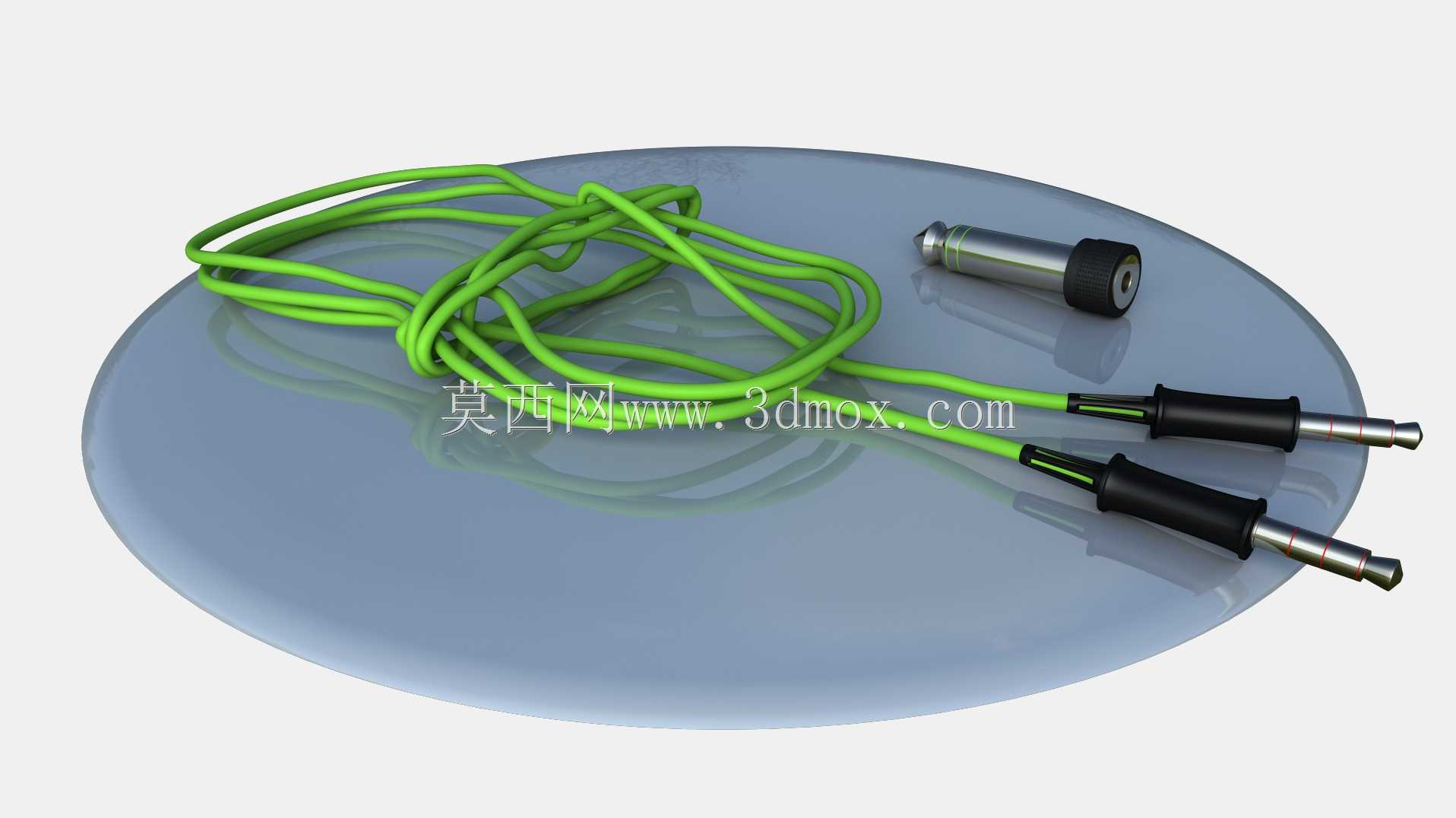

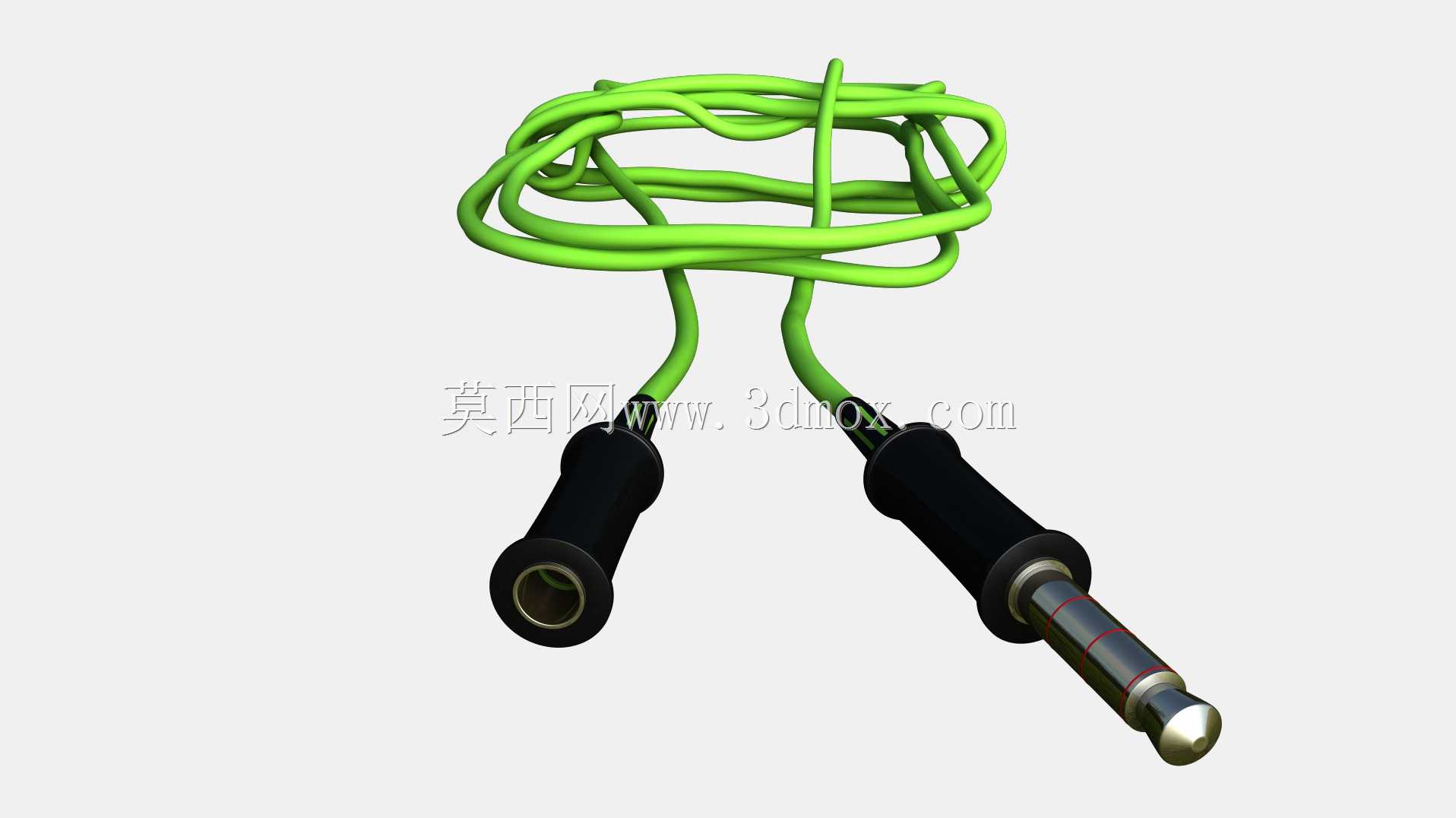

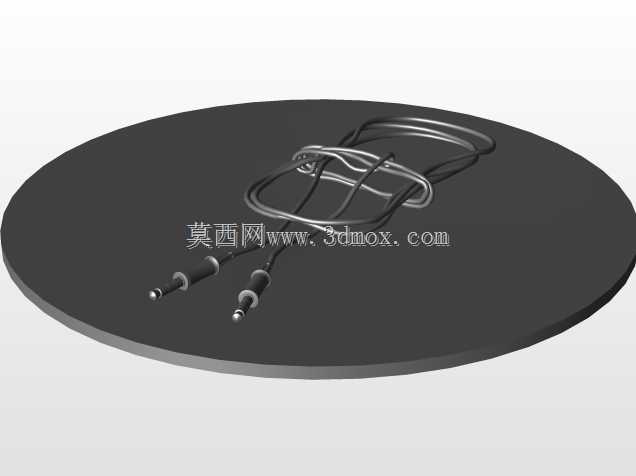

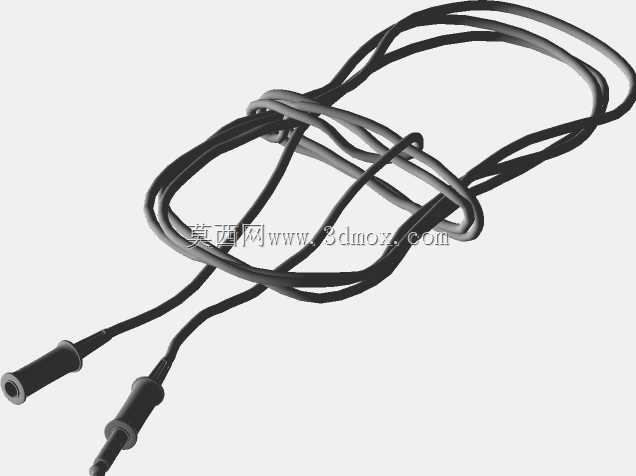

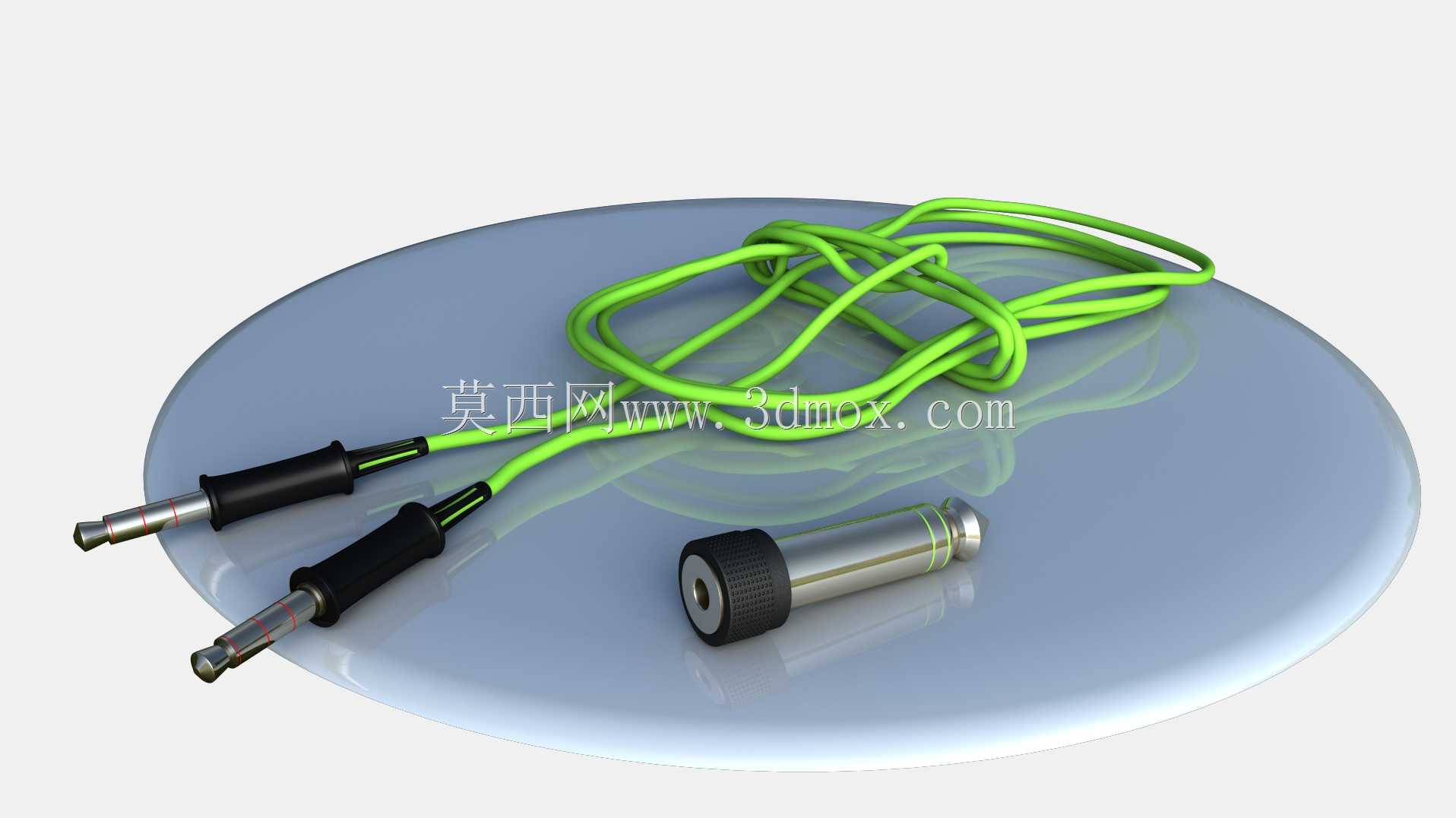

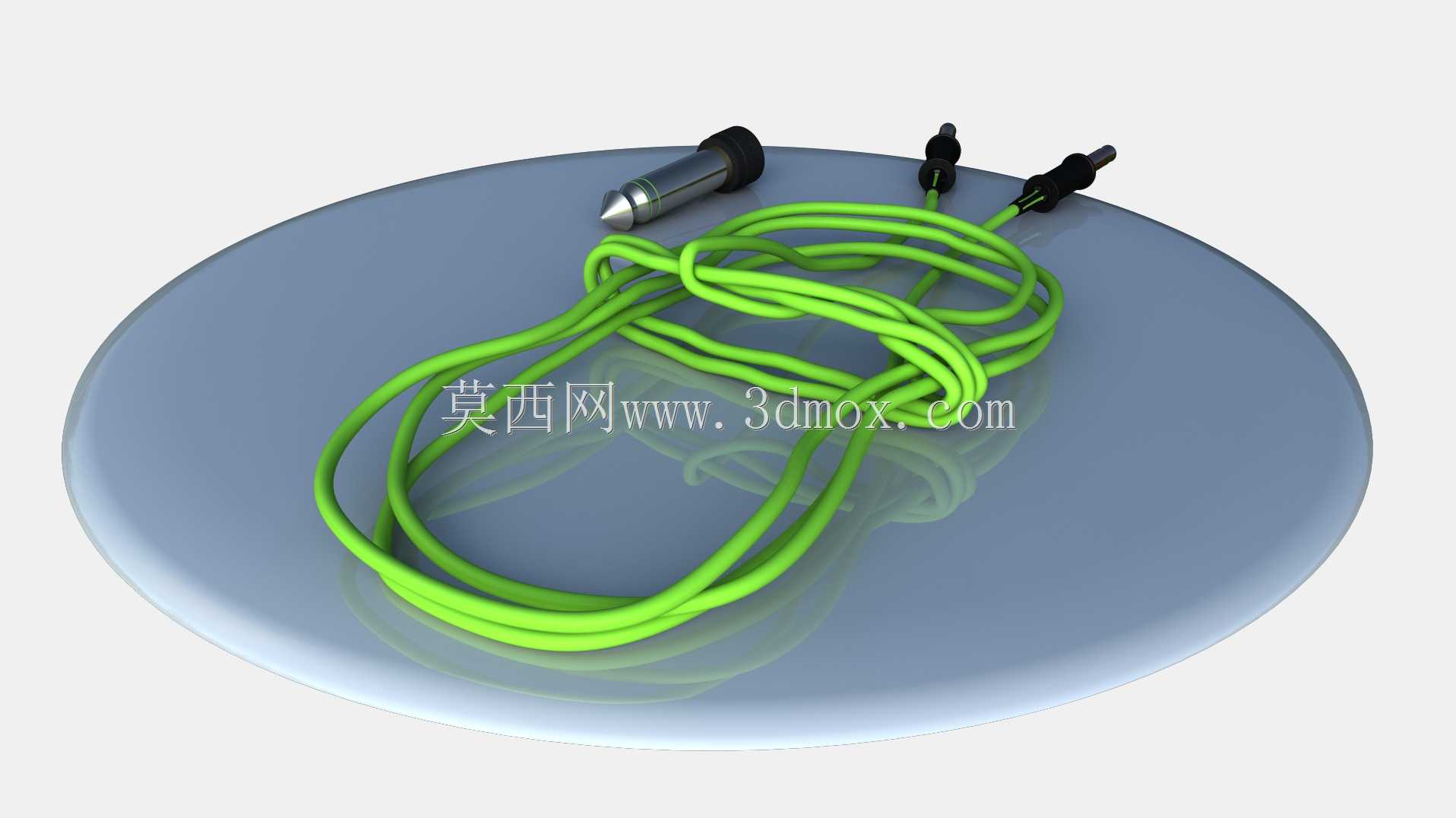

这款3.5毫米音频接插线缆组件，是民用音频传输场景中应用极为广泛的连接部件，日常覆盖个人消费电子、小型音频外设、专业便携录音设备等多个使用场景，可实现模拟音频信号在不同设备间的稳定传输，常见于耳机与播放设备连接、便携音箱与音源对接、手绘数位板音频信号扩展、小型音频外设转接等实际使用需求中，是消费电子周边配件里通用性极强的连接组件。从产品功能特性来看，该组件包含两根标准3.5毫米三段式音频公插，搭配一根高柔性绿色外被线缆，同时附带一个同规格的转接母座，可实现双公头直连、公母头转接等多种连接方式，适配不同接口布局的设备，解决设备接口间距不足、接口方向受限等实际使用中的布线难题。插头部分采用金属外壳搭配绝缘防滑胶柄的结构，金属插芯保证信号导通的稳定性，胶柄部分做了防滑纹路处理，方便用户插拔施力，同时胶柄尾部做了应力释放的锥度过渡设计，可减少线缆弯折时的芯线断裂风险，提升产品的反复插拔使用寿命。线缆部分采用多股绞合芯线加柔性外被的设计，外被选用耐弯折的柔性橡塑材质，可适应日常使用中频繁弯折、拖拽的使用工况，线缆整体直径控制在常规音频线的通用尺寸范围内，既保证内部芯线的屏蔽层布置空间，避免外界电磁信号对音频传输造成干扰，又不会因为线径过粗导致布线僵硬、收纳不便。从设计思路层面，这款组件在建模时充分考虑了实际生产的装配公差，插芯的外径尺寸严格遵循3.5毫米音频接口的通用行业标准，保证与各类标准母座的插拔配合松紧度适中，既不会因为过松导致接触不良、信号中断，也不会因为过紧导致插拔困难、磨损设备母座。转接母座的内部接触弹片位置做了精准的限位设计，公头插入后可与弹片实现充分贴合，保证左右声道、接地回路的信号导通稳定，母座外部的金属外壳同时起到电磁屏蔽的作用，减少信号传输过程中的外界干扰。外形尺寸与安装边界方面，单颗插头的总长度控制在常规手持插拔的舒适尺寸范围内，胶柄的最大外径不会遮挡设备上相邻的其他接口，避免插入后挤占周边接口空间导致其他配件无法使用；线缆的自然弯曲半径符合柔性线缆的设计规范，在狭小空间内布线时可顺着设备间隙自然弯折，不会出现硬折导致的外被开裂、芯线折断问题。转接母座的外形尺寸适配常见的面板开孔安装需求，既可以作为在线转接部件悬空使用，也可以嵌入设备面板作为固定外接接口使用，适配不同的安装使用场景。整体建模还原了产品的实际材质质感，金属插芯的金属光泽、胶柄的哑光磨砂质感、线缆外被的亮面柔性质感都做了对应呈现，可直接用于产品展示、装配模拟、配件布局校验等设计环节。
