马歇尔高保真电吉他音箱结构三维设计

　　这款电吉他音箱的三维结构设计，首先围绕现场演出、录音棚监听、日常乐器练习三类核心使用场景做适配，在结构层面兼顾便携移动与长期使用的可靠性。从实际用途出发，该设备核心功能是将电吉他输出的弱电平信号做前级放大、音色修饰与后级功率放大，最终通过内置扬声器还原出带有特定失真度、频响特性的吉他音色，是电吉他发声链路里不可或缺的终端设备。

　　设计过程中首先确定了整体的立式长方体布局，这种布局的优势在于扬声器发声面正对演奏者站立/坐姿时的耳部高度，无需额外垫高即可获得准确的听感反馈，同时箱体内部预留了足够的共鸣腔空间，能够优化低频段的响应表现，避免小体积箱体常见的低频干瘪问题。箱体边角全部采用金属包角结构做防护，这类结构在实际使用中能够抵御搬运过程中的磕碰，常见的演出转场、排练室移动场景下，边角是最容易受撞击的部位，金属包角通过螺丝与箱体木质基层固定，撞击时的冲击力会通过包角分散到更大面积的箱体板材上，避免局部板材开裂。顶部的提手做了内凹式金属固定座设计，提手本身采用软质包裹材质，单手提携时的受力宽度足够，不会出现勒手的问题，提手的安装位置经过重心配平计算，单手提携时箱体能够保持自然垂直，不会出现一端倾斜磕碰腿部的情况。

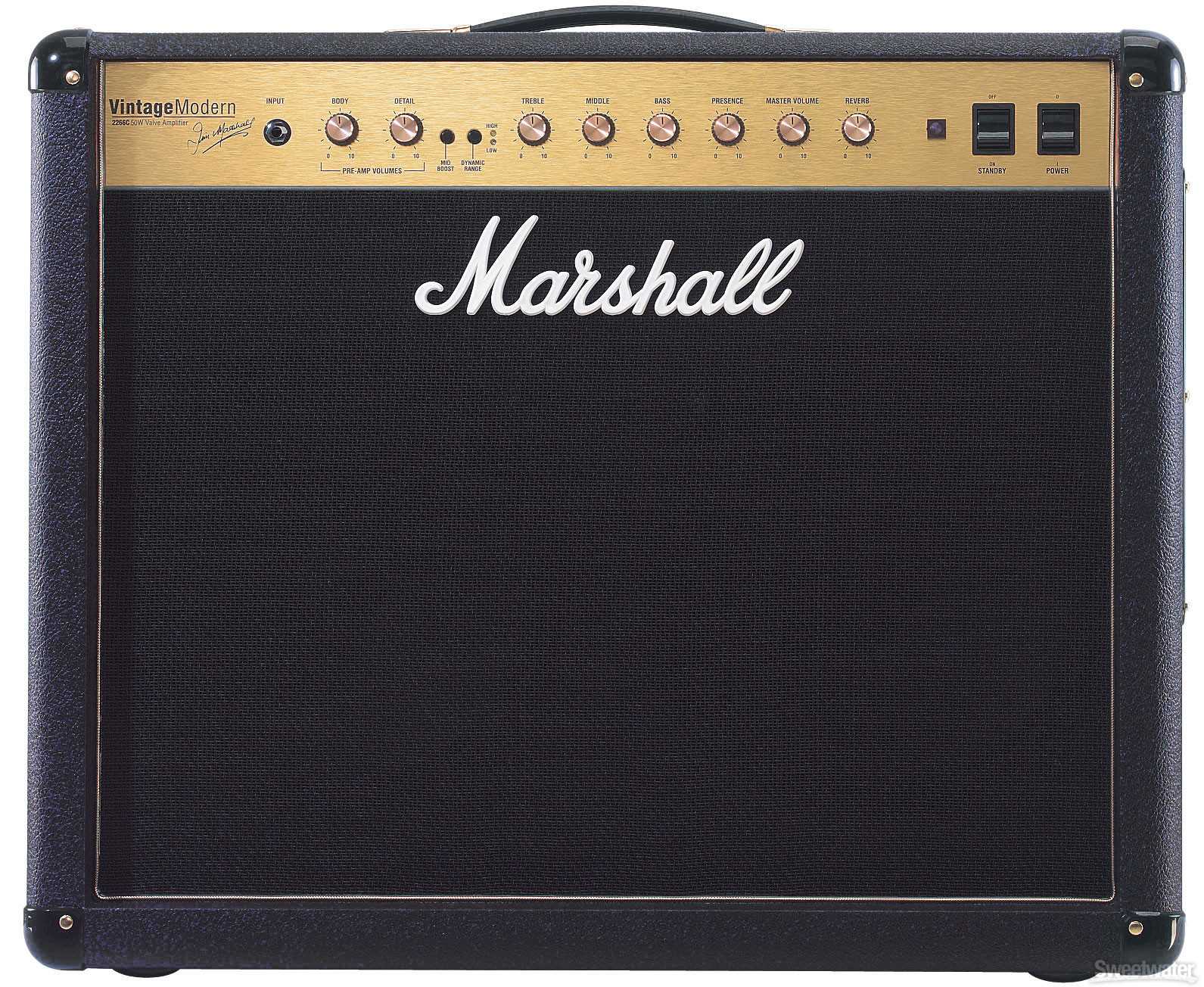

　　前面板的布局遵循乐器设备的操作逻辑，最上方是控制旋钮区域，从左到右依次排布输入增益、三段均衡、主音量、效果开关类旋钮，旋钮之间的间距预留了足够的手指操作空间，即使演出时快速调节参数也不会出现误触相邻旋钮的问题。旋钮下方是品牌标识区域与扬声器网罩，网罩采用金属框架加织物面层的结构，既能够阻挡异物进入箱体碰伤扬声器纸盆，又不会对高频声波的传播造成过多衰减，网罩通过隐藏式卡扣与箱体固定，后期维护更换扬声器时无需拆卸过多螺丝即可快速取下网罩。

　　箱体侧面与背部的结构做了散热预留，后级功放电路工作时会产生持续热量，背部的散热格栅位置与内部功放板的散热片位置完全对齐，形成自然对流的散热通道，长时间高功率工作时也不会出现内部积热导致的电路保护问题。背部同时预留了音频输入输出接口、电源接口的安装位，接口的安装法兰做了加厚处理，频繁插拔线材时不会出现接口松动移位的问题。

　　从安装边界尺寸来看，整体宽度控制在适合家用排练室摆放、小型车辆后备箱装载的范围，深度方向预留了扬声器磁钢与功放板的安装空间，不会出现内部元件干涉的问题，底部的四个橡胶脚垫高度一致，放置在地面时能够保持水平，同时脚垫的阻尼特性能够避免大音量工作时箱体出现共振移位，也能隔绝箱体与地面之间的硬接触，减少不必要的谐振杂音。内部结构上，扬声器的安装法兰做了加厚的木质衬圈，通过多颗螺丝均匀固定在箱体前面板内侧，固定点的受力均匀，大音量下扬声器工作时的振动不会带动前面板出现异常共振。功放板的安装位预留了绝缘垫片的安装间隙，避免电路与金属箱体部件接触出现短路风险，内部走线的卡槽也在结构设计时做了预留，线材可以沿着箱体内部的加强筋排布，不会与扬声器纸盆、散热片等运动/高温部件产生干涉。

　　在结构强度校核层面，箱体的板材拼接采用了榫卯加胶水的连接方式，相比单纯的钉子固定，长期大音量振动环境下不会出现拼接缝隙变大、箱体松动的问题，金属包角、提手、接口等受力部件的固定位置都做了局部板材加厚处理，反复受力也不会出现固定点脱落的问题。整体设计既还原了经典吉他音箱的外观辨识度，又在结构细节上针对实际使用场景的痛点做了优化，能够满足不同使用场景下的可靠性需求。
