带挂环LED发光迷你钥匙扣小玩具结构设计

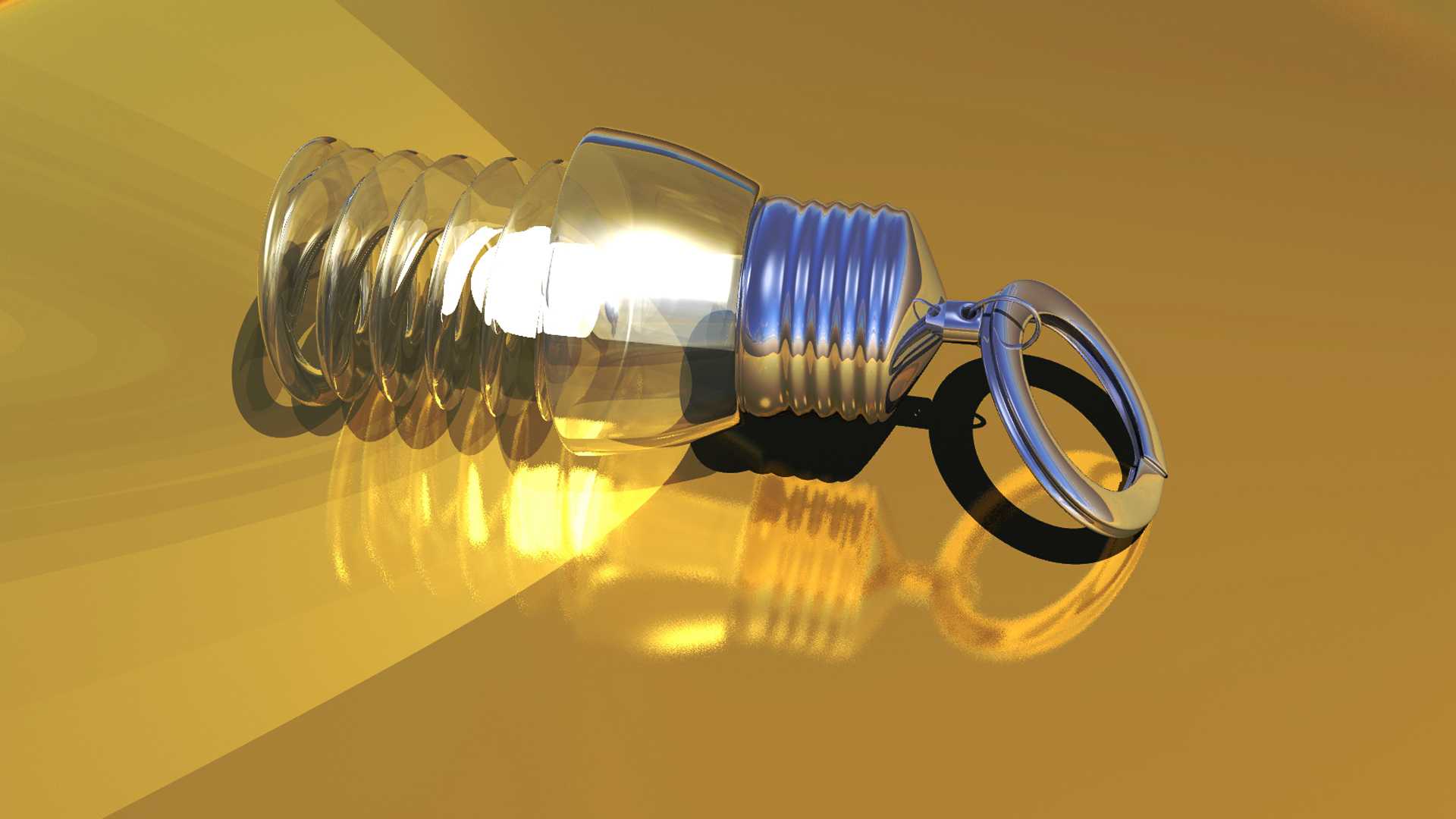

　　这类带挂环的LED迷你小物件，日常最常见的应用场景是作为随身钥匙挂饰，在夜间开门锁、楼道找物品、临时翻找包内小物件时提供短时间局部照明，也会作为展会小礼品、活动周边批量定制，部分户外爱好者也会将其挂在背包拉链上作为应急补光的备用小光源，避免在昏暗环境下摸找物品的不便。从结构设计逻辑来看，整个部件采用三段式拼接结构，靠近挂环的一端是标准E10小螺口灯头结构，这部分内部预留了纽扣电池的安装腔，螺牙的尺寸完全匹配通用小灯座的公差要求，既可以作为独立挂件使用，也能拧入对应规格的小灯座作为微型装饰光源使用，螺牙部分的壁厚控制在0.8mm，既保证螺纹旋合的结构强度，又不会因为壁厚过大挤占内部电池的安装空间。

　　中段的透明聚光罩采用弧面凸透镜纹理设计，不是光滑的等壁厚壳体，内壁做了一圈圈的环形折射棱，这部分的设计思路是把内置LED灯珠的点光源通过棱面折射打散，避免光线过于集中形成刺眼的强光斑，同时让光线的覆盖角度扩大到120度左右，满足近距离局部照明的光照范围需求，聚光罩和螺口底座的连接采用卡扣加超声波焊接的密封结构，接缝处做了0.3mm的溢胶槽，焊接后可以达到日常防泼溅的效果，避免雨天挂在包外时雨水渗入内部造成电路短路。尾部的挂环结构采用分体式铰接设计，连接环和主体螺口尾部的挂耳通过金属销轴铰接，挂环本身可以360度自由旋转，不会因为钥匙串的扭转造成连接件应力断裂，挂环的内孔直径控制在12mm，足够穿过常规的钥匙圈、背包织带挂扣，

　　挂耳部分的厚度做了1.2mm的加强，在挂环承受5kg以内的拉力时不会出现断裂变形。整个产品的外形总长度控制在45mm，最大直径处为18mm，属于可以单手握持的迷你尺寸，放在口袋里不会有明显的硌触感，外表面的金属质感镀层采用真空镀工艺处理，镀层厚度控制在0.05mm，既保证金属光泽的外观效果，又不会因为镀层过厚影响螺牙的旋合精度，镀层的附着力满足日常摩擦不脱落的使用要求。电路部分的设计采用极简的通断结构，没有设置额外的物理开关，通过拧动螺口部分让电池正负极接触或断开实现亮灭控制，这种设计省去了外置开关的结构空间，也避免了开关按键进灰、卡滞的故障点，内部的LED灯珠采用贴片式0603规格暖白光灯珠，工作电流控制在5mA，

　　搭配两颗CR927纽扣电池可以实现累计10小时以上的连续照明时长，完全满足日常临时补光的使用需求。在建模过程中，所有配合面的公差都按照IT12级的五金件配合公差设置，螺牙部分按照通用公制小螺牙的标准参数建模，没有做自定义的非标螺牙，保证后续开模生产时零件的互换性，聚光罩的脱模斜度设置为1.5度，避免注塑生产时出现粘模、顶白的缺陷，挂环的铰接孔和销轴的配合采用间隙配合，间隙量控制在0.1mm，既保证转动顺畅，又不会出现明显的晃动旷量。这类小物件虽然结构简单，但在细节设计上需要兼顾使用手感、结构强度、装配便捷性多个维度，比如螺口尾部和挂耳的过渡位置做了R2的圆角过渡，避免应力集中造成挂耳根部断裂，聚光罩的外表面做了高光抛光处理，提升外观质感的同时也减少日常使用时的划痕残留，电池仓的内部尺寸比纽扣电池的标称尺寸大0.2mm，方便电池的更换安装，同时在仓内设置了两个小凸点，避免电池在仓内晃动造成接触不良。
