菱形带座外球面轴承FL205结构设计

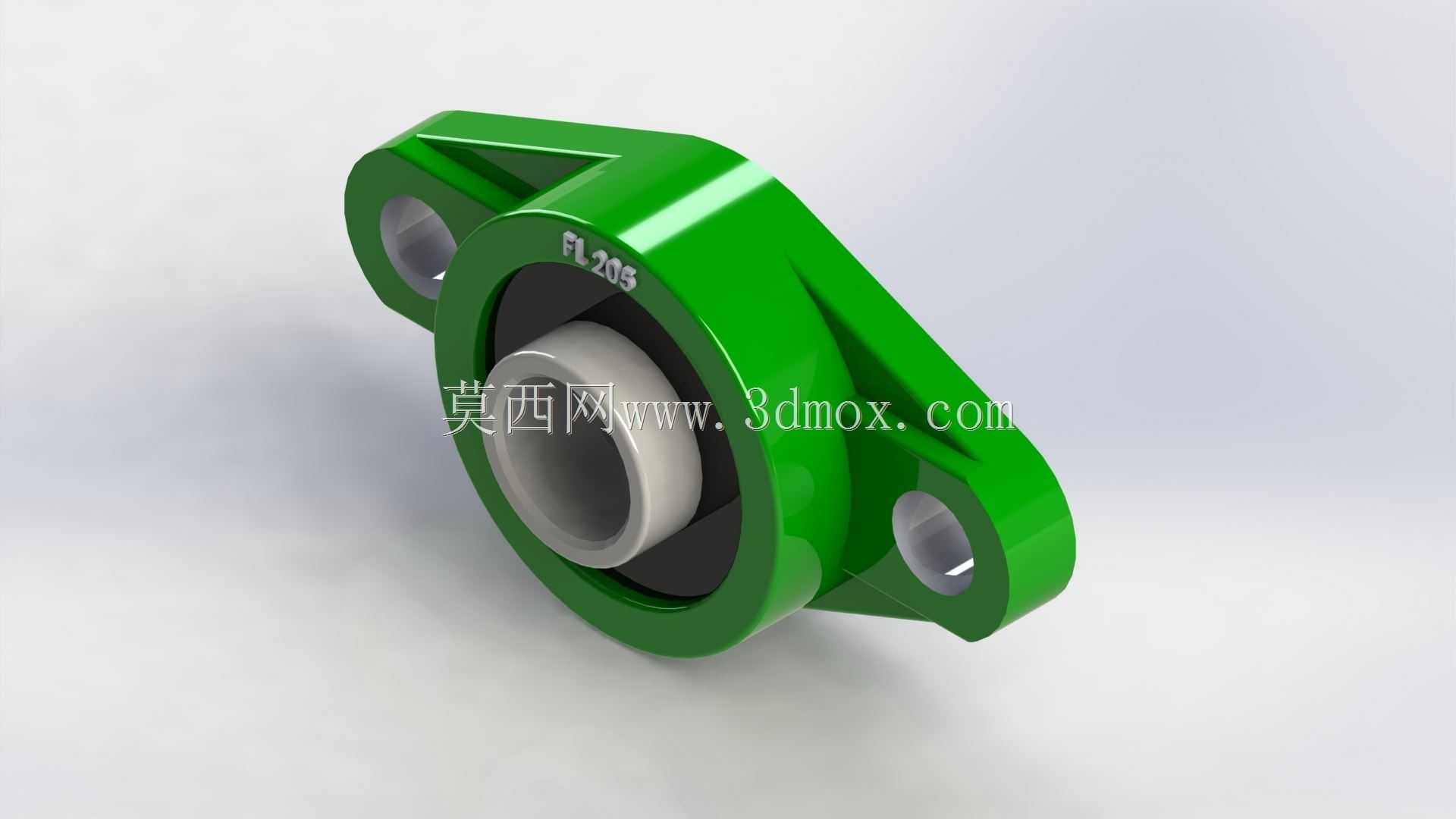

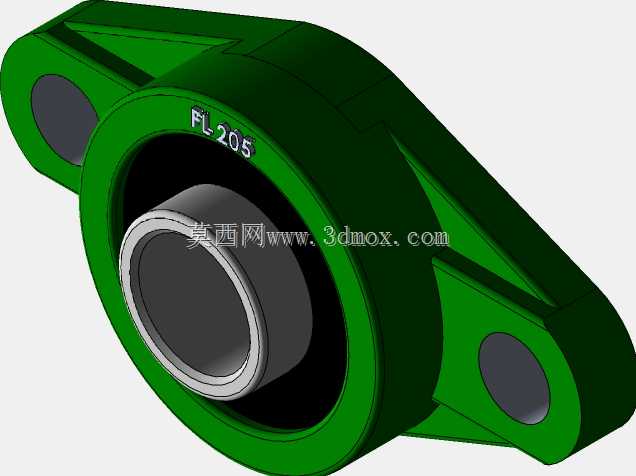

这款菱形法兰式带座外球面轴承组件，是轻工输送、食品包装、小型农机、纺织设备等领域极为常用的传动支撑部件，主要作用是为旋转传动轴提供稳定的径向支撑，同时补偿轴系运行中产生的少量同轴度误差，降低安装调试的精度要求，提升整套传动机构的运行可靠性。

从实际应用场景来看，这类轴承座常被用在皮带输送机的从动辊支撑、小型流水线的辊筒固定、农用机械的传动轴定位、包装设备的送料辊安装等位置，相比立式轴承座，菱形法兰的安装形式更适合安装面空间有限、需要从端面直接锁附固定的工况，两个安装耳的布局能够在有限的安装面积内提供足够的锁紧强度，避免设备运行过程中轴承座出现移位、松动的问题。

产品功能设计上，组件集成了外球面球轴承与铸造轴承座两部分，轴承内圈带有顶丝结构，安装时可以直接将内圈锁固在转轴上，无需额外设计轴肩定位，大幅简化轴系的加工工序；轴承外圈与座体采用球面配合形式，能够自动补偿轴安装时产生的角度偏差，抵消机架焊接、装配带来的形位误差，避免轴承因别劲出现过早磨损、发热抱死的问题。座体采用菱型两孔安装布局，相比四孔方形法兰座体积更小巧，重量更轻，在满足支撑强度的前提下能够有效降低设备整体重量，减少安装占用空间。

设计思路层面，这款轴承座优先考虑了安装便捷性与运行可靠性，座体的安装孔距经过标准化设计，适配行业通用的安装尺寸规范，两个安装耳的厚度做了加强处理，避免螺栓锁紧时出现耳板断裂的问题；轴承安装腔的球面加工精度严格匹配外球面轴承的外圈弧度，保证调心功能顺畅，同时座体边缘做了圆弧过渡处理，既减少铸造应力集中，也能避免安装维护时尖锐边角划伤操作人员。

外形尺寸与安装边界方面，该款FL205规格适配25mm直径的传动轴，两安装孔的中心距为100mm，安装孔分别适配M12与M16规格的固定螺栓，安装时只需要在安装面板上加工对应位置的两个通孔，穿入螺栓锁紧即可完成固定，不需要额外加工定位止口；座体整体突出安装面的高度经过优化，既保证轴承外圈有足够的支撑包裹长度，也不会过度占用轴端的轴向空间，适配多数紧凑布局的传动结构设计。座体表面采用绿色涂装处理，具备基础的防锈能力，适配多数工业设备的常规使用环境，在常规粉尘、少量潮气的工况下能够长期稳定运行，不需要频繁的维护保养，只需要定期通过轴承上的注油孔补充润滑脂，即可保证长期顺畅运转。
