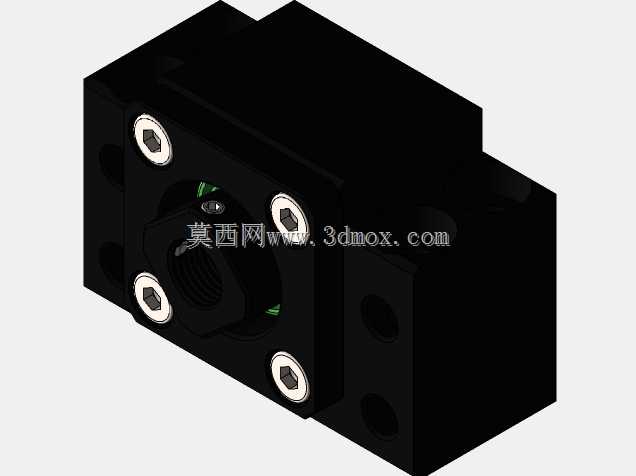

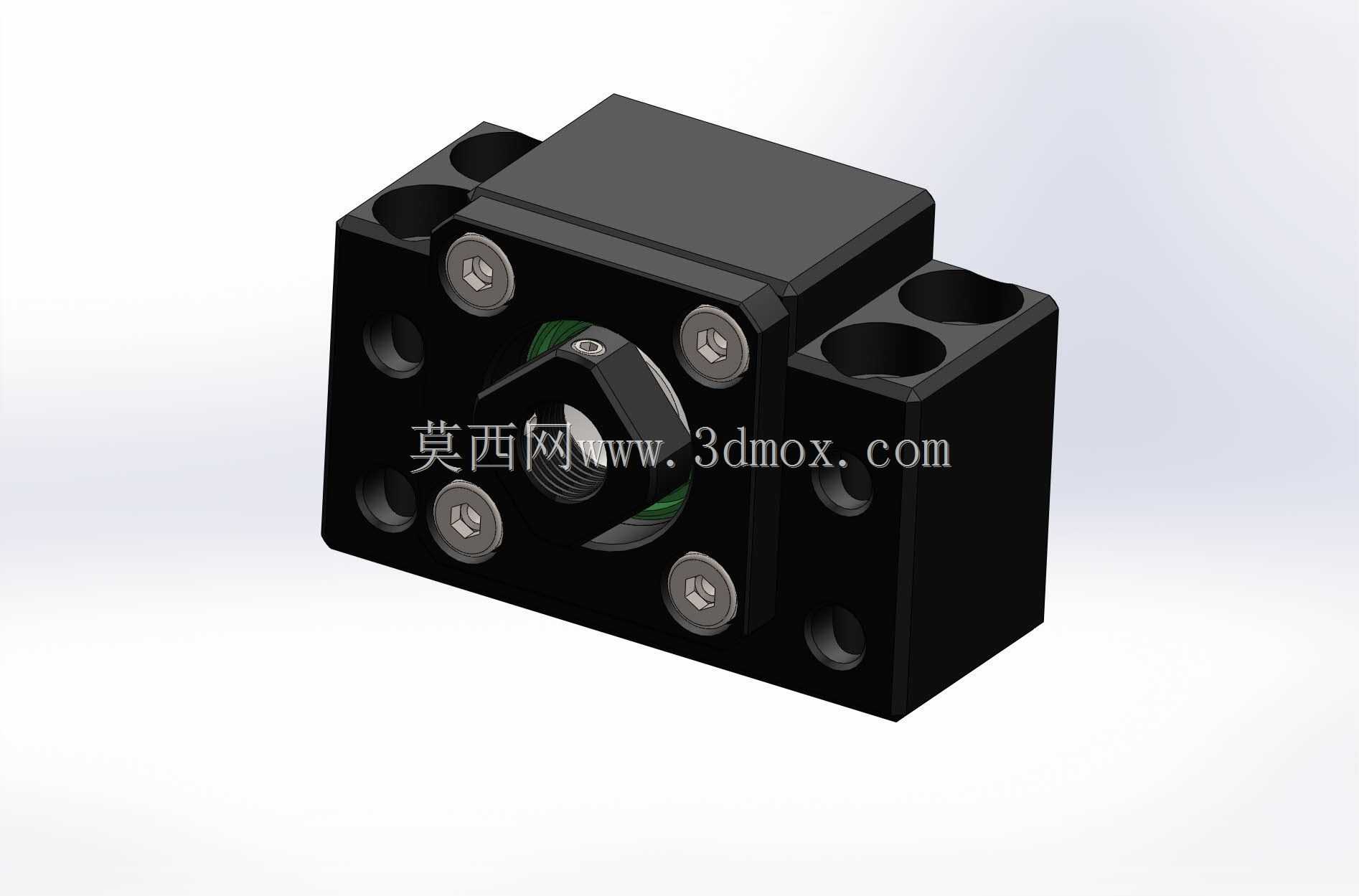

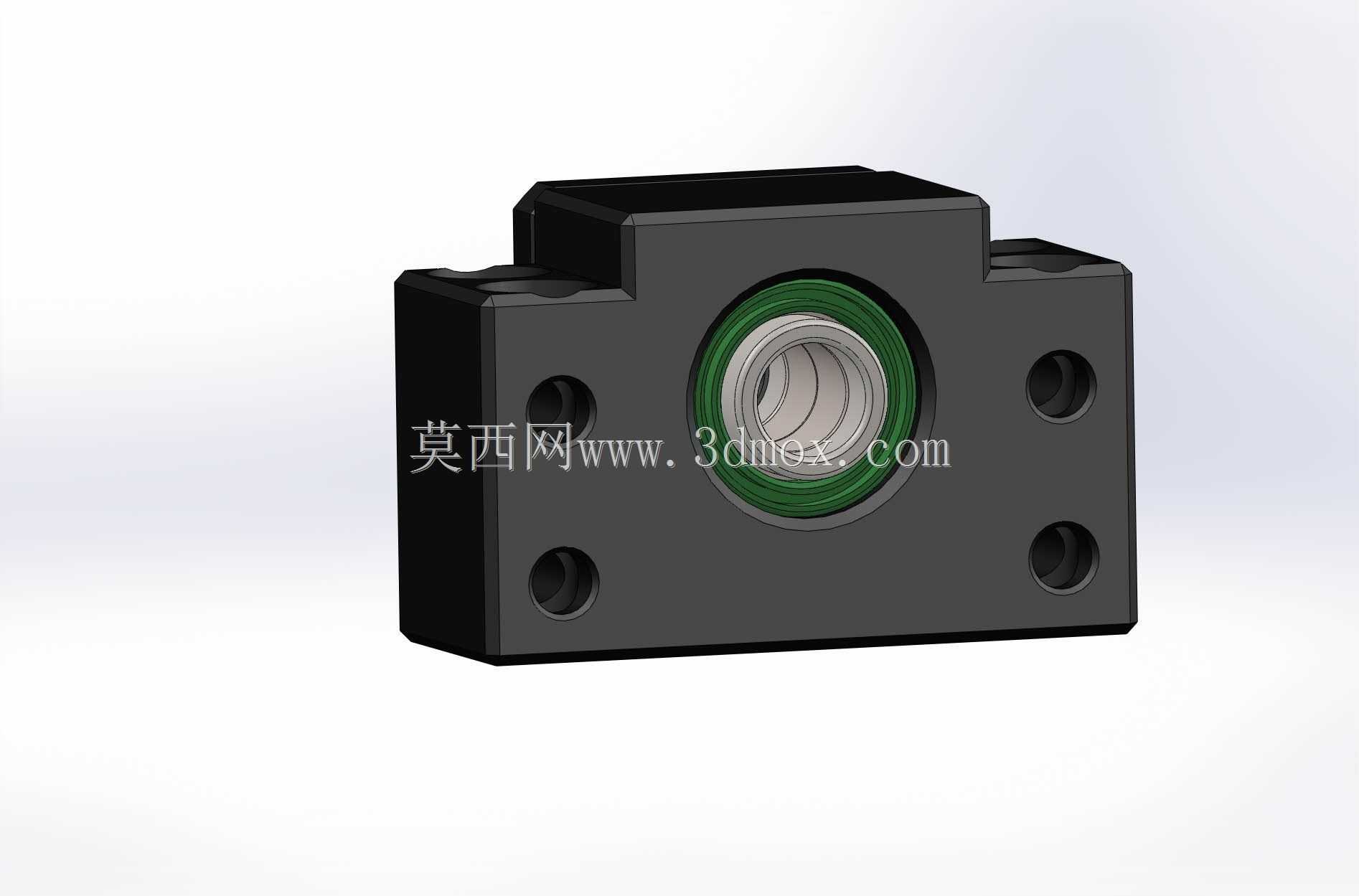

BK10型滚珠丝杠固定侧支撑轴承座

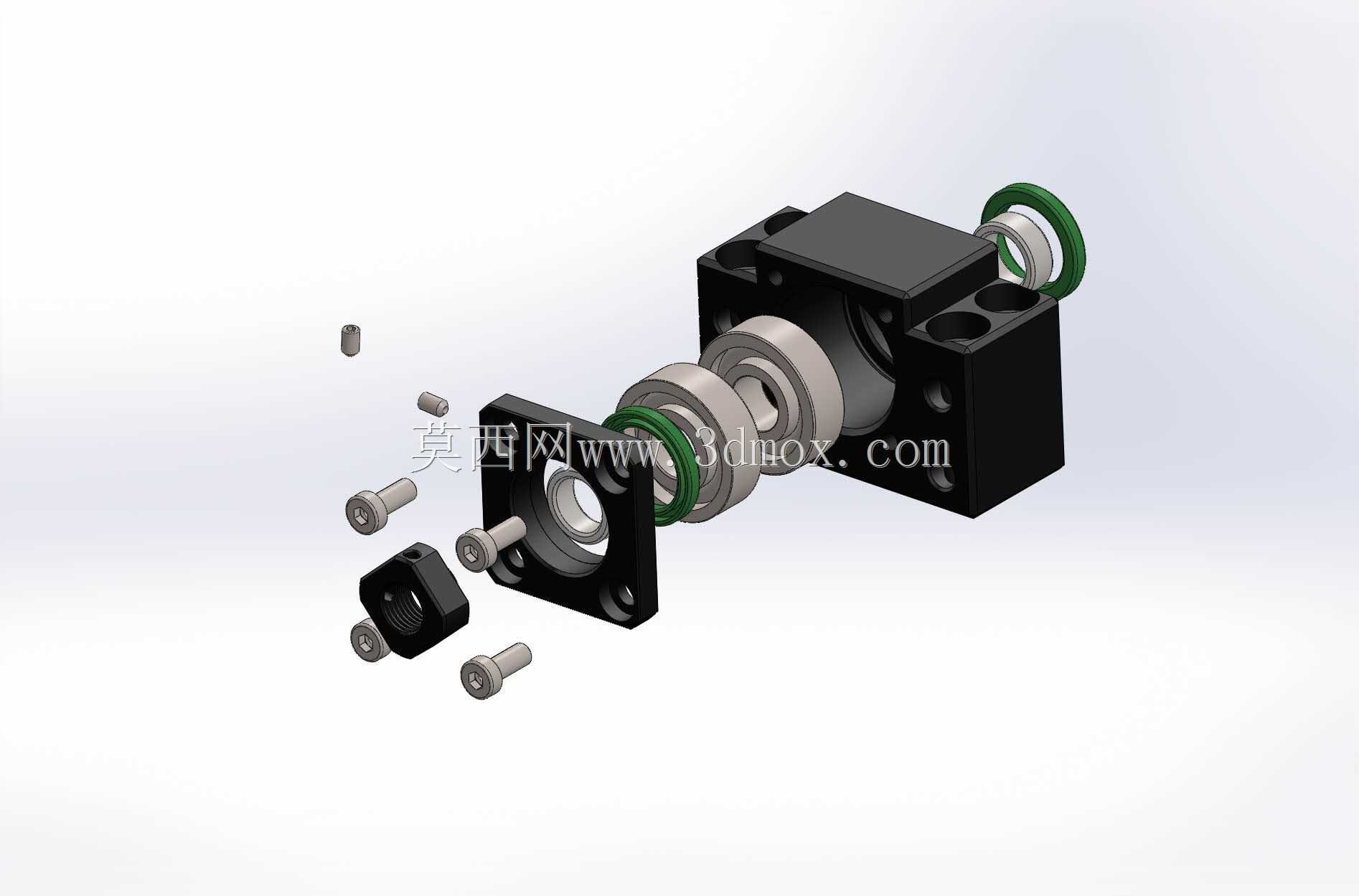

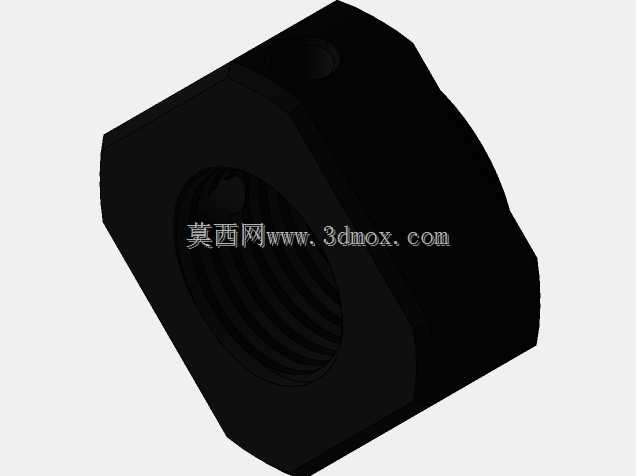

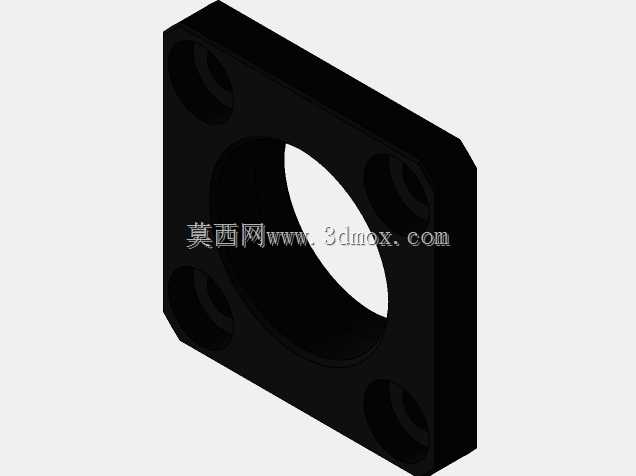

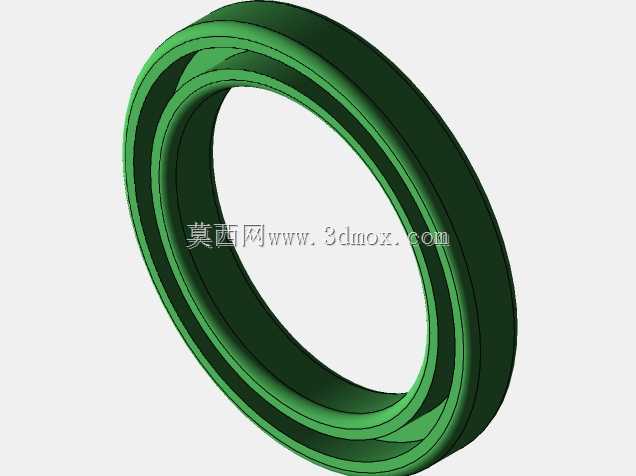

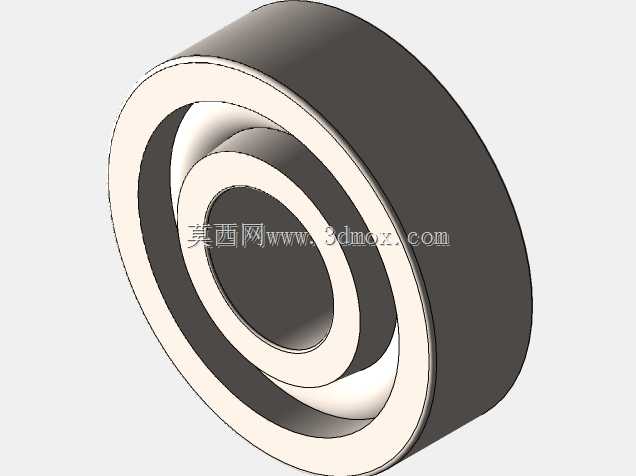

这款支撑座是滚珠丝杠传动系统里的核心固定侧支撑部件，主要应用在精密直线传动场景中，常见于数控加工设备的进给轴、自动化点胶设备的位移模组、电子制造产线的移栽机构、精密检测仪器的位移平台等需要精准控制直线运动位置的设备上，承担滚珠丝杠端部的径向载荷与轴向载荷，约束丝杠的轴向窜动，保障传动过程的回转精度与运行稳定性。在实际设备运行中，固定侧轴承座需要同时承受丝杠转动带来的径向切削反力、工作台加减速产生的轴向冲击载荷，还要维持轴承的预紧状态，避免丝杠高速回转时出现抖动、偏移，直接影响整套传动机构的定位精度与重复定位误差。从设计思路来看，这款支撑座采用集成式方块结构，将成对安装的角接触轴承内嵌于座体内部，出厂时就完成了轴承预紧调整，无需使用者自行配对装配轴承，能够大幅降低现场安装的调试难度，避免人工装配预紧不当导致的轴承早期磨损、精度丧失问题。座体采用高刚性碳钢材质加工，表面做发黑防锈处理，兼顾结构刚性与环境耐候性，四个角预留的沉头安装孔可以直接将座体固定在设备安装基准面上，正面的锁紧结构用于锁紧丝杠轴端，防止丝杠运转过程中与轴承内圈发生相对滑移，侧面的通孔用于安装固定端盖，压紧轴承外圈避免轴向窜动。从安装边界来看，这款支撑座适配轴径8毫米的滚珠丝杠，整体方块外形紧凑，安装孔位间距符合行业通用互换标准，可以直接替换同规格的市面同类产品，安装时需要保证座体安装面与丝杠轴线的垂直度，避免轴承承受额外的偏载力矩，座体的外形尺寸预留了足够的扳手操作空间，锁紧螺母的位置方便用户后期维护时调整预紧力，内嵌的轴承自带密封结构，可以阻挡加工场景中的切削液、粉尘进入轴承内部，延长支撑组件的整体使用寿命，在高速进给的传动场景中，这种预紧式固定支撑座能够有效降低丝杠的临界转速限制，提升整套传动系统的最高运行速度，减少运转过程中的振动与噪音。
