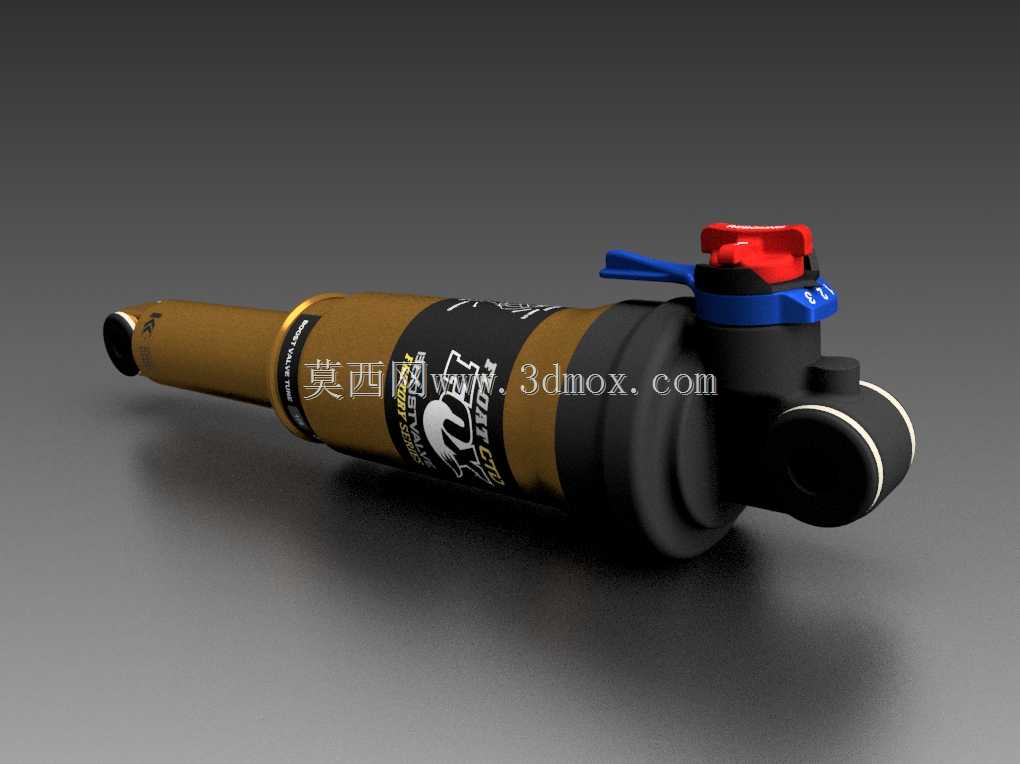

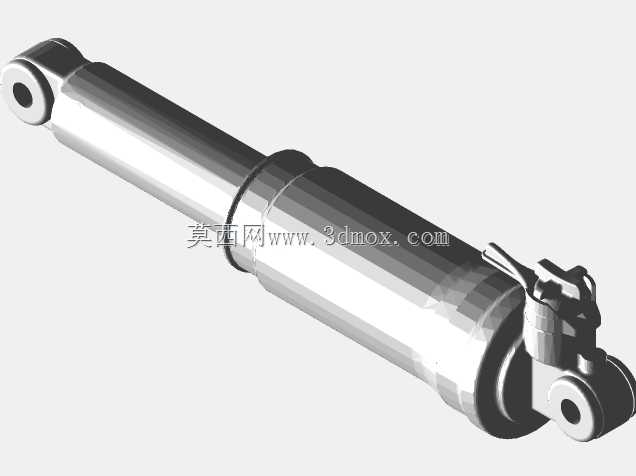

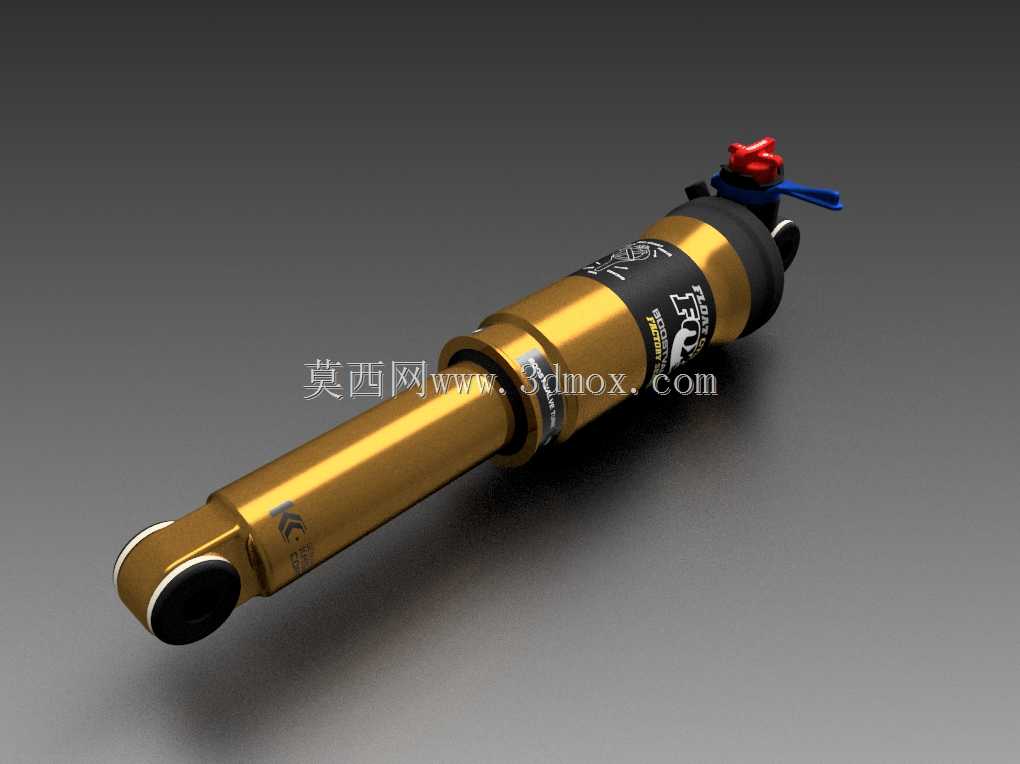

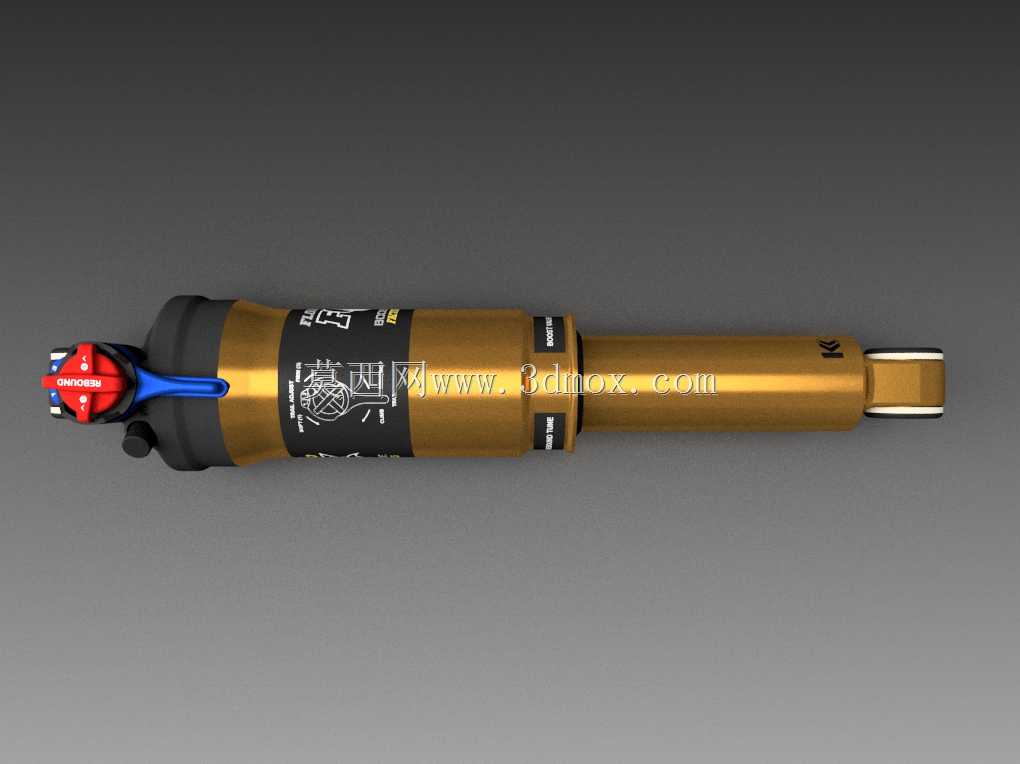

山地车后避震CTD增压阻尼结构

该结构主要应用于山地自行车的后悬挂系统，适配林道、全山地、enduro等多种骑行场景，是连接车架后三角与主车架的核心缓冲部件，能够在骑行过程中过滤路面传递的颠簸冲击，既提升骑行者的操控舒适度，也能避免轮组因硬冲击出现弹跳失稳，保障复杂非铺装路面下的轮胎抓地力，让骑行动作更可控。在实际使用中，该结构可应对碎石路、树根落差、连续起伏坡道等多种复杂路况，通过内部阻尼油路与气室结构的配合，吸收不同强度的冲击能量，避免冲击力直接传递到车架与骑行者身上，降低长时间越野骑行的身体疲劳感，同时减少车架因反复冲击出现的金属疲劳损伤，延长整车使用寿命。从功能特性来看，该结构搭载CTD阻尼调节逻辑，可根据骑行路况切换不同阻尼档位：爬坡档位下阻尼锁止度更高，减少踩踏过程中避震结构往复泄力，提升踩踏传动效率；林道档位下阻尼处于中等压缩阻尼区间，兼顾小震动过滤与大冲击支撑；下坡档位下阻尼全开，可快速吸收大落差带来的强冲击，避免打底失效。同时结构集成的增压阻尼设计，可在高速压缩工况下自动提升阻尼支撑力，避免连续冲击下阻尼油过热出现性能衰减，保障长距离下坡过程中的阻尼表现一致性。设计思路上，整体采用同轴筒式布局，将气室、阻尼油路、调节机构全部集成在筒身内部，在保证结构强度的前提下尽可能压缩整体径向尺寸，避免与车架后三角、后轮组、传动变速部件出现运动干涉。外筒采用高强度铝合金材质做阳极氧化处理，既降低整体重量，也提升表面耐磨耐刮性能，适配户外复杂使用环境。端盖处的鱼眼连接结构内置自润滑轴承，可在悬挂摆动过程中自适应小角度偏转，避免连接部位出现卡滞或异常磨损。从安装边界来看，整体为同轴圆柱结构，两端安装孔中心距符合主流山地车后避震的安装规格，两端连接头的径向尺寸经过严格校核，安装后随后三角摆动的全行程范围内，筒身与车架管材、碟刹夹器、后轮轮胎的最小安全间隙满足行业设计要求，无需额外修改车架结构即可适配对应规格的山地车架。筒身中部的调节拨杆位置经过人体工学优化，骑行者无需下车即可通过拨杆快速切换阻尼档位，操作便捷。
