轨道交通用重型钢结构支撑托架结构

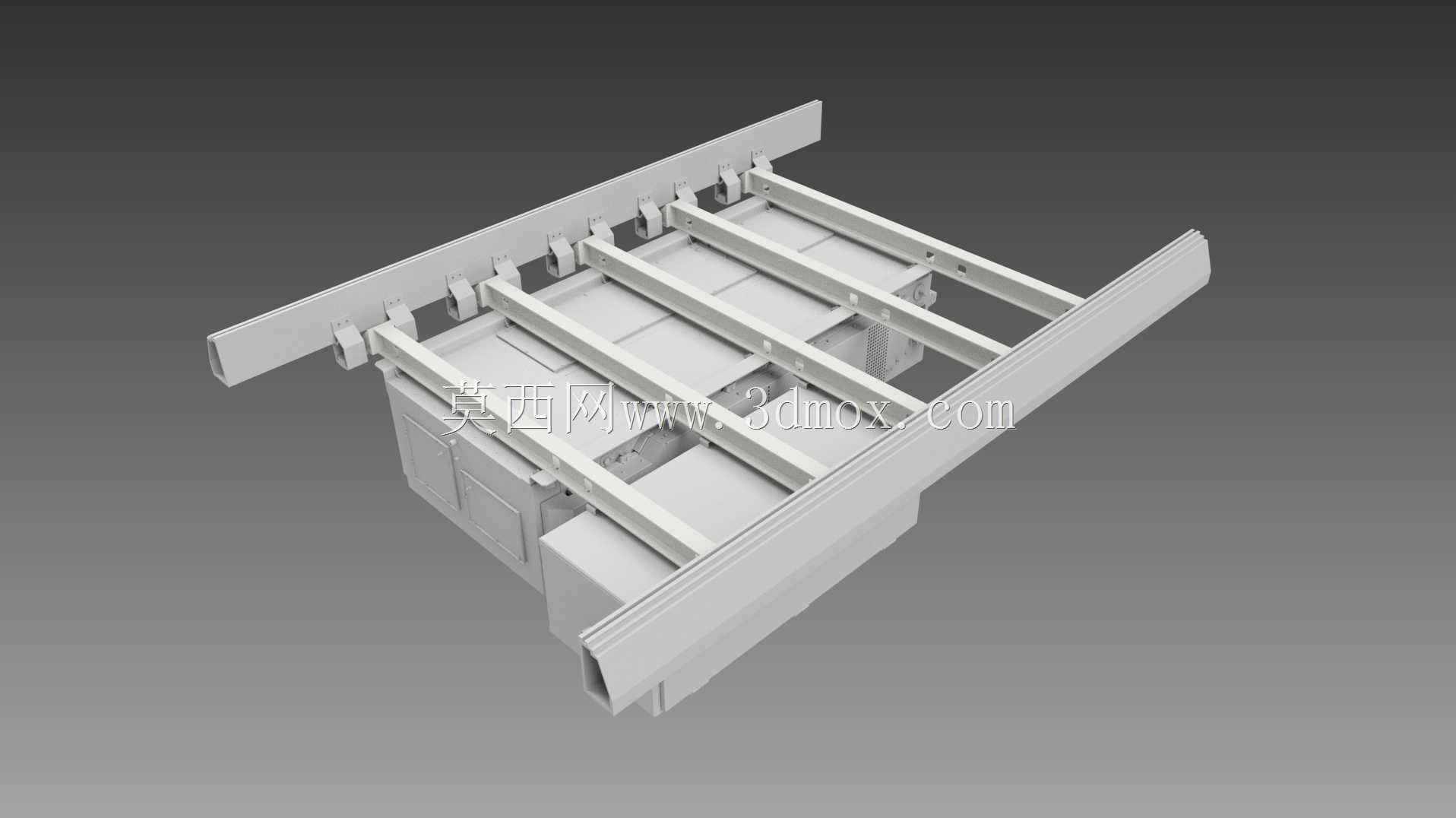

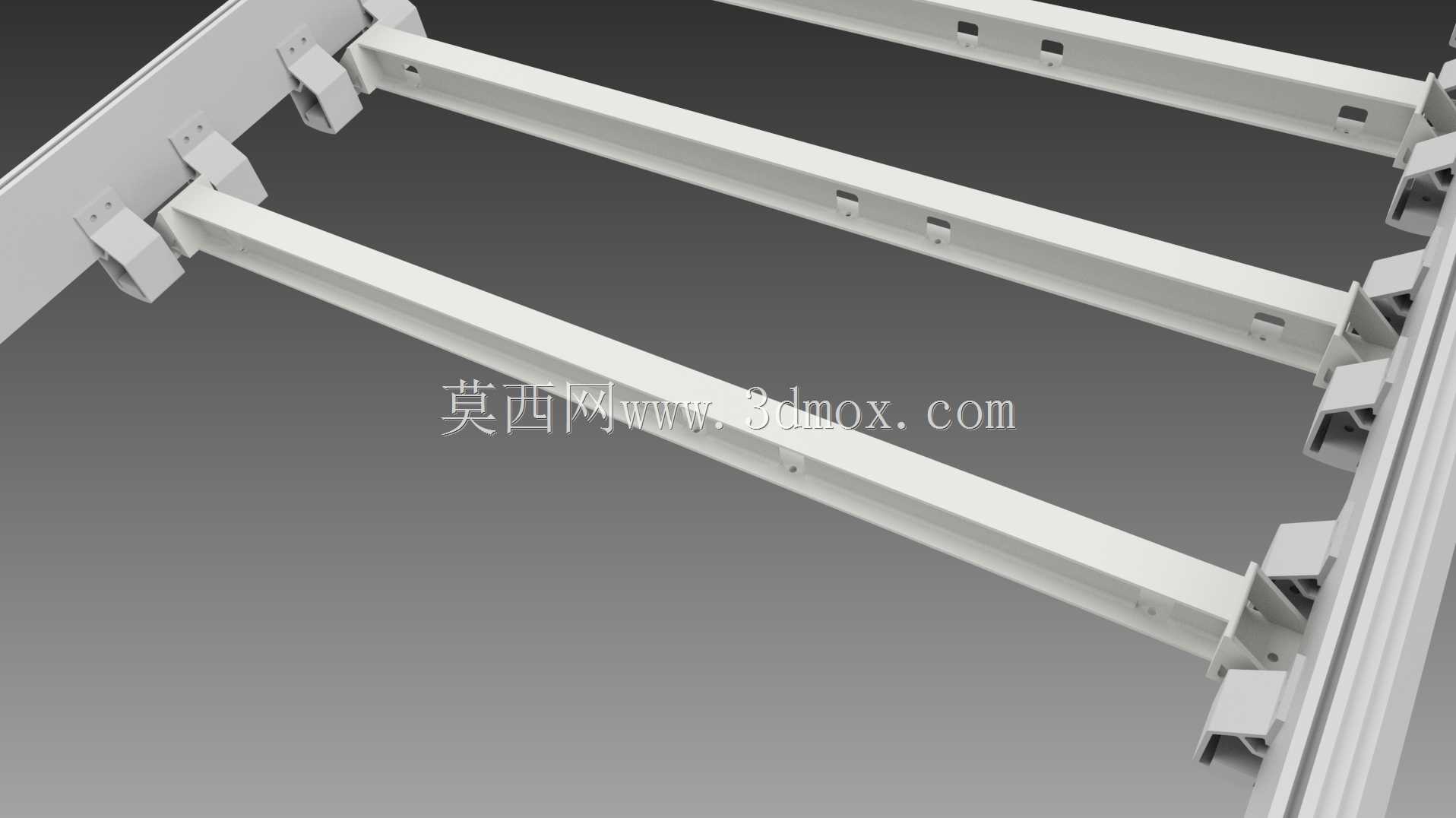

　　该支撑托架主要应用于轨道交通轨旁设备安装、变配电设备底部承载场景，作为核心承重传力构件，承担上部设备的静载荷、运行振动载荷以及外部环境带来的横向冲击载荷，可适配户外露天、隧道内等多种安装工况，能够在长期交变载荷作用下保持结构稳定性，避免上部设备出现位移、沉降等问题。从结构功能来看，托架采用主次梁分层承载的设计逻辑，纵向布置的主梁作为主要承力梁，沿设备长度方向延伸，直接承接上部设备传递的竖向载荷，主梁选用等边角钢拼接成型，截面规格匹配130x130x12的等边角钢参数，单根主梁的抗弯截面模量经过核算，可满足35kg级上部设备的承重需求，同时预留1.5倍以上的安全冗余，应对突发的冲击载荷。横向布置的次梁垂直于主梁方向排布，

　　共设置9组支撑点位，次梁通过焊接或螺栓连接的方式与主梁固定，将上部设备的集中载荷均匀分散到各根主梁上，避免局部载荷过大导致主梁变形，次梁的间距根据上部设备的底部安装孔位匹配设置，保证安装时螺栓可直接穿入对位，无需现场额外打孔调整。托架两侧设置的纵向安装边梁，一方面作为整个托架的侧边加强结构，提升整体框架的抗扭刚度，避免托架在吊装、运输过程中出现框架扭曲变形，另一方面边梁上预留的安装孔位可用于托架与底部基础的固定连接，可适配混凝土基础预埋螺栓固定、钢结构平台焊接固定等多种安装方式，安装边梁的高度与主梁保持齐平，保证整个托架的底部支撑面处于同一水平面，安装后不会出现倾斜问题。设计过程中充分考虑了钢结构件的加工工艺性，

　　所有型钢的切割端面均做倒角处理，避免尖锐边角在安装过程中划伤施工人员，焊缝位置统一设置在型钢的拼接内侧，外部无突出焊瘤，既保证了焊接强度，也提升了整体外观的平整度，表面可根据使用场景做热镀锌防腐处理或喷塑处理，适配户外高湿、高腐蚀环境的使用需求。从安装边界来看，整个托架的外形尺寸根据上部设备的底部轮廓设置，长度方向与上部设备的长度匹配，宽度方向比上部设备两侧各多出50mm的安装操作空间，方便施工人员在安装时进行螺栓紧固操作，托架的整体高度控制在合理范围内，既保证了底部有足够的通风、布线空间，也不会因为高度过高导致上部设备的重心抬升，影响整体稳定性。在载荷传递路径设计上，上部设备的载荷首先通过安装接触面传递到横向次梁，

　　次梁通过连接节点将载荷分散传递到纵向主梁，最终通过主梁两端的安装边梁将全部载荷传递到下部基础，整个传力路径清晰，没有应力集中的薄弱节点，所有连接位置的强度均经过校核，连接节点的承载能力不低于主梁本身的承载能力，避免出现节点先于构件破坏的问题。针对轨道交通场景下的振动问题，托架的结构固有频率经过优化，避开了轨道交通运行时的常见振动频率区间，避免运行过程中出现共振问题，减少振动对上部设备的影响，同时各型钢之间的连接位置均设置了防松结构，在长期振动环境下不会出现连接螺栓松动、焊缝开裂等问题。该托架的结构设计也兼顾了现场安装的便捷性，整体框架可在工厂预制完成后整体运输到现场，无需现场进行大量焊接作业，仅需通过螺栓将托架与基础、上部设备连接即可完成安装，大幅缩短现场施工周期，降低现场施工的难度和安全风险。
