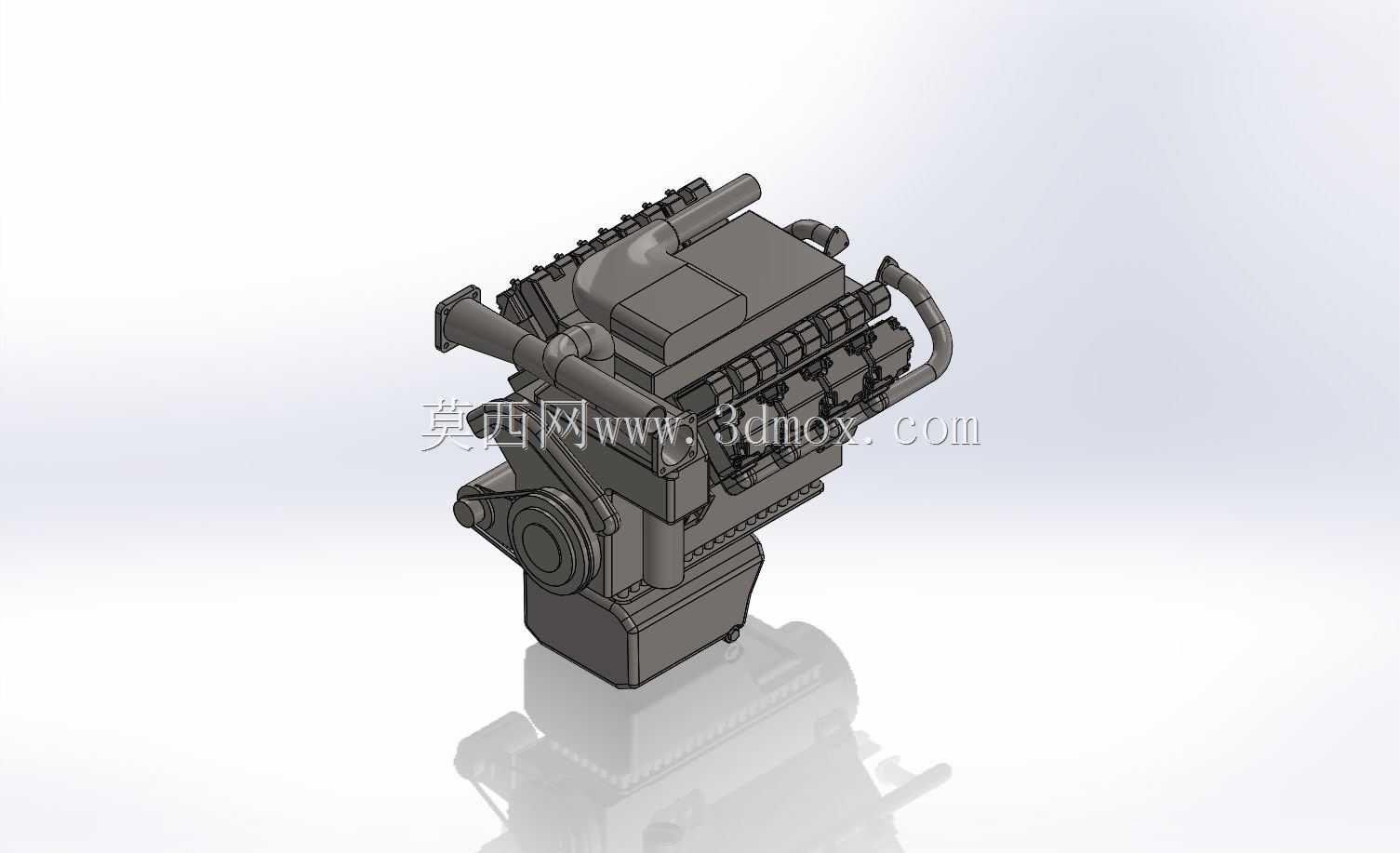

道依茨TCD2015柴油发动机结构建模

　　在非道路移动机械、重型商用车、固定式动力机组的配套场景里，直列六缸柴油发动机始终是中高功率段动力选型的核心选项，道依茨TCD系列机型凭借稳定的工况适应性，在装载机、平地机、矿用自卸设备、备用柴油发电机组等领域有着极广的装机覆盖。做这款机型的三维建模时，最先要锚定的是整机的安装边界，毕竟这类动力单元最终要嵌入设备的动力舱，安装孔位的相对位置、整机的外廓尺寸偏差会直接影响后续的管线布置、悬置匹配，建模过程中参考了公开的整机外形数据表，结合实物拆解照片反复核对了缸体、缸盖、进排气侧附件的相对位置，保证整体尺寸和实际装机尺寸的偏差控制在结构设计允许的公差范围内，不会出现建模完成后无法匹配安装位的问题。

　　从功能结构来看，这款机型的主体结构分为缸体总成、缸盖总成、配气机构、燃油供给系统、润滑系统、冷却系统、进排气系统几大模块，建模时没有做过度的细节简化，也没有冗余的非结构特征堆砌：缸体部分还原了湿式缸套的安装台阶、主轴承座的加强筋结构、两侧的工艺孔与安装凸台，这些结构是后续做悬置支架设计、附属部件安装的基准面，不能随意省略；缸盖部分梳理了进排气道的走向、喷油器的安装角度、气门室罩盖的密封面轮廓，保证和缸体的结合面完全贴合，没有错位间隙。进排气侧的管路布置是建模的重点之一，实际装机时进气管路要连接空滤器、中冷器，排气管路要对接增压器、后处理装置，所以管路的走向、弯折半径、法兰接口的位置都严格对照实物比例还原，避免后续做整机布置时出现管路干涉的问题。

　　建模过程中特意区分了不同部件的材质视觉特征，比如缸体缸盖的铸铁质感、进气管路的铸铝质感、管路卡箍的金属件特征、油底壳的冲压钢板特征，不是所有部件都用统一的材质渲染，方便结构设计人员快速区分不同功能模块。对于外部附件的布局，比如燃油滤清器、机油滤清器、启动马达、发电机、水泵、机油冷却器这些外围部件，都按照实际装机的位置做了排布，没有随意挪动位置——要知道在实际设备的动力舱里，这些附件的位置直接决定了维护保养的操作空间，比如机油滤清器的位置要预留出机滤拆装的扳手操作空间，燃油滤清器的位置要方便日常排水保养，启动马达的位置不能和车架大梁产生干涉，这些实际工程中的约束，在建模时都做了对应的考量，不是单纯把部件堆在缸体上就完成工作。

　　从设计思路上来说，这款模型没有做内部的活塞、连杆、曲轴等运动件的深度拆解建模，核心定位是面向整机布置、安装匹配、外围管线设计的结构参考模型，所以重点保证的是外部轮廓、安装接口、部件相对位置的准确性，对于内部不影响外部安装的结构做了适度简化，既控制了模型的整体体量，又能满足绝大多数工程场景的使用需求。比如油底壳的轮廓，完全按照实际的倾斜角度、放油螺塞的位置还原，因为油底壳的下部是整机的最低点，直接决定了设备的通过性，在做工程机械底盘布置时，这个尺寸是必须要核对的关键参数，不能有偏差；飞轮壳的连接法兰尺寸、安装孔位分布也按照标准接口还原，方便后续匹配不同型号的变速箱、液压泵取力装置。

　　在实际工程应用中，这类发动机三维模型最常用的场景有几个：一是新设备研发阶段的动力舱布置校核，设计人员可以直接导入模型，核对动力舱的空间是否足够，悬置支架的安装位置是否合理，进排气管路、燃油管路、冷却水管路的走向是否会和其他部件产生干涉；二是做设备的维护保养培训时，可以用模型直观展示各个保养部件的位置，讲解日常检查、耗材更换的操作要点；三是做改装场景的适配设计，比如给原有设备更换这款动力单元时，可以提前通过模型核对安装位、连接接口的匹配度，减少实物试装时的反复修改工作量。建模时特意保证了各个部件的装配关系符合实际装配逻辑，比如缸盖螺栓的分布位置、各个附件的安装螺栓孔凸台都做了还原，不是把各个零件无约束地拼凑在一起，方便后续如果需要做局部结构修改时，可以直接基于现有模型进行特征编辑，不需要重新搭建基础结构。

　　另外，对于发动机上的各个传感器安装位，比如机油压力传感器、水温传感器、转速传感器的位置，也按照实际布局做了还原，这些位置是后续做电气线束布置的基准，线束的走向、长度都要基于这些接口位置来规划，要是传感器位置建模出现偏差，后续线束布置就会出现长度不够、走向不合理的问题。还有增压器的安装位置、进回油口的方向，也严格对照实物还原，增压器作为排气侧的高温部件，周边要预留足够的隔热空间，不能和相邻的管线、橡胶件靠得太近，这些工程上的安全距离要求，在建模确定部件位置时就已经做了考量，保证模型导入装配环境后，不需要再大幅度调整部件位置就能直接用于布置校核。整体建模过程始终围绕工程实用的核心，没有做华而不实的过度渲染，所有结构特征的还原都服务于实际的结构设计、选型匹配工作，保证模型能真正落地到工程设计环节使用，而不是单纯的外观展示道具。
