单级圆柱齿轮减速机三维结构设计

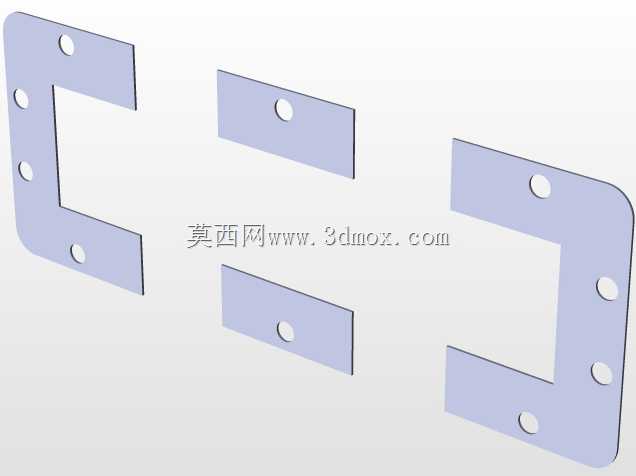

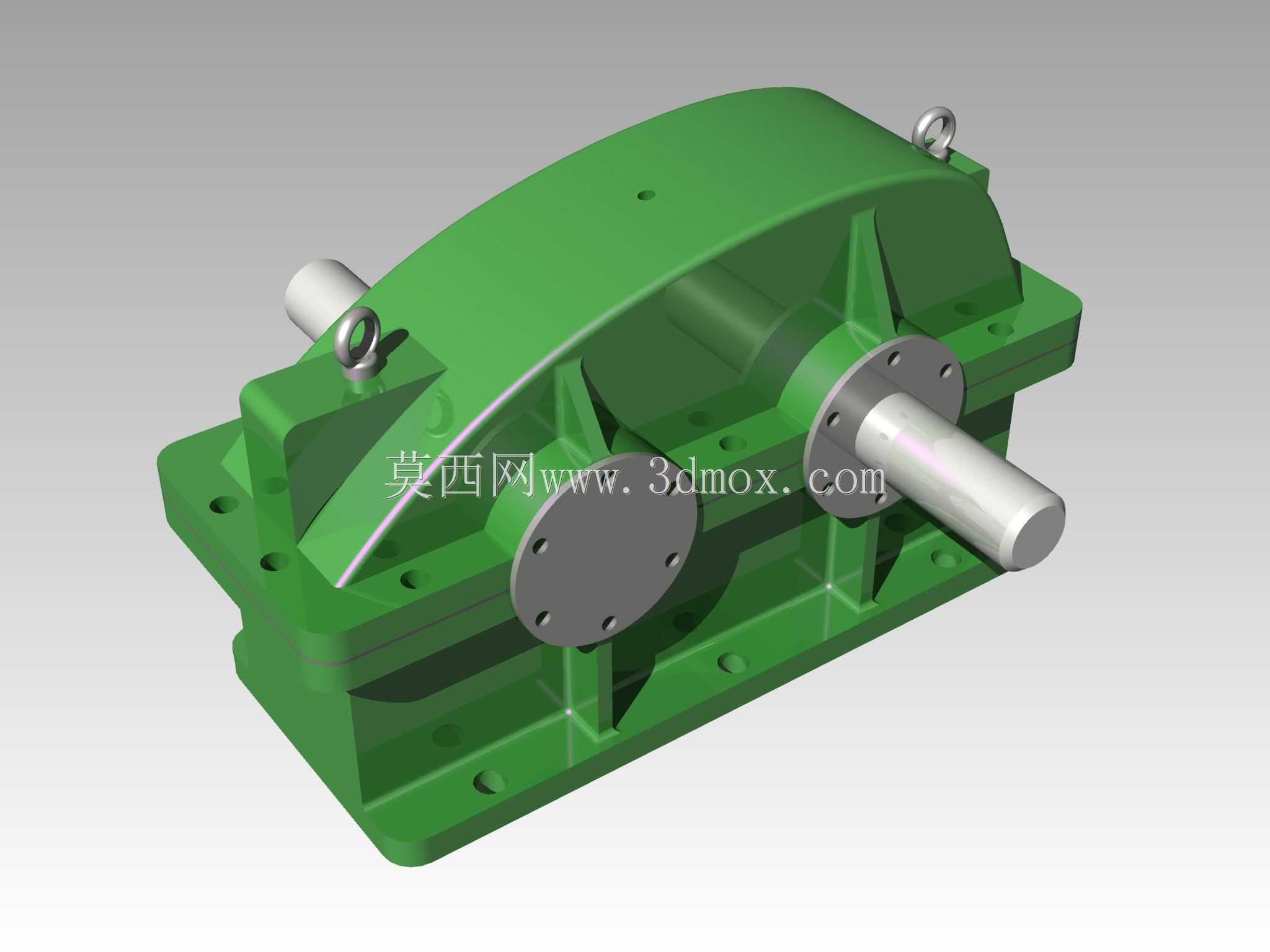

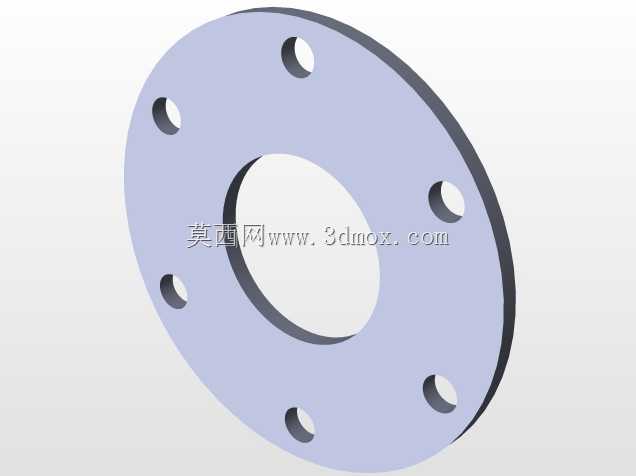

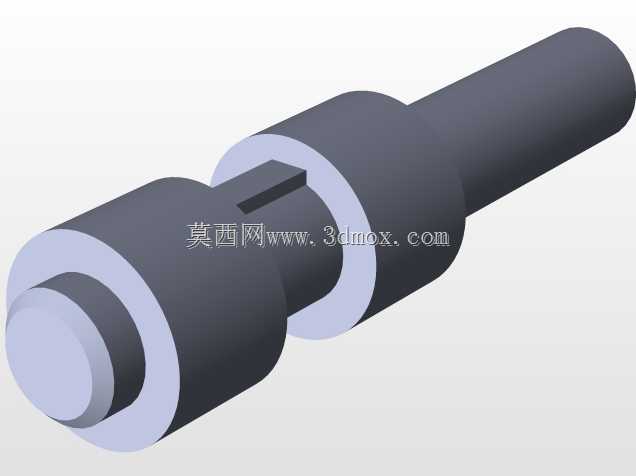

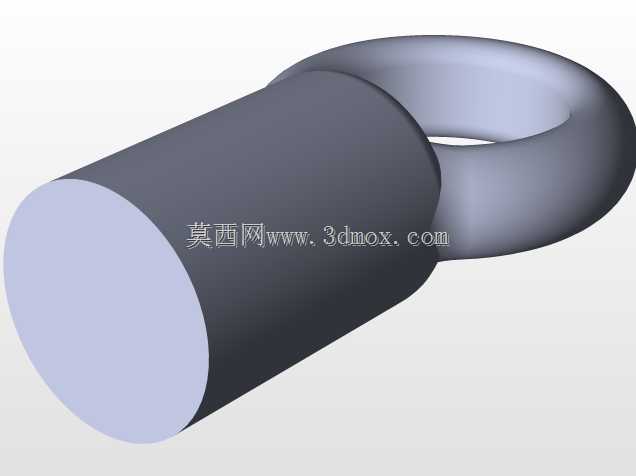

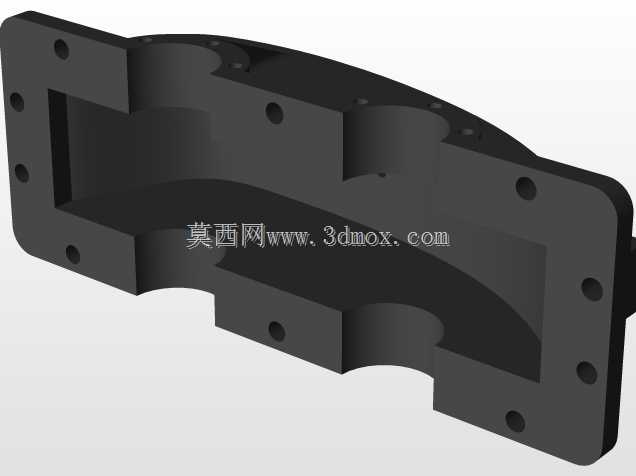

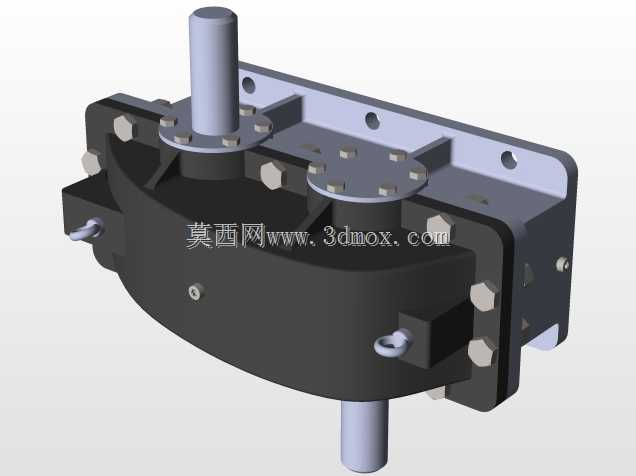

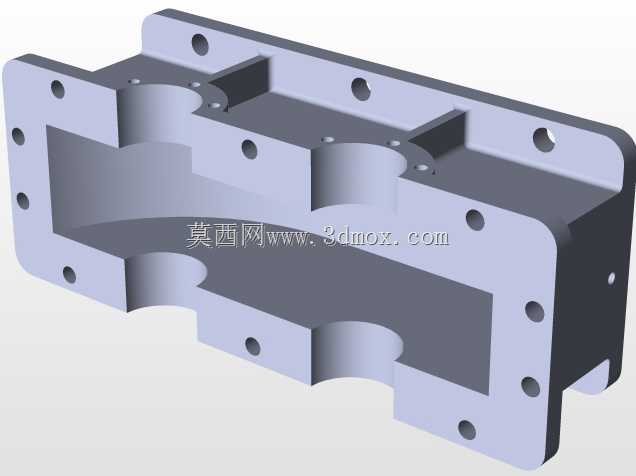

这款单级圆柱齿轮减速机是工业传动系统中应用极为广泛的动力传递部件，主要适配各类需要降低输入转速、提升输出扭矩的工况场景，常见于输送生产线、轻工机械、小型化工搅拌设备、农用加工机械以及中小型机床的进给传动单元中，能够在原动机与工作机之间搭建稳定的转速扭矩转换桥梁，匹配原动机高转速低扭矩的输出特性与工作端低转速高扭矩的运行需求。从实际用途来看，该减速机可直接对接电动机输出轴，通过内部齿轮副的啮合传动完成转速调节，将动力平稳传递至工作端，有效降低工作端的运行转速，同时按传动比放大输出扭矩，避免工作机因直接匹配高转速电机出现扭矩不足、运行失稳的问题，还能在一定程度上缓冲传动链路的冲击载荷，保护后端工作设备的核心传动部件。在功能特性上，这款减速机采用剖分式箱体结构，上下箱体通过定位销与连接螺栓紧固，既保证了箱体整体的结构刚度，也便于后期内部齿轮、轴系、轴承的装配与维护；箱体顶部设置吊环结构，方便设备的吊装转运与安装就位，底座预留多组安装螺栓孔，可直接固定在设备安装基座上，保证运行过程的结构稳定性；输入输出轴均采用伸出式轴端设计，轴端预留键槽位置，可通过联轴器、带轮等连接件快速对接动力端与工作端，轴伸处配套端盖密封结构，能够阻挡外界粉尘、水汽进入箱体内部，同时避免箱体内润滑油泄漏，延长内部传动部件的使用寿命。从设计思路来看，该结构优先保障传动的平稳性与结构可靠性，箱体采用带加强筋的铸造结构设计，在控制整体重量的同时提升箱体的抗变形能力，内部齿轮采用渐开线圆柱齿轮设计，啮合重合度高，传动过程噪音低、承载能力强，轴系采用双轴承支撑结构，可有效抵消齿轮啮合产生的径向力，保证轴系运行的同轴度，避免长期运行出现轴系偏磨、齿轮打齿的问题。在外形尺寸与安装边界上，这款减速机整体结构紧凑，轴向与径向尺寸经过优化设计，不会占用过多安装空间，底座安装孔的孔距、轴伸的中心高都适配常规中小型传动设备的安装标准，输入轴与输出轴呈平行布置，安装时只需保证对接轴的同轴度误差在允许范围内，固定底座螺栓即可完成安装，不需要额外定制复杂的安装支架，能够适配多数常规工业场景的安装空间要求，可直接替换同规格的老旧减速机设备，降低设备改造的成本与周期。
