多级齿轮传动减速箱结构设计

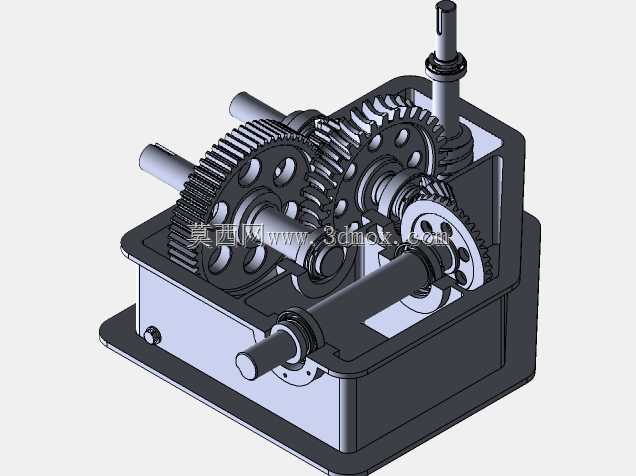

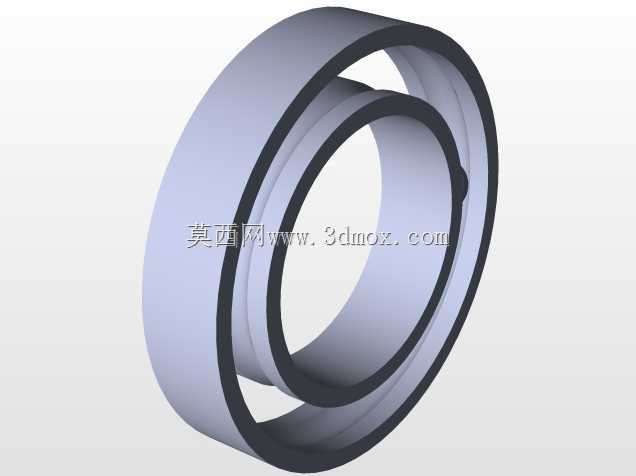

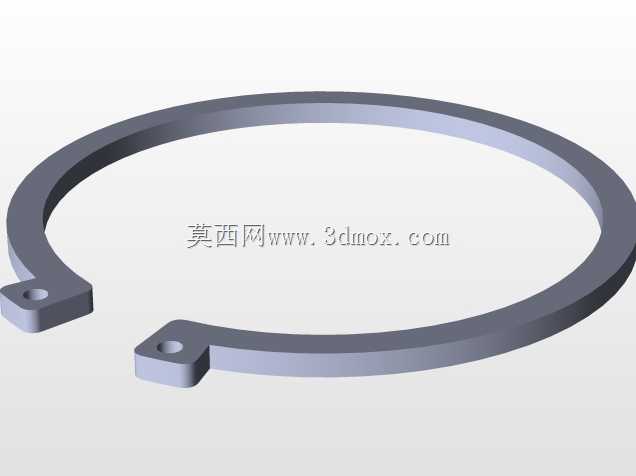

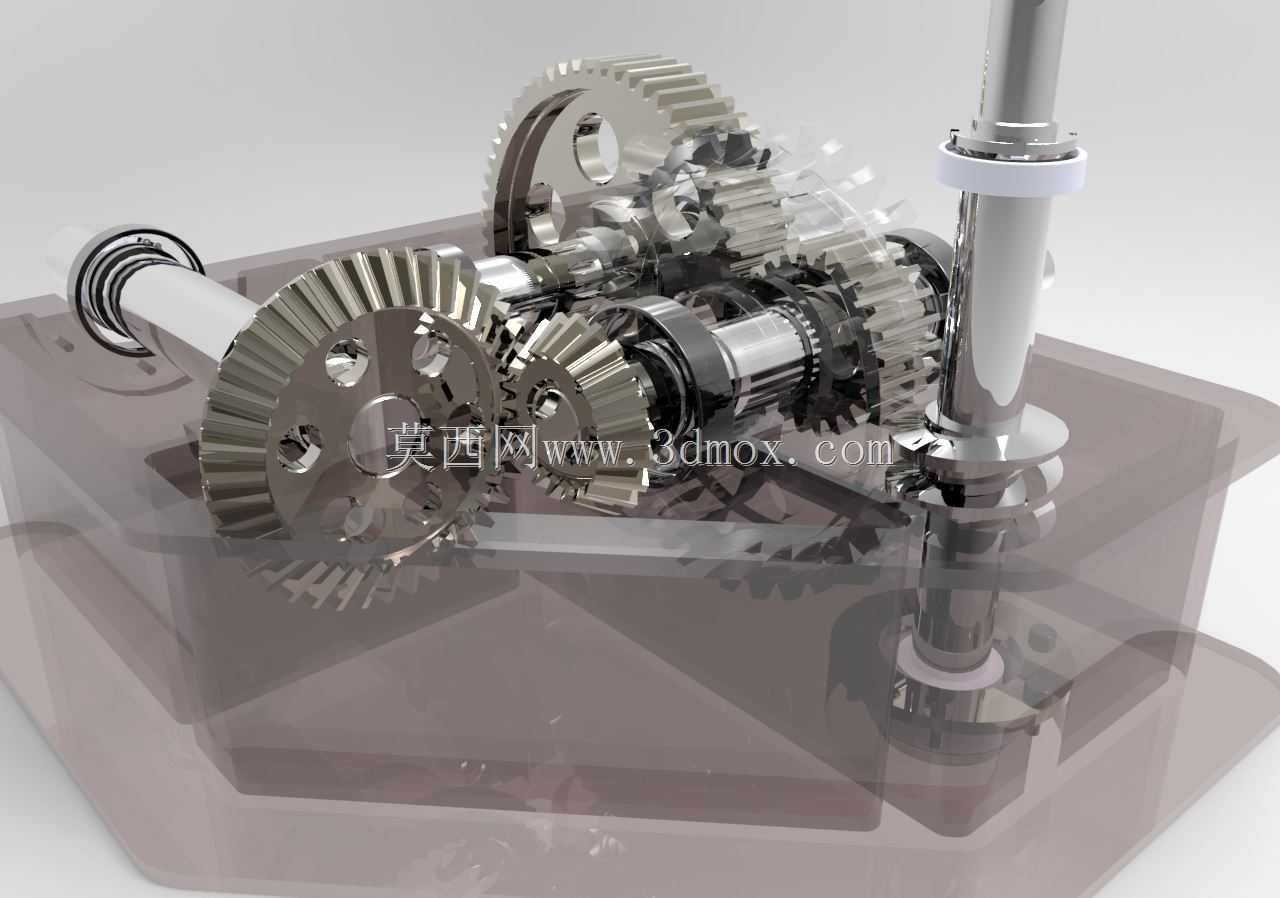

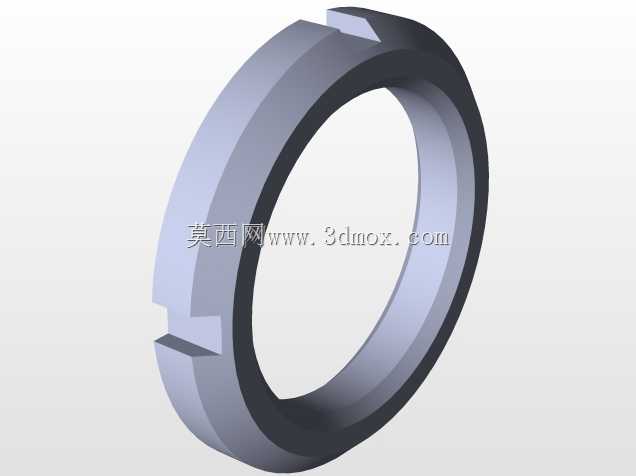

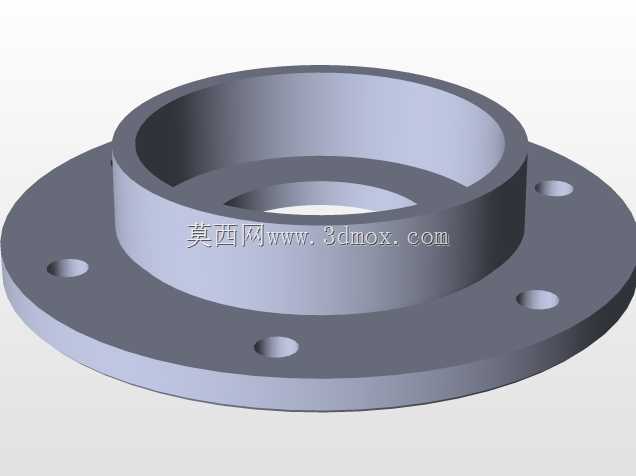

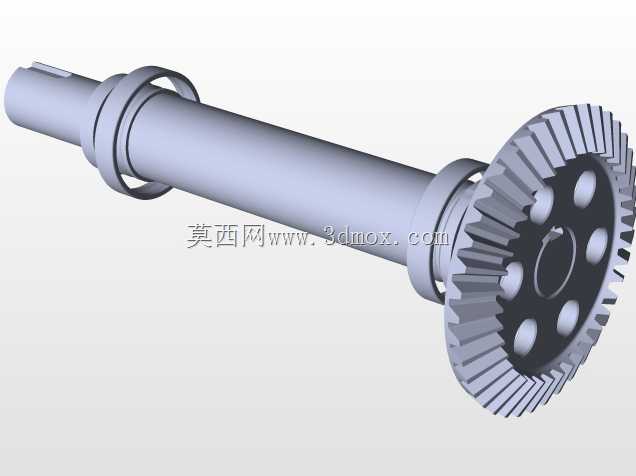

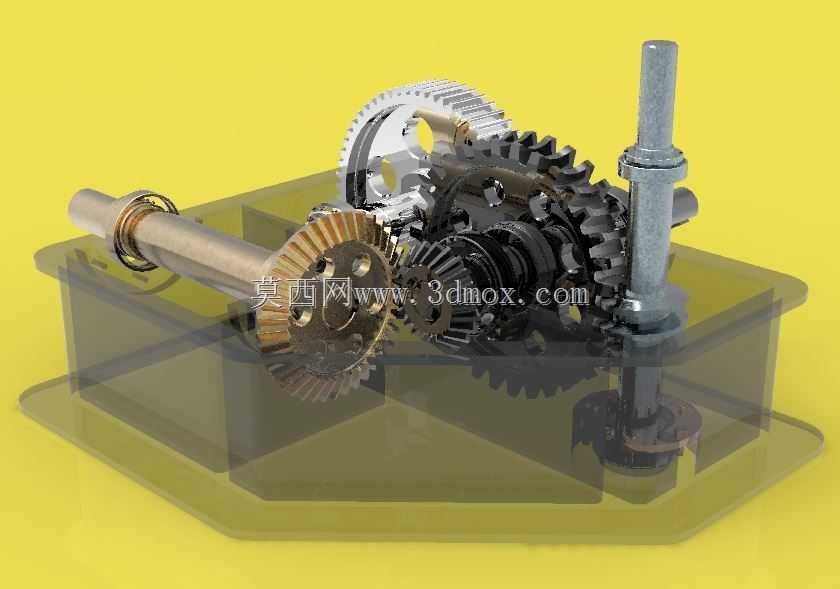

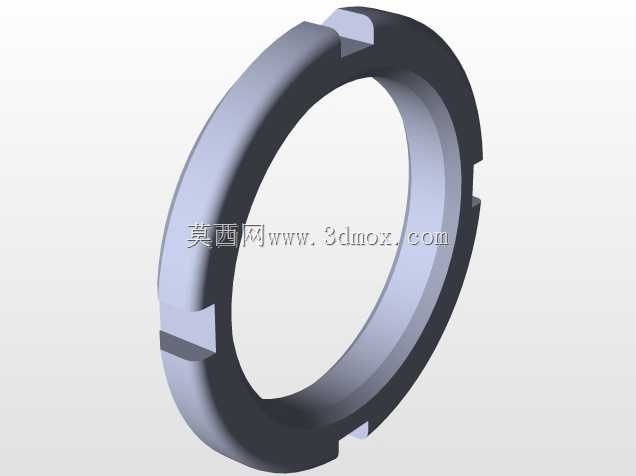

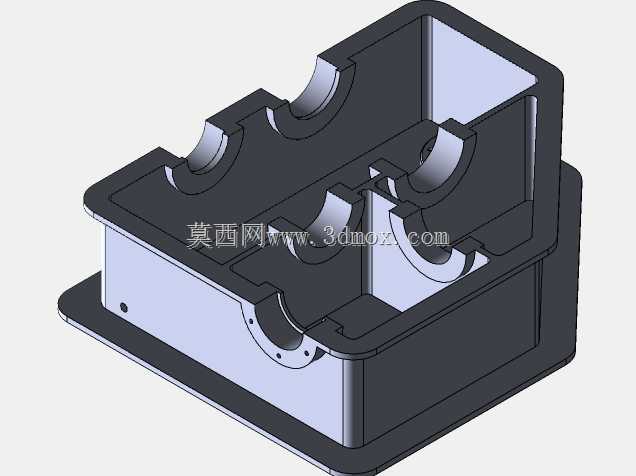

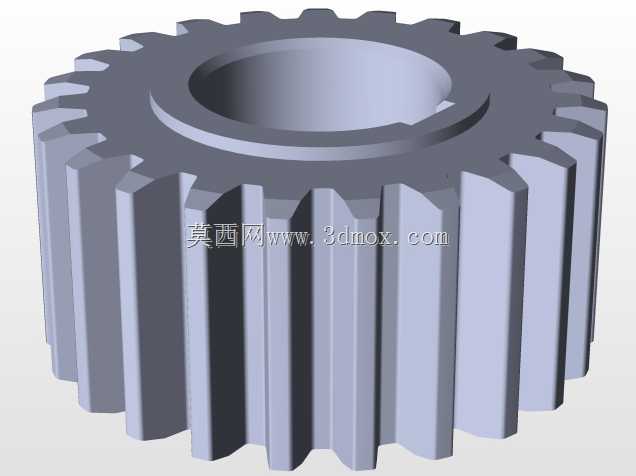

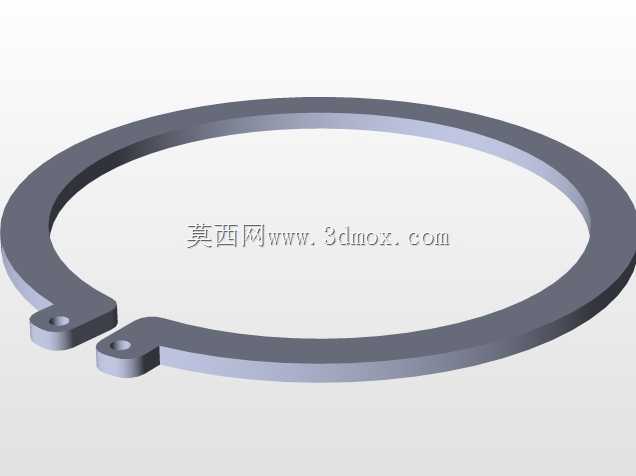

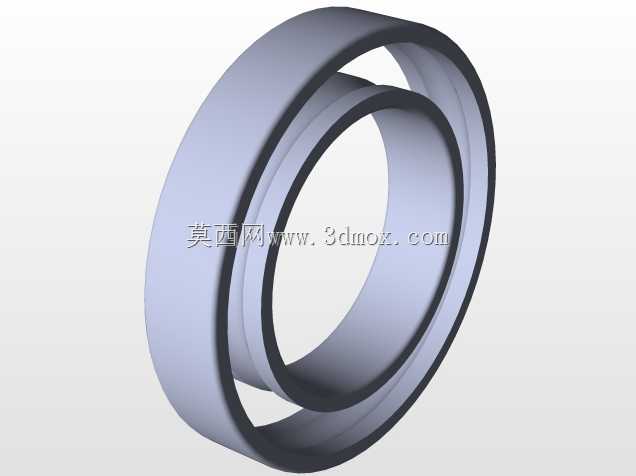

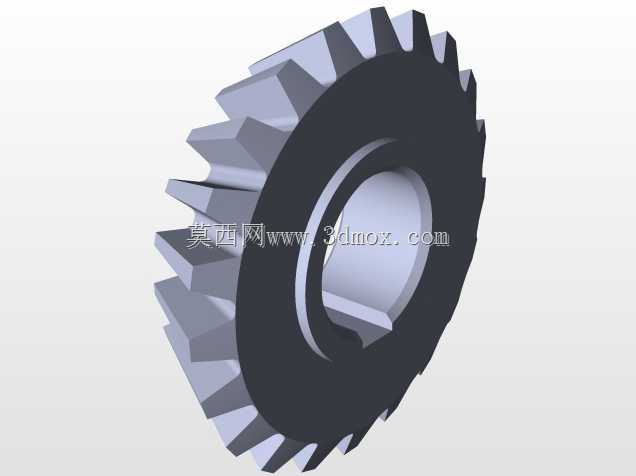

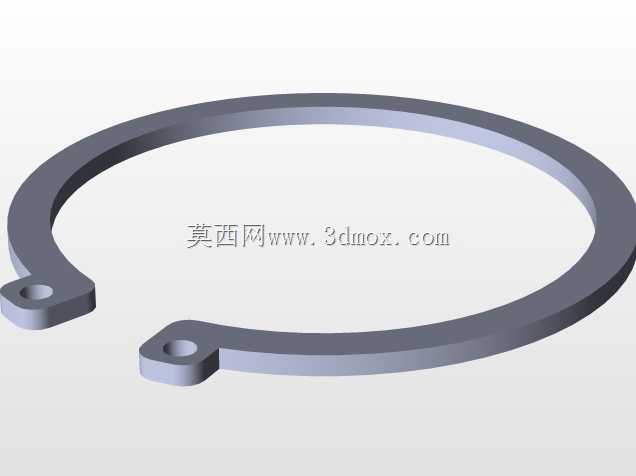

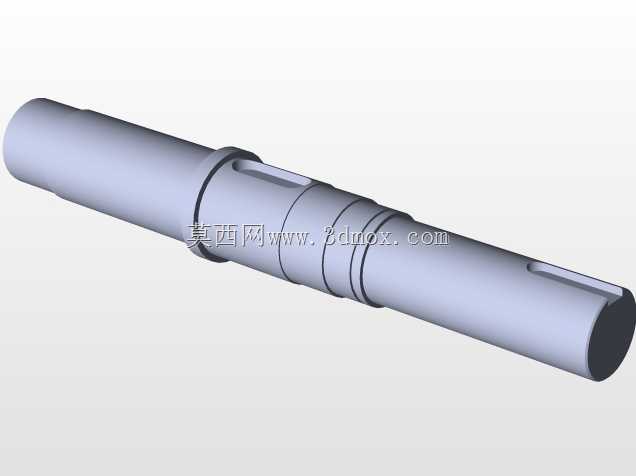

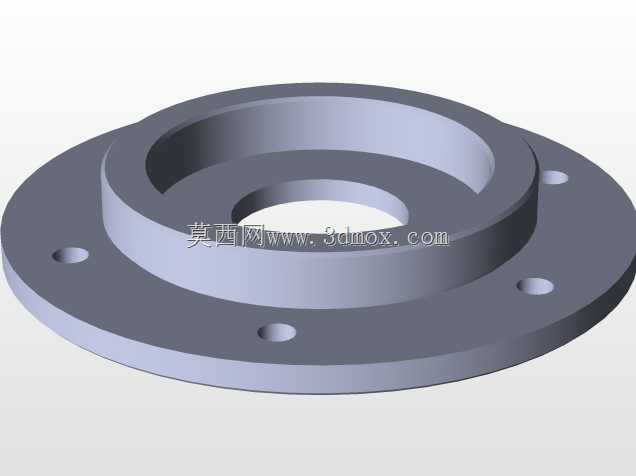

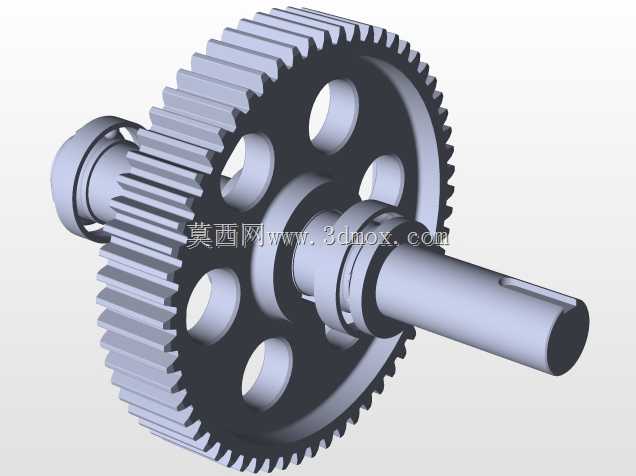

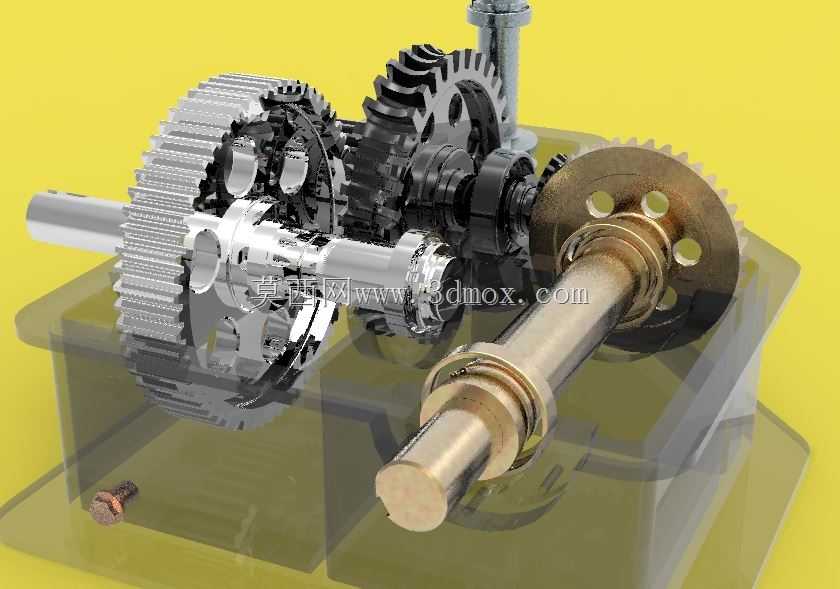

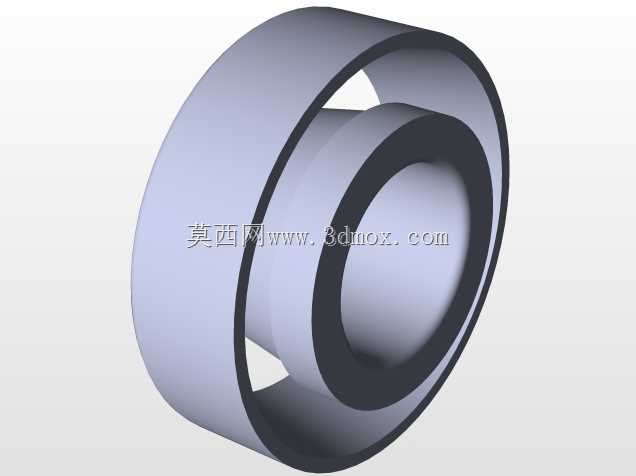

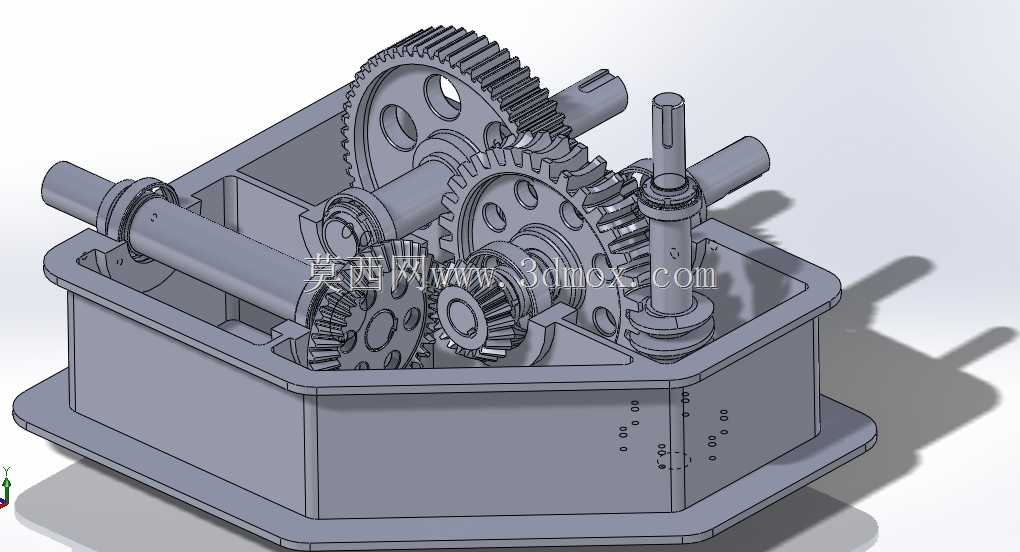

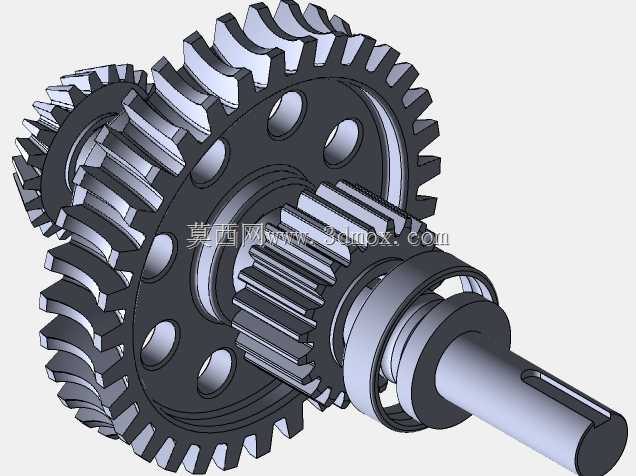

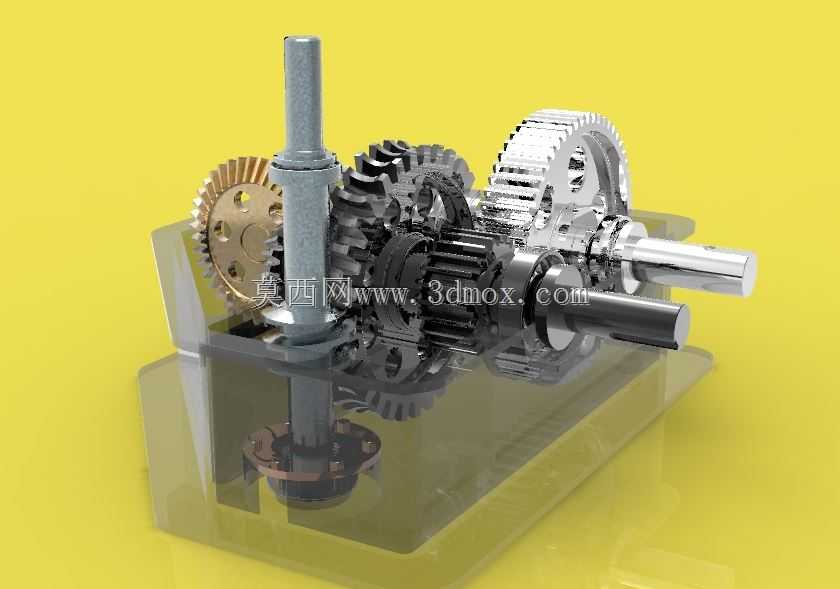

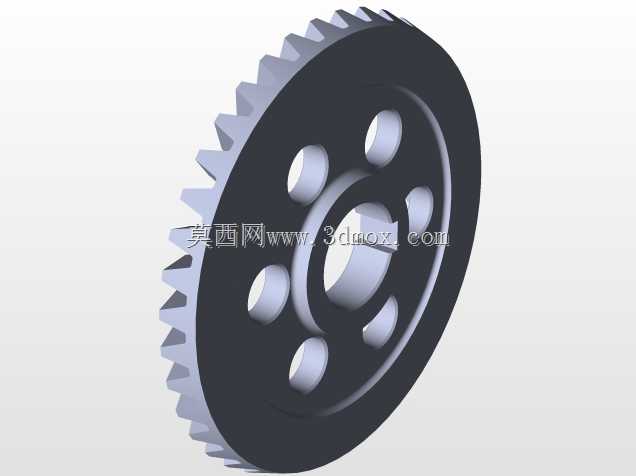

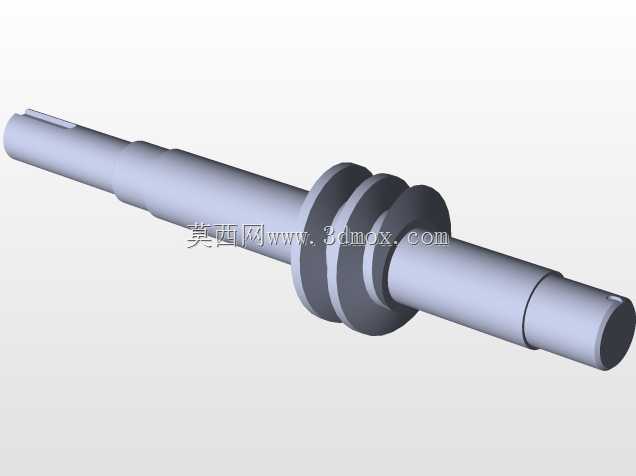

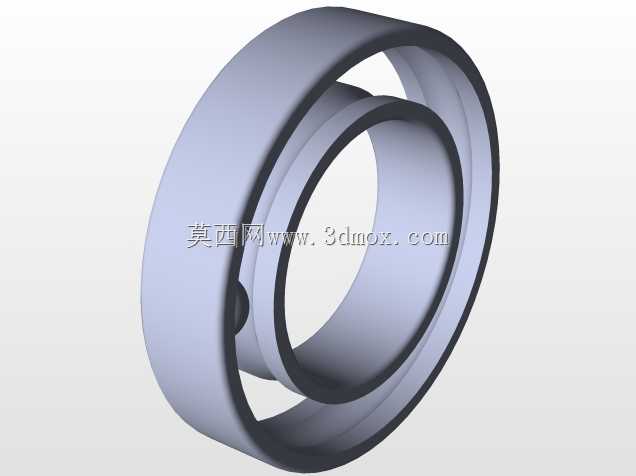

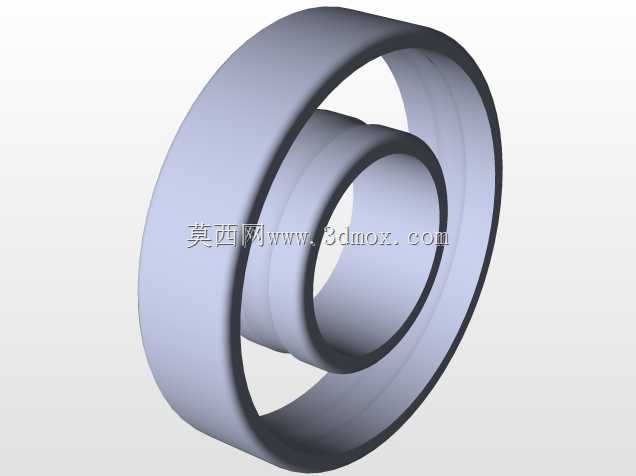

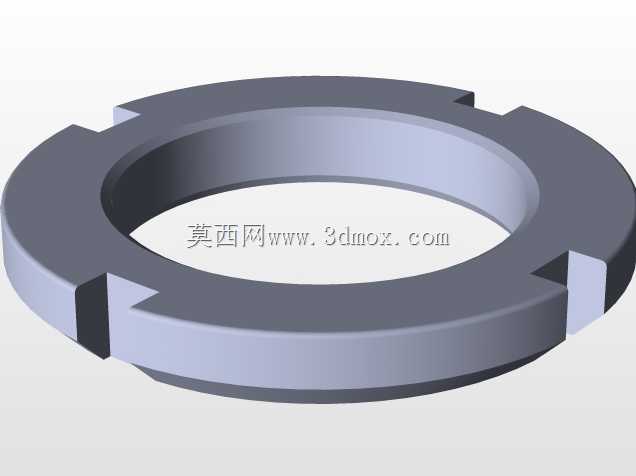

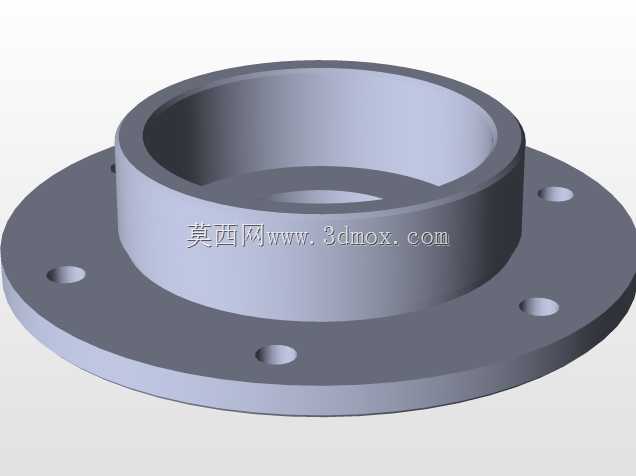

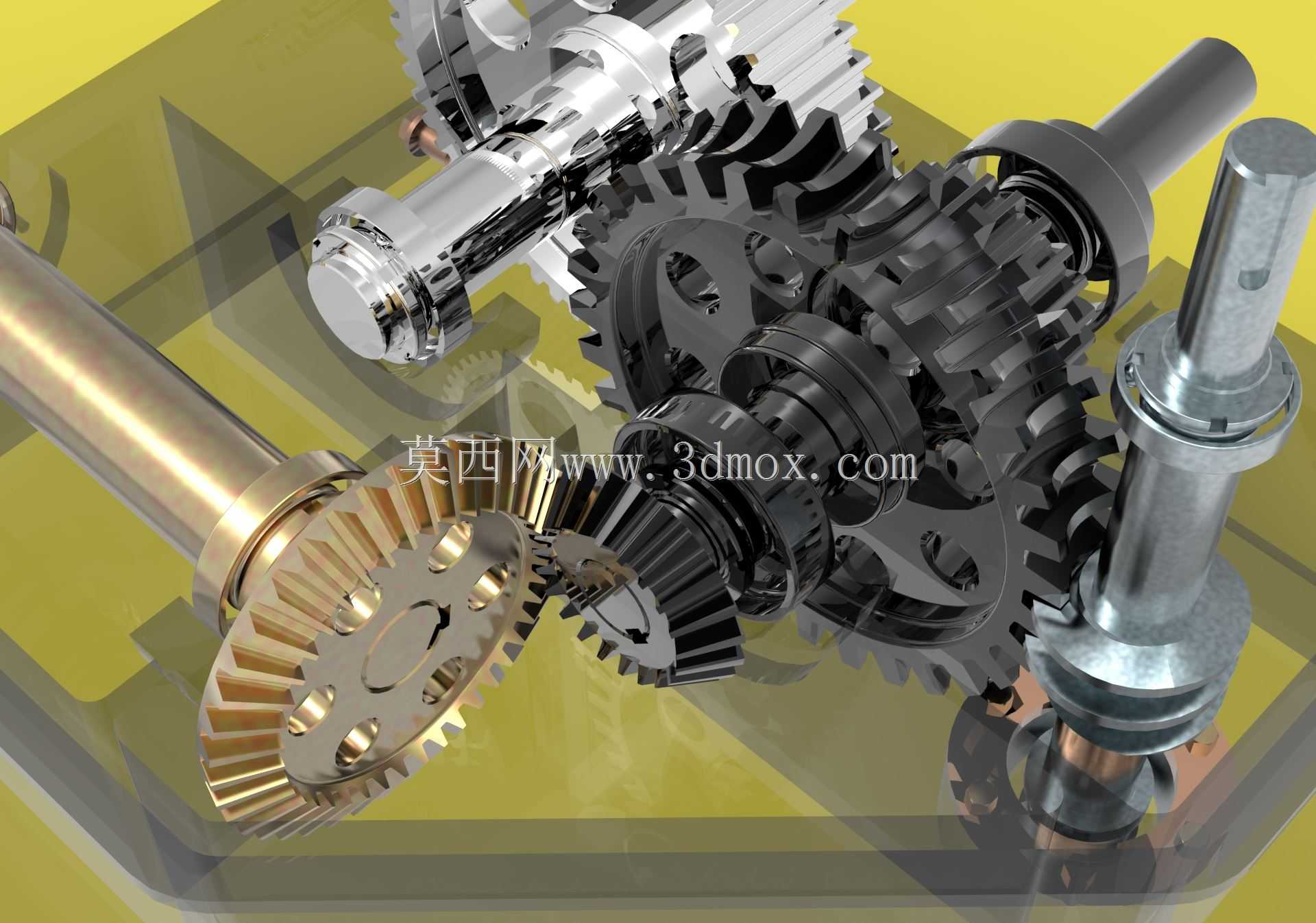

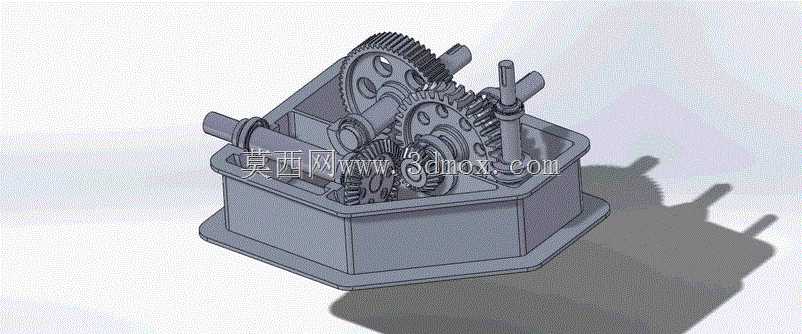

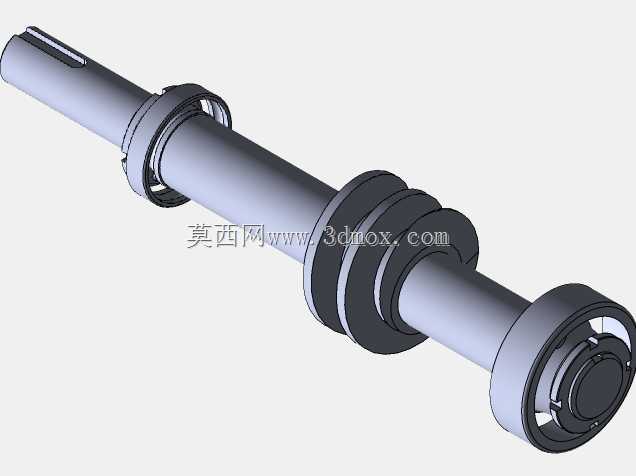

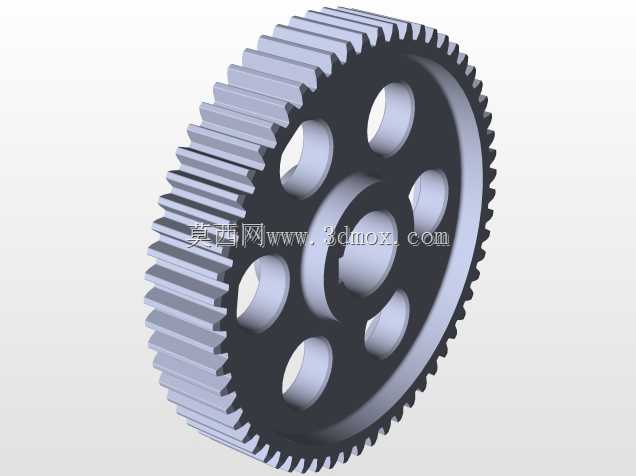

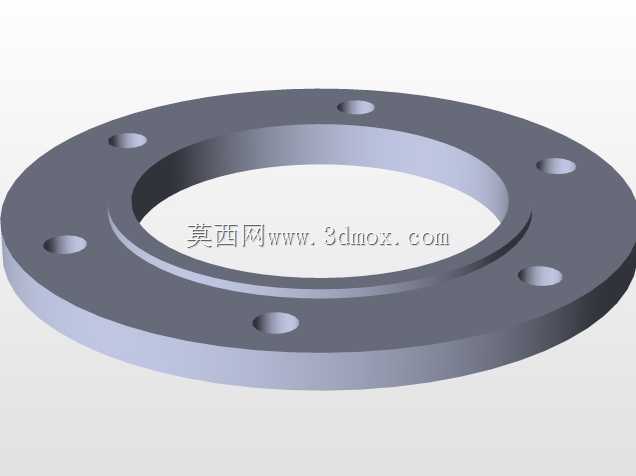

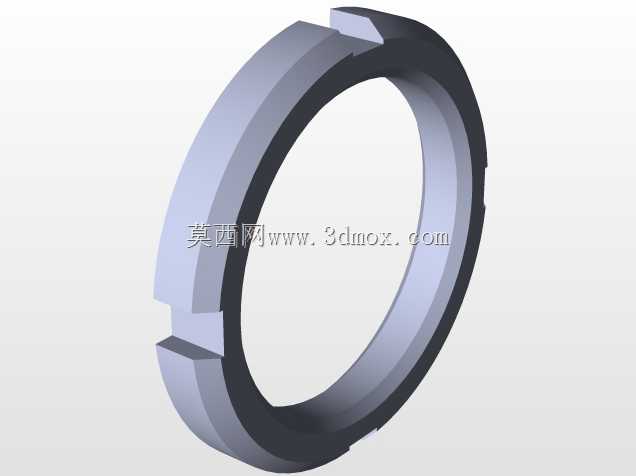

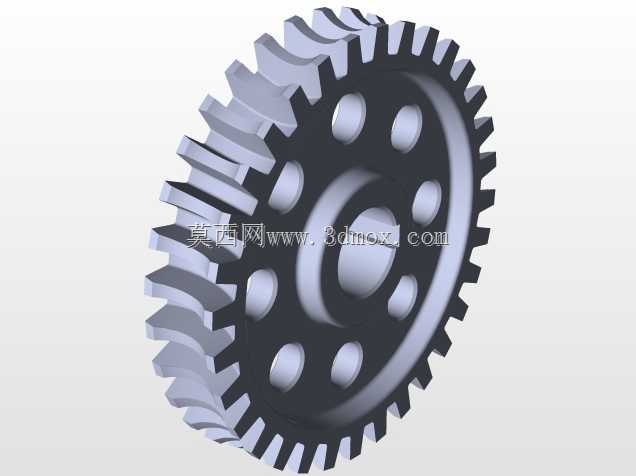

这款多级齿轮传动减速装置，主要应用在工业生产线上需要低转速大扭矩输出的动力传输场景，覆盖输送设备、轻工生产机械、中小型自动化加工设备的动力匹配环节，能够将原动机输出的高转速通过多级齿轮啮合降速，同时按传动比放大输出扭矩，匹配工作端的负载运行需求，解决原动机输出转速与工作端负载转速不匹配的动力适配问题。从结构设计来看，该装置采用多级圆柱齿轮平行轴传动布局，各级齿轮依次啮合实现动力的逐级传递，输入轴与输出轴的位置根据箱体内部齿轮排布做了合理规划，既保证传动比分配的合理性，让各级齿轮承载能力均匀匹配，避免单级齿轮负载过大造成的磨损加剧问题，也控制了整体箱体的外形轮廓，让安装边界更紧凑，适配多数工业设备的安装空间要求。箱体采用一体式围合结构设计，既可以为内部齿轮、传动轴、支撑轴承提供稳定的安装基准，也能容纳润滑介质，为齿轮啮合、轴承转动提供润滑防护，减少传动过程中的磨损与噪音，同时隔绝外部粉尘、碎屑进入传动腔，提升装置运行的稳定性与使用寿命。设计过程中充分考虑了安装与维护的便利性，箱体的轴孔位置、安装固定面都做了统一的基准规划，输入输出轴的轴伸尺寸符合通用传动件的连接标准，可以直接和联轴器、带轮等传动部件对接，不需要额外做转接结构设计；箱体上的密封结构预留位置也做了标准化处理，方便后期更换密封件、补充润滑介质的维护操作。在传动性能设计上，各级齿轮的参数匹配经过严谨计算，齿形、模数的选择兼顾传动强度与运行平稳性，多级传动的布局让总传动比可以覆盖更宽的范围，能够适配不同转速、扭矩需求的工作场景，齿轮的支撑轴通过轴承固定在箱体壁上，保证轴系转动的同轴度，减少传动过程中的振动与窜动，让动力传输更平稳。整体外形采用规整的近似多边形箱体结构，底部预留了平整的安装固定面，安装孔位按照通用安装间距设置，能够直接固定在设备的安装机架上，不需要额外定制安装支架，整体外轮廓没有突兀的外凸结构，在设备内部布置时不会和周边其他部件产生干涉，适配紧凑的设备内部安装空间。
