带传动组配套卧式减速装置三维结构

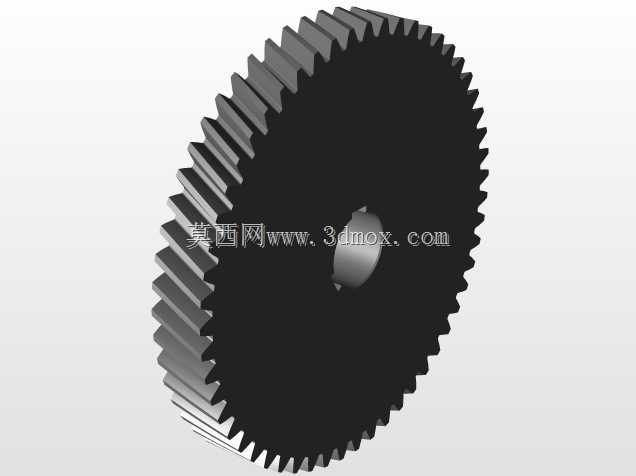

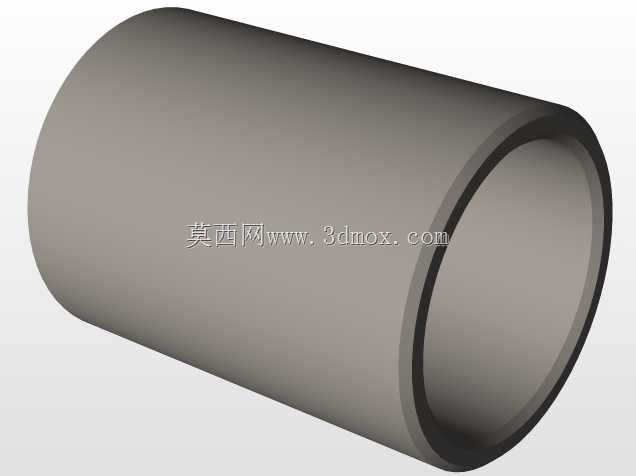

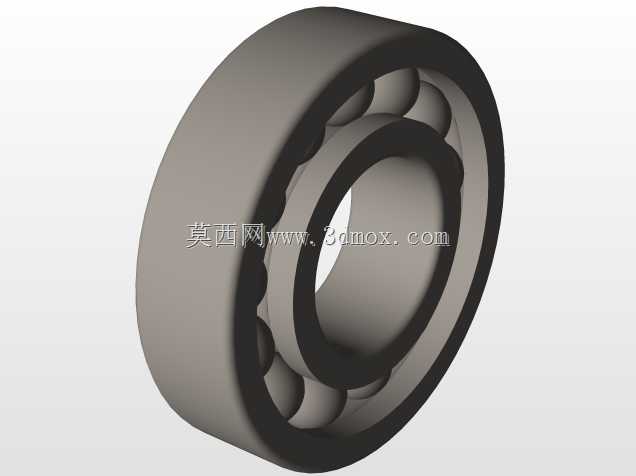

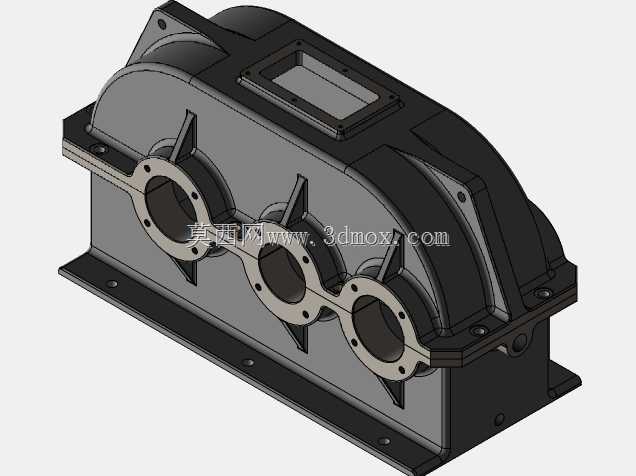

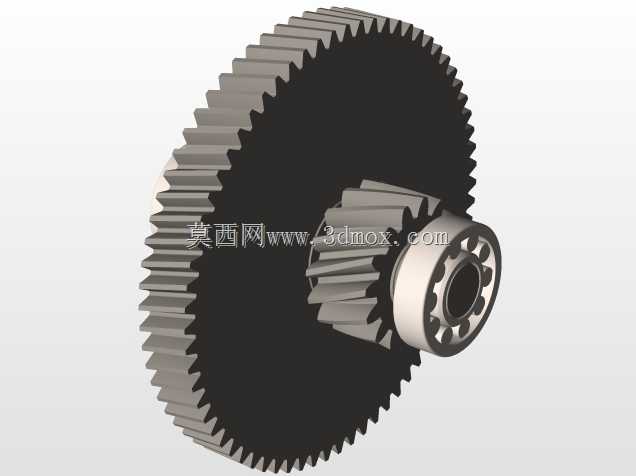

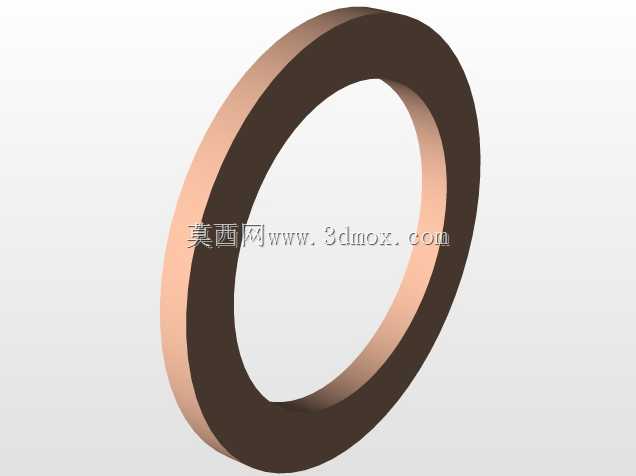

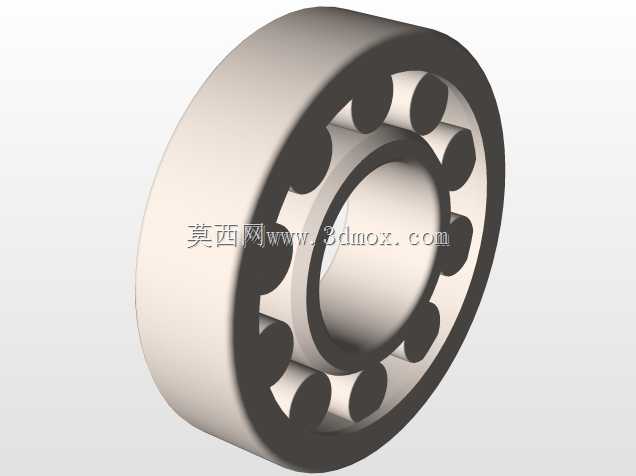

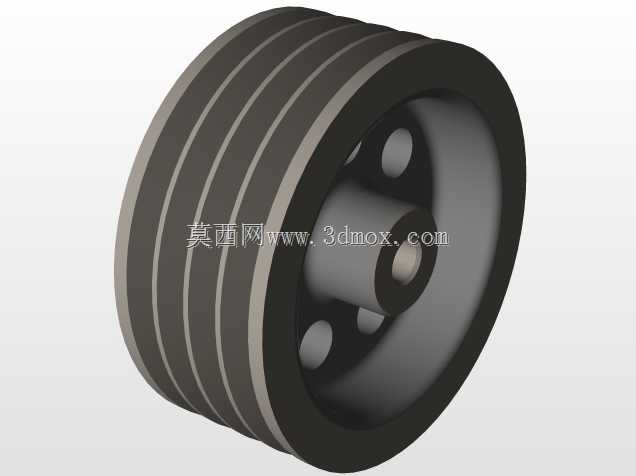

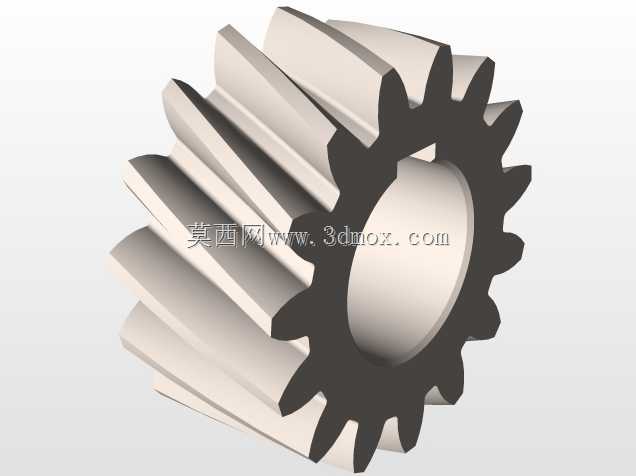

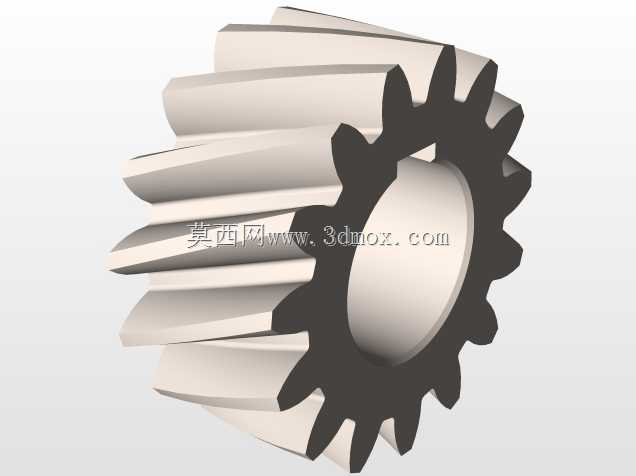

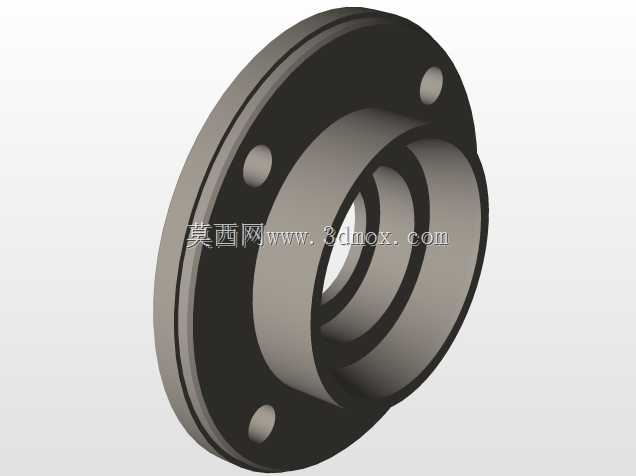

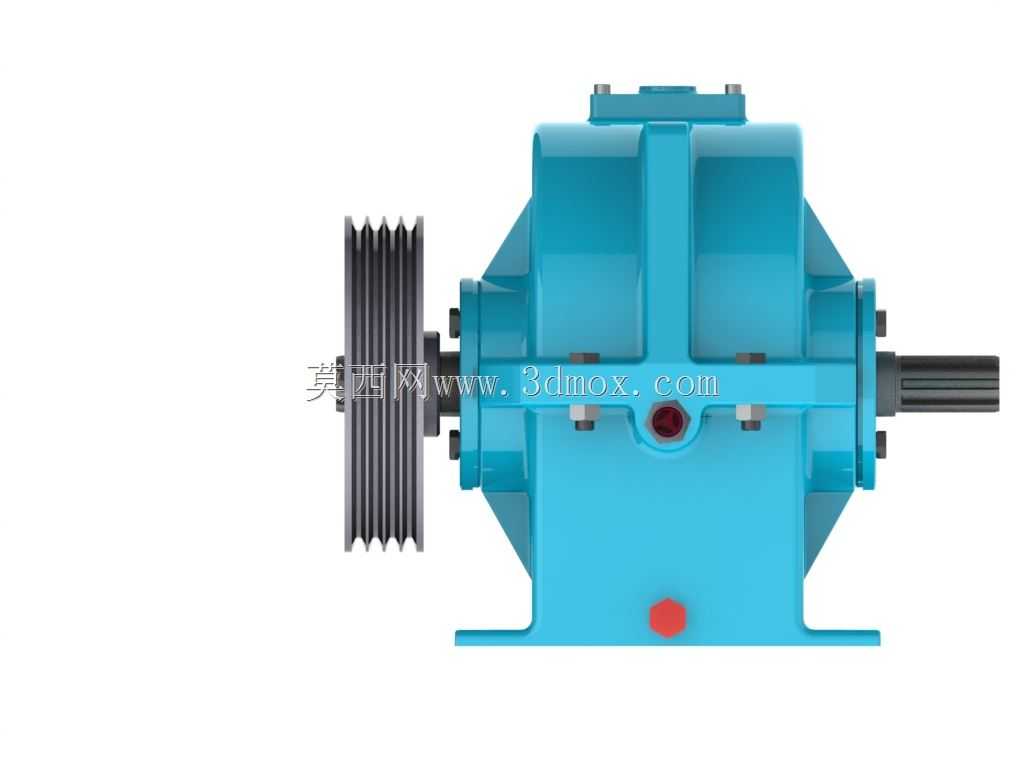

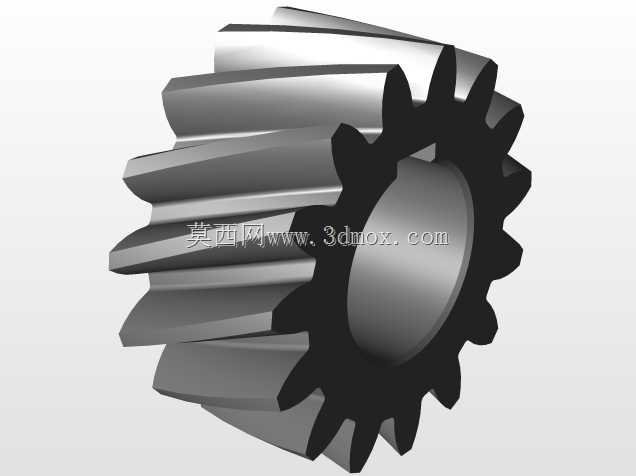

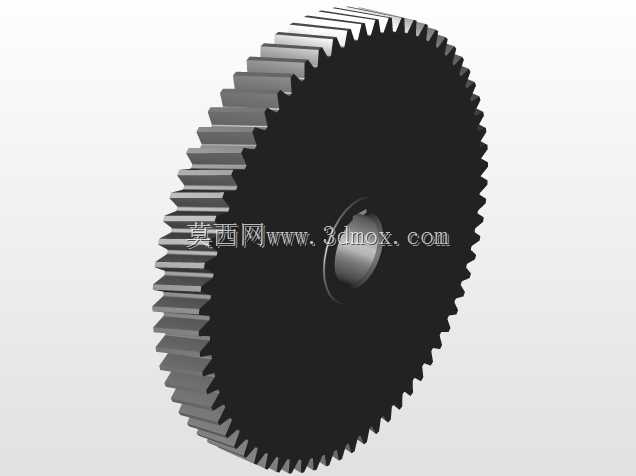

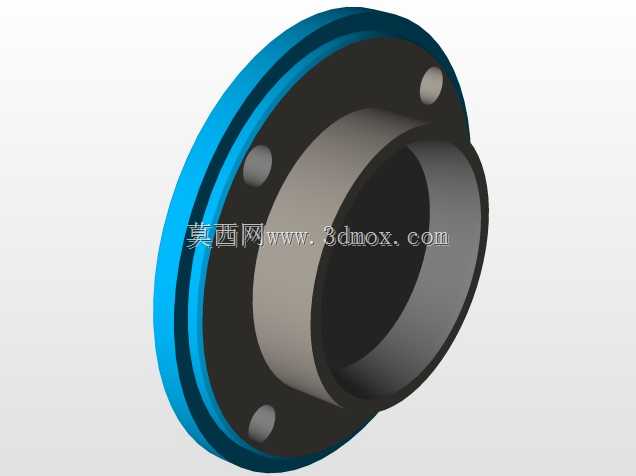

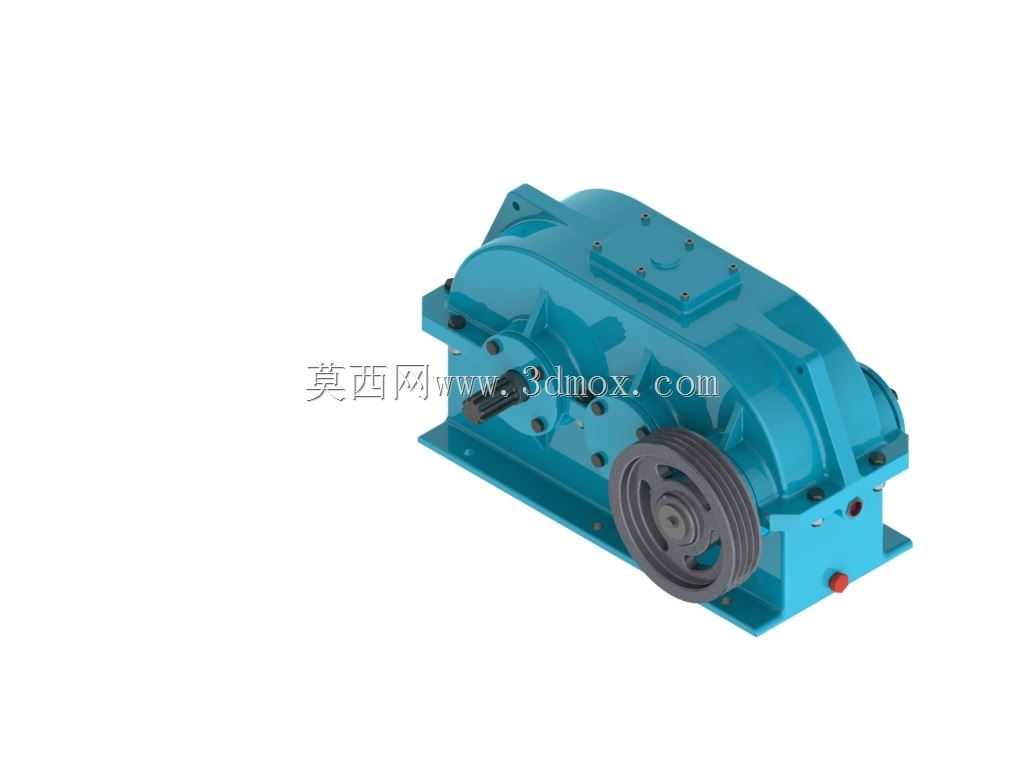

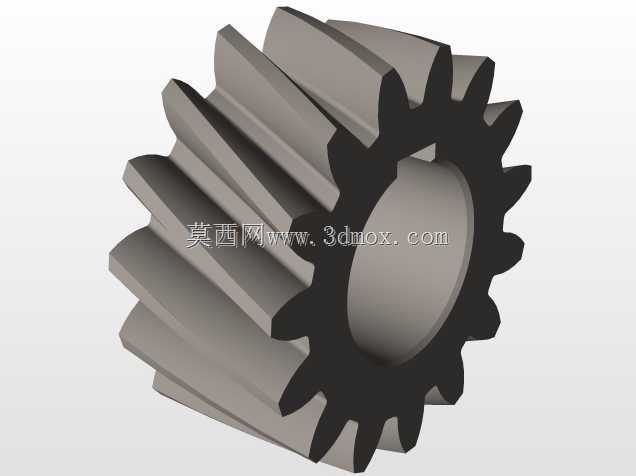

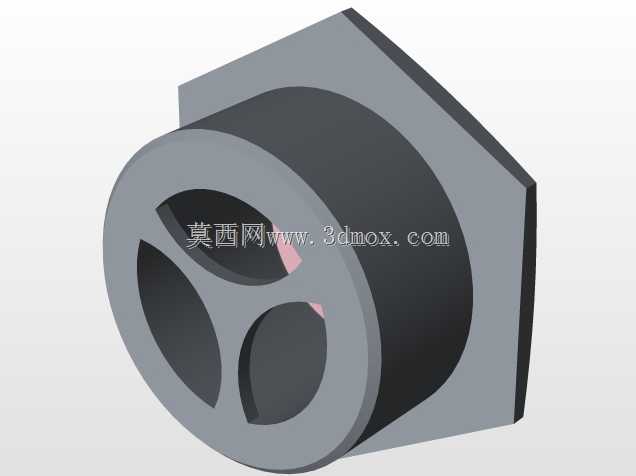

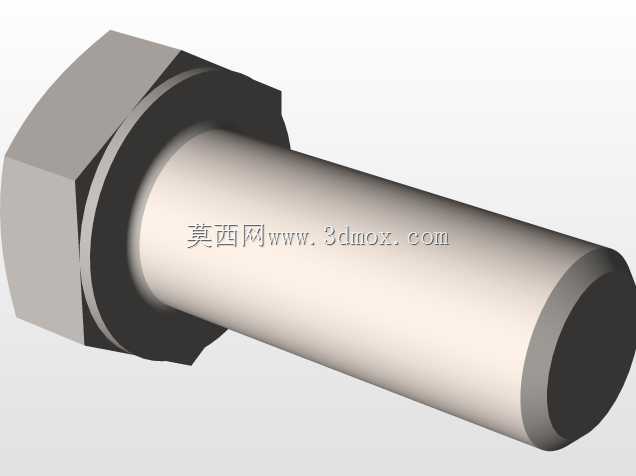

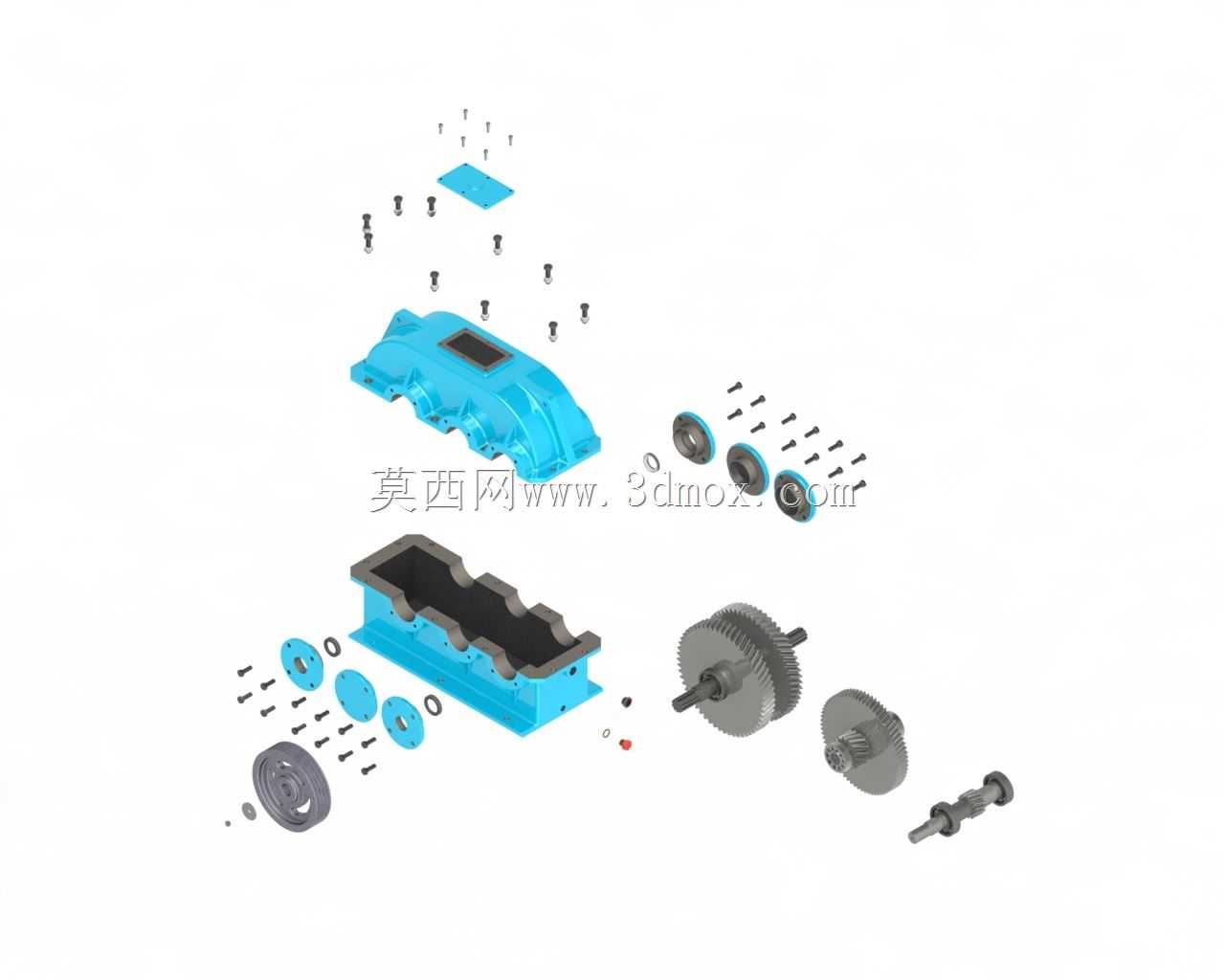

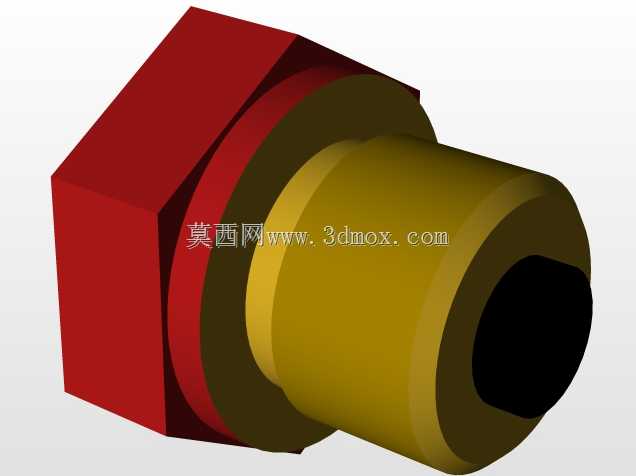

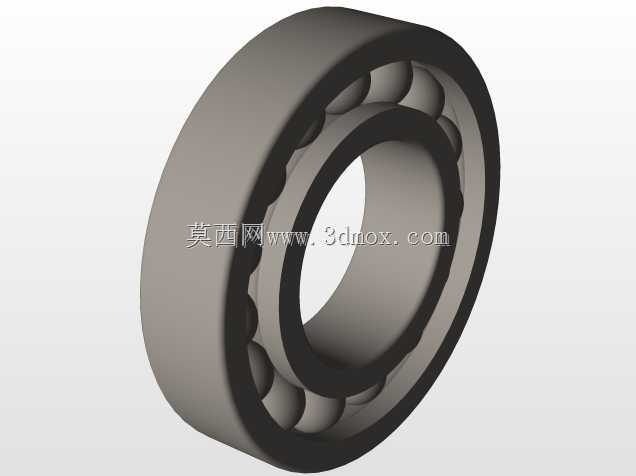

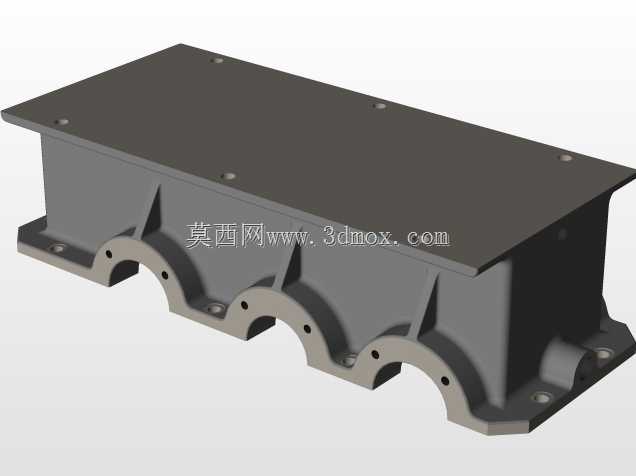

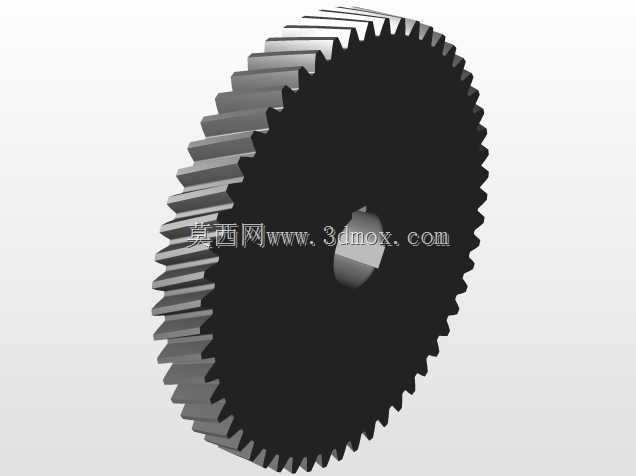

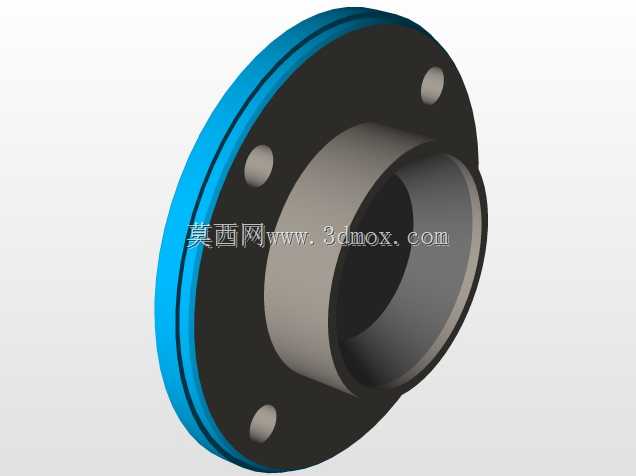

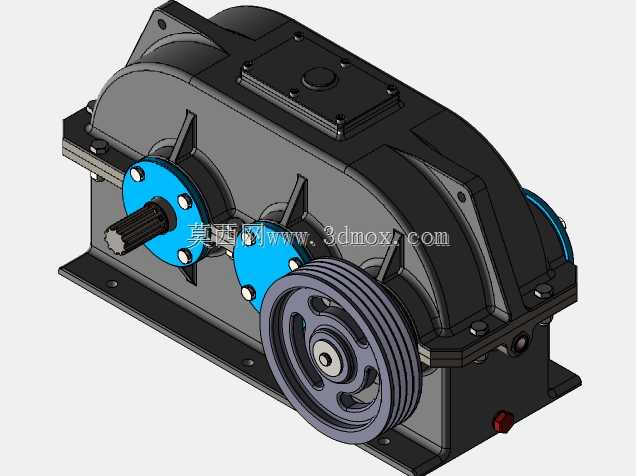

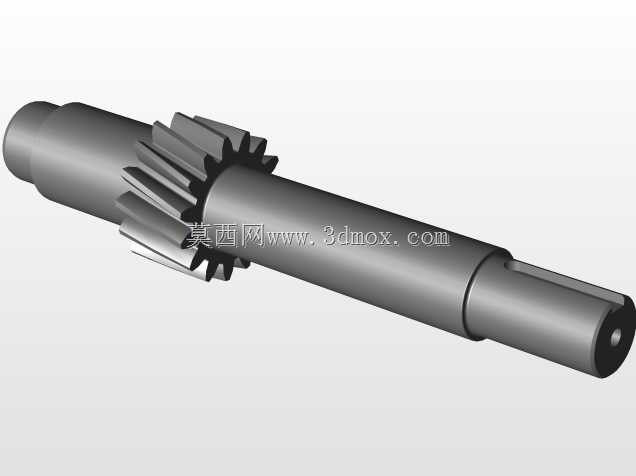

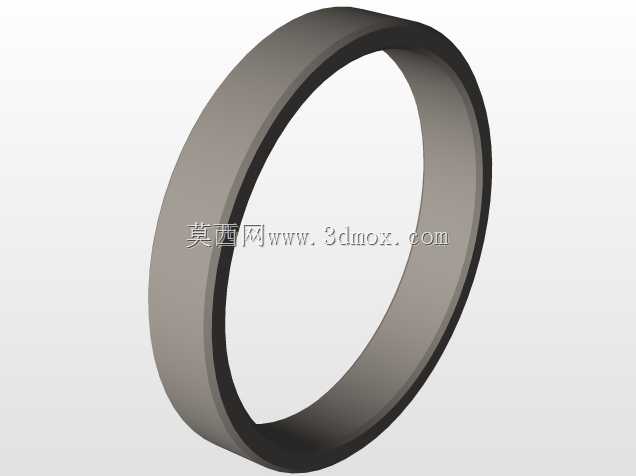

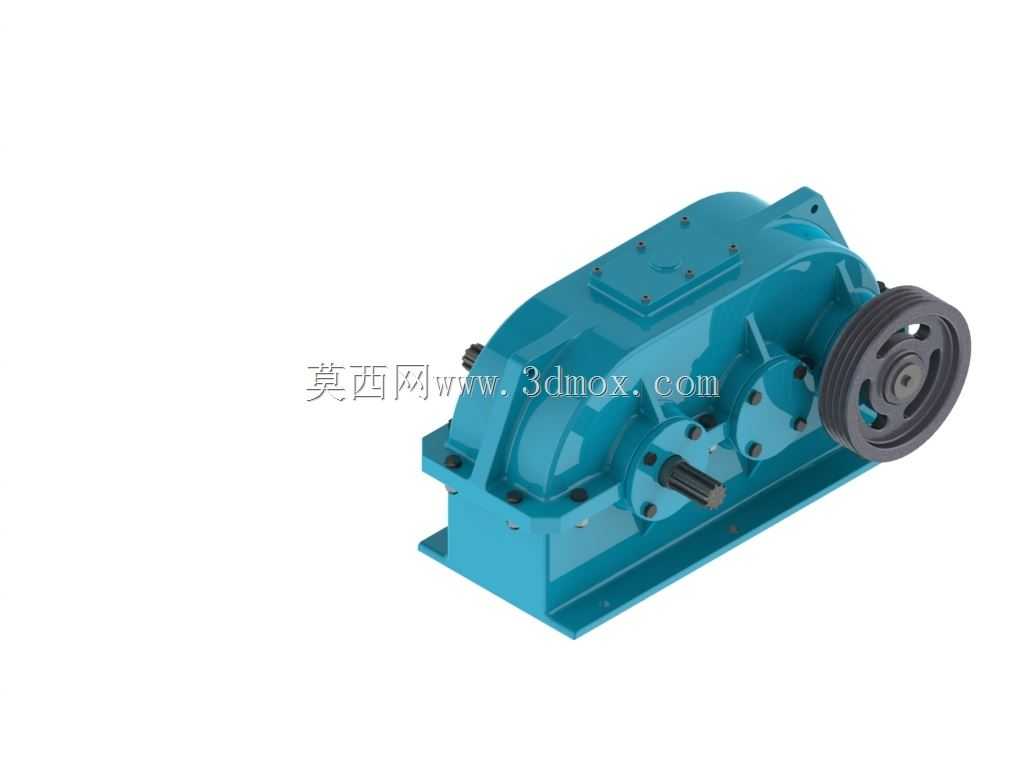

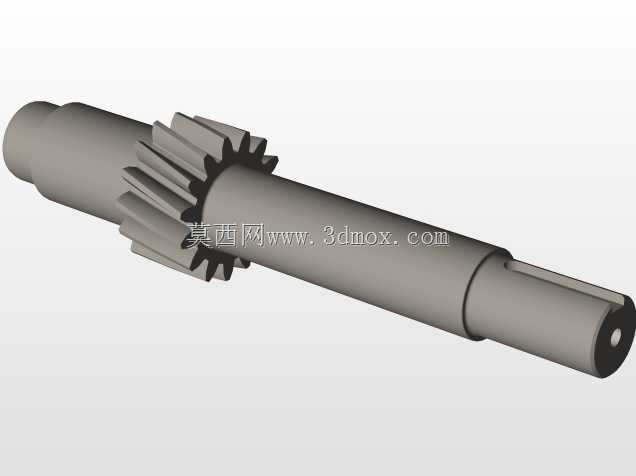

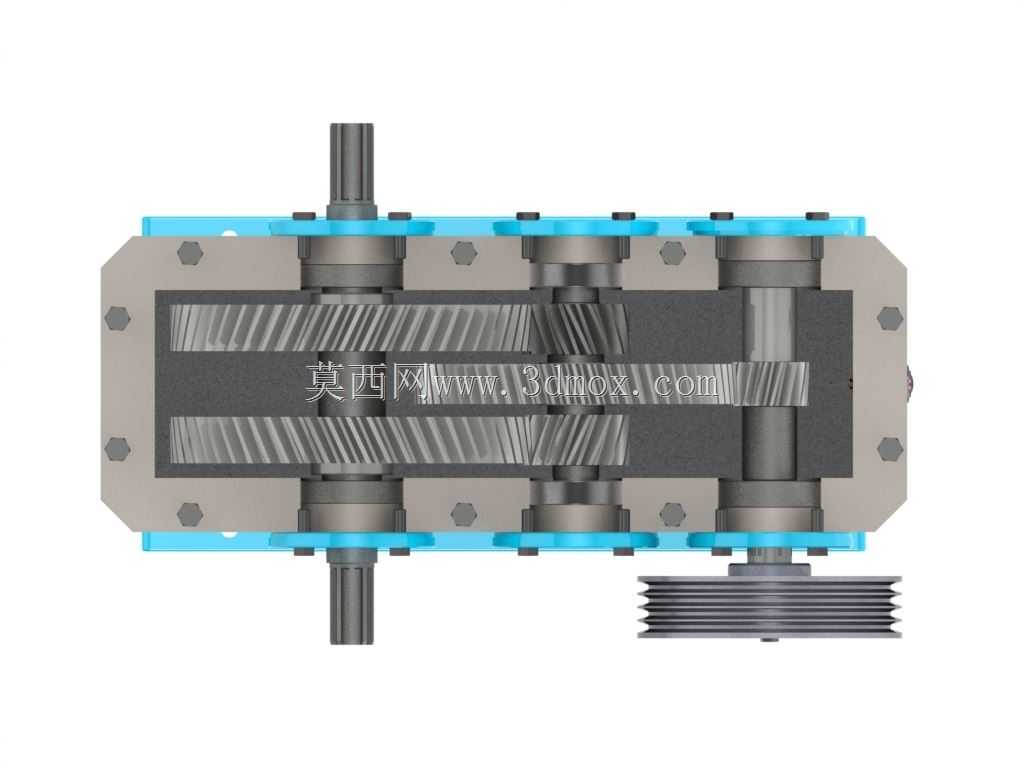

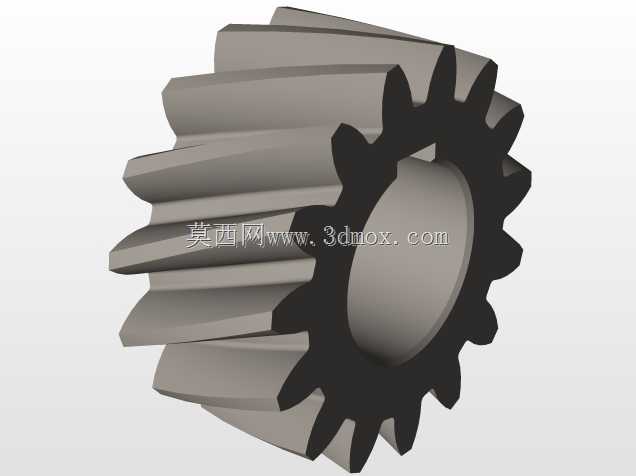

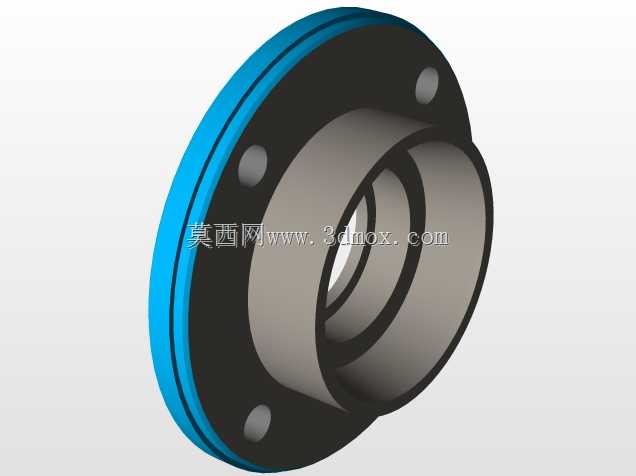

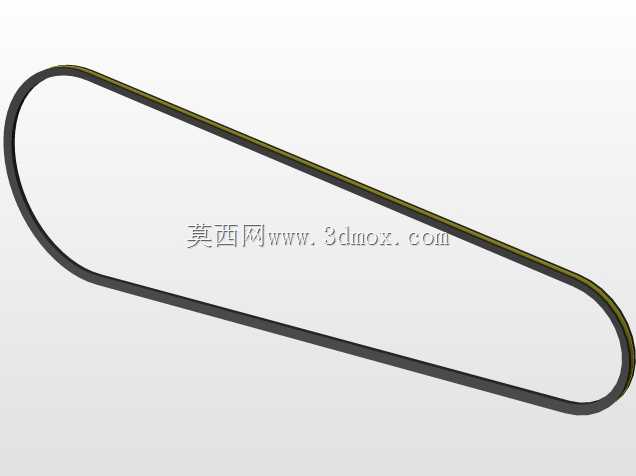

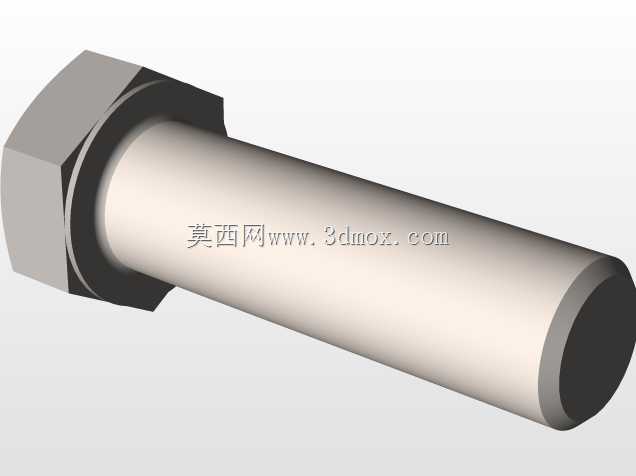

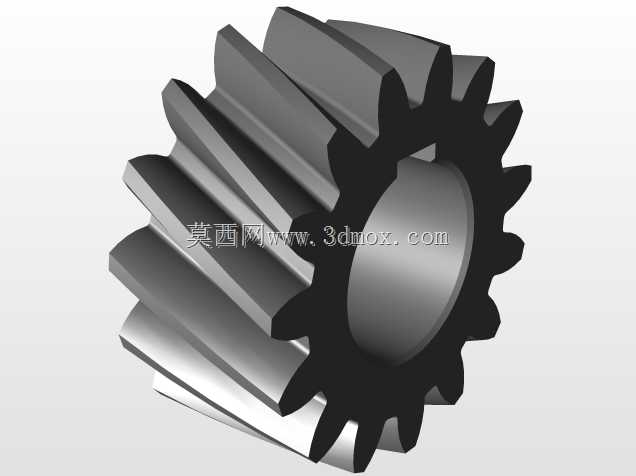

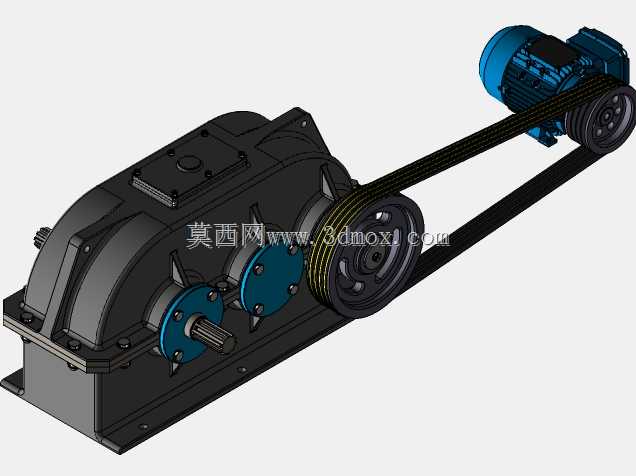

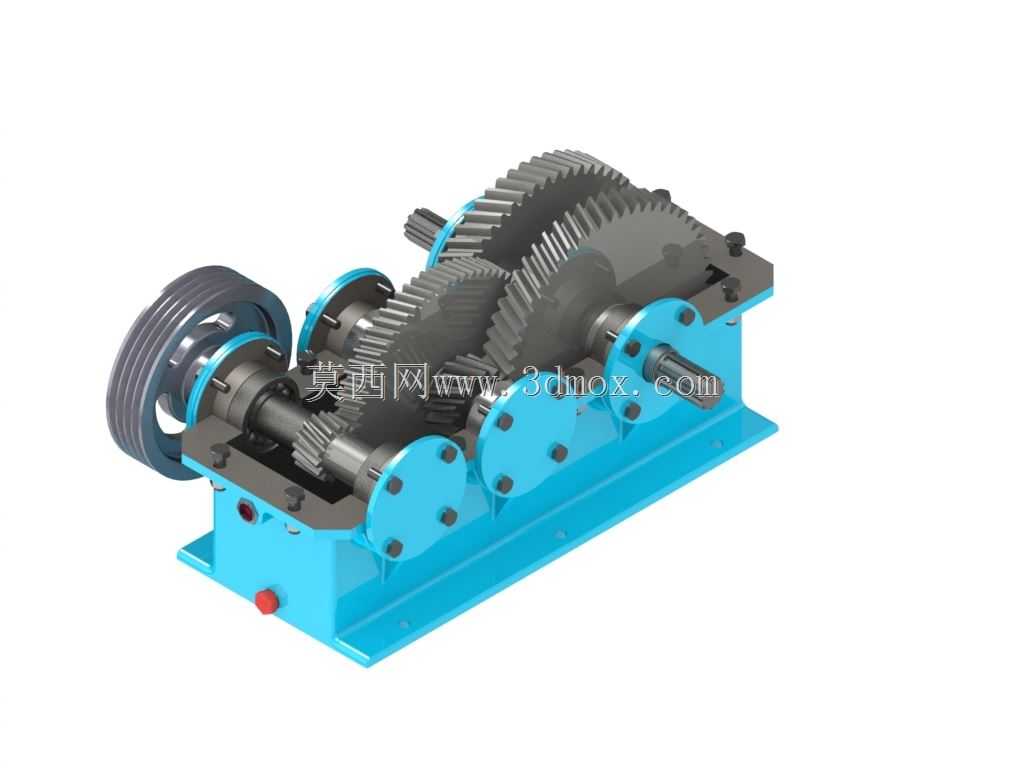

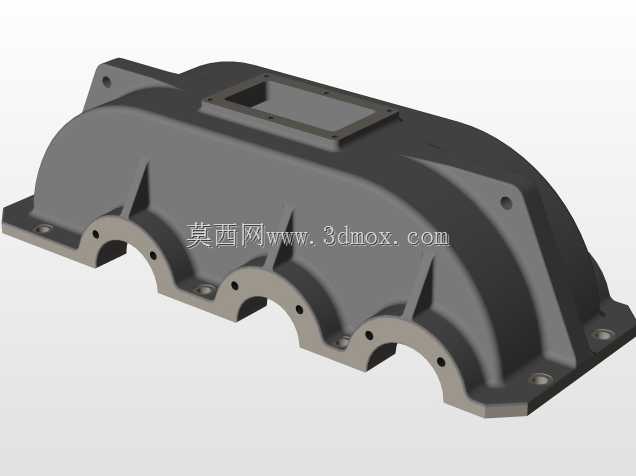

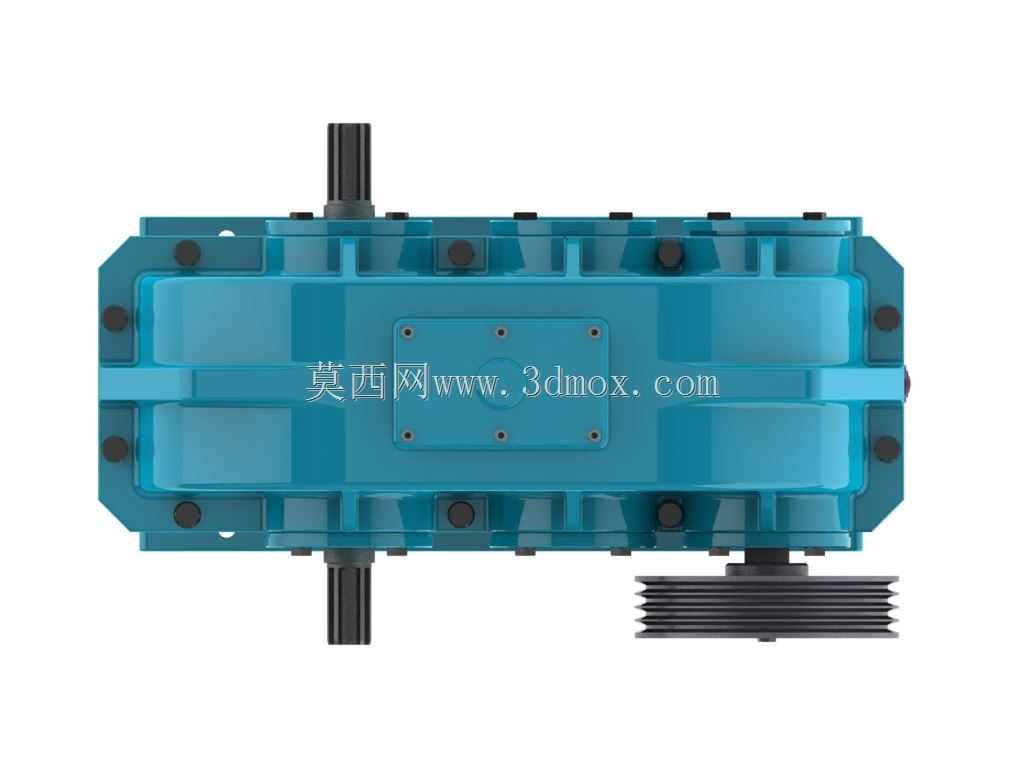

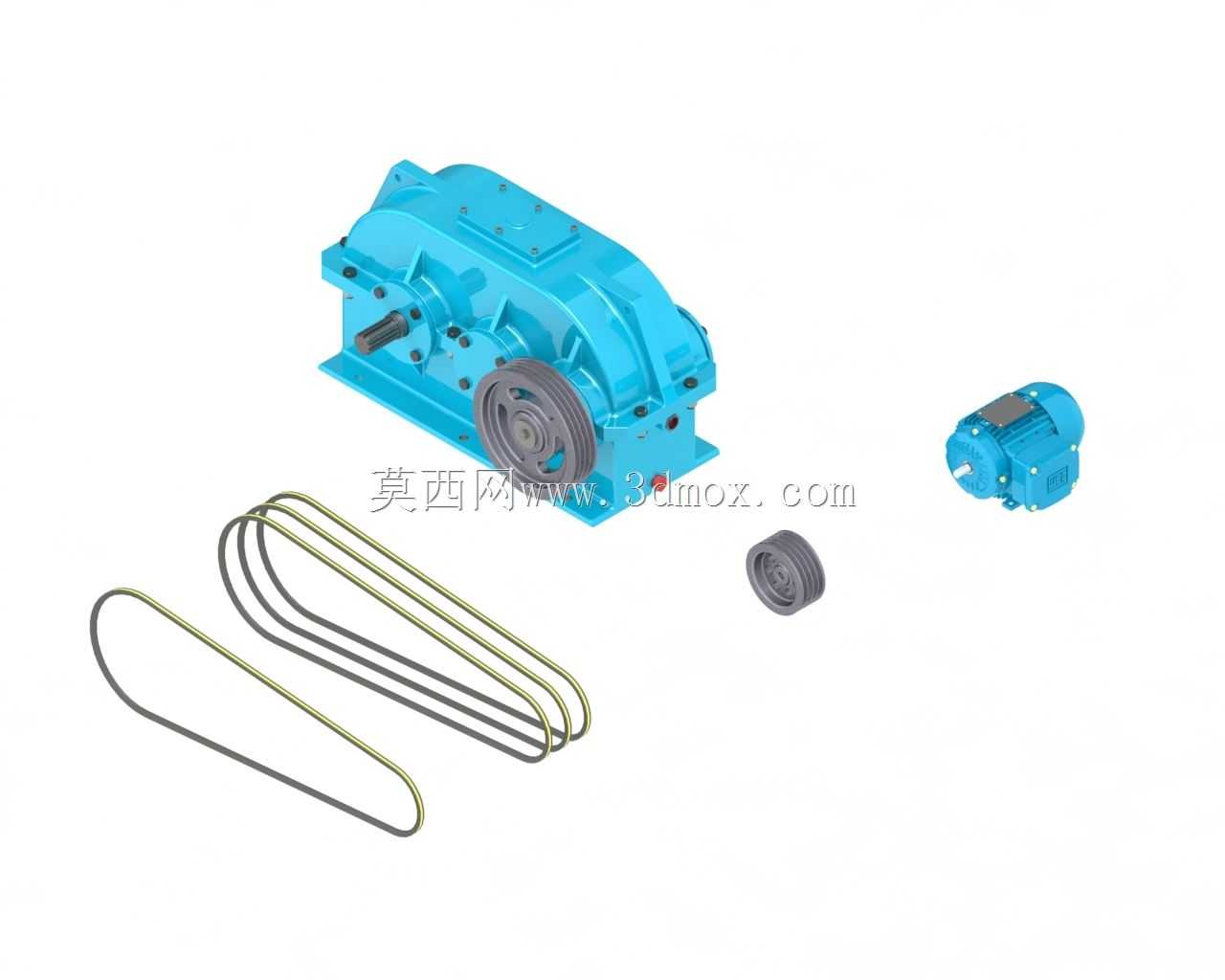

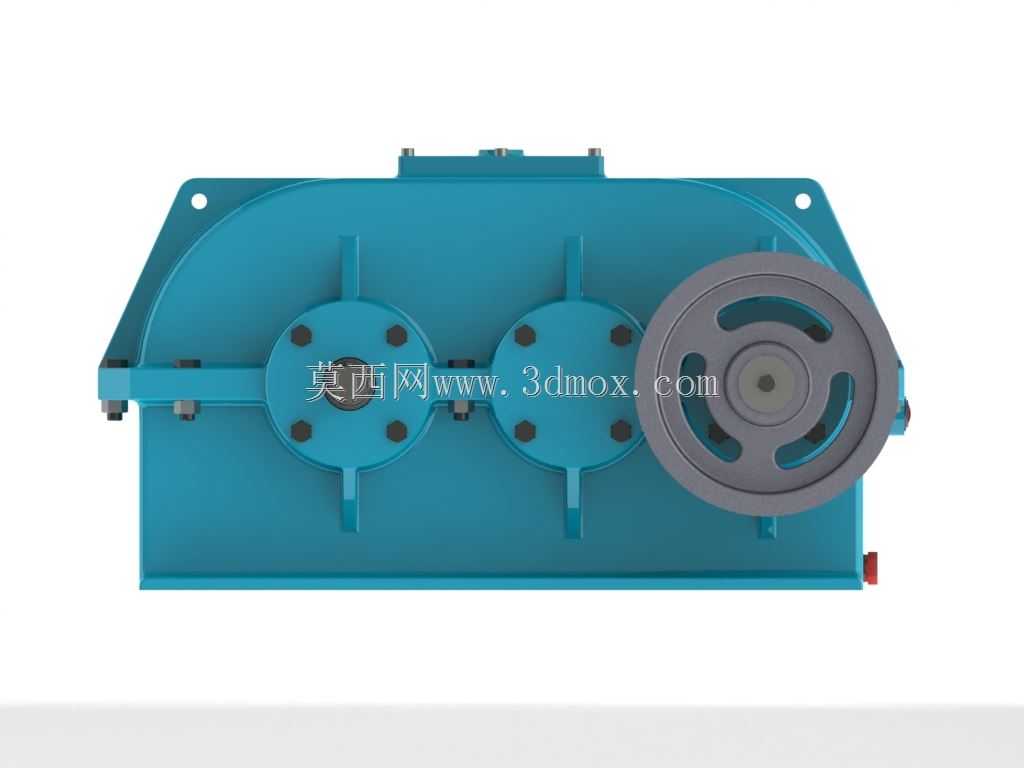

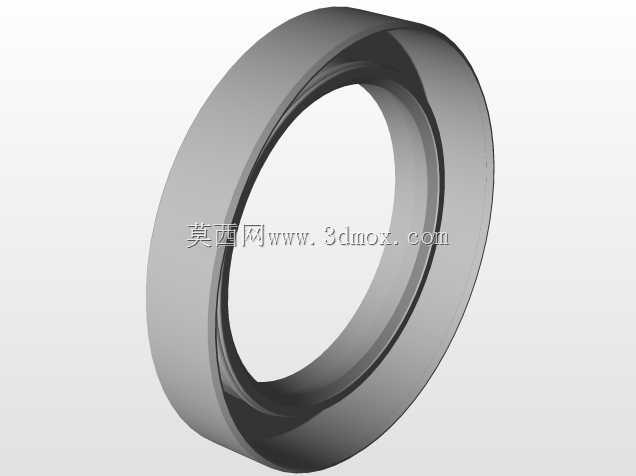

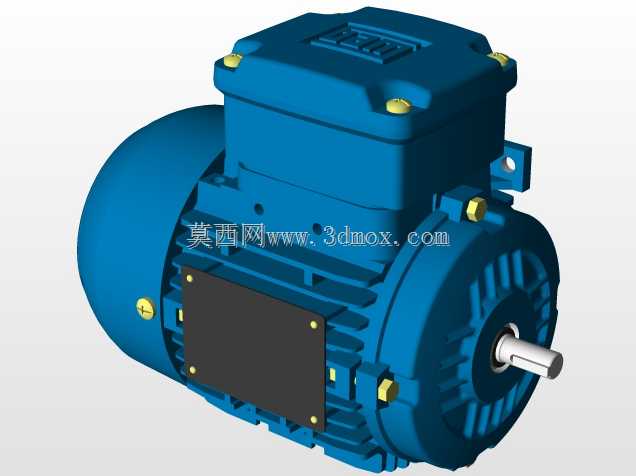

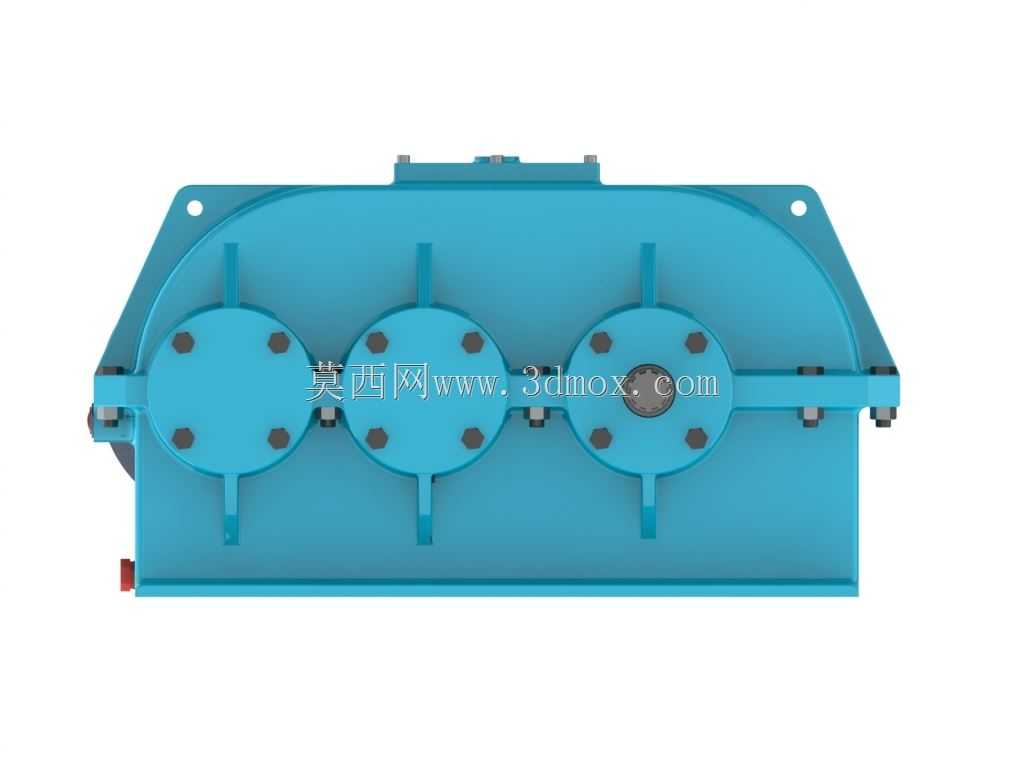

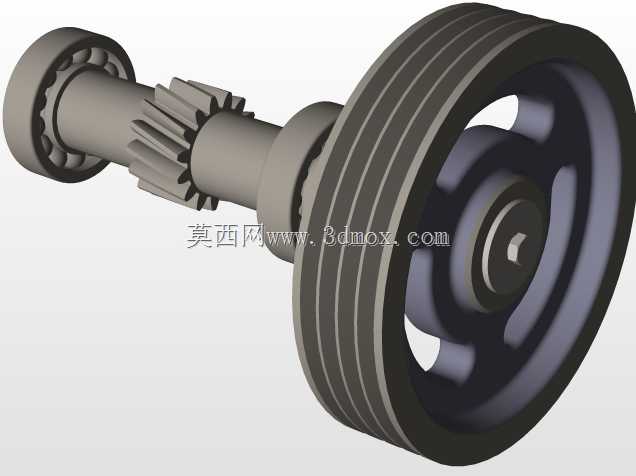

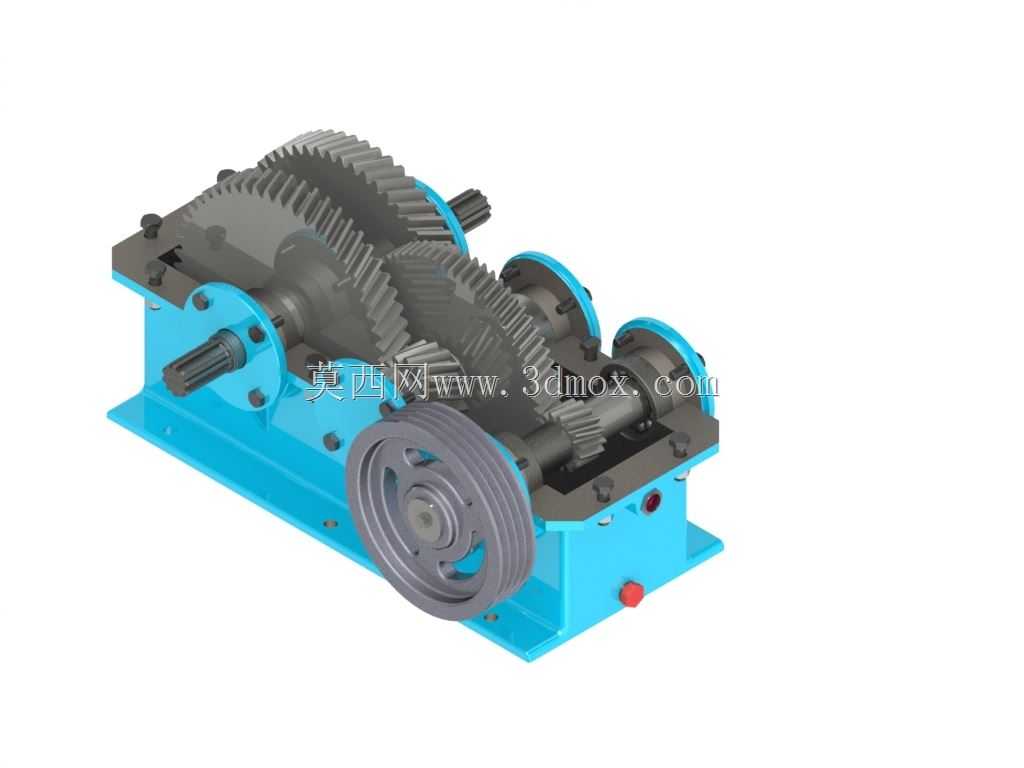

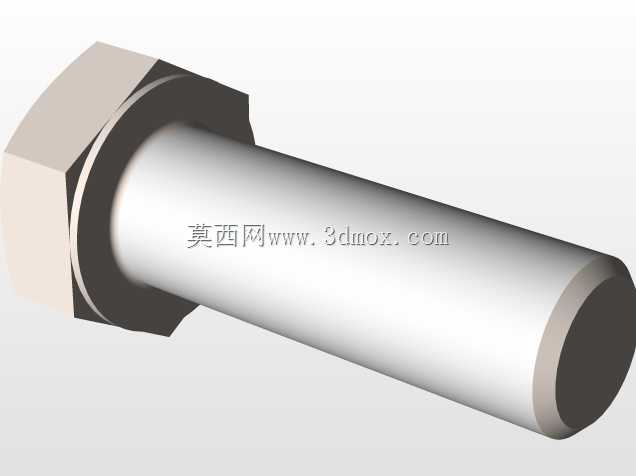

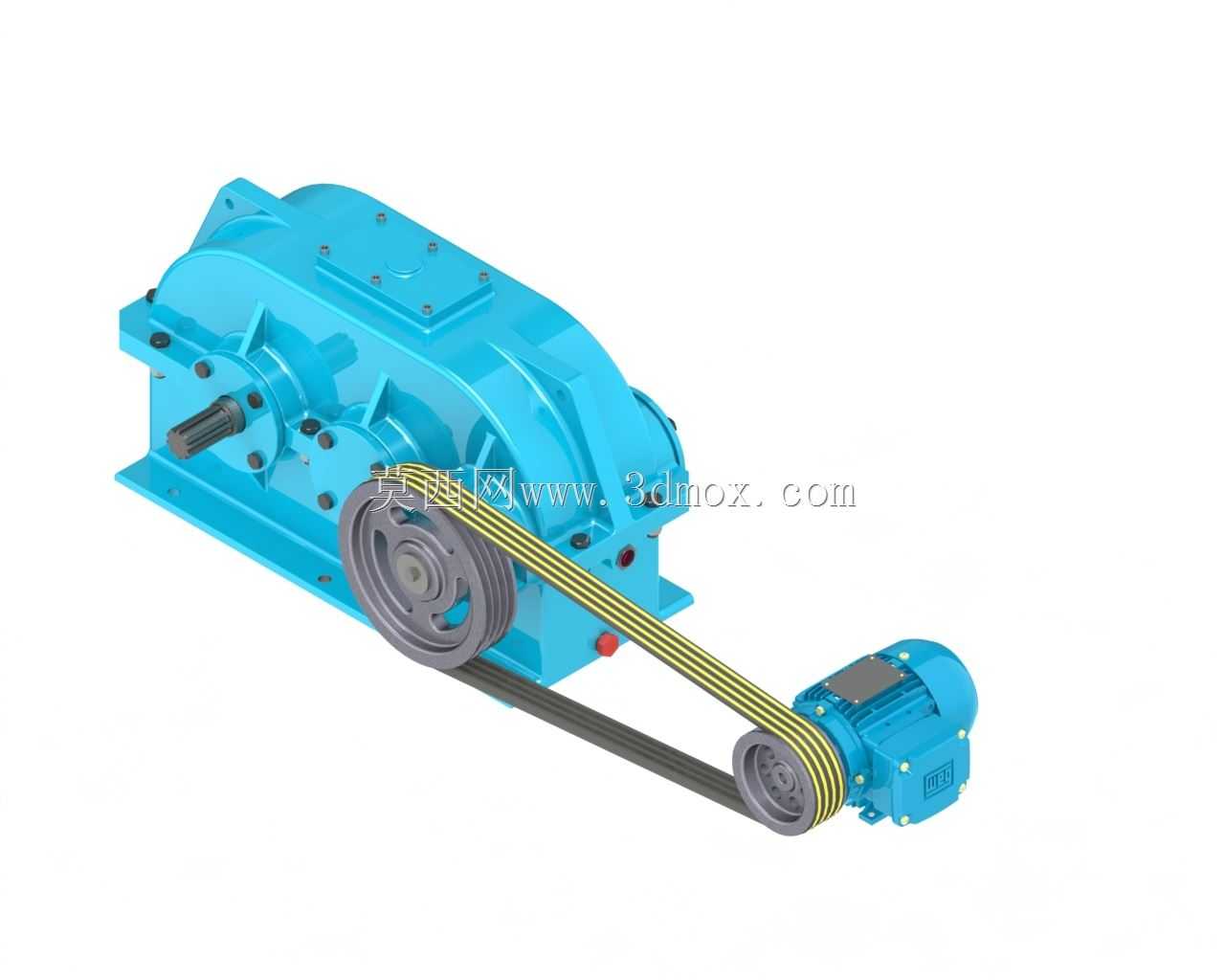

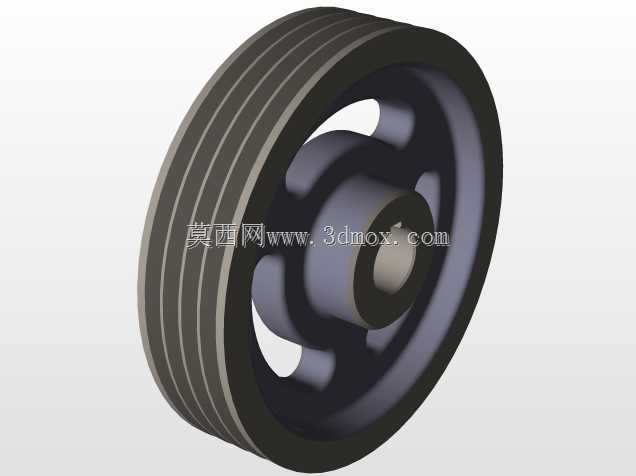

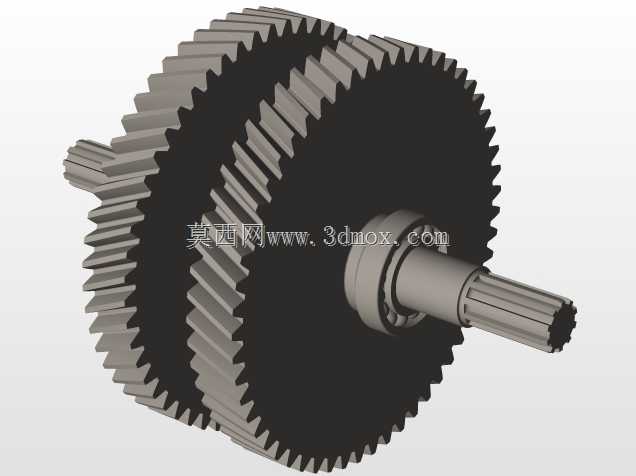

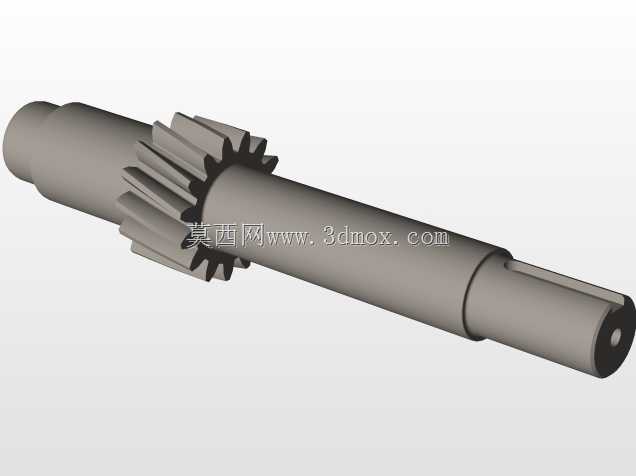

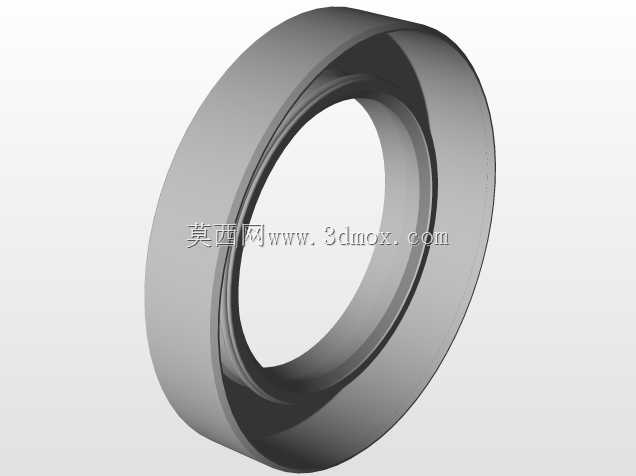

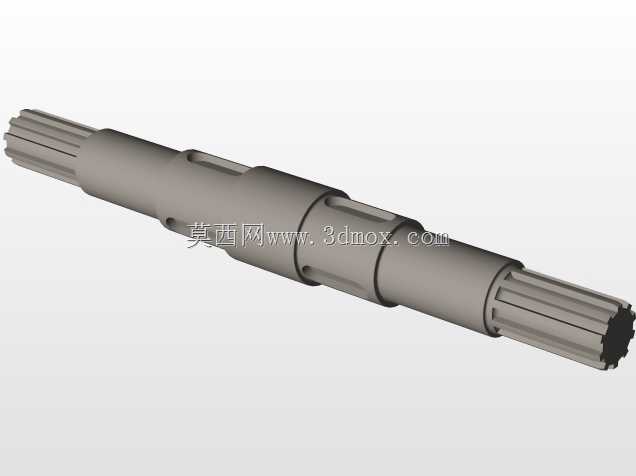

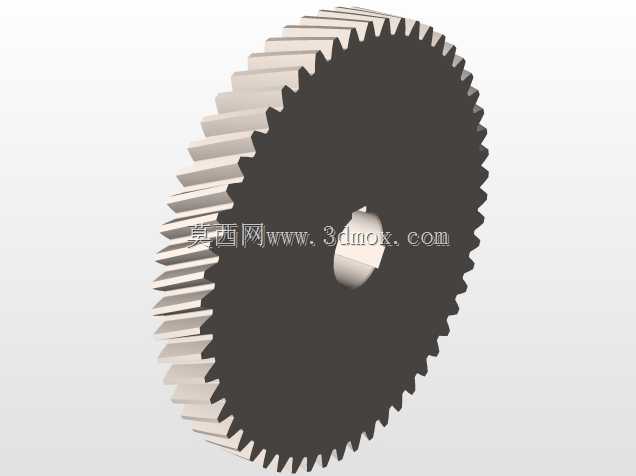

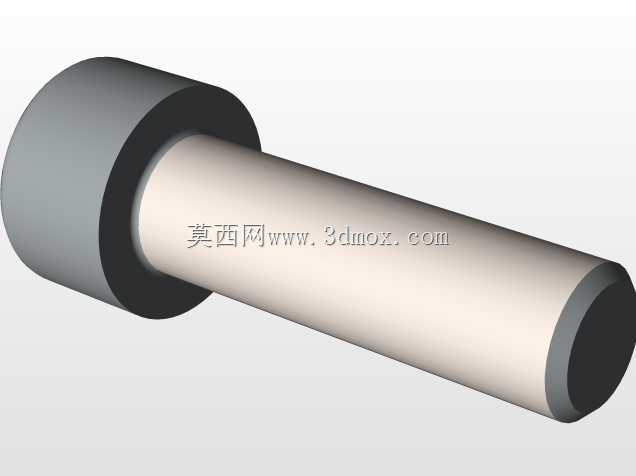

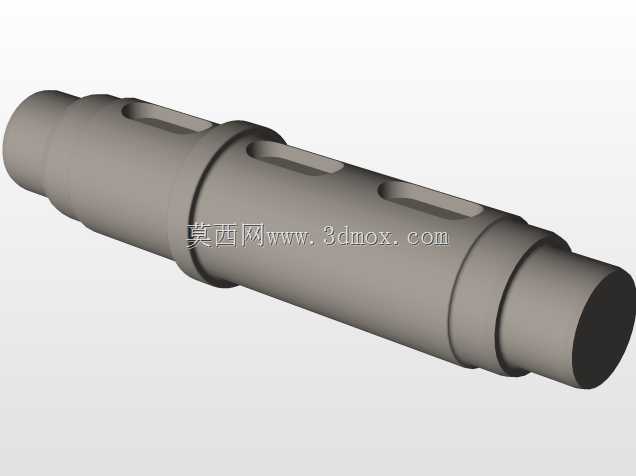

这套带传动配套的卧式减速装置，主要面向工矿企业的物料输送、小型生产设备动力匹配、轻工生产线传动等场景，可作为原动机与工作机之间的核心动力中转部件，适配常规中小型异步电机的动力输出需求，在建材加工、粮食输送、小型机床辅机、农用加工设备等领域都有广泛的应用空间，能够在高负载、连续运转的工况下稳定完成转速降低、扭矩放大的核心功能，解决原动机输出转速过高、扭矩不足无法直接驱动工作端的问题。整套装置包含卧式减速箱体、配套驱动电机、V型传动带组、带轮组件四个核心部分，设计时充分考虑了现场安装的适配性：减速箱体采用剖分式铸造结构设计，上下箱体通过螺栓紧固连接，既保证了箱体整体的结构刚性，也方便后期内部齿轮、轴系零部件的检修与维护；箱体外部的加强筋结构沿受力方向布置，能够有效抵消齿轮啮合时产生的径向与轴向作用力，避免长期运转后箱体出现形变导致的传动精度下降。输入端采用V带传动结构与电机连接，这种设计一方面可以通过带传动的柔性缓冲特性，吸收电机启动时的瞬时冲击，减少启动瞬间对减速箱内部齿轮的刚性冲击，延长齿轮与轴承的使用寿命；另一方面带传动具备过载打滑的特性，当工作端出现突发卡滞时，传动带可在带轮上打滑卸荷，避免过载直接损坏齿轮、轴系或者烧毁驱动电机，提升整套传动系统的运行安全性。设计过程中对安装边界做了充分考量：减速箱的底部安装脚采用平整加工面设计，预留了标准规格的安装螺栓孔位，可直接固定在预制的设备安装基座或者机架台面上，安装时仅需保证输入轴与电机输出轴的平行度，调整好带轮的中心距与传动带张紧度即可完成装配，不需要额外制作复杂的转接安装结构。箱体上预留的注油孔、油位观察孔、放油孔位置都做了操作空间预留，日常维护时不需要拆解周边的防护结构即可完成润滑油更换、油位检查等常规操作。输出轴端采用标准的轴伸设计，可通过联轴器、链轮或者带轮直接连接工作端负载，轴端的密封结构采用接触式油封设计，能够有效避免箱体内润滑油渗漏，同时阻挡外部的粉尘、水汽进入箱体内部污染润滑油，适配多粉尘、潮湿的车间作业环境。整套传动组件的布局紧凑，电机与减速箱平行布置，传动带组的张紧行程预留充足，可适配不同磨损程度的传动带调整需求，不需要频繁更换传动带即可维持稳定的传动效率，整体结构兼顾了运行稳定性、维护便捷性与安装适配性，能够满足多数中小型工业设备的动力减速传输需求。
