家用Xbox游戏主机外观结构三维建模

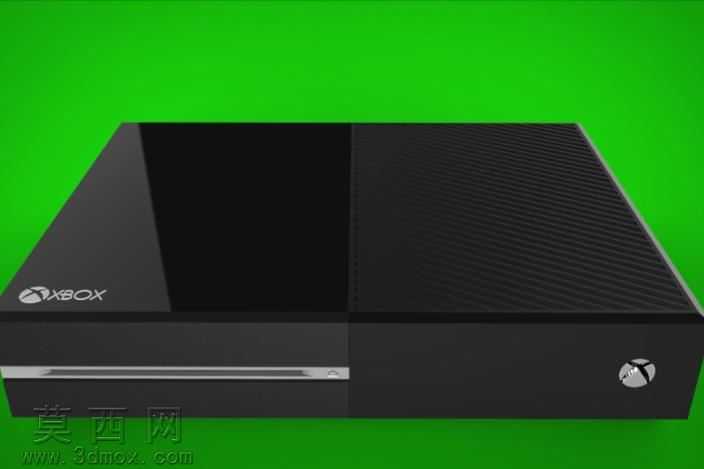

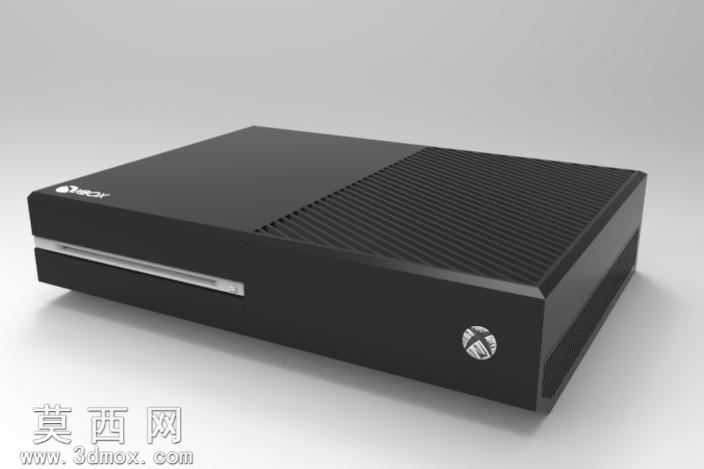

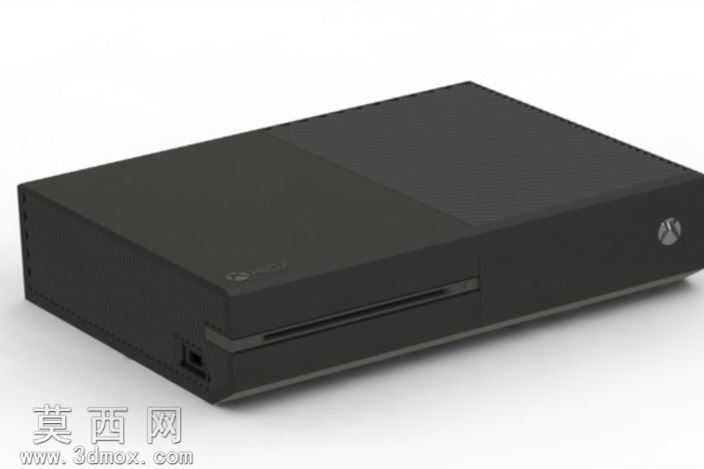

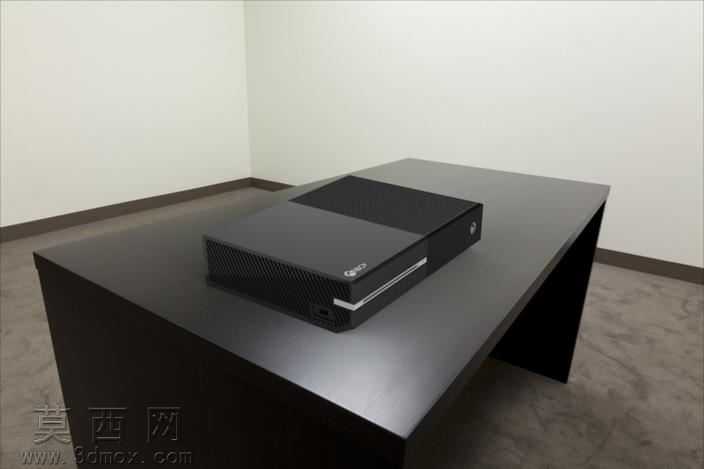

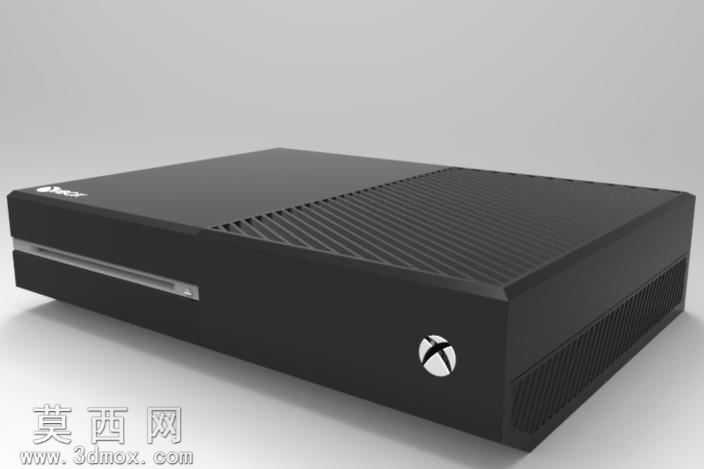

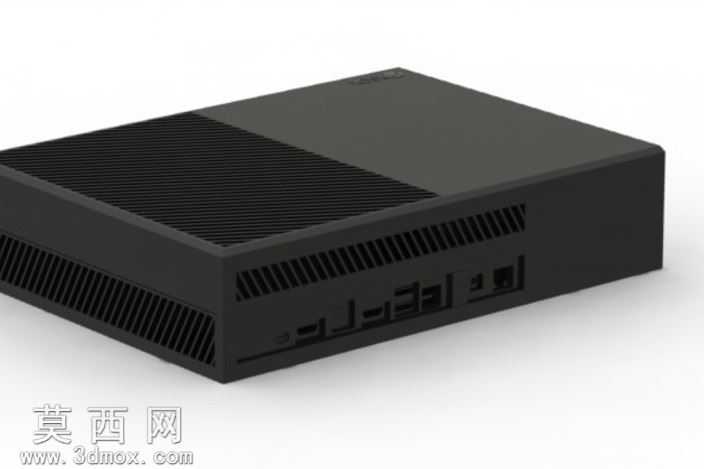

本次建模对象为微软推出的家用Xbox游戏主机，整体建模在SolidWorks环境中完成，全程遵循消费级数码产品的工业设计逻辑，从外观还原到结构细节都贴合量产产品的实际特征。建模初期先梳理主机的整体比例关系，确定方正扁平的机身轮廓，将机身拆分为上盖、前面板、侧边散热区、前面板光驱槽、品牌标识区几个独立模块，通过基准面定位各模块的装配位置，保证整体尺寸协调统一。外观建模阶段，上盖部分采用实体拉伸结合拔模特征处理，还原机身从后往前轻微收窄的视觉效果，上盖后半段的散热格栅区域，通过线性阵列的方式生成等距的斜向凸棱，既还原真机的散热结构设计，也保证格栅的间距均匀、棱边倒角一致，避免出现生硬的直角边缘。前面板部分先绘制光驱槽的拉伸切除轮廓，做出内嵌式的光驱仓位，仓位边缘添加细小的圆角过渡，还原光驱弹出位的缝隙细节；前面板右下角的Xbox品牌标识，采用包覆特征制作，将logo轮廓贴合在机身曲面位置，保证标识的立体感与位置精度，不会出现贴图错位的问题。机身侧边的处理重点在于分模线的还原，通过分割线特征将上下壳体的拼接缝隙做出0.1mm的等距凹槽，模拟真实产品的壳体装配间隙，所有壳体的边缘都添加R0.5-R2不等的圆角，还原消费电子产品圆润不割手的边缘处理。材质与渲染阶段，机身主体采用哑光黑硬质塑料材质，调整材质的粗糙度参数到0.7左右，还原真机外壳的磨砂质感，避免高反光带来的廉价塑料感；散热格栅区域的材质粗糙度略低于主体外壳，做出细微的材质区分；前面板的光驱装饰条采用半高光的银灰色塑料材质，粗糙度调整到0.2，模拟金属拉丝的装饰效果；品牌标识部分采用亮面镀铬材质，与哑光主体形成视觉对比，突出品牌识别点。渲染时采用三点布光方案，主光源从侧上方45度照射，突出机身的轮廓立体感，辅光源补亮暗部细节，避免散热格栅区域死黑，添加柔和的地面反射，让整体渲染效果更贴近产品宣传图的质感。结构设计层面，建模时预留了内部硬件的安装空间，壳体的壁厚统一设置为2mm，符合注塑壳体的生产工艺要求，散热区域的格栅厚度控制在1.2mm，既保证结构强度也满足通风散热的需求，所有特征的建模都采用参数化设计，后续如果需要调整机身尺寸、修改格栅密度，都可以通过修改参数快速完成调整，无需重新绘制特征。整个建模过程没有采用外部导入的曲面片体，全部特征都通过SolidWorks原生的拉伸、切除、阵列、圆角、包覆等命令完成，模型特征树清晰有序，没有冗余的错误特征，可直接用于产品外观展示、3D打印手板验证或者结构改型设计参考。
