挂绳式便携项链款MP3播放器外观结构设计

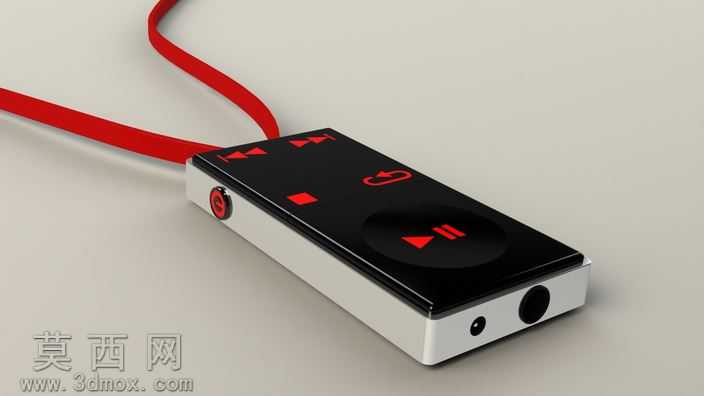

本作品为挂绳式便携项链款MP3播放器的三维设计方案，整体建模过程依托SolidWorks平台完成，从产品的使用场景与便携属性出发，首先确定了长条形轻薄化的机身轮廓，机身整体采用直边圆角的造型语言，既保证握持与佩戴时的触感舒适度，也兼顾了内部元器件的排布空间。建模阶段优先完成机身主体的基体特征搭建，精准预留出3.5mm耳机接口、充电与数据传输一体化接口的安装位，接口位置设置在机身短边侧方，避免挂绳佩戴时线材缠绕影响使用。机身正面的操作区域采用分区设计，建模时单独拆分出触控按键层的特征，将播放暂停、上下曲切换、功能切换按键以凸起与凹陷结合的方式做区分，按键标识采用红色符号元素，与黑色操作面板形成强烈视觉对比，方便用户在盲操作时快速识别按键功能。机身侧边单独设计了电源开关按键，采用圆形内嵌式结构，与机身侧边的弧面完美贴合，避免日常佩戴时误触。材质与渲染阶段，机身中框选用哑光银白金属质感材质，模拟铝合金阳极氧化的细腻磨砂触感，正面操作面板选用高光亮面黑色亚克力材质，还原镜面反光的精致视觉效果，挂绳部分选用柔软的红色织带材质，渲染时调整材质的粗糙度与纹理参数，还原织带的编织纹理与自然垂坠感，红色挂绳与黑银机身形成撞色搭配，强化产品的时尚配饰属性。结构设计上充分考虑项链佩戴的使用需求，将挂绳连接位设置在机身顶端的居中位置，保证佩戴时机身自然垂落不会歪斜，内部腔体做规整化处理，为电池、主控电路板、存储模块预留出充足的安装空间，同时将接口位置做加厚处理，提升频繁插拔时的结构强度。渲染阶段搭建了柔和的影棚光照环境，通过多角度光源调整突出机身不同材质的质感差异，添加柔和的地面阴影增强产品的真实感，最终呈现出兼具实用功能与时尚配饰属性的便携音频播放器设计效果，完整还原了产品从外观造型到结构细节的全部设计特征。
