曲柄滑块式急回连杆传动机构

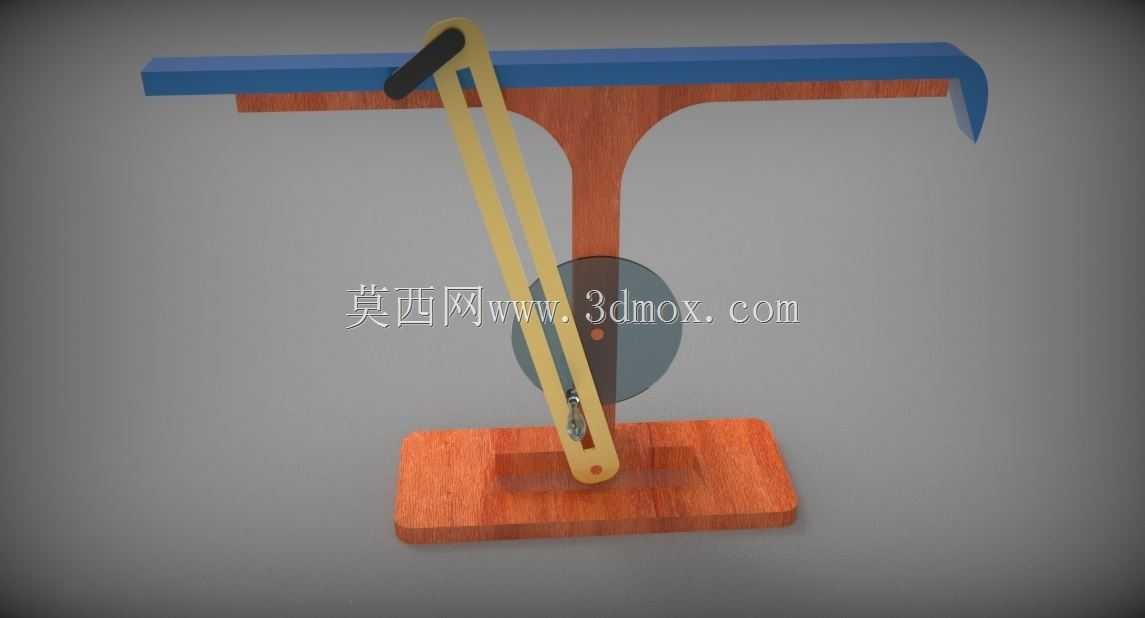

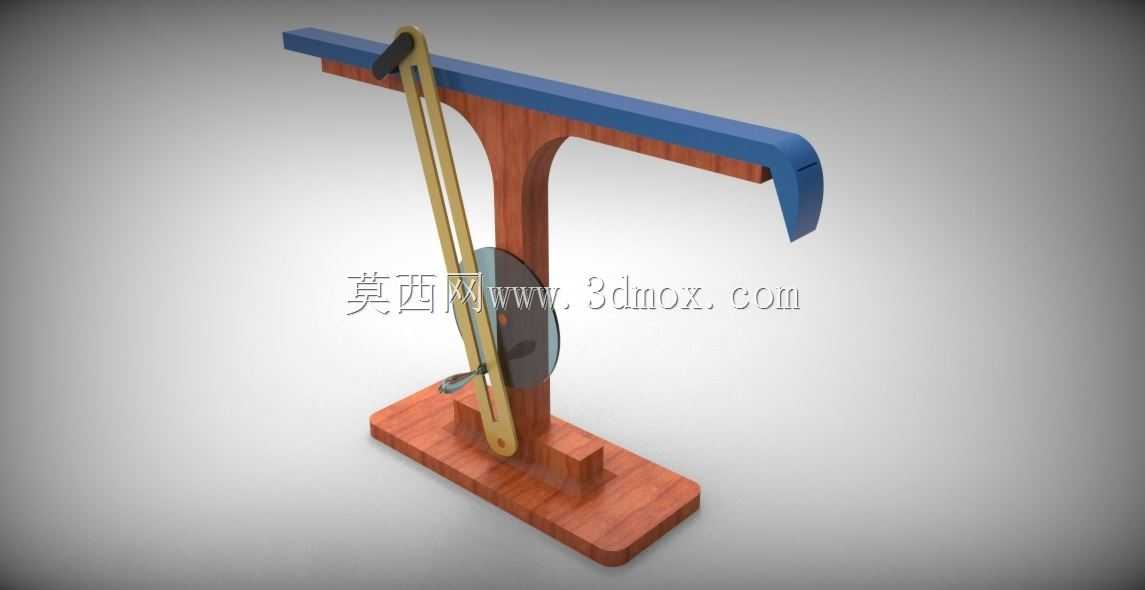

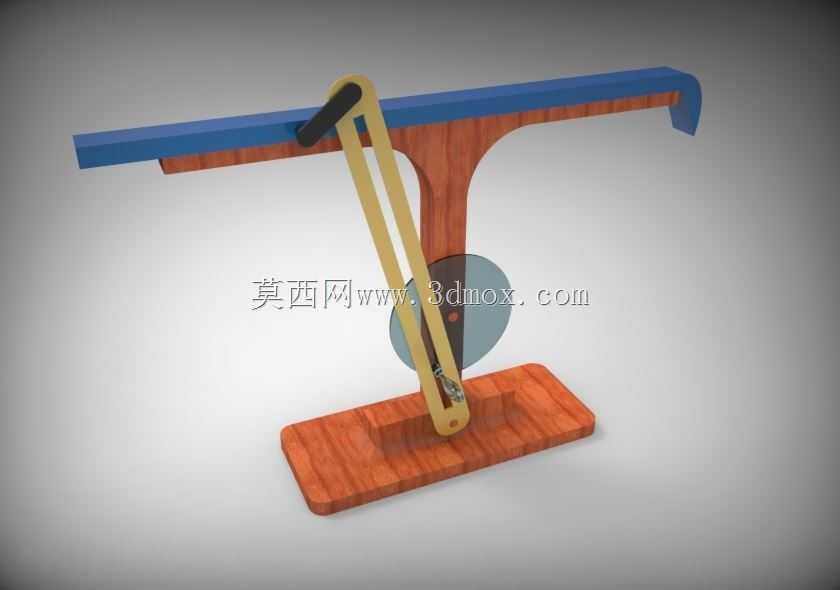

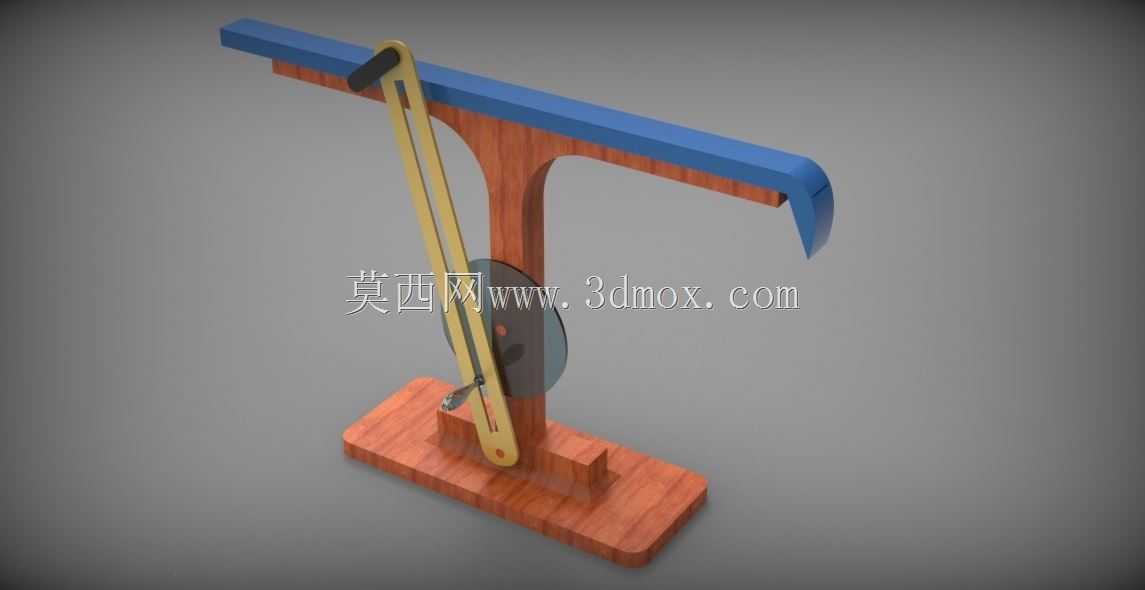

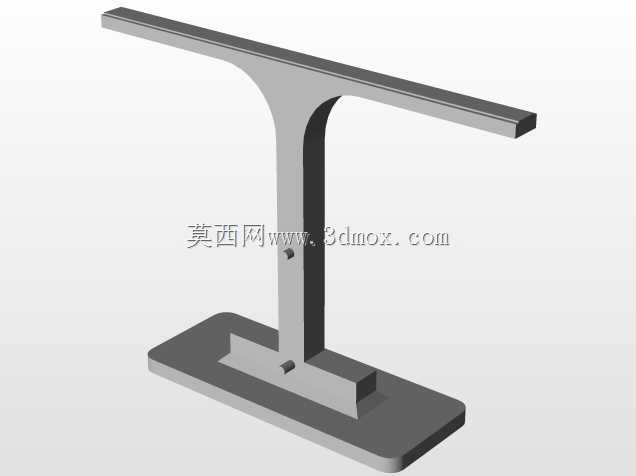

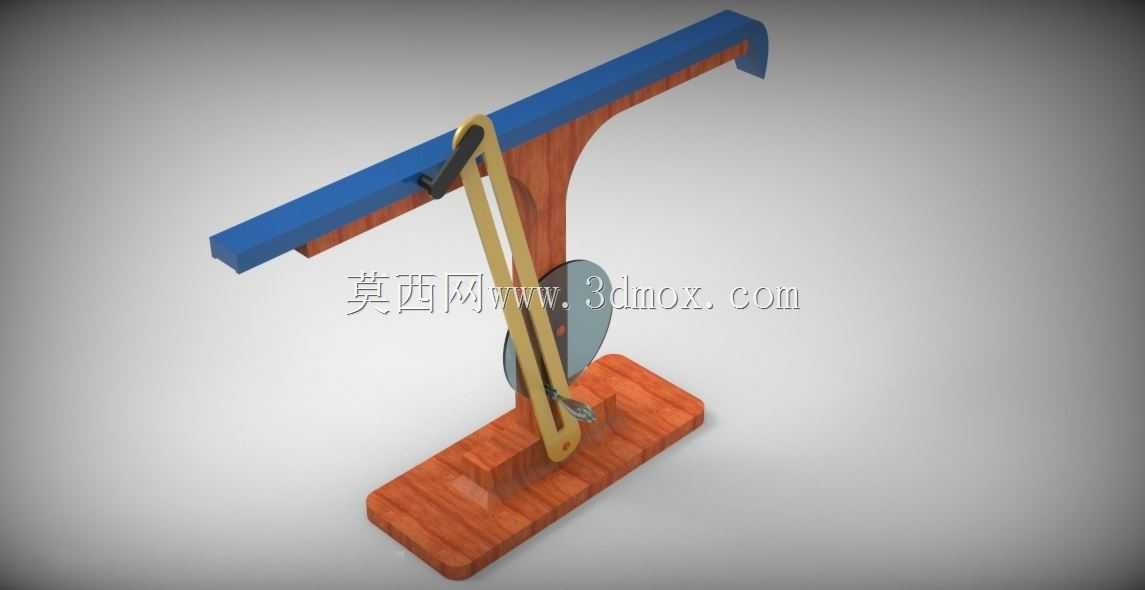

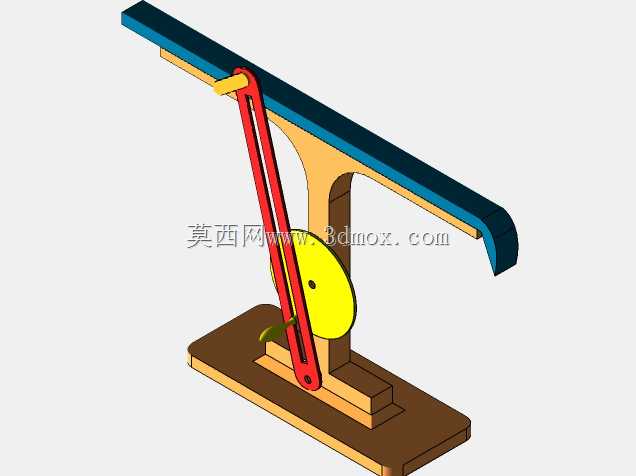

该急回连杆机构是典型的平面连杆传动构件，核心依托曲柄滑块的运动转化逻辑，将圆盘曲柄的连续圆周旋转运动，转化为滑枕部件沿水平导轨的往复直线运动，核心特性在于工作行程与回程的运动速度存在明显差值，回程阶段的运动速度远高于工作进给阶段，能够在保障工作行程平稳进给的前提下，大幅缩短空回程的耗时，有效提升配套设备的整体作业效率。从实际应用场景来看，这类机构广泛搭载于各类需要往复直线作业的成型加工设备中，比如小型冲压成型机、刨削类加工设备、轻载往复送料装置等，尤其适配对作业节拍有明确要求、需要在空行程阶段压缩非作业时长的生产场景，能够在不提升驱动源转速的前提下，优化设备的作业循环节奏，降低驱动单元的功耗损耗。从功能特性层面来看，该机构的传动链路完全依靠刚性连杆铰接实现，传动过程无滑动摩擦损耗，传动精度稳定，长期运行的故障率极低，不需要复杂的维护保养流程，相较于齿轮齿条、凸轮传动等其他往复运动实现方案，连杆机构的抗冲击载荷能力更强，能够承受成型作业过程中产生的瞬时冲压力，不会因为作业载荷波动出现传动失效的问题。在设计思路上，该机构采用立式支撑布局，底部为整块矩形安装基座，为整套传动组件提供稳定的支撑基准，中部立式支撑臂同时承担曲柄组件的安装承载与水平滑枕的导轨导向功能，将驱动端的曲柄转盘、传动连杆、执行端的滑枕三个核心模块整合在同一支撑结构上，大幅压缩了整套机构的安装占用空间，避免了分散式安装带来的同轴度、平行度调试难题。从安装边界与尺寸适配来看，整套机构的安装基准为底部矩形基座，基座上预留有对应安装固定的点位，能够直接通过螺栓紧固在设备的主机架台面上，不需要额外加工复杂的安装转接结构；水平滑枕的行程长度由曲柄转盘的偏心距决定，可根据配套设备的实际作业行程需求调整偏心销的安装位置，实现行程范围的灵活适配，滑枕的端部预留有作业执行端的安装接口，可直接加装冲压头、刨刀、送料推板等不同作业部件，适配不同的作业功能需求。整套机构的运动铰接点均采用耐磨衬套结构，长期往复运动过程中铰接位置的磨损量极小，能够长期保持运动精度的稳定性，不会因为铰接间隙增大导致滑枕运动出现卡顿、窜动的问题，保障作业过程的平稳性。
