立式剖分式带安装座轴承支撑结构

项目分类:轴承座 发布时间:2024-11-23 ID:805456
  • 立式剖分式带安装座轴承支撑结构
  • 立式剖分式带安装座轴承支撑结构
  • 立式剖分式带安装座轴承支撑结构
  • 立式剖分式带安装座轴承支撑结构
  • 立式剖分式带安装座轴承支撑结构
  • 立式剖分式带安装座轴承支撑结构
  • 立式剖分式带安装座轴承支撑结构
  • 立式剖分式带安装座轴承支撑结构
  • 立式剖分式带安装座轴承支撑结构
  • 立式剖分式带安装座轴承支撑结构
  • 立式剖分式带安装座轴承支撑结构
  • 立式剖分式带安装座轴承支撑结构
  • 立式剖分式带安装座轴承支撑结构

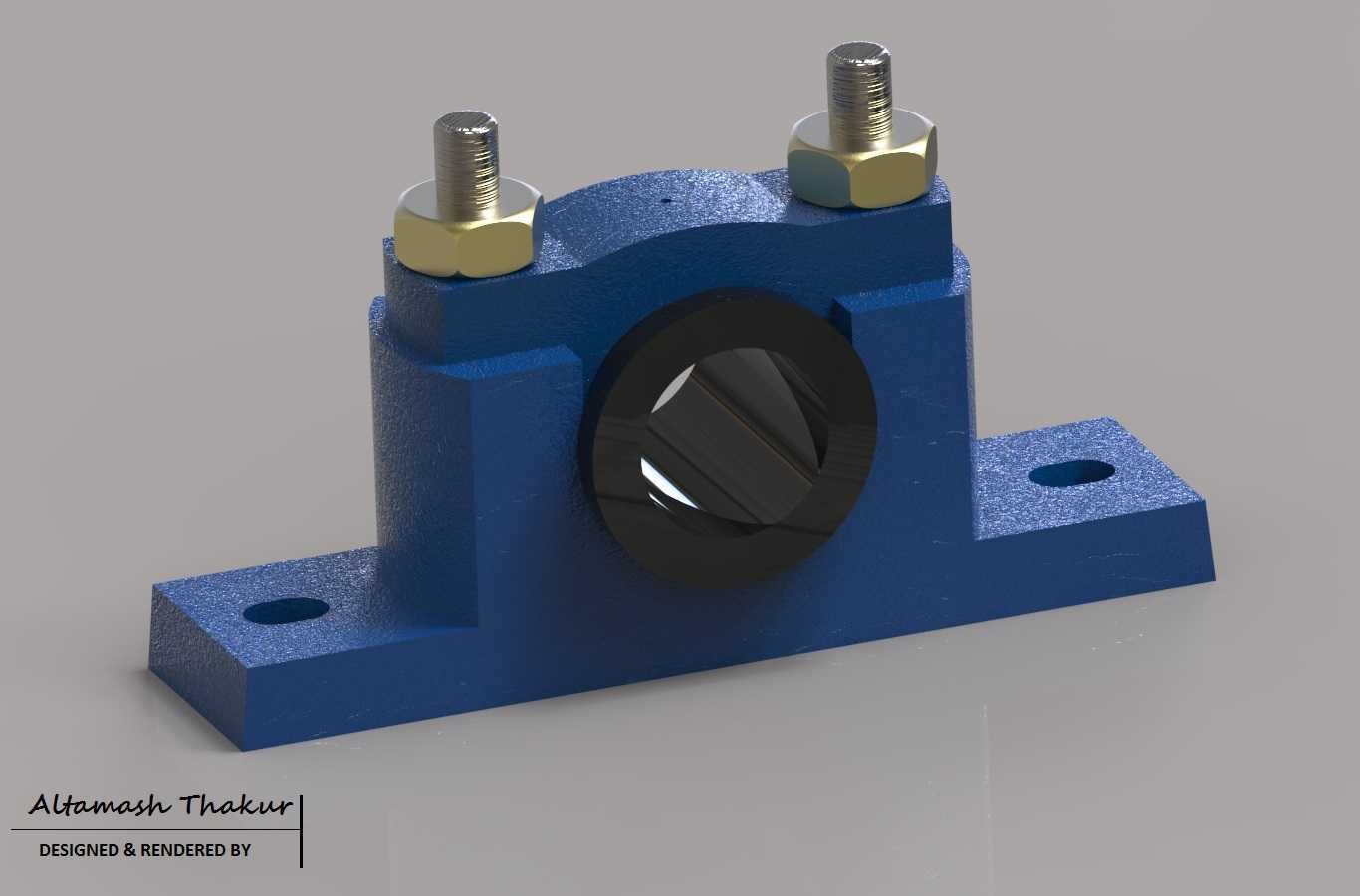

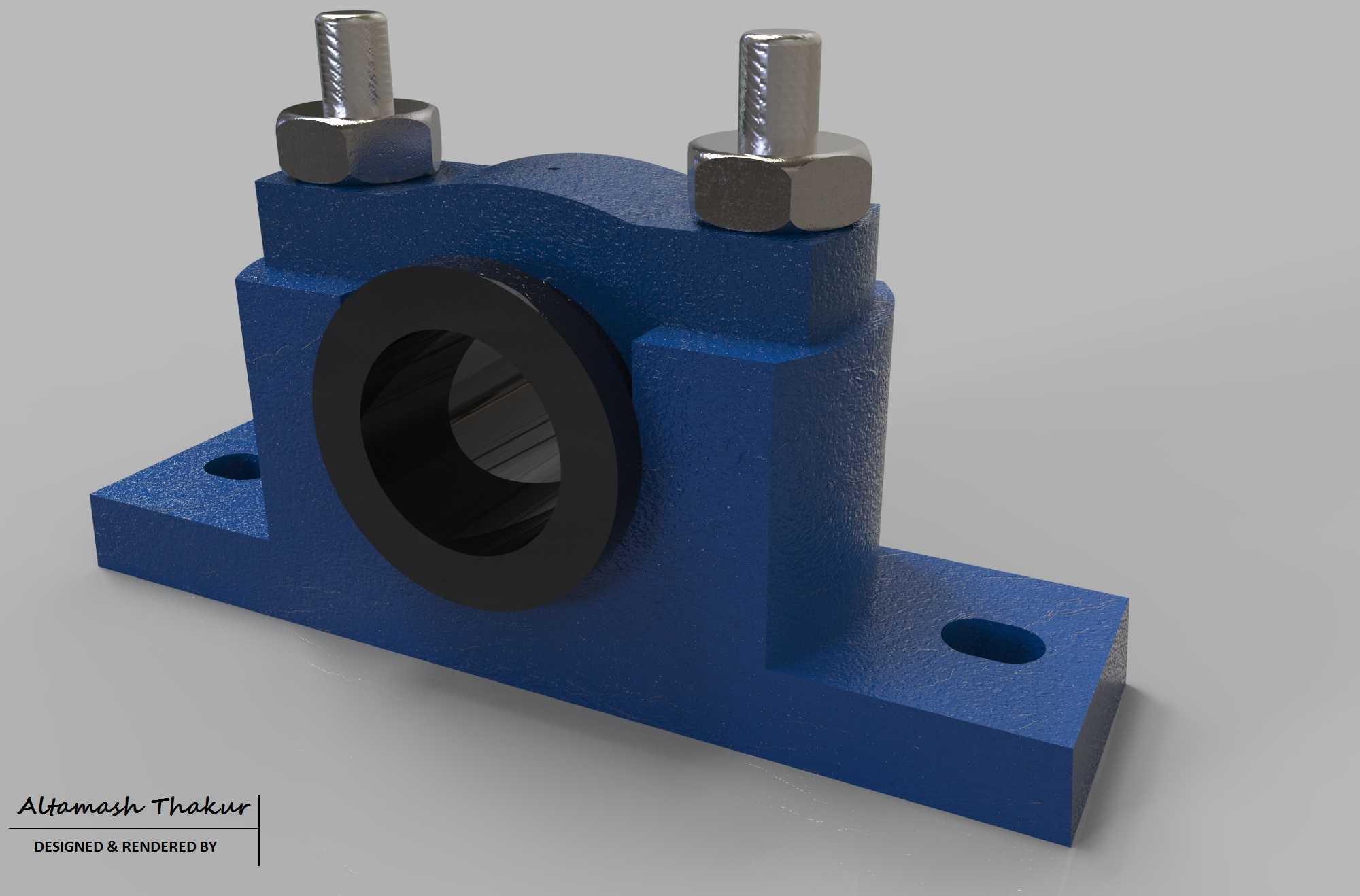

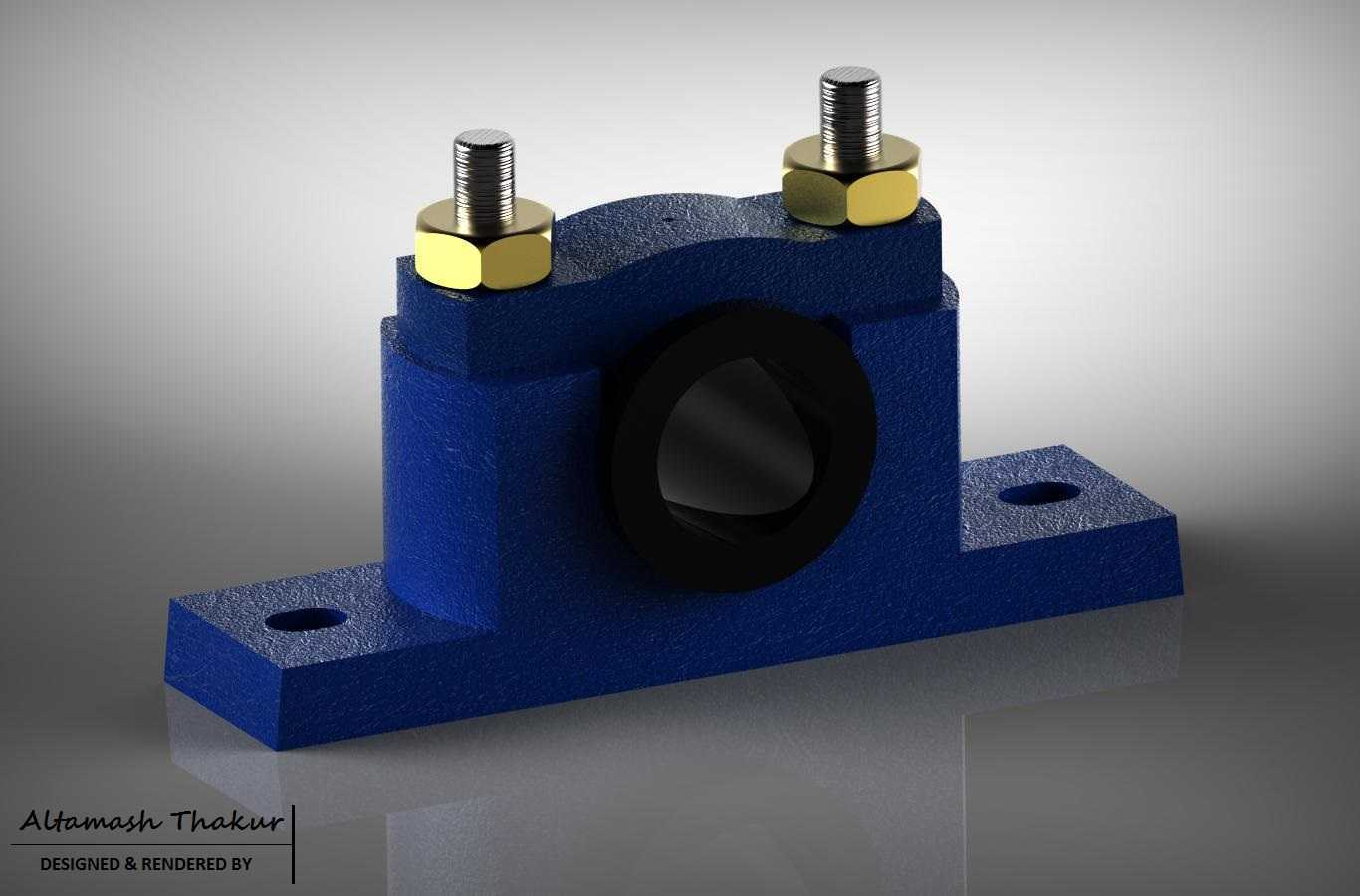

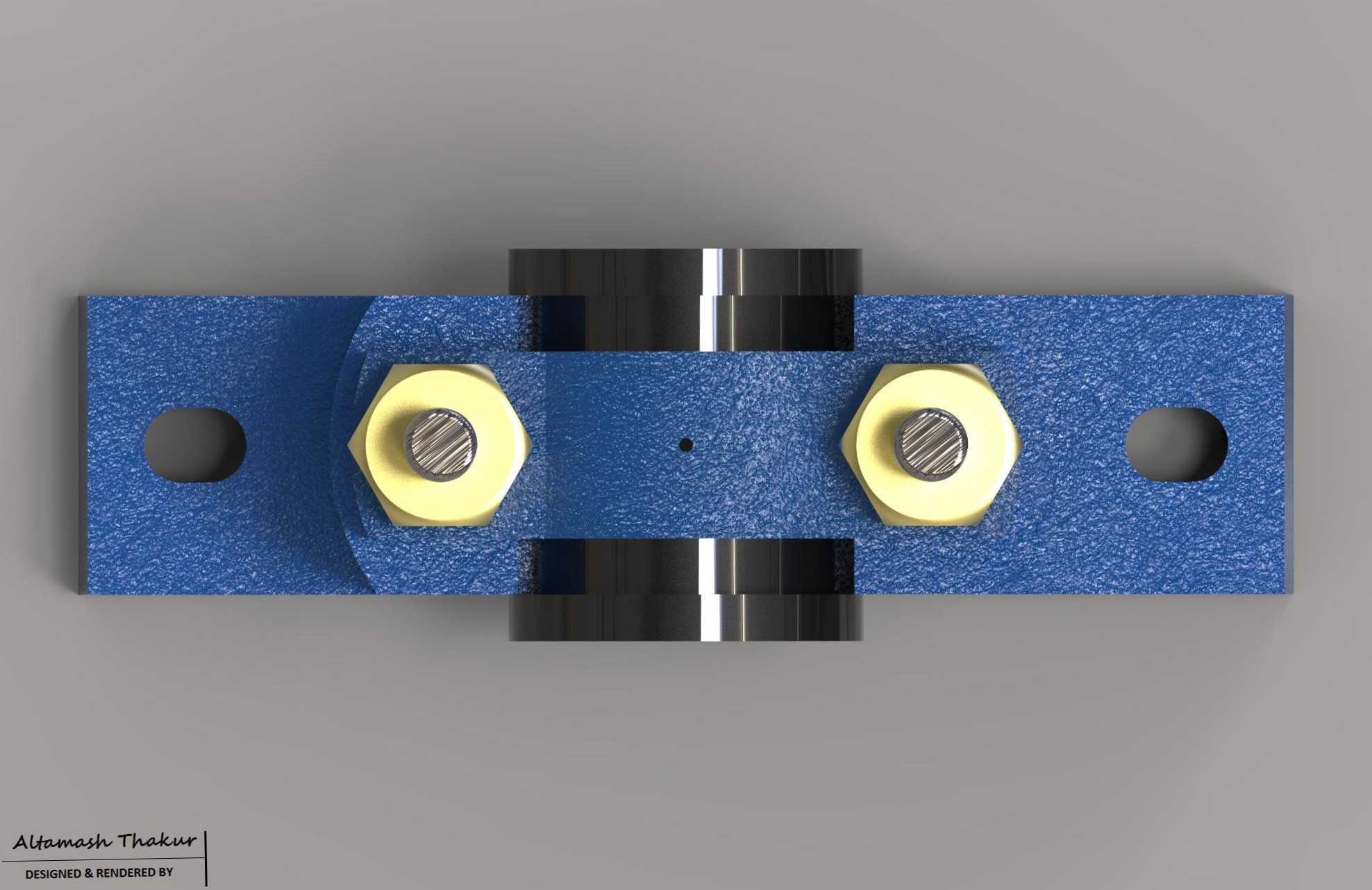

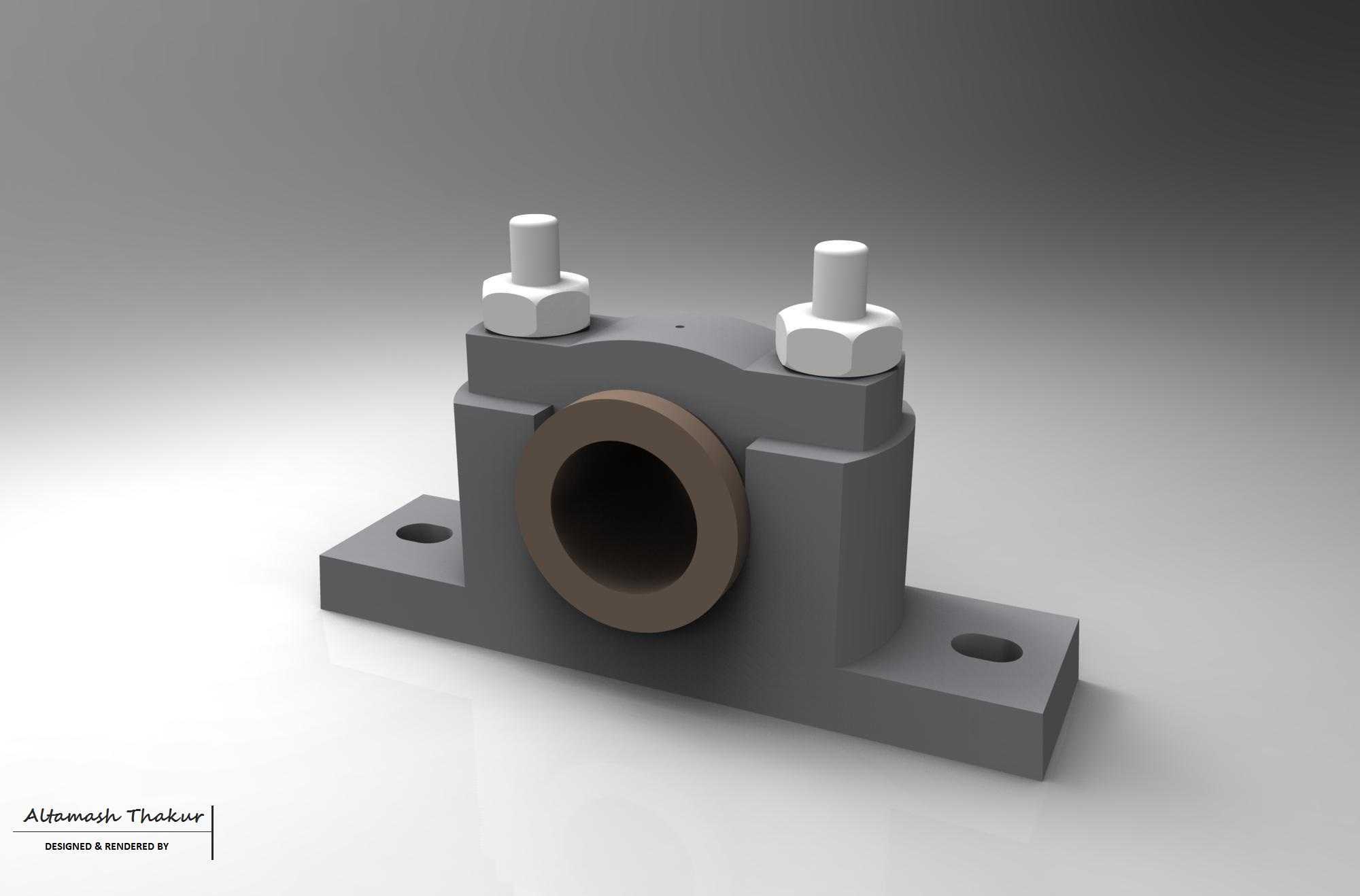

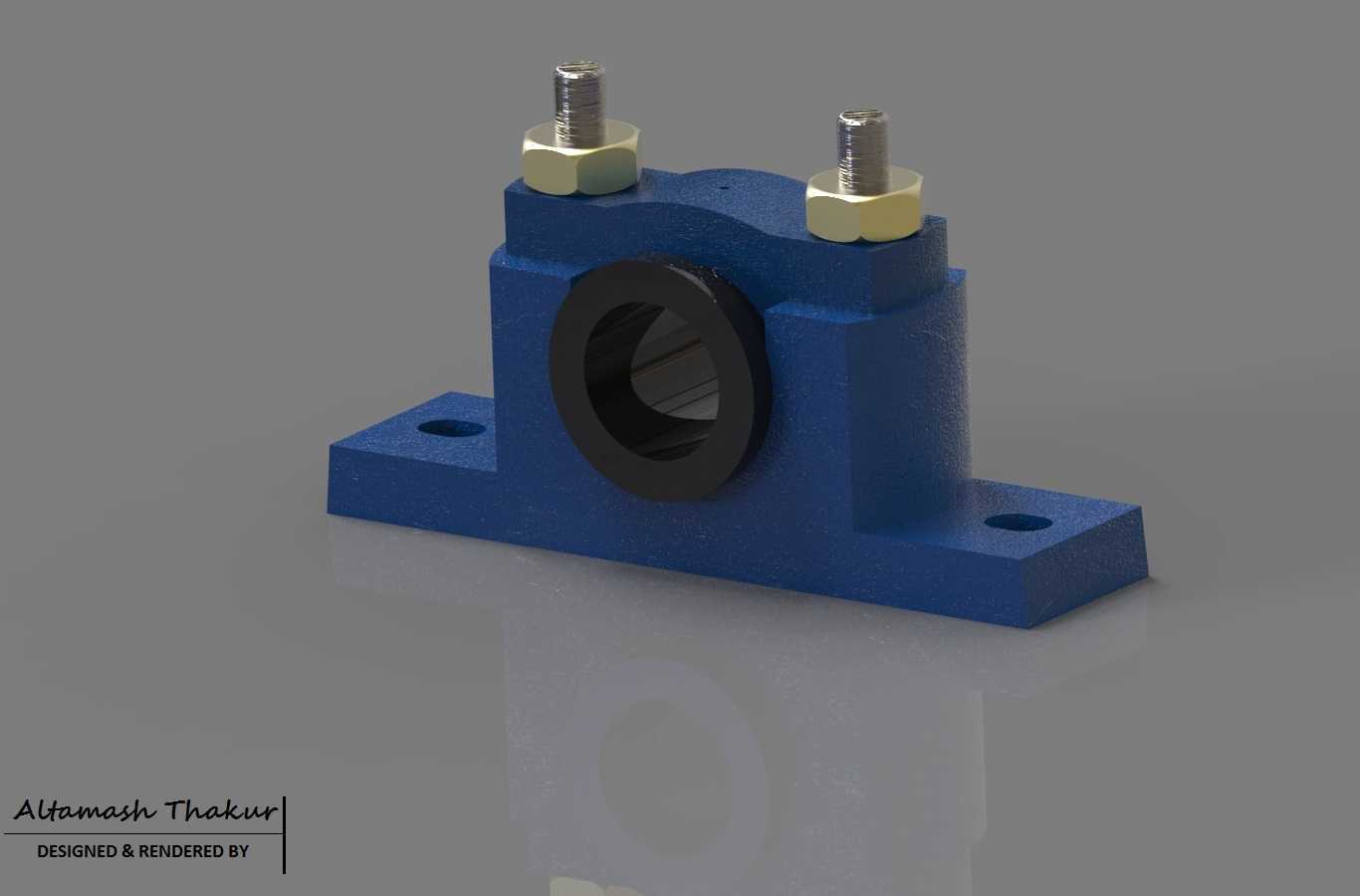

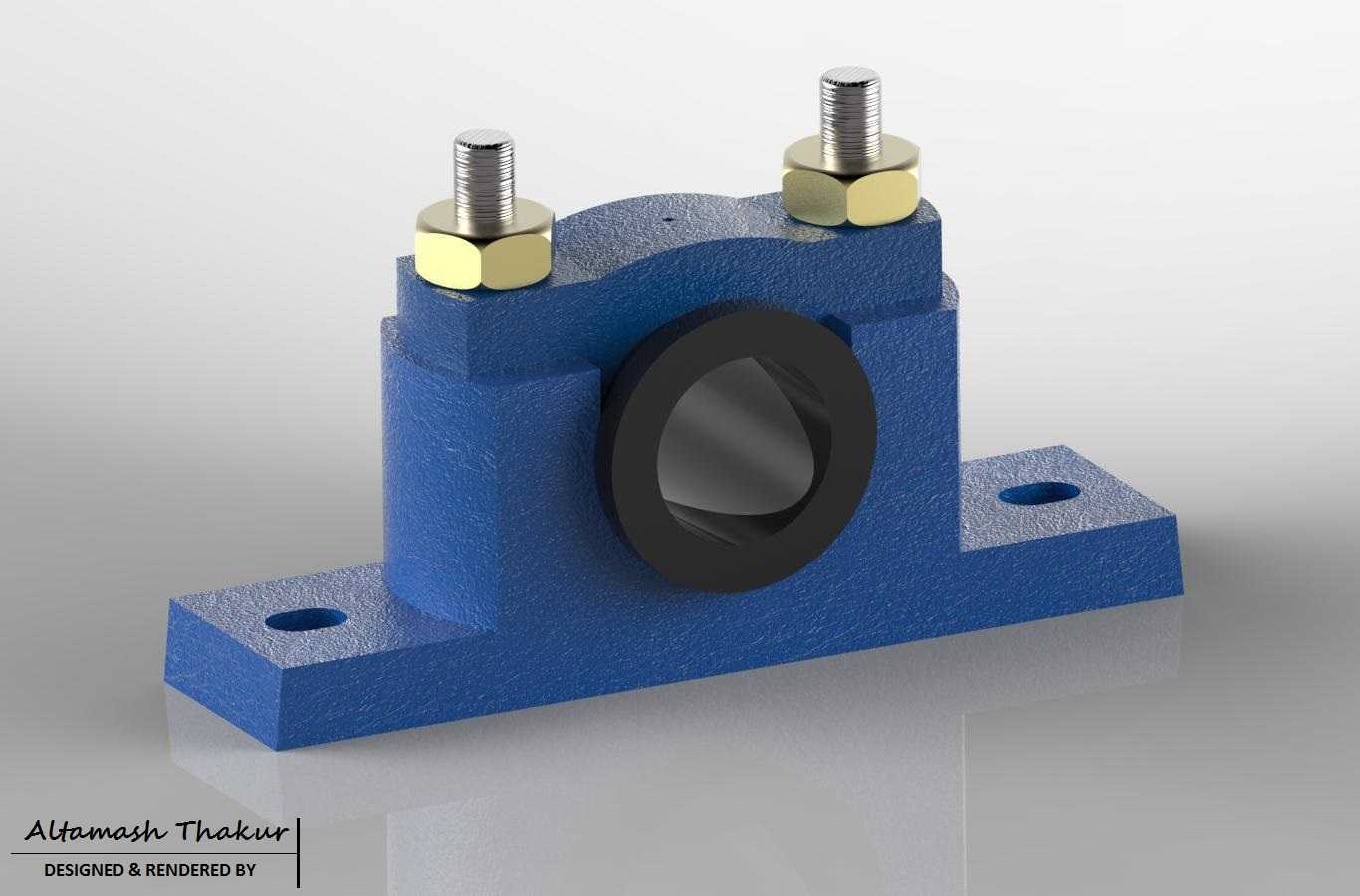

  在中小型输送线、轻工包装设备、小型实验台架的传动系统布局里,这类立式轴承支撑结构是非常常见的轴系固定部件,主要承担径向载荷为主的旋转轴支撑任务,适配光轴、阶梯轴的中段或端部固定场景,相比一体式轴承座,它的剖分式上盖结构可以在不拆卸轴端联轴器、链轮、带轮的情况下完成轴承更换与维护,大幅降低产线停机维护的拆装工作量。从结构设计逻辑来看,整个支座采用分体式组合结构,下半部分的基座是核心承载主体,底部设计了两个对称的长圆形安装孔,这类安装孔的设计初衷是给安装对位留出调整余量,现场安装时可以在一定范围内微调轴承座的轴向位置,补偿机架加工的孔位误差,不需要二次扩孔修正,适配不同安装基面的公差波动。上盖与基座的结合面采用平面贴合定位,配合两个贯穿式的六角头螺栓加防松螺母实现锁紧,螺栓的预紧力可以根据轴承的游隙要求进行调整,避免压合过紧导致轴承运转卡滞,或是压合力不足导致轴承外圈在支座内出现跑圈磨损。中间的轴承安装孔为通孔设计,孔壁的公差配合按照过渡配合选型,既可以保证轴承外圈压入后不会出现周向转动,也能避免过盈量过大导致轴承外圈变形影响内部滚动体的运转精度。安装基面的平整度要求控制在0.1mm以内,安装时需要在基座与机架接触面之间加装调整垫片,用来补偿机架的平面度误差,避免基座锁紧后出现变形导致轴承孔同轴度偏差。

  从实际使用场景来看,这类轴承座大多应用在转速不超过3000rpm、径向载荷中等的传动部位,比如小型皮带输送机的托辊轴支撑、包装设备的送料辊轴固定、小型风机的叶轮轴支撑,它的立式安装结构不需要额外的转接支架,可以直接通过螺栓固定在设备的立式安装面或者水平台架上,占用的安装空间比带座外球面轴承更小,结构刚度更优。设计时需要重点关注几个核心尺寸边界:首先是底部安装孔的中心距,这个尺寸直接决定了支座能否直接固定在现有设备的安装位上,两个安装孔的中心连线需要与轴承孔的轴线保持平行,平行度公差需要控制在0.05mm以内,避免轴安装后出现附加弯矩。

  其次是轴承孔的中心高,这个尺寸决定了轴系的安装高度,需要与配套的传动部件中心高匹配,避免出现带轮错位、链轮不同面的问题,中心高的公差一般控制在±0.1mm范围内。还有上盖的螺栓孔位置度,需要保证两个螺栓锁紧时上盖受力均匀,不会出现单侧压合过紧的情况,螺栓孔与螺栓之间留有0.5-1mm的间隙,方便上盖安装时对位调整。在建模过程中,需要重点还原结合面的定位细节、安装孔的倒角特征、螺栓与螺母的配合间隙,还有基座底部的安装接触面的平面度要求,同时要考虑铸造工艺的拔模斜度,这类支座一般采用铸铁铸造后机加工成型,非加工面需要保留合理的拔模角度,避免出现铸造倒扣。

  实际选型时,需要根据支撑轴的直径匹配对应规格的轴承内孔尺寸,同时核算轴系传递的径向载荷,确认支座的承载能力满足工况要求,对于有冲击载荷的应用场景,还需要在螺栓位置加装防松垫圈,避免长时间运转后螺栓松动导致支撑失效。另外,这类结构的轴承安装孔两端可以根据需求加装密封圈或者挡圈槽,用来固定轴承的轴向位置,防止轴承在运转过程中出现轴向窜动,上盖与基座的结合面可以加工出浅槽,加装密封垫片避免灰尘、切削液进入轴承内部,延长轴承的使用寿命。在装配流程上,需要先将轴承压入轴的对应位置,再将轴承下半部分卡入基座的轴承窝内,扣合上盖后分次均匀拧紧两个锁紧螺栓,按照对角线顺序逐步加力到规定扭矩,避免单次拧紧单侧螺栓导致上盖偏斜,压伤轴承外圈。
