套筒销式挠性联轴器结构设计

项目分类:3D模型 发布时间:2021-09-22 ID:285811
  • 套筒销式挠性联轴器结构设计
  • 套筒销式挠性联轴器结构设计
  • 套筒销式挠性联轴器结构设计
  • 套筒销式挠性联轴器结构设计
  • 套筒销式挠性联轴器结构设计
  • 套筒销式挠性联轴器结构设计
  • 套筒销式挠性联轴器结构设计
  • 套筒销式挠性联轴器结构设计
  • 套筒销式挠性联轴器结构设计
  • 套筒销式挠性联轴器结构设计
  • 套筒销式挠性联轴器结构设计
  • 套筒销式挠性联轴器结构设计
  • 套筒销式挠性联轴器结构设计
  • 套筒销式挠性联轴器结构设计

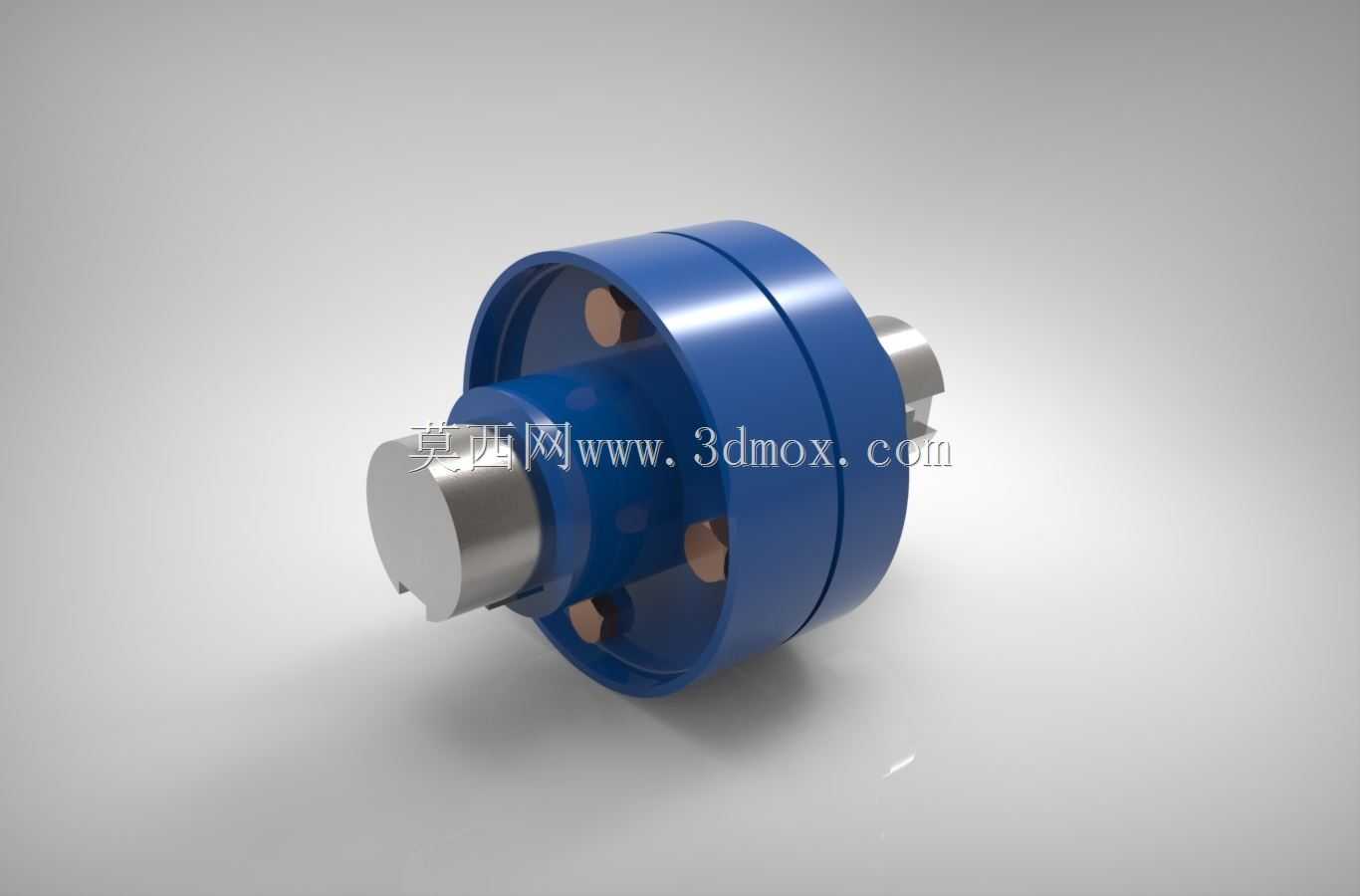

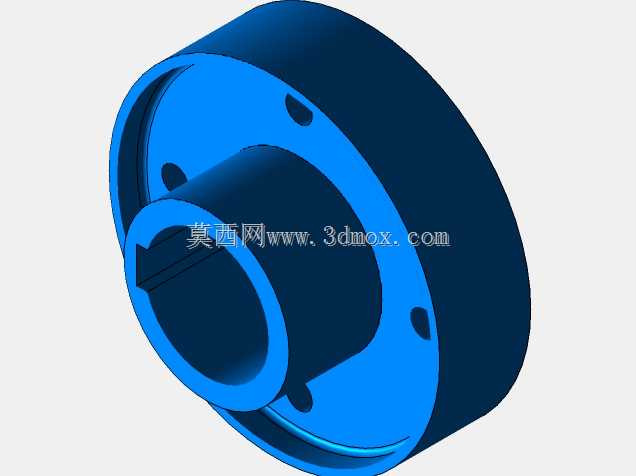

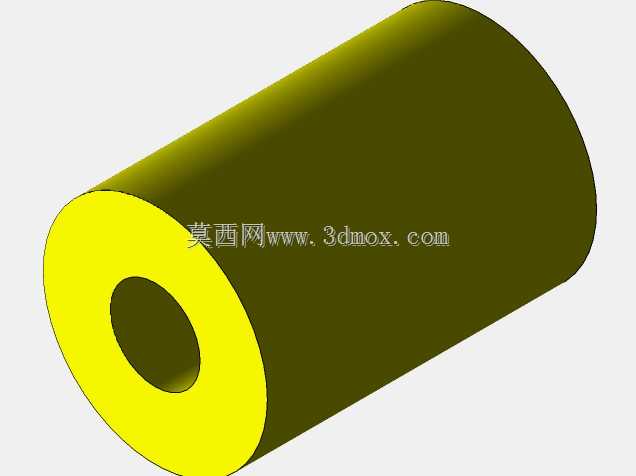

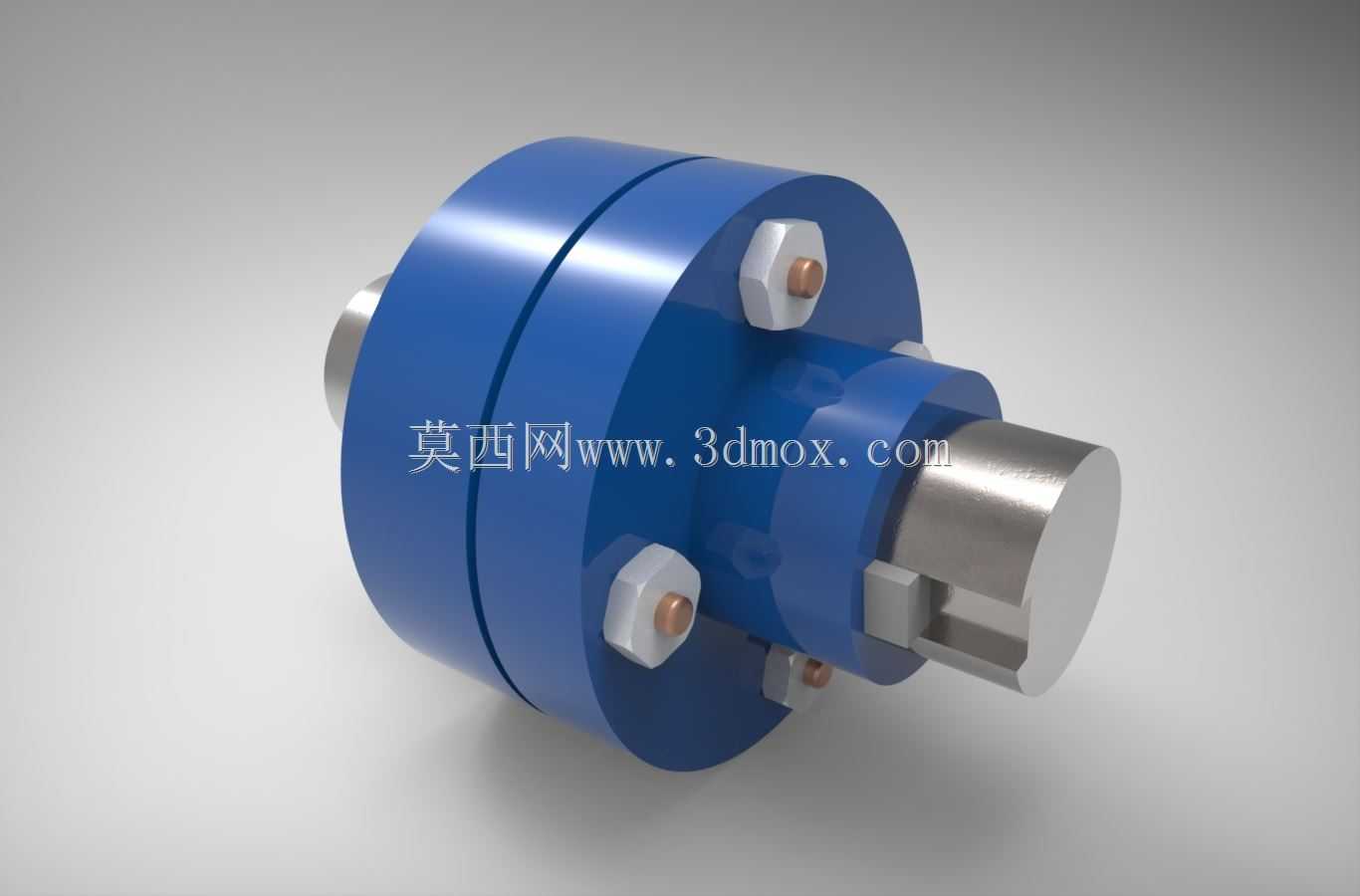

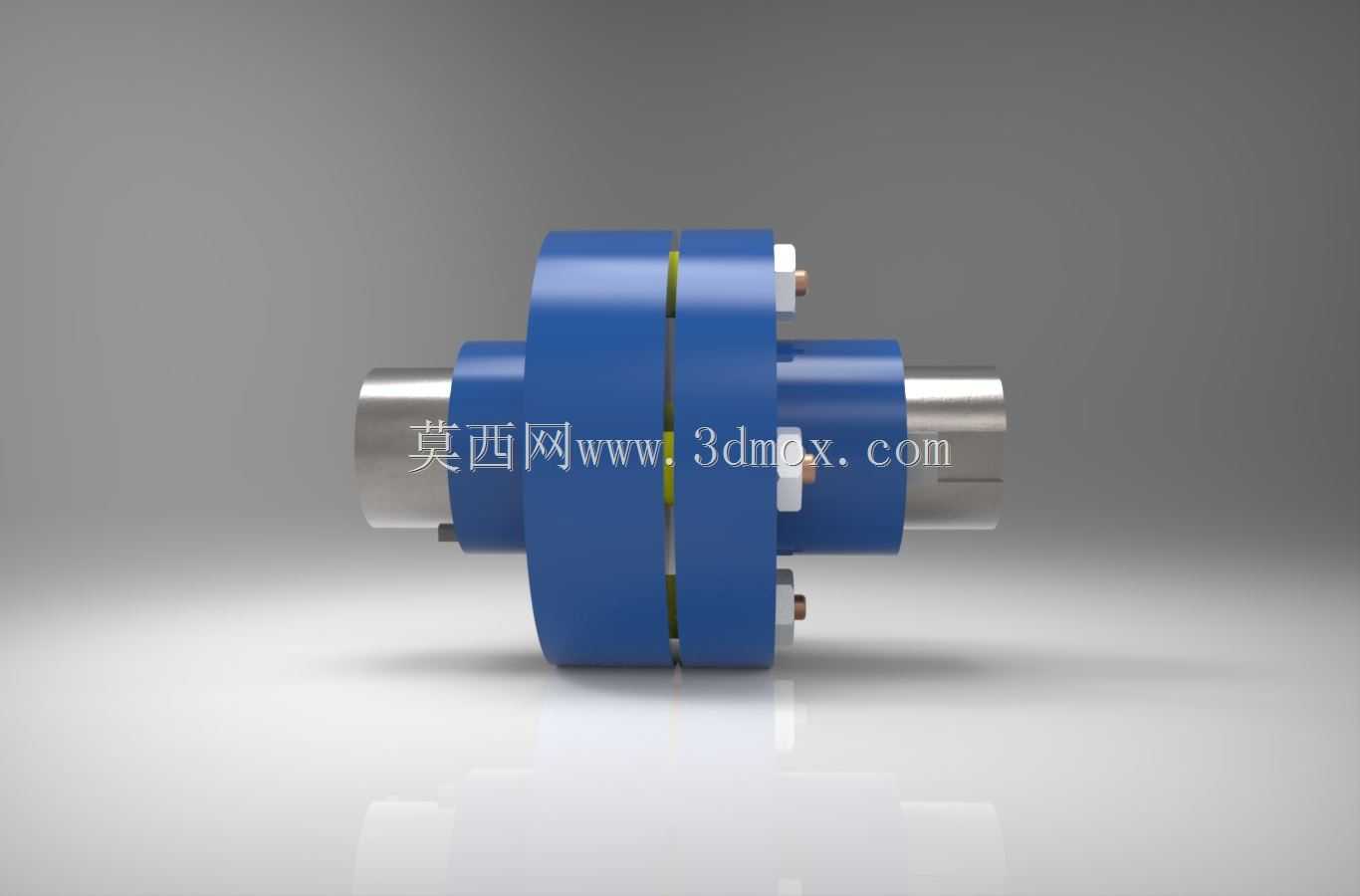

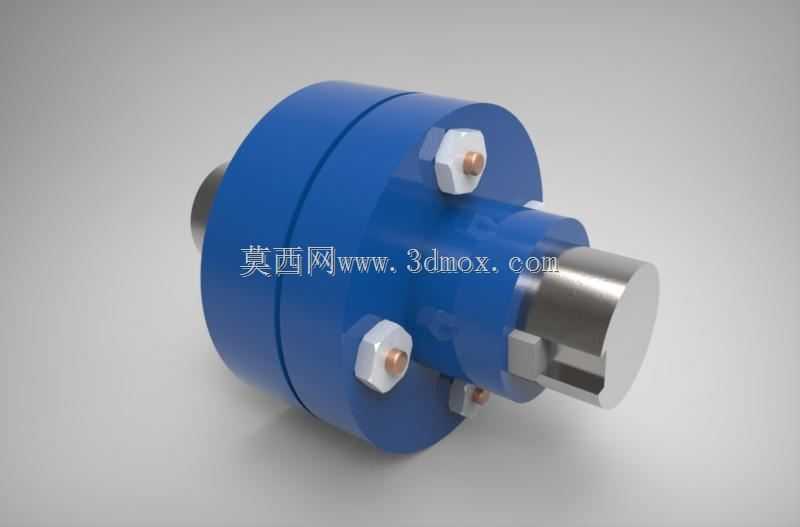

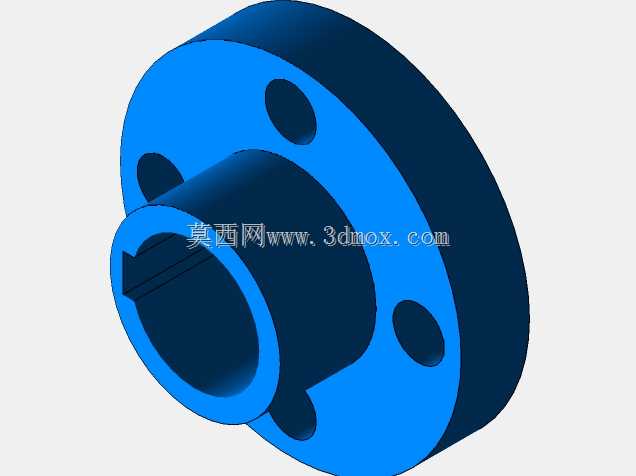

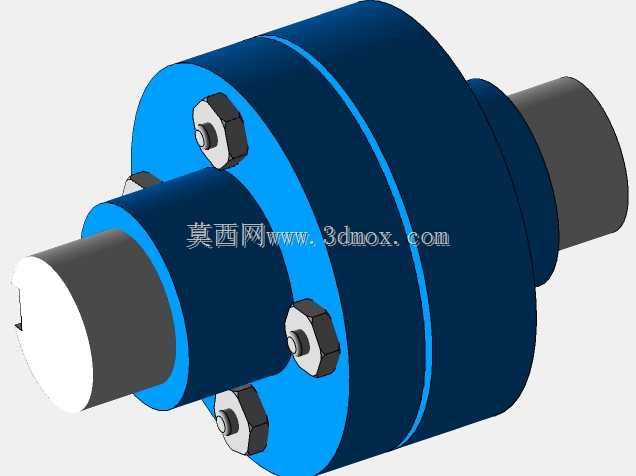

在中小功率传动系统的轴系对接场景中,套筒销式挠性联轴器是应用频次极高的传动连接件,这类部件常出现在轻工输送设备、小型泵组、机床辅助传动单元的轴端对接位置,核心作用是衔接两根存在微量同轴度偏差的传动轴,在传递额定扭矩的同时,抵消安装过程中产生的径向、角向偏移量,避免轴系因强制对中产生额外弯曲应力,延长轴承与轴件的服役寿命。从结构设计逻辑来看,这款联轴器采用分体式套筒作为主体承载结构,两端轴套分别与主动轴、从动轴通过键连接实现周向固定,中间的销柱组件穿插在两个半联的对应销孔内,销柱外侧配套的弹性衬套是实现挠性补偿的核心结构,当两轴存在偏移时,弹性衬套可通过微量形变吸收错位量,同时缓冲传动过程中的小幅振动,降低传动噪音向外传递。设计过程中需要严格控制销孔的位置度公差,所有销孔需沿套筒圆周方向等距分布,单孔与基准轴线的位置度偏差需控制在0.02mm以内,保证各销柱受力均匀,避免局部载荷过大导致销柱剪切断裂。外形尺寸方面,这类联轴器的径向最大轮廓尺寸需匹配安装空间的避让边界,通常外径尺寸会根据传递扭矩的大小做梯度设计,两端轴孔的直径公差采用H7级精度,与轴颈的配合间隙控制在合理范围,既保证装配时的顺畅度,又避免运行过程中出现轴孔打滑的问题。轴向安装尺寸需要预留足够的轴端插入深度,轴孔内部的键槽尺寸需对应GB/T1095标准的平键规格,保证通用互换性。实际选型应用时,需要根据传动系统的额定扭矩、轴径尺寸、允许的最大偏移量来匹配对应规格的联轴器,安装时无需复杂的专用工装,只需将两个半联分别固定在轴端后,对齐销孔装入带衬套的销柱,再锁紧轴向固定螺钉即可完成装配,后期维护时仅需检查弹性衬套的磨损情况,更换成本较低,非常适合运维条件有限的工业现场使用。不同于刚性联轴器对安装对中精度的严苛要求,这类挠性结构可允许两轴存在不超过1°的角向偏移与0.2mm以内的径向偏移,大幅降低了现场安装的调试难度,同时销柱式的传力结构相比膜片式联轴器具备更强的抗冲击载荷能力,在存在小幅载荷波动的传动场景中适配性更好。
