模块化黑板门读卡器

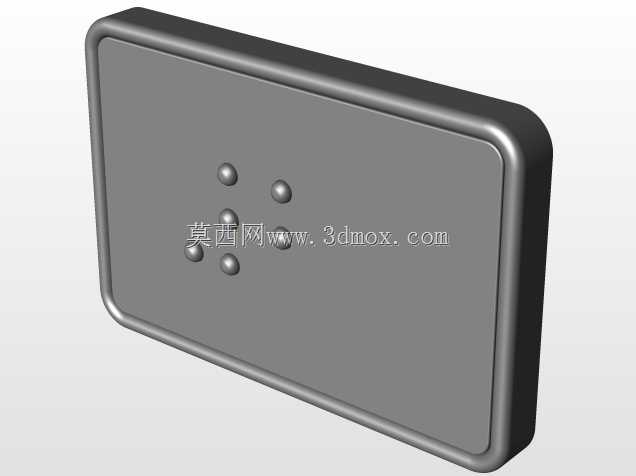

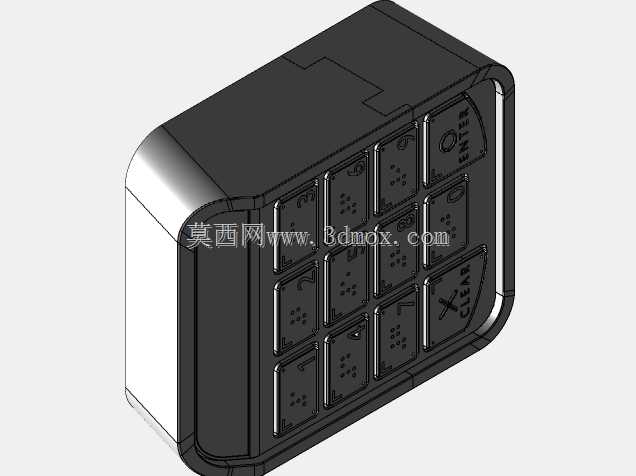

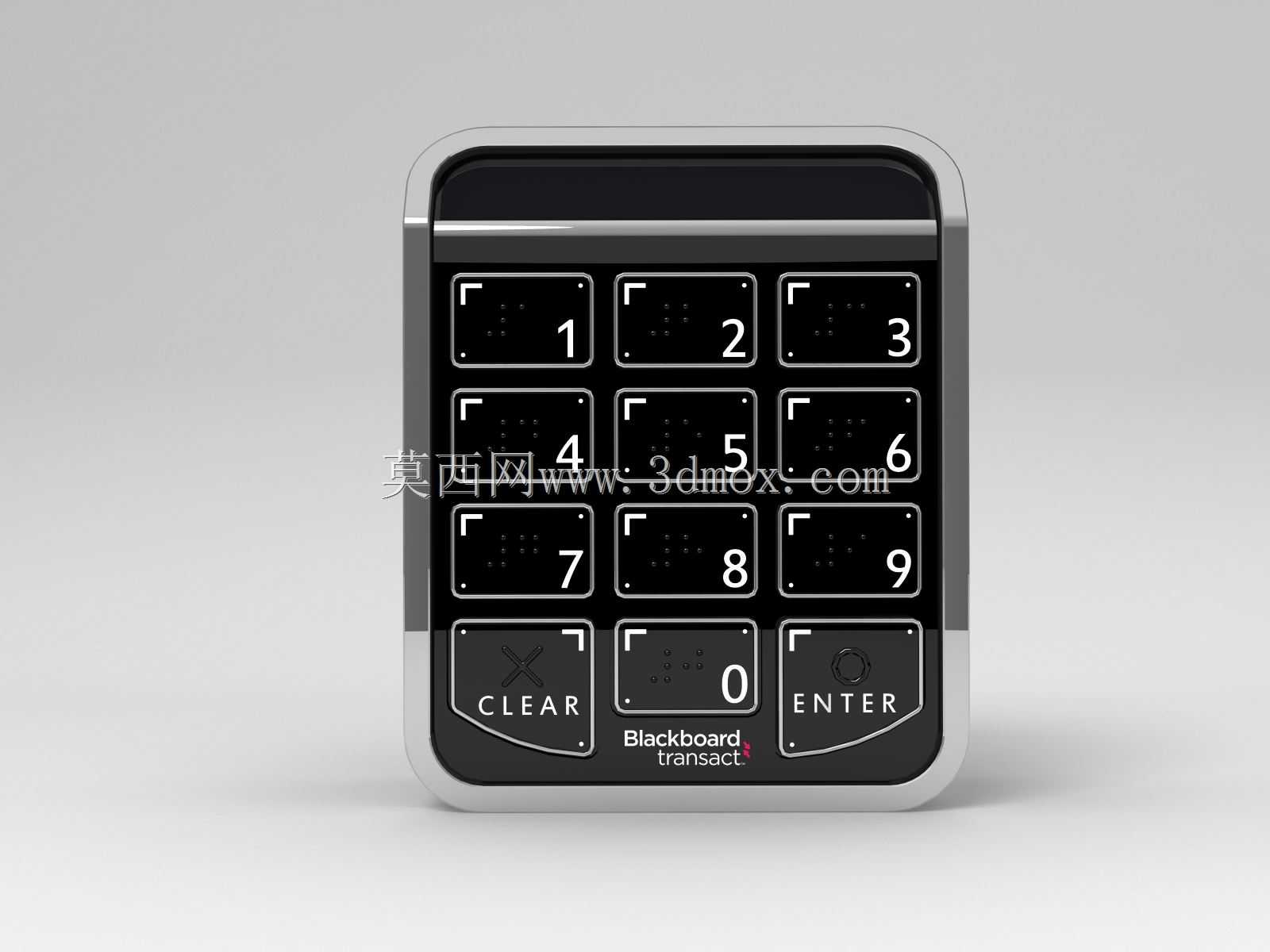

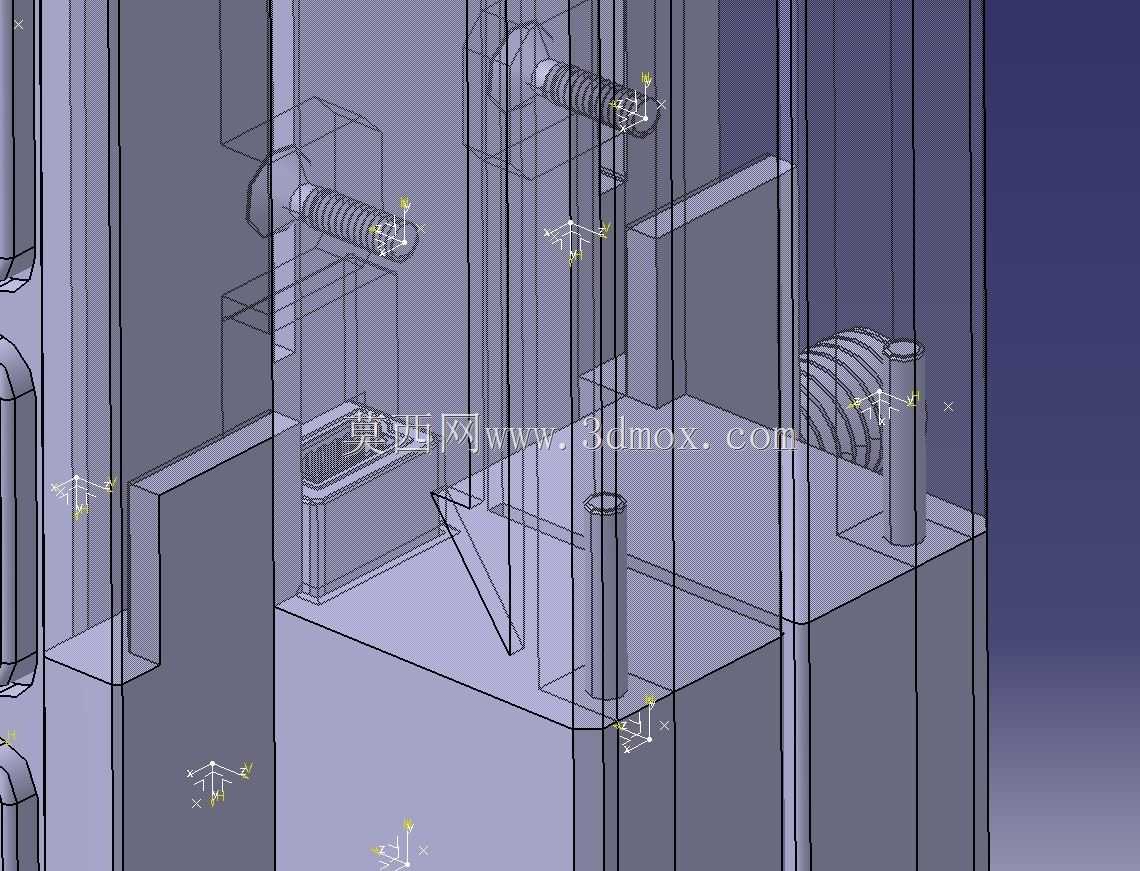

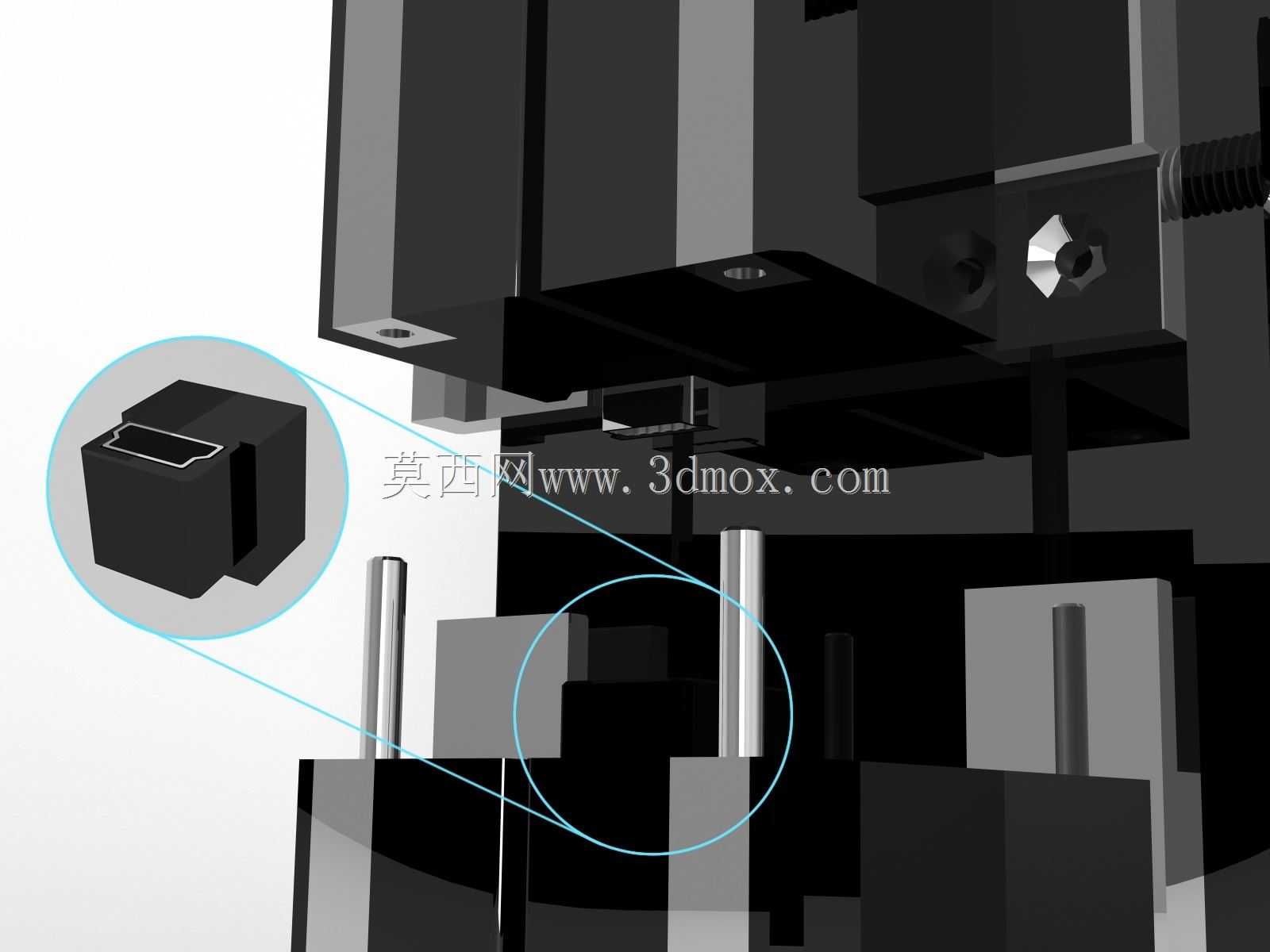

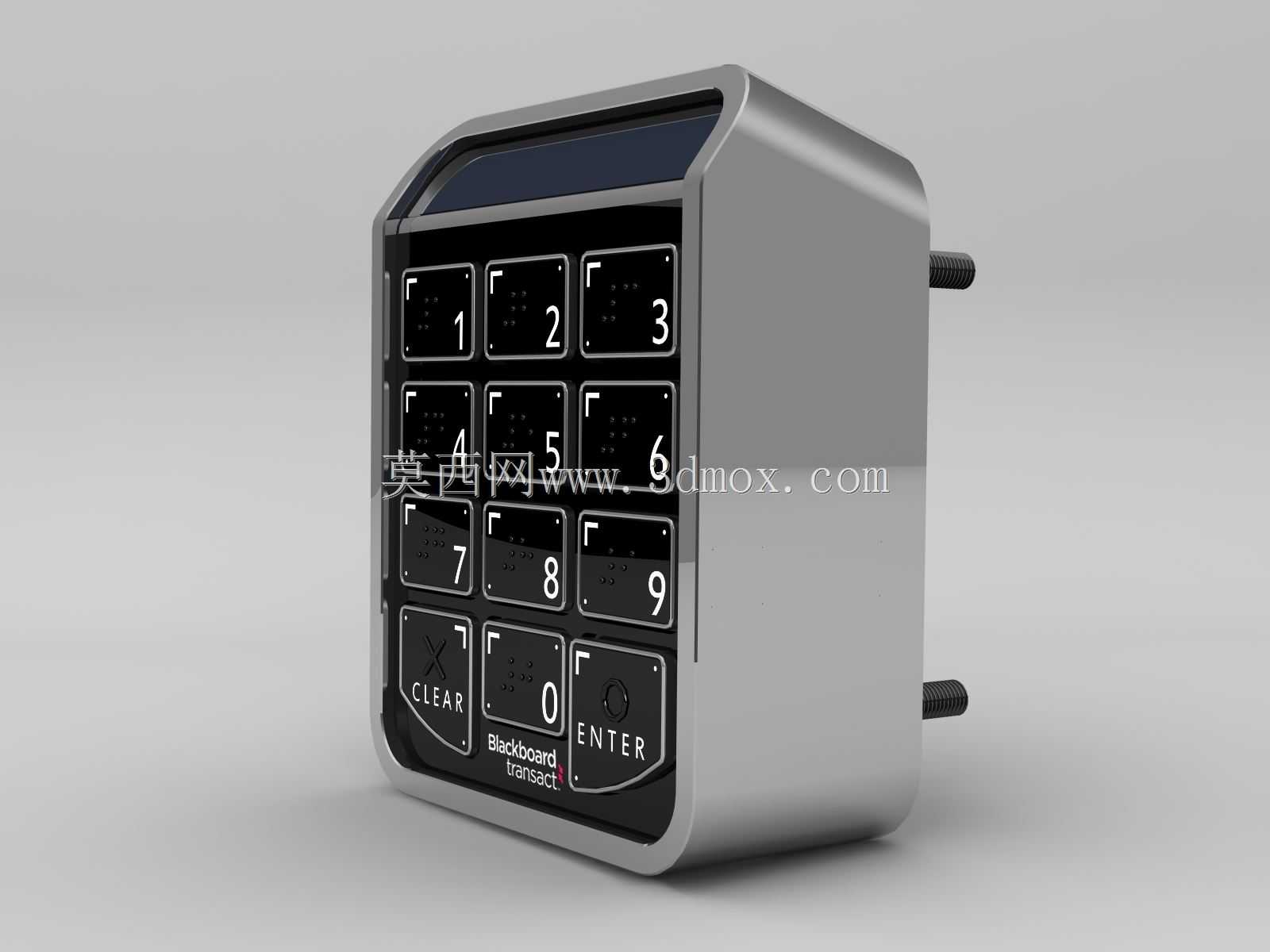

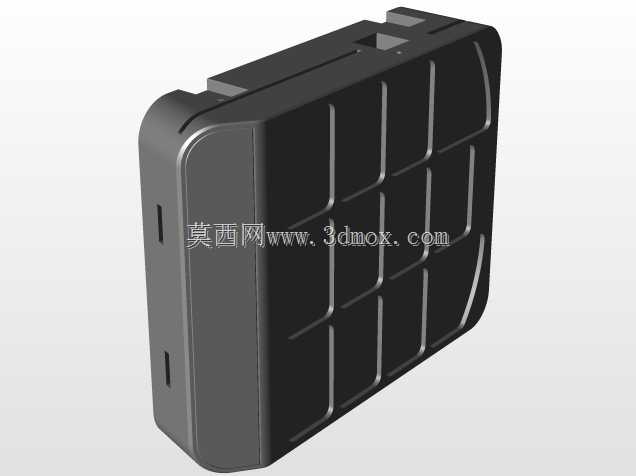

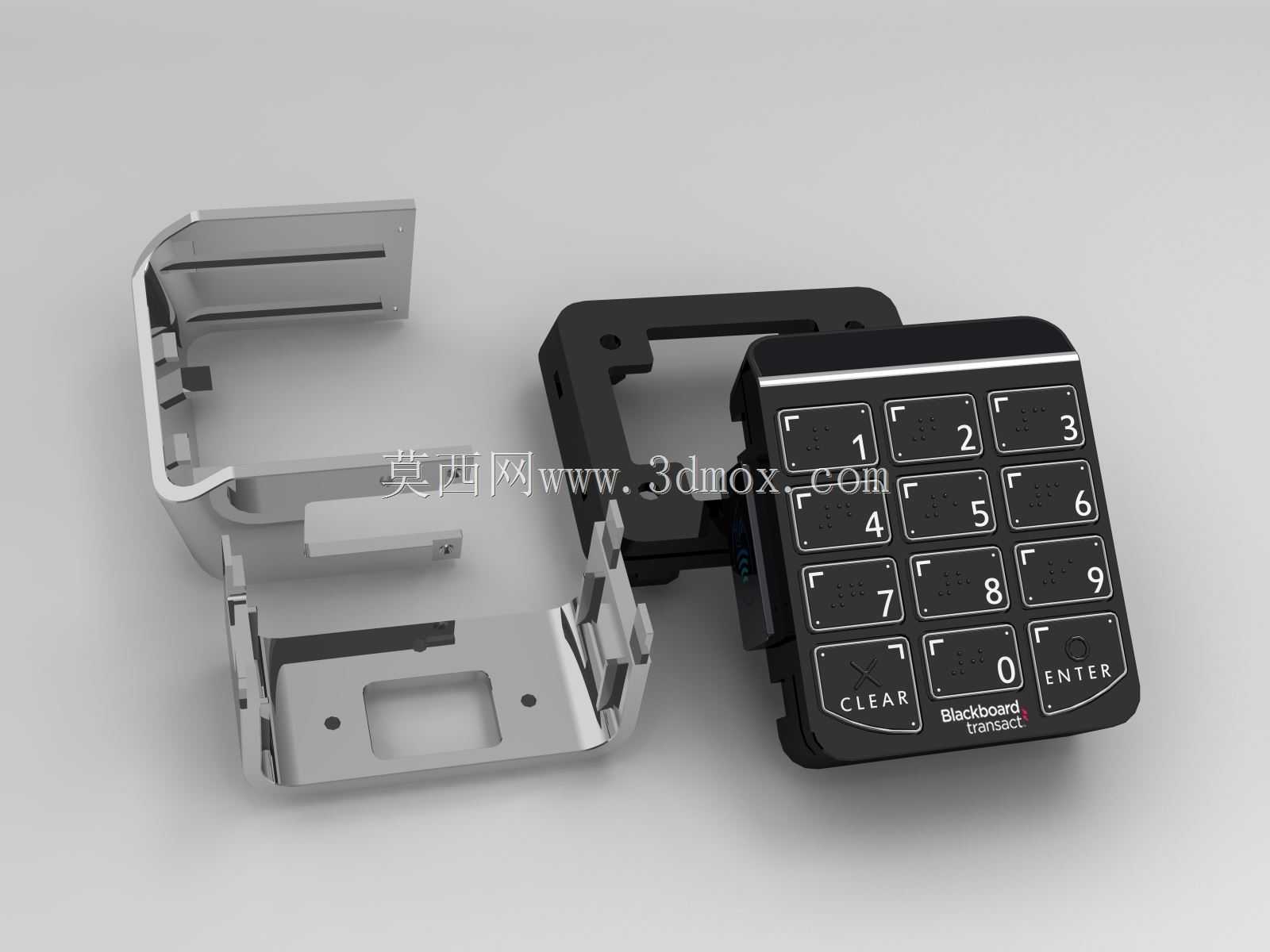

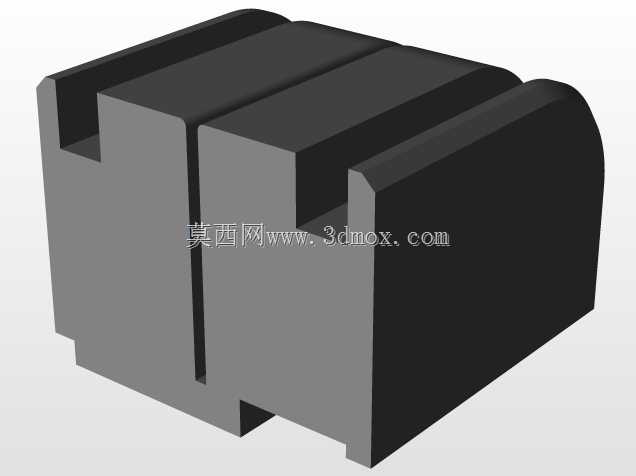

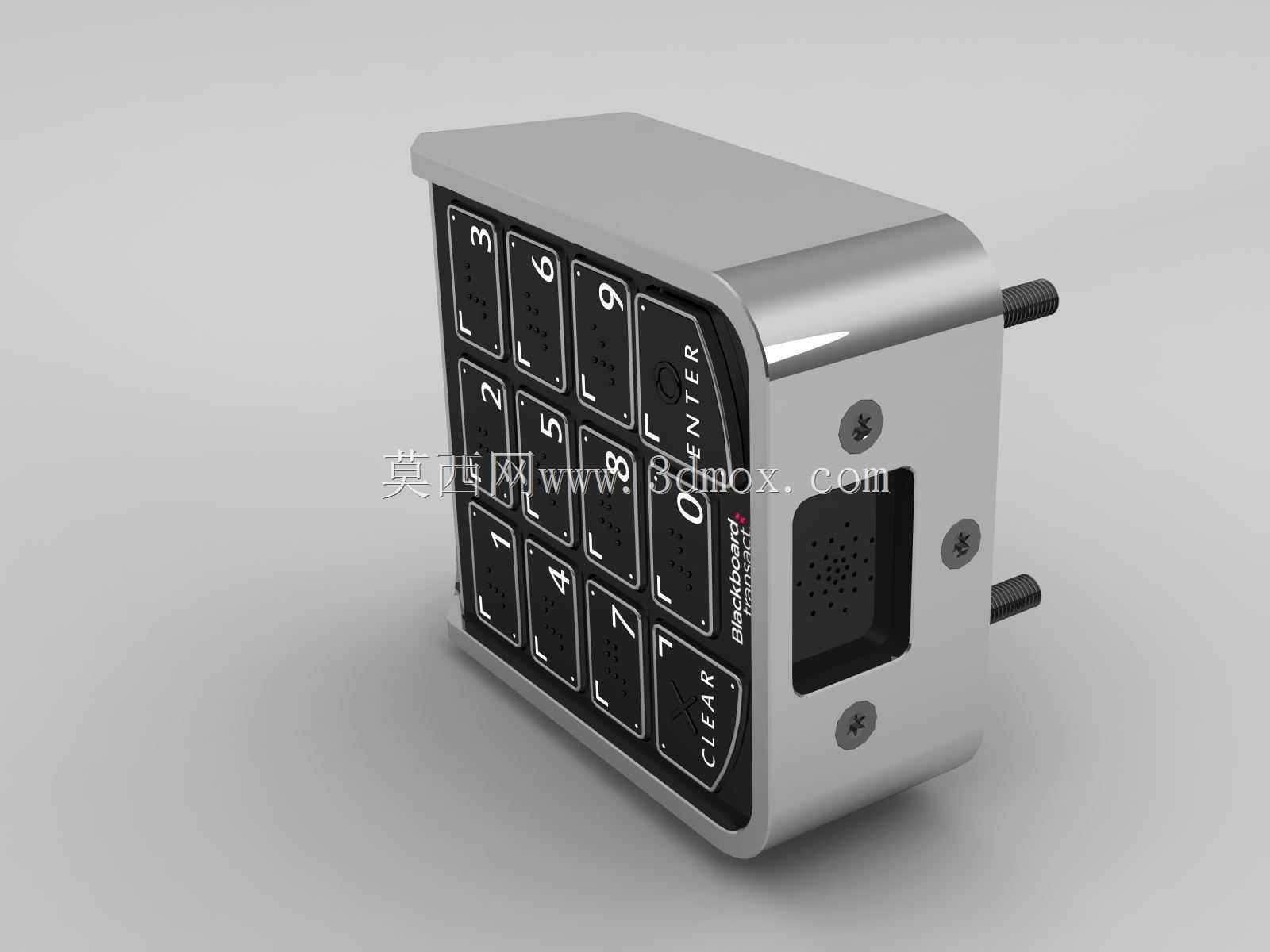

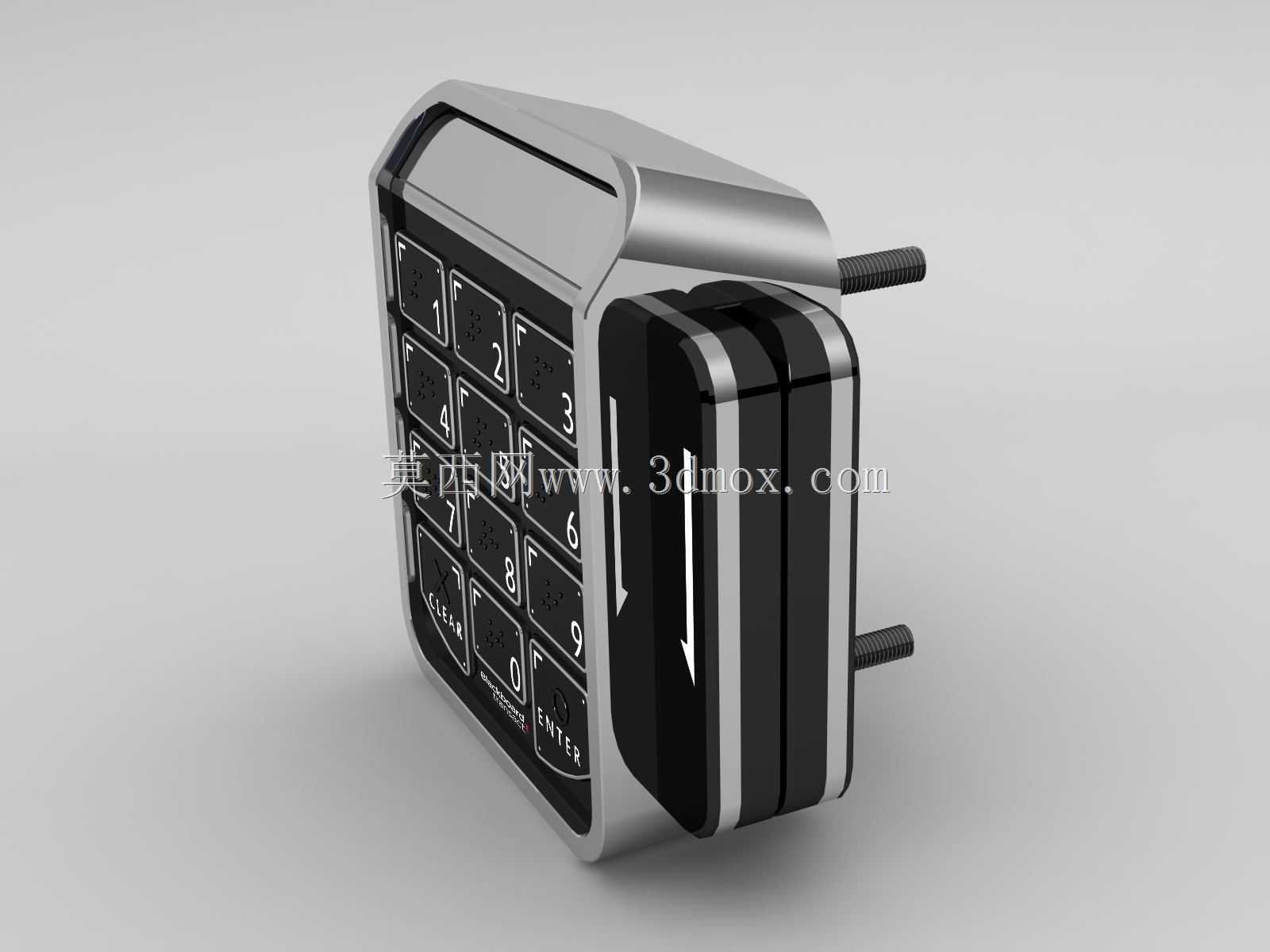

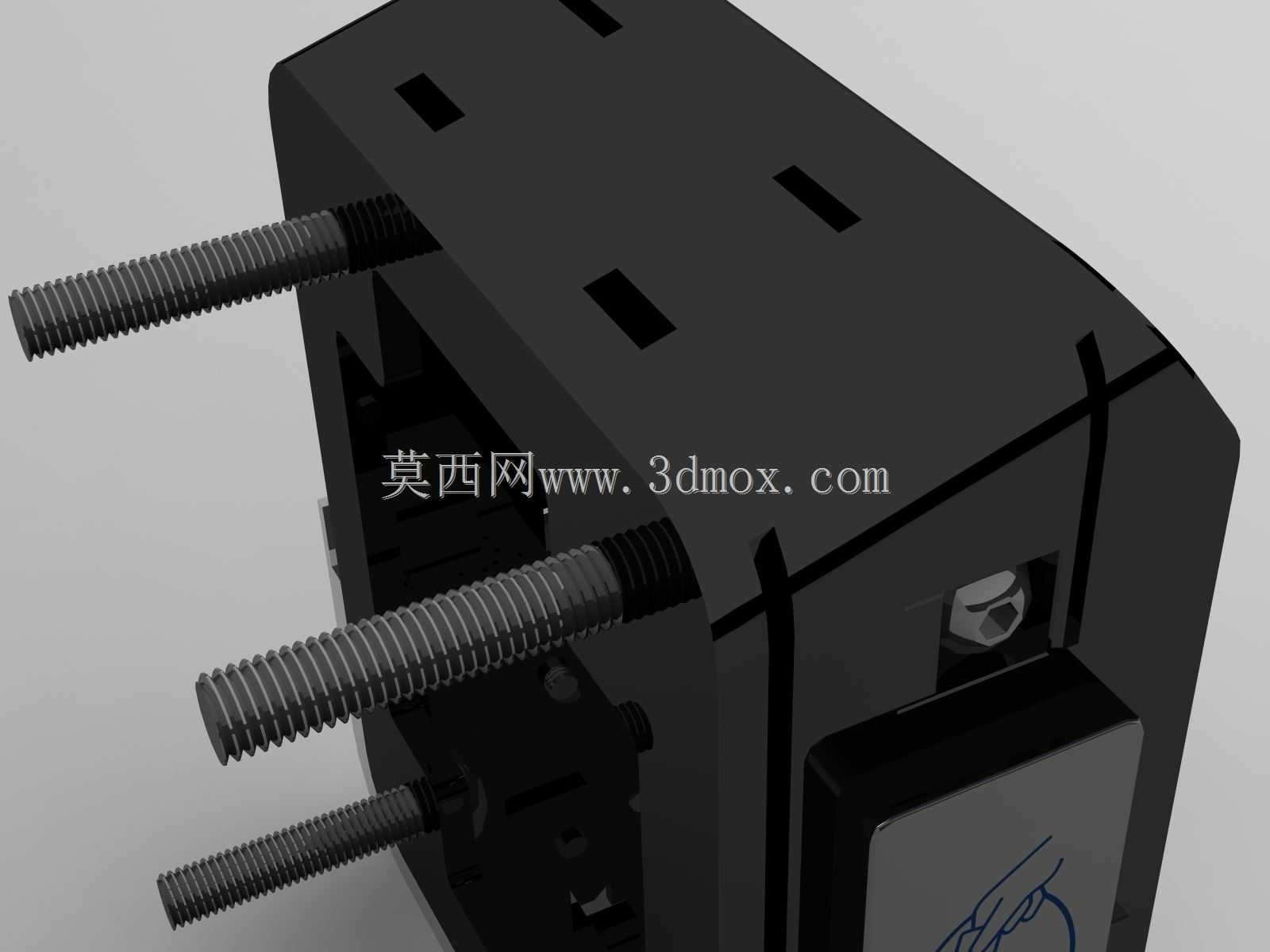

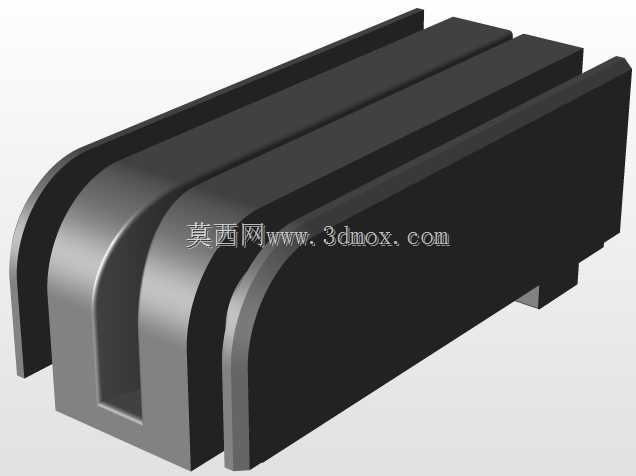

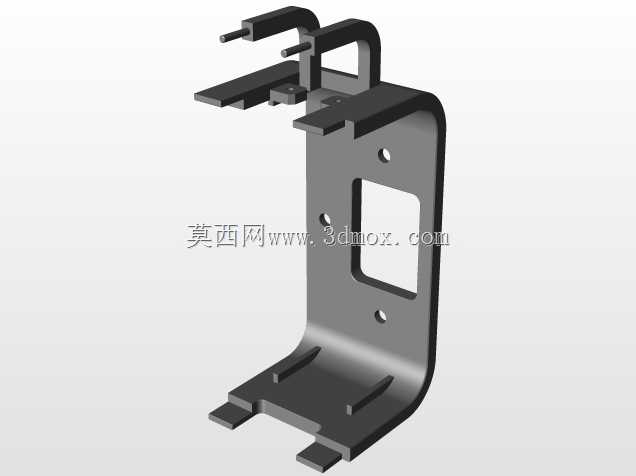

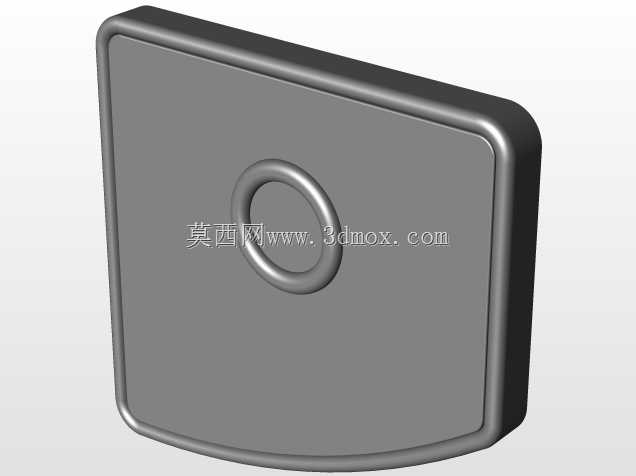

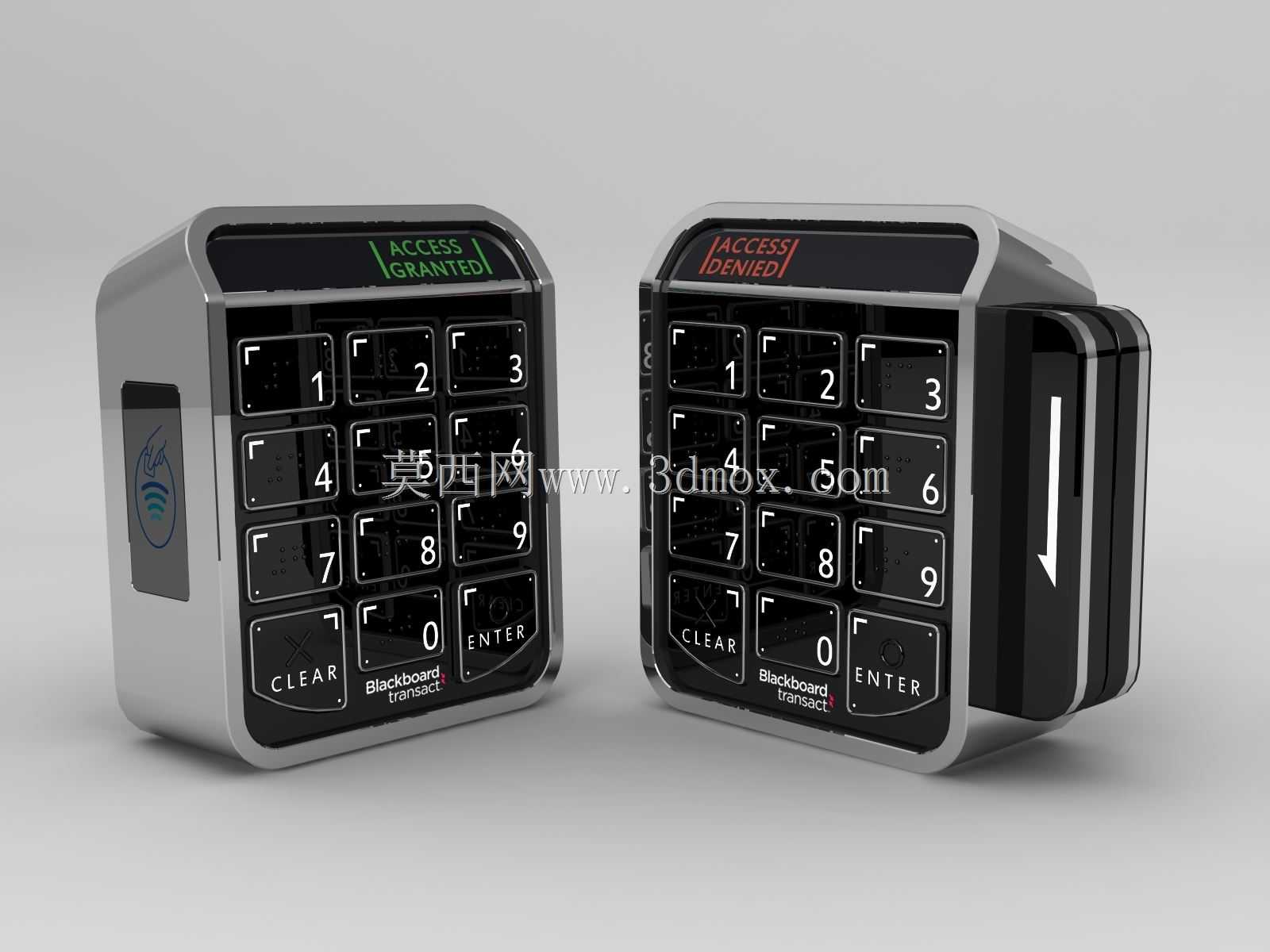

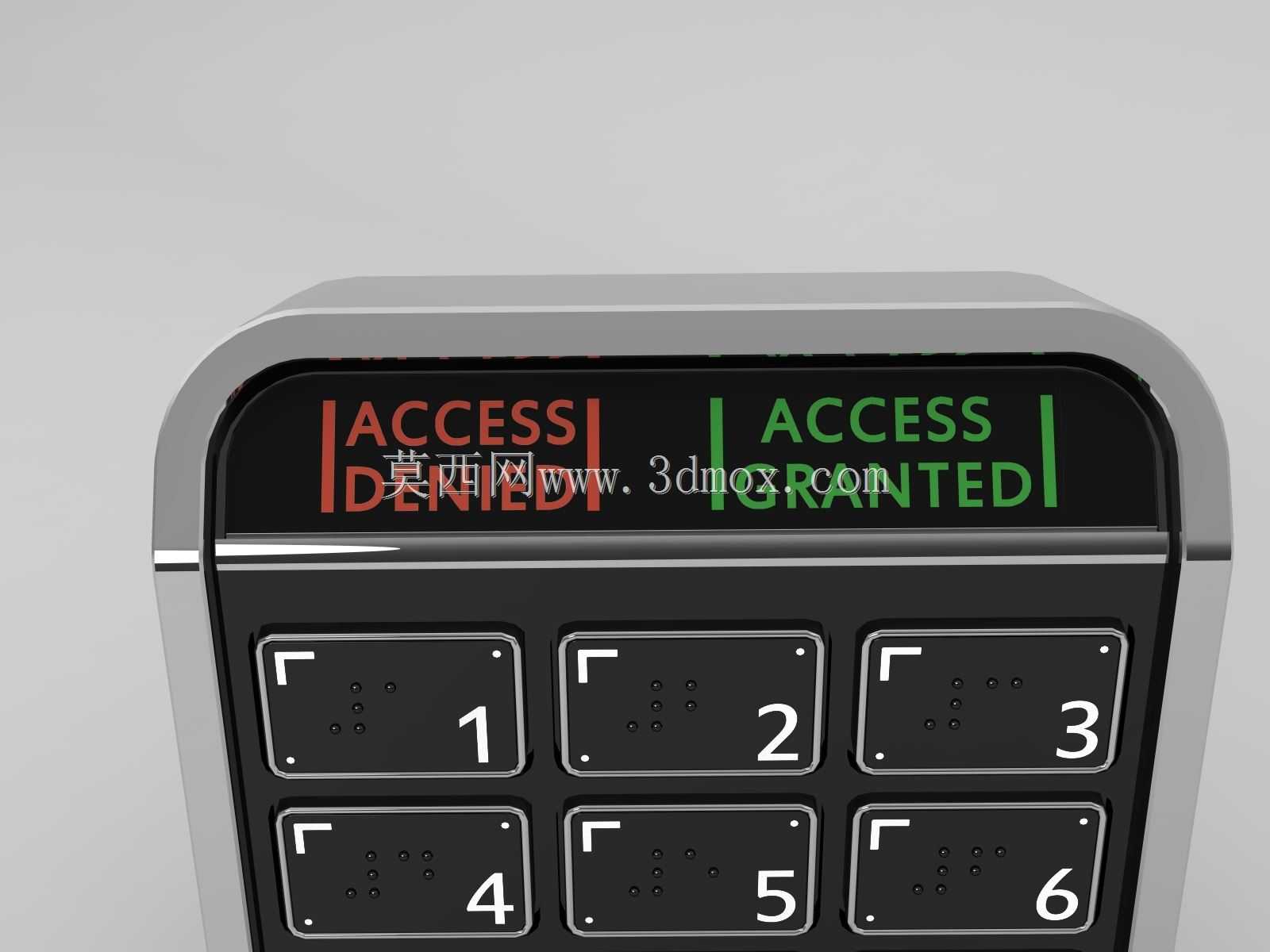

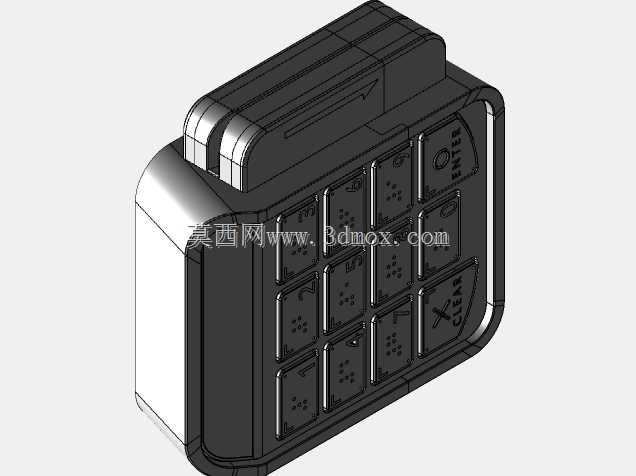

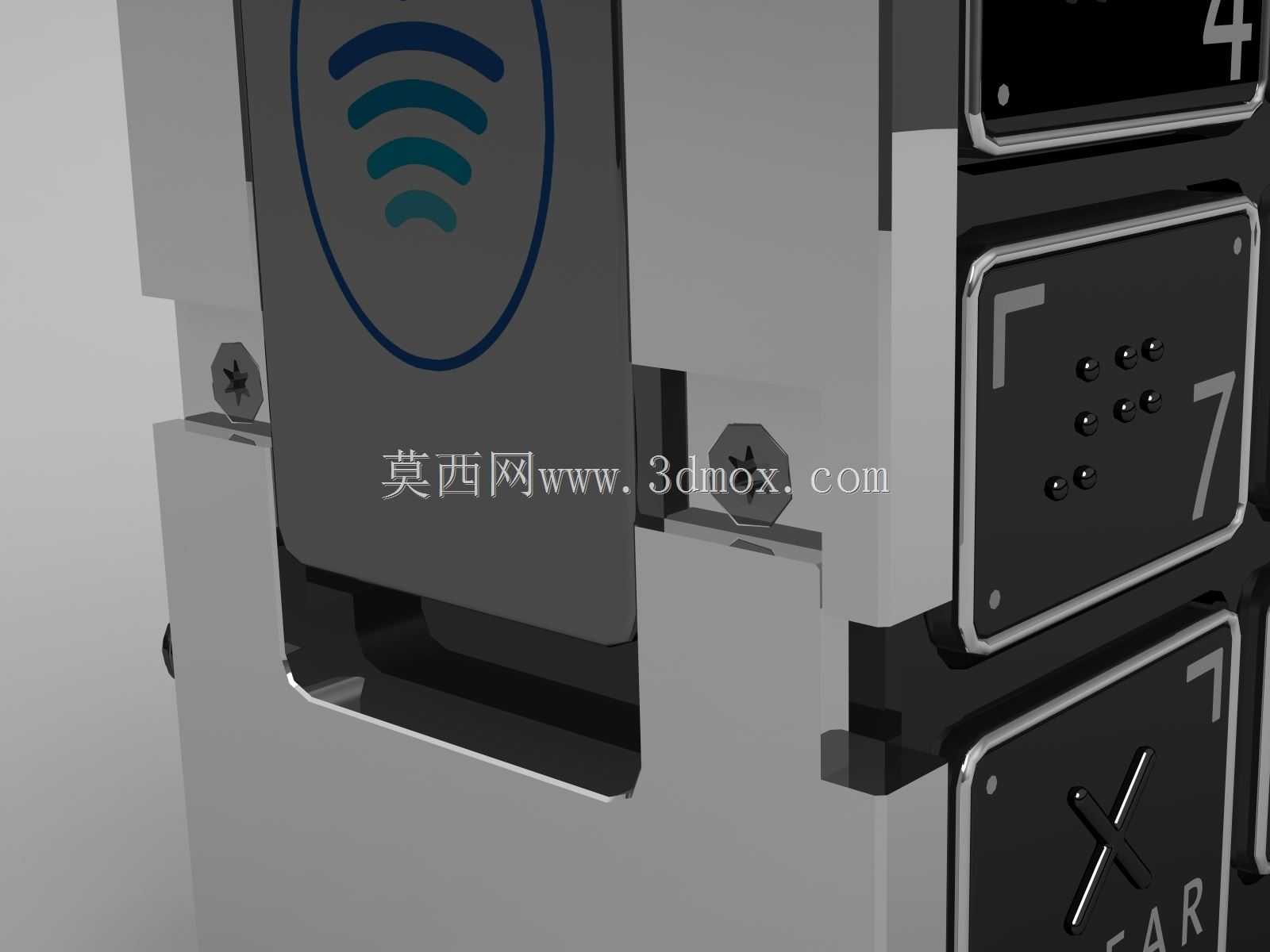

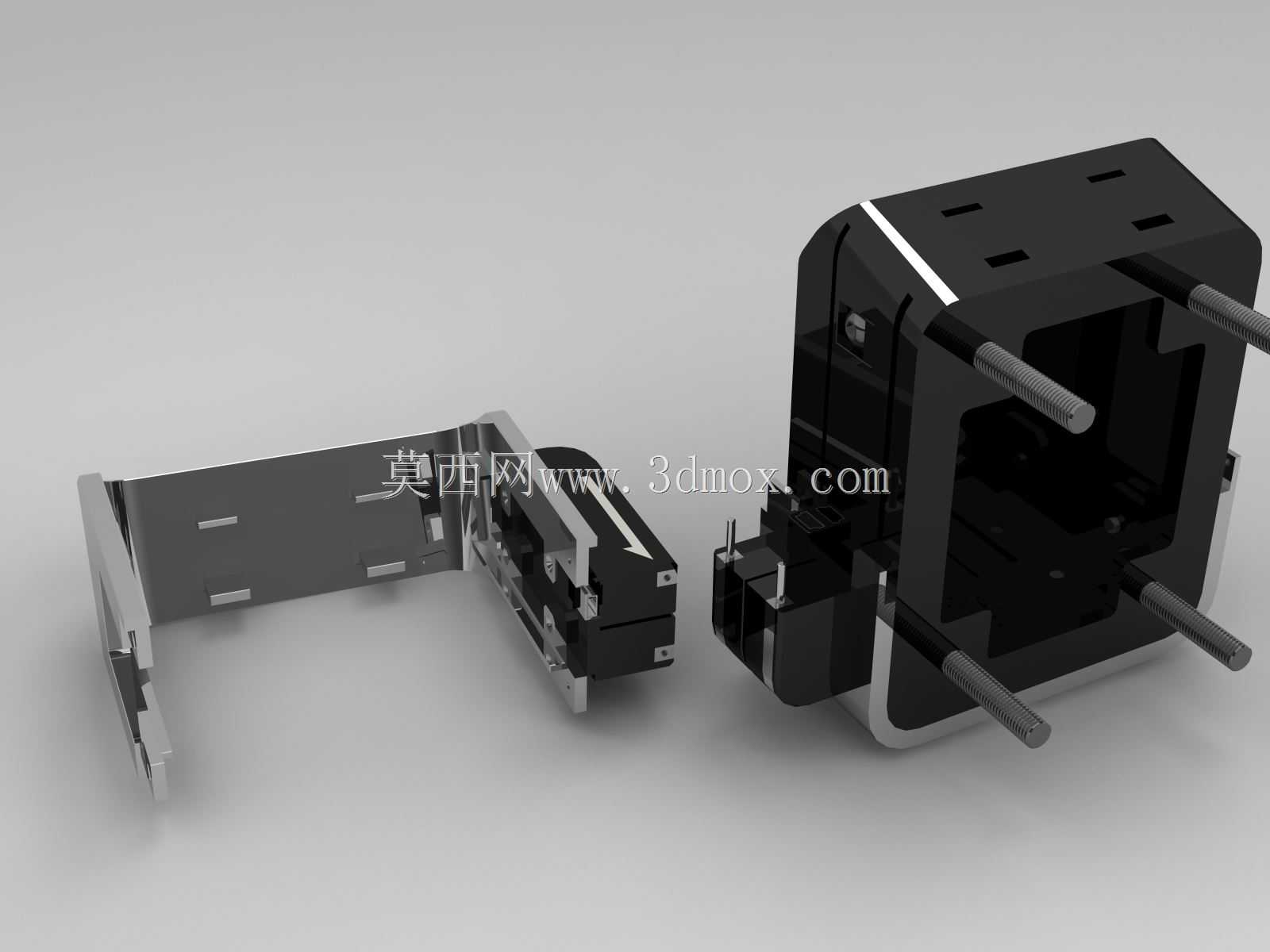

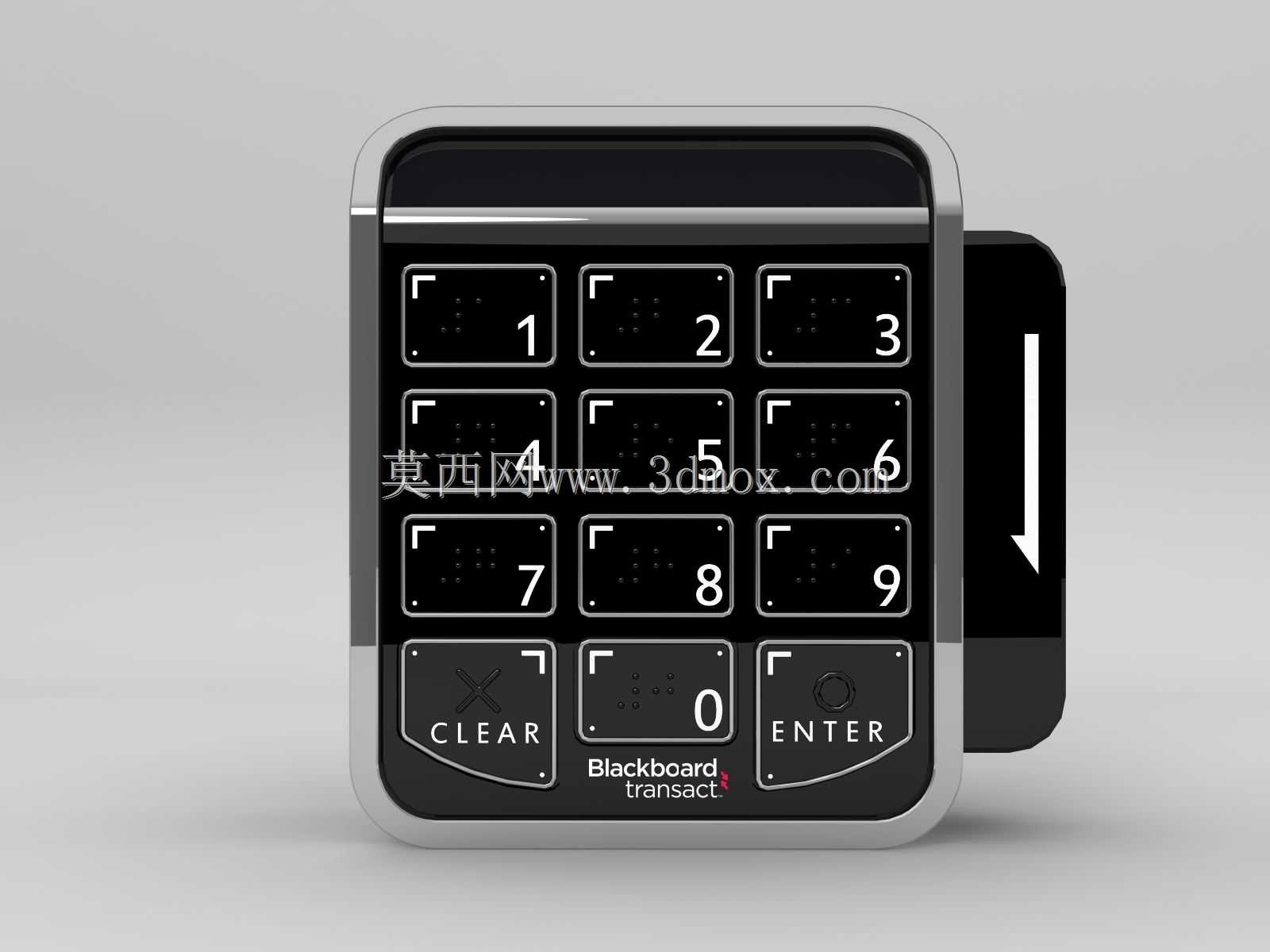

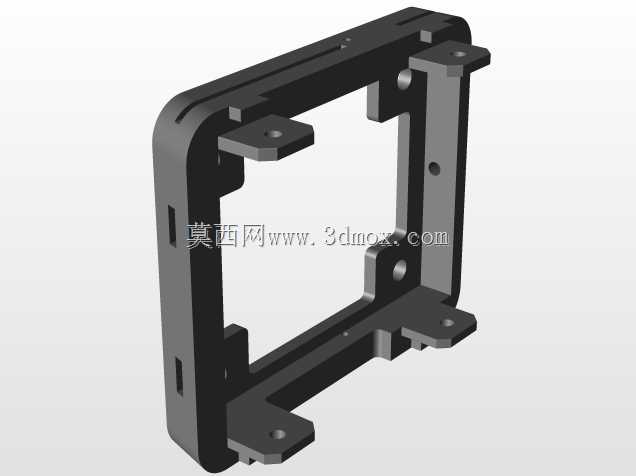

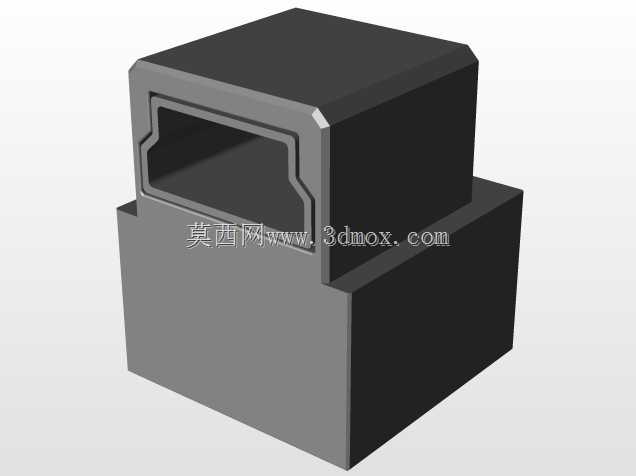

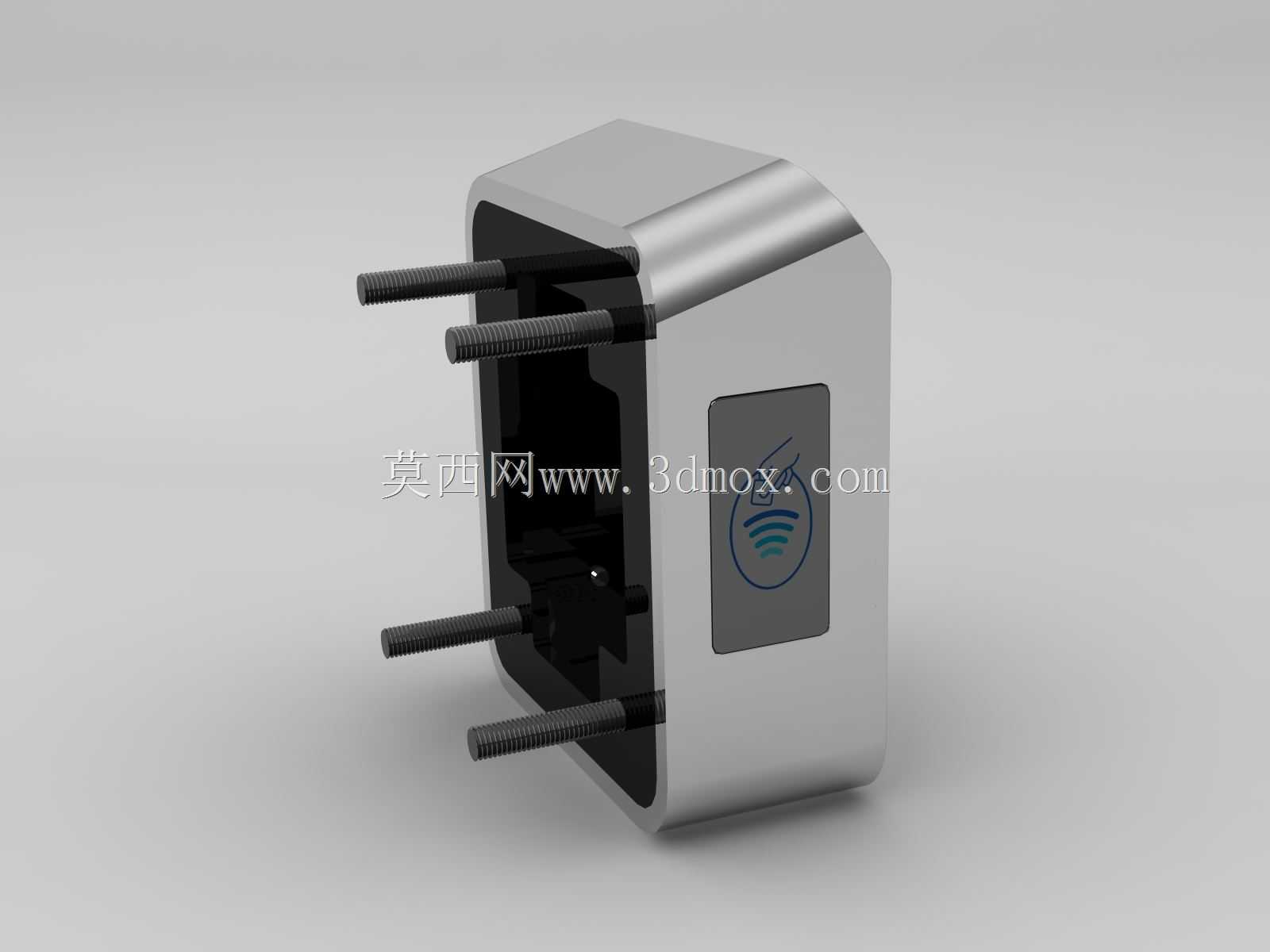

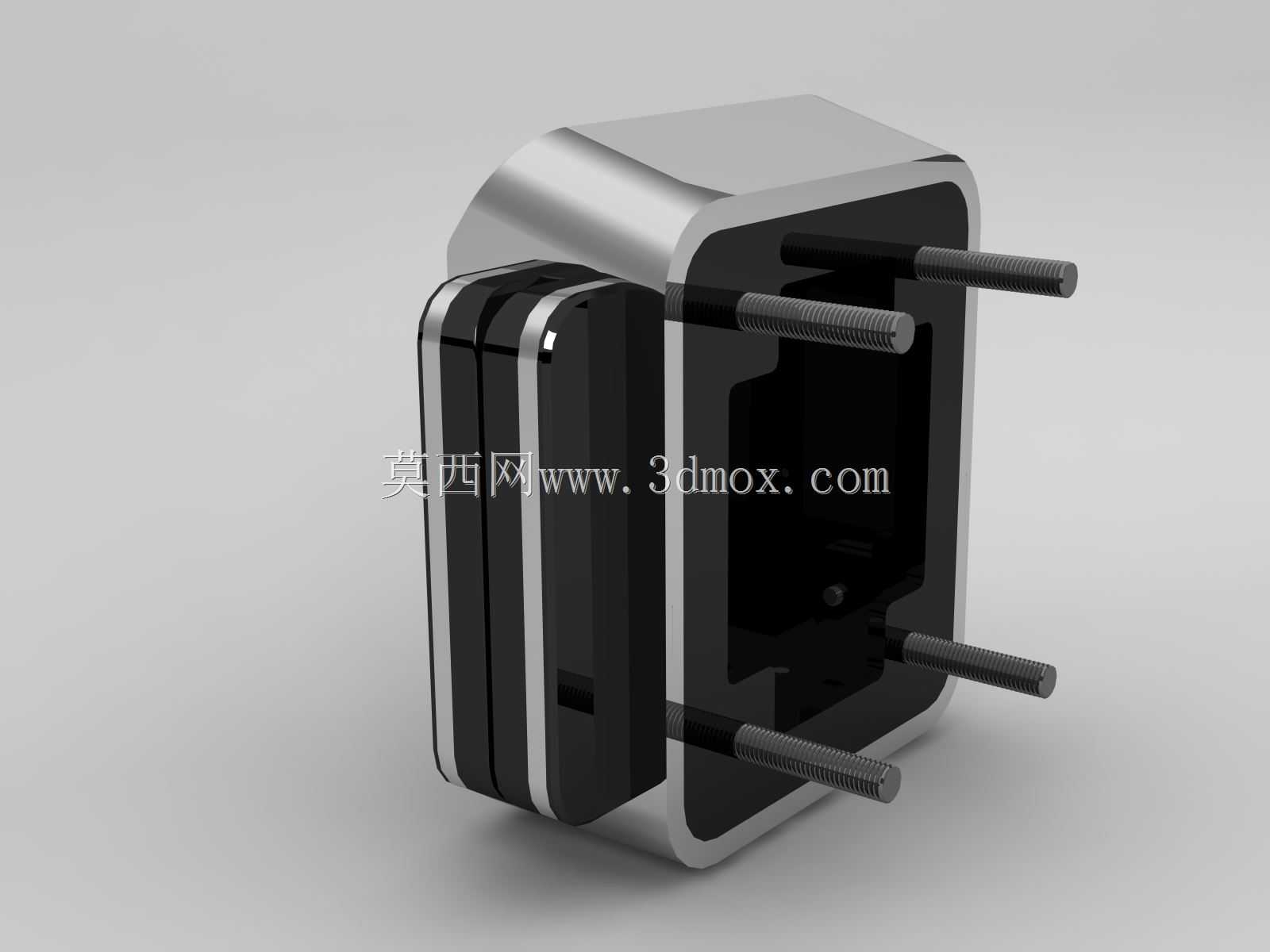

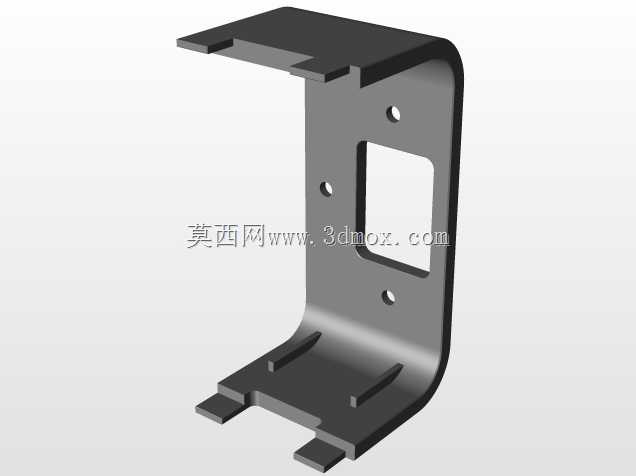

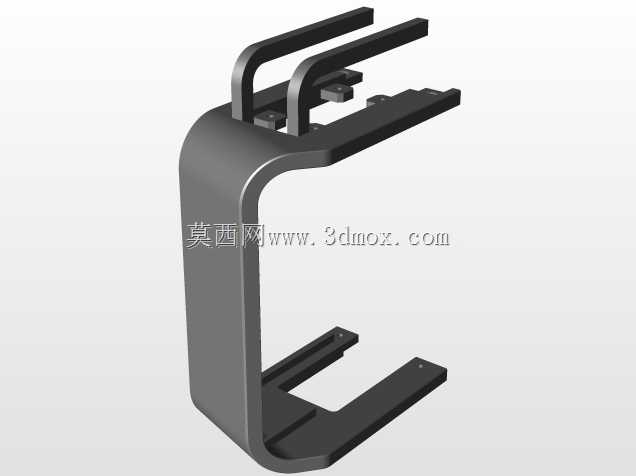

创新和模块化设计这种设计背后的想法是提供一个模块化的解决方案，可以同时尽可能紧凑，除了满足要求强加。设计有两种风格：紧凑型和完整型（带磁卡读卡器）。该装置的主体由两部分组成：第一部分由壁架组成；以及对应于所述装置的第二个′机身，电子元件（电路板、非接触式天线、扬声器）、键盘和LED显示屏都安装在机身上。一旦两侧用推荐的螺钉连接起来，就使用覆盖整个设备的铝制外壳。壳体分为两个部分，分别从顶部和底部引入，通过阀体上的凹槽滑动。首先，上壳体向下滑动，用螺钉从两侧固定。然后它向上滑动下壳体，通过一个凸耳盖住上壳体的螺钉，从而获得密封设计。最后，下壳体由3个沉头螺钉（最好是梅花头）从下方固定。如果使用带有磁卡读卡器的完整型号，则应将USB适配器放置在机身右侧的特定插槽中，该插槽可直接连接到主板或通过另一条数据总线连接。读卡器的主体也分为两部分，需要经过改装的外壳。上部包含磁卡读卡器和USB连接，下部仅作为卡槽的延续。----别忘了检查.PDF格式的装配图-----特点-略微倾斜的屏幕便于阅读。--左侧的天线用于获取非接触式凭证。--LED背光键盘，带brail覆盖层。键盘上的发光二极管起到“电源”发光二极管的作用*此外，在整个型号中，磁卡读卡器的箭头也会亮起。-壳体底部的开口用于扬声器的声音输出，位于机身内部。-显示信息“拒绝访问”和“允许访问”由LED点亮，由钢化玻璃面板保护。注意事项-壁挂式为相应布线（如RJ45或类似网络电缆、电力电缆等）留出一个中央空间。如果不需要这个空间，它可以在制造过程中被抑制。-只有最完整的型号有和没有磁卡读卡器被考虑。但是，可以根据需要进行更多的组合，例如：拆下铝制外壳中的左开口以拆下非接触式读卡器，修改外壳以完全覆盖正面（显示器除外）以避免使用键盘等-尽管设备应该能够承受′在有密封措施的室外环境中使用时，可以修改铝外壳，增加其长度并抑制上部倒角，从而更有效地覆盖显示器。重新获取文件-IGES文件中不包括装配图中指定的标准部件。-电子部件，如扬声器，LED面板，非接触式天线…没有设计，因为没有具体的组件被指定。尽管如此，身体内部仍有足够的空间容纳他们。-身体有足够的空间容纳电路板，尽管由于缺乏板的具体细节，没有设计内部锚定。-USB适配器没有包含内部锚定，因为它可能直接连接到板的扩展或通过数据总线。另一方面，选择USB端口是因为其相对紧凑的尺寸和能够发送电源和数据，尽管其他端口可能有效。-提供每个组件的IGES文件，以及完全组装的完整紧凑模型（没有标准组件）
