杜卡迪1199Superquadro摩托车发动机

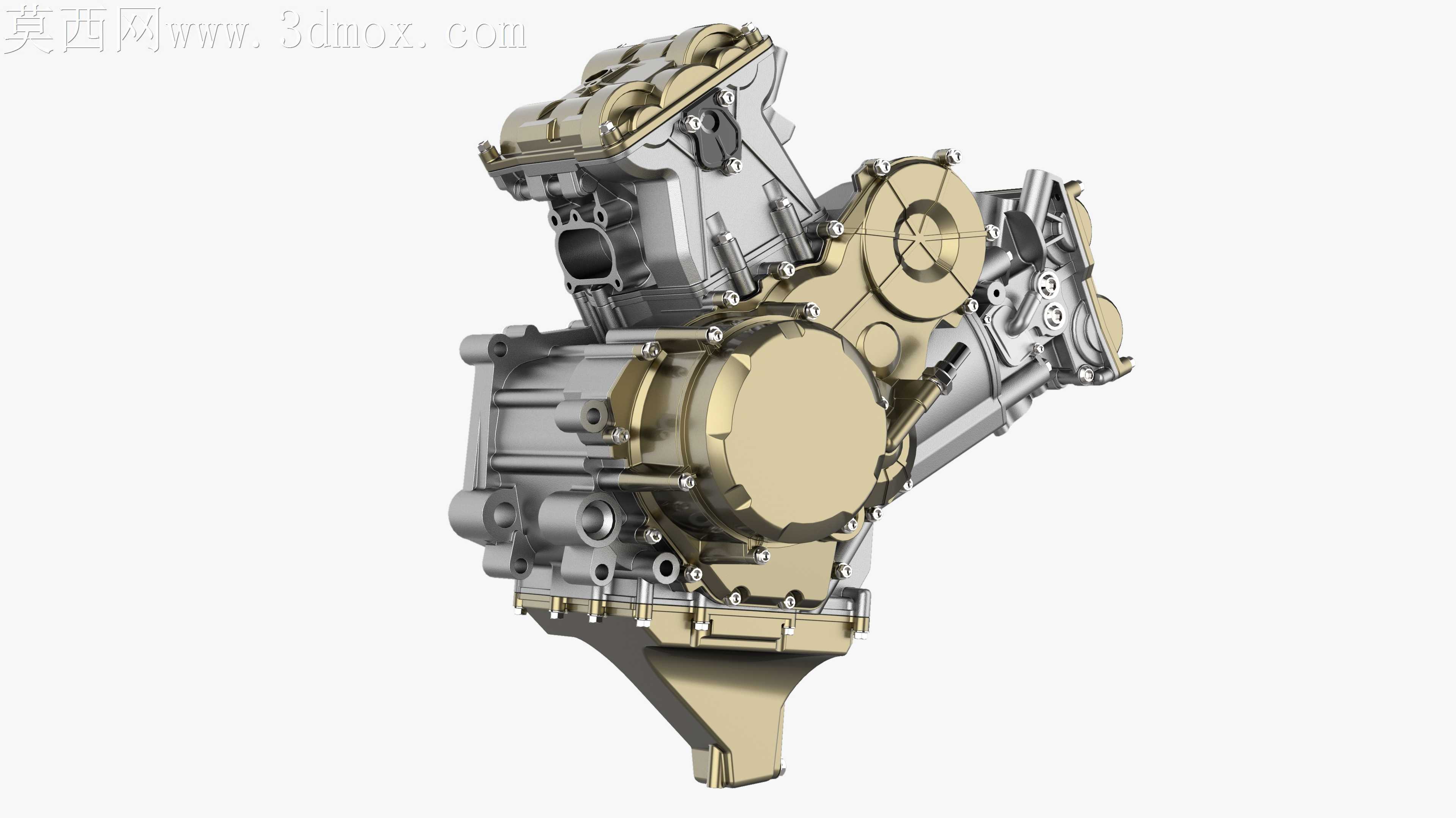

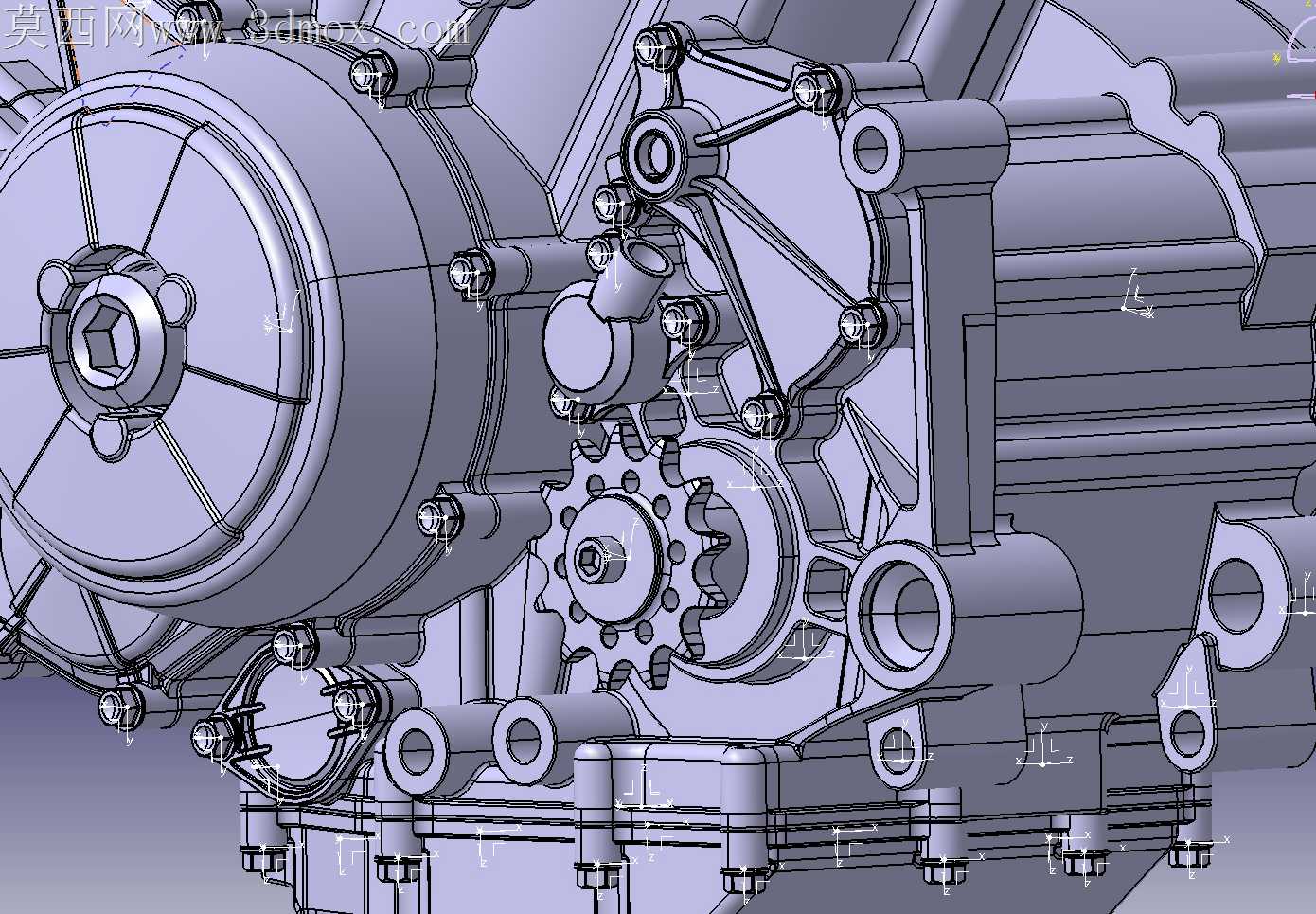

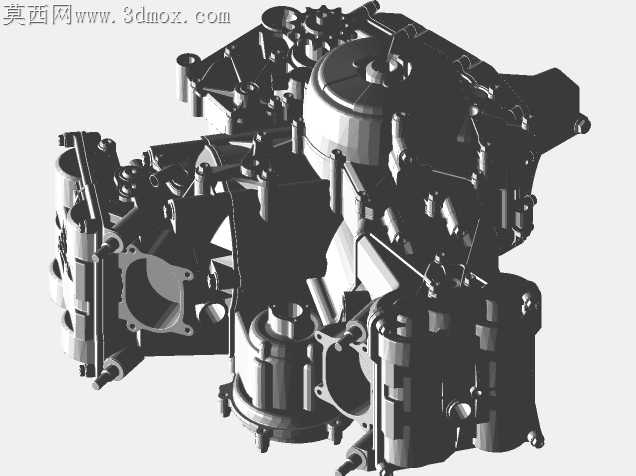

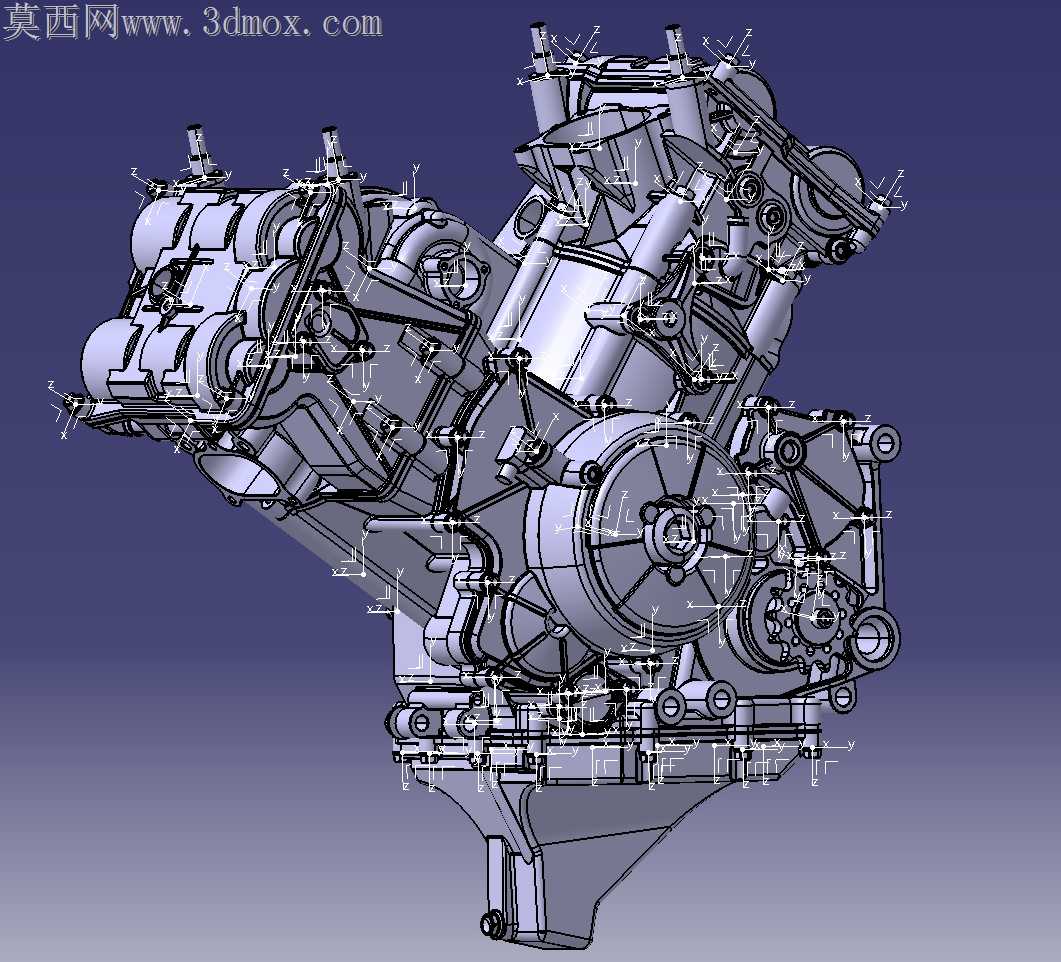

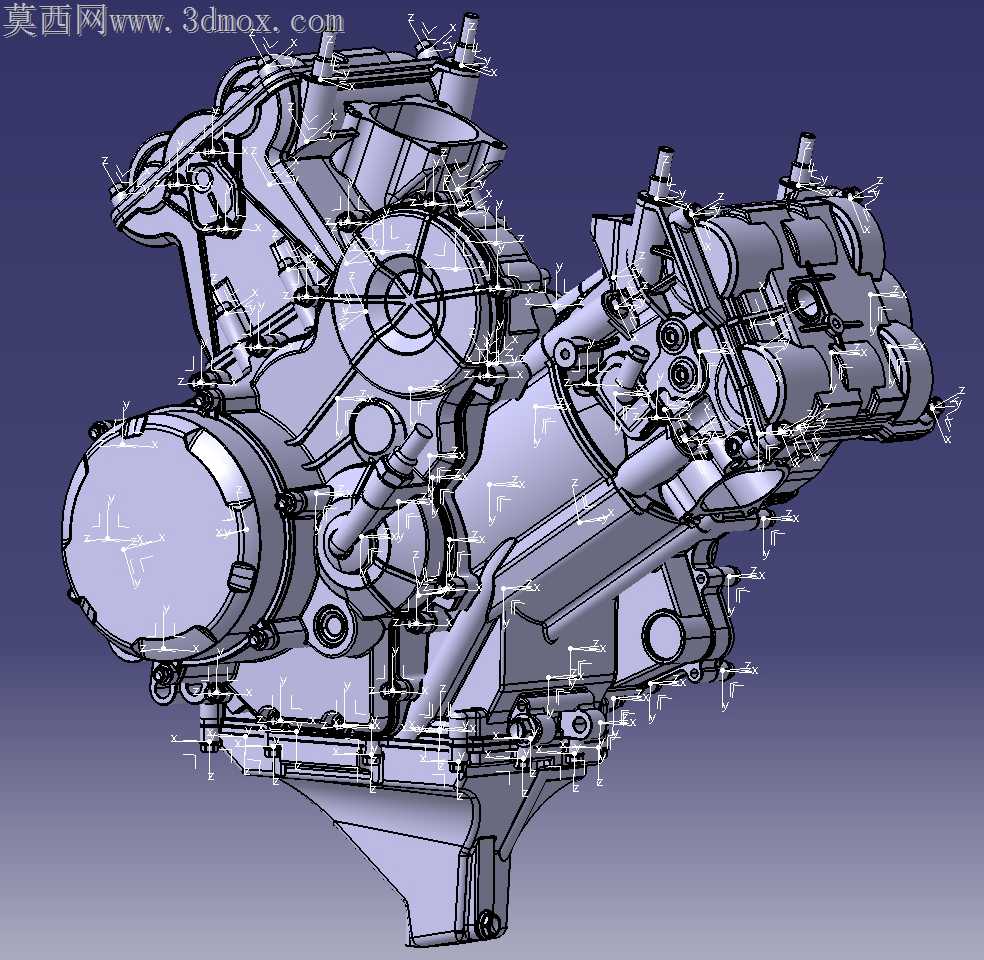

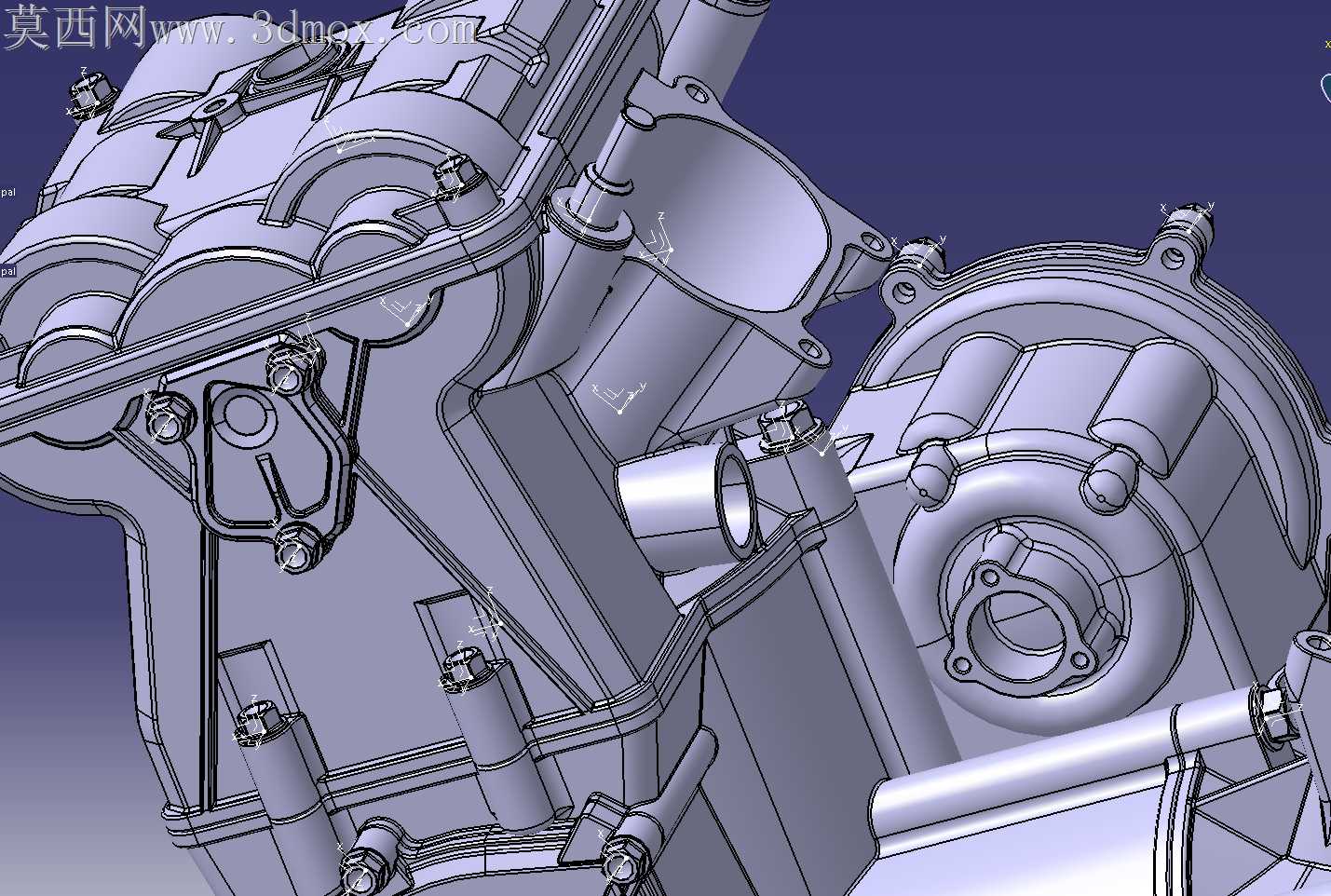

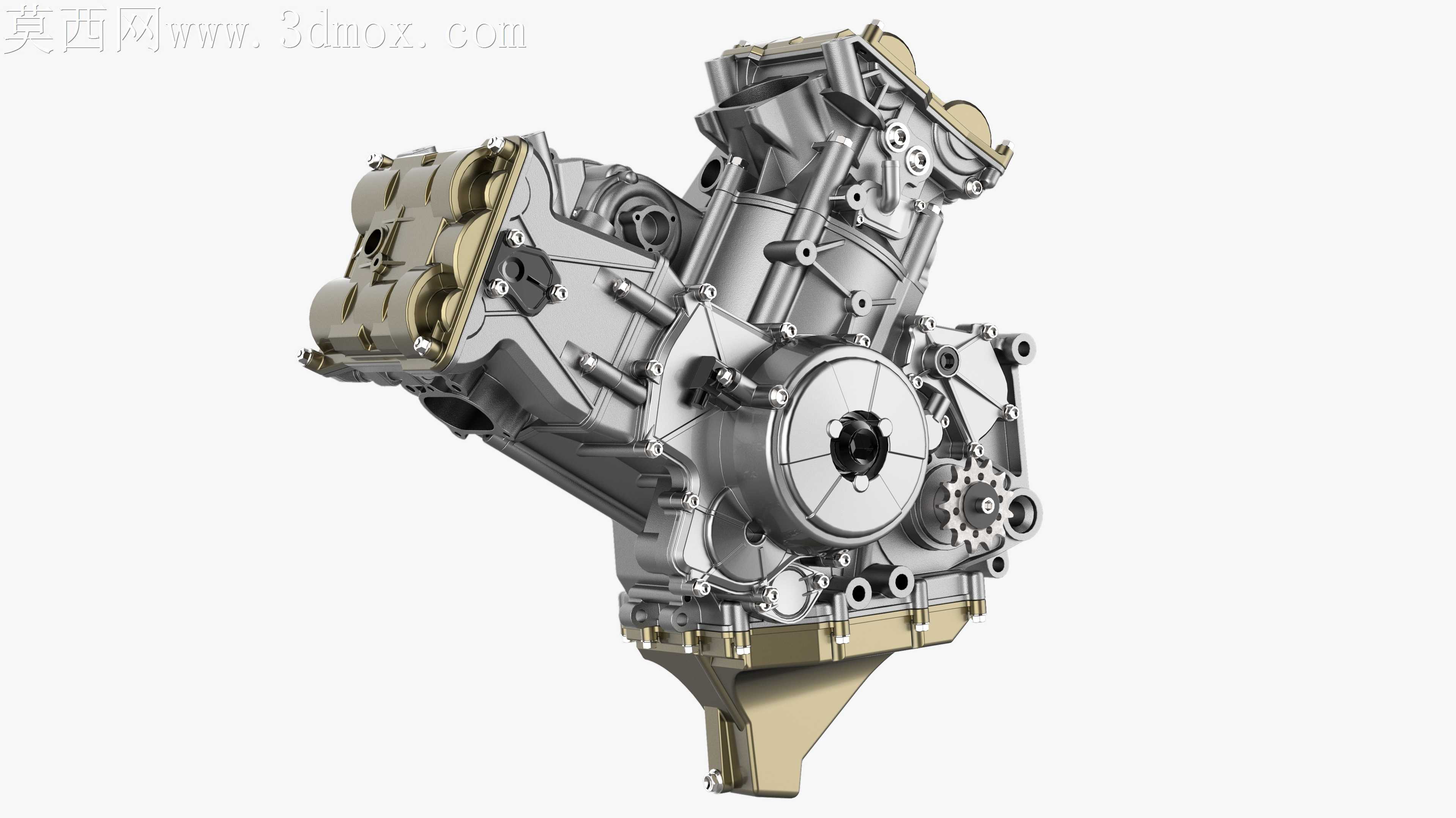

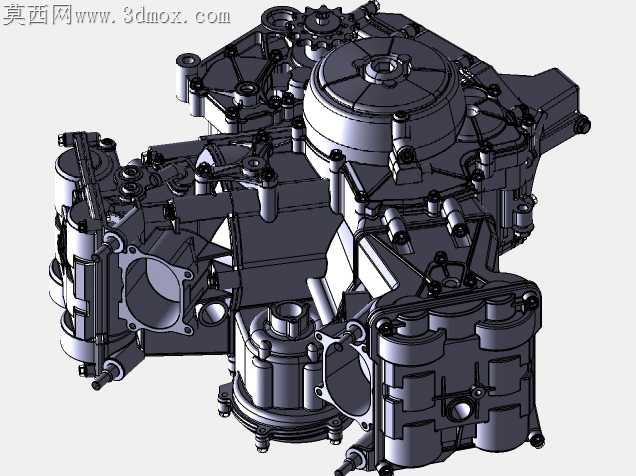

最初拆实车测量时，缸头散热鳍片的边缘毛刺差点划坏游标卡尺的量爪，那会才意识到量产件的压铸飞边处理和数模里的理想曲面差着好几个工艺层级。做这款引擎的数模初衷是硕士阶段的超跑摩托动力单元研究，全程没走现成逆向扫描的捷径，靠测量1:12比例的高精度模型部件，叠加实车维修手册的尺寸参数一点点拼合结构。跨软件转档时踩过不少坑，最初在CATIA里做的曲轴箱配合面倒角，转成STEP格式后出现了三处曲面破面，反复调整缝合公差才把密封面的连续性修到G1，避免后续做渲染时出现光影断层。缸体上的螺栓孔位我特意留了和实车一致的位置度公差，没有为了数模好看把孔位摆得整整齐齐，毕竟真实装配里维修孔的避让空间、管线固定座的位置都是跟着整车布局走的，乱改位置就失去了参考价值。油底壳的压铸纹理我没有做过度光滑处理，保留了量产件的细微拔模斜度，渲染时调材质特意加了一点点铸造表面的颗粒感，不会像玩具模型那样塑料感过重。之前做实训作业时总习惯把所有零件都做等壁厚处理，这次特意参考了实车的重量分配逻辑，曲轴箱靠近输出轴的位置做了局部加厚，缸头部分为了减重做了薄壁设计，连正时链条张紧器的弹簧预压行程都按实车参数留了活动间隙，不是卡死的死结构。配气机构的凸轮轴轮廓我反复核对了三次升程曲线，就怕把高转引擎的进气正时角度做偏，毕竟Superquadro的核心就是高转动力输出，凸轮型线错了整个动力特性就完全不对。做渲染的时候特意避开了千篇一律的纯白背景，选了偏工业风的冷光打光，把缸体上的散热鳍片层次感、密封胶圈的压合痕迹都打了出来，连螺栓头的拧紧标记都做了细微的色差，不会所有紧固件都是一个金属质感。
