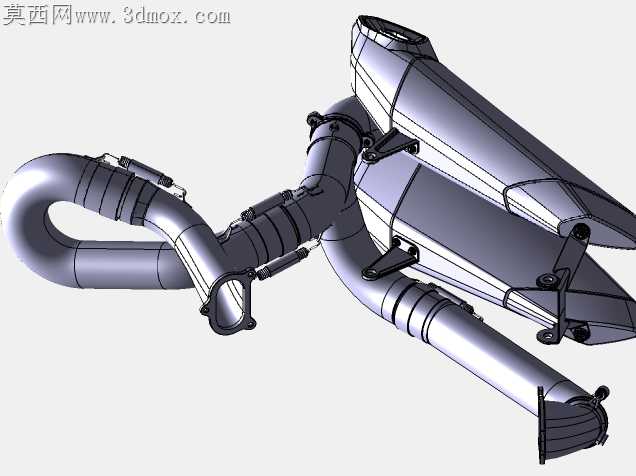

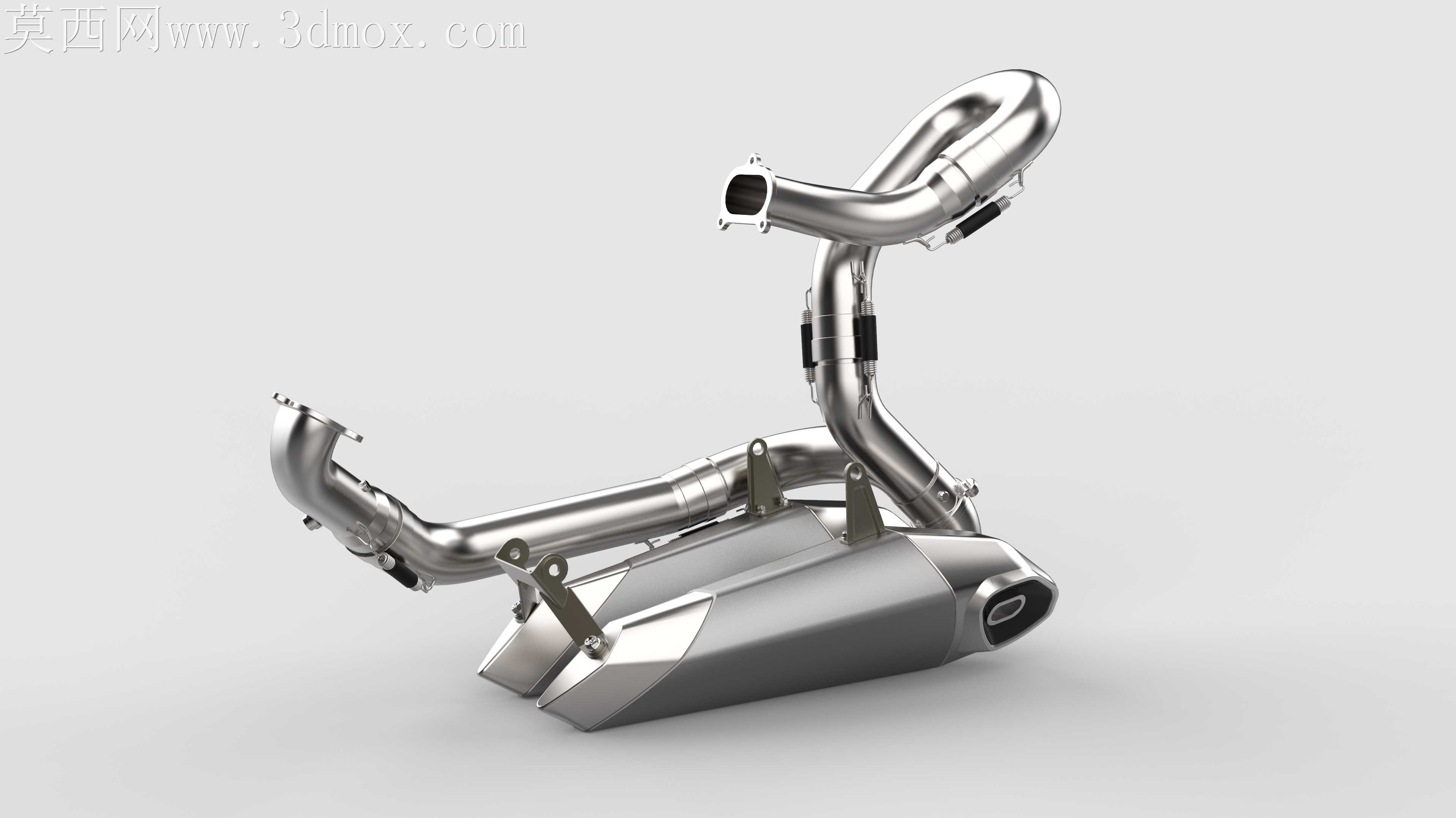

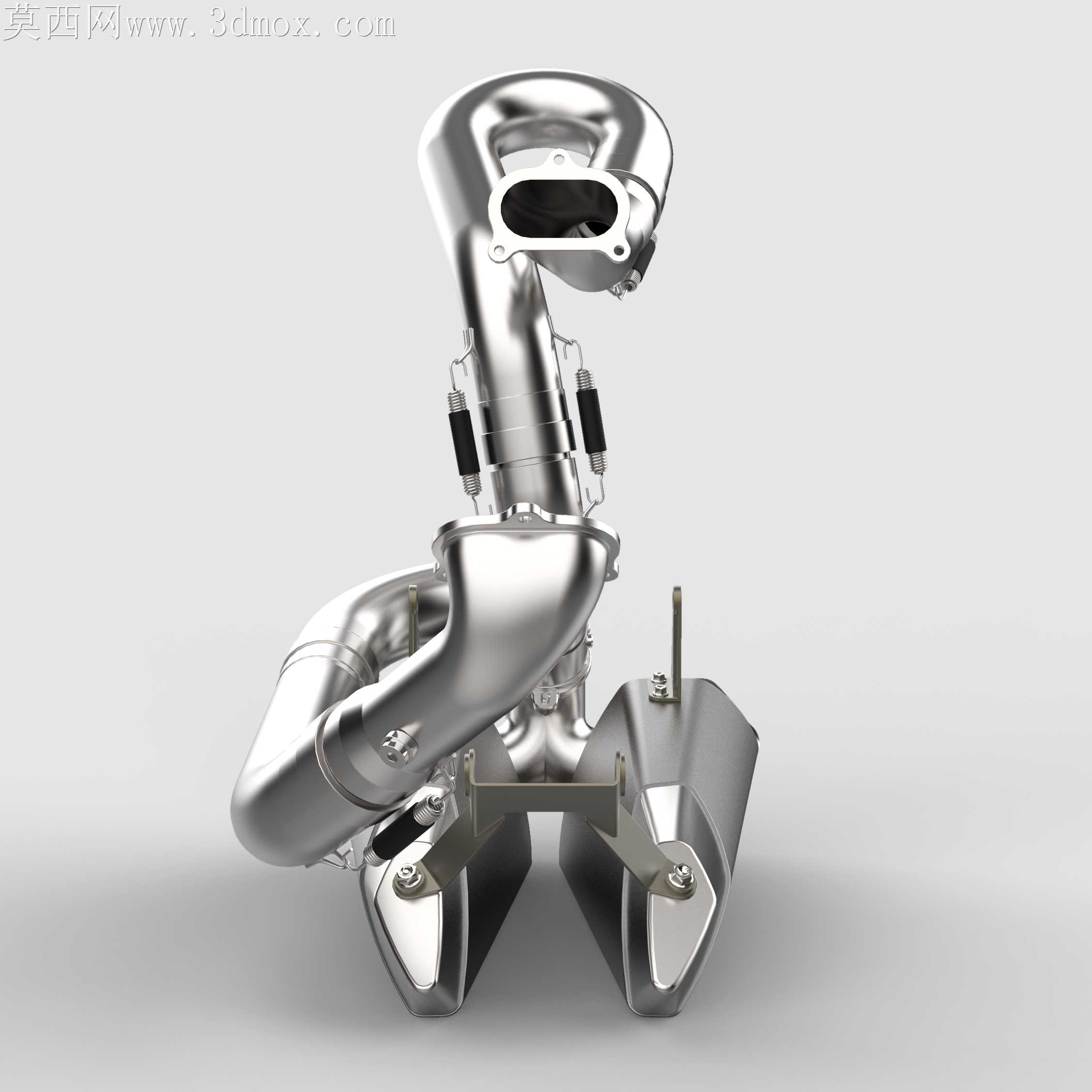

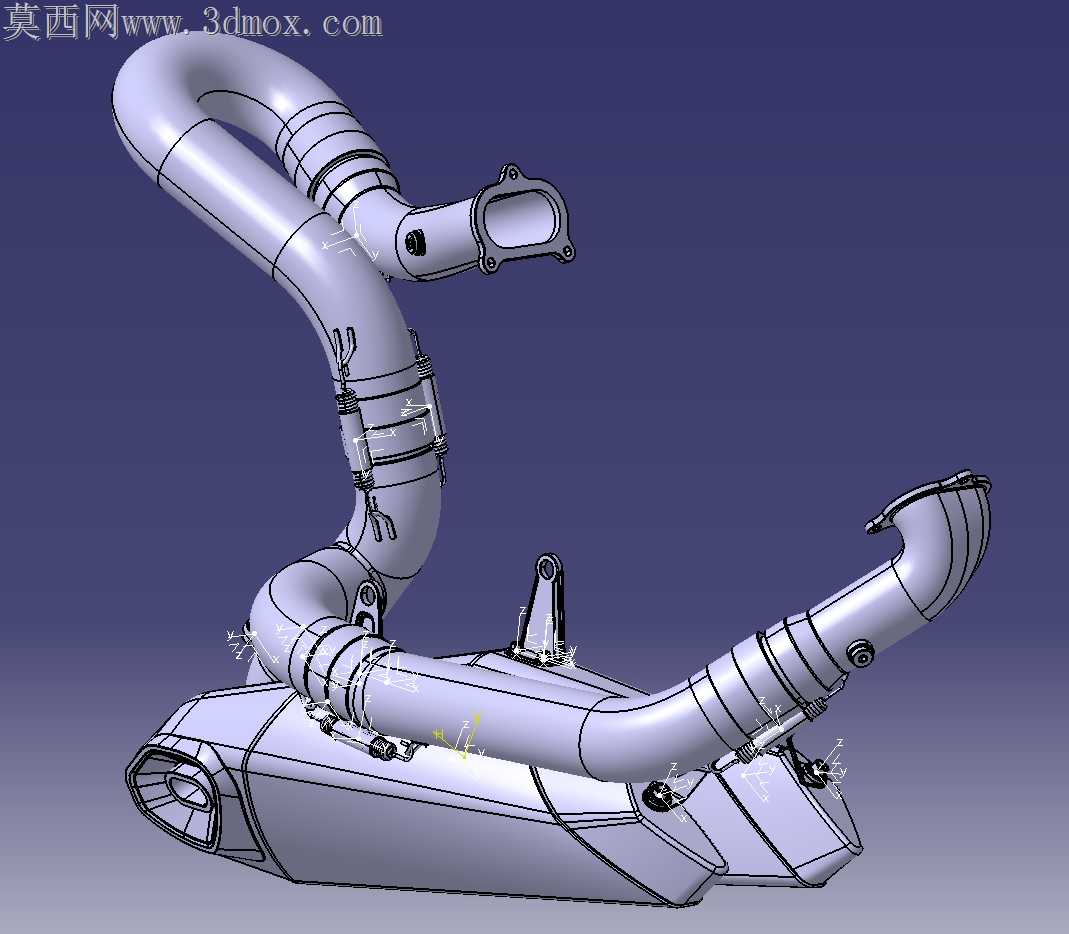

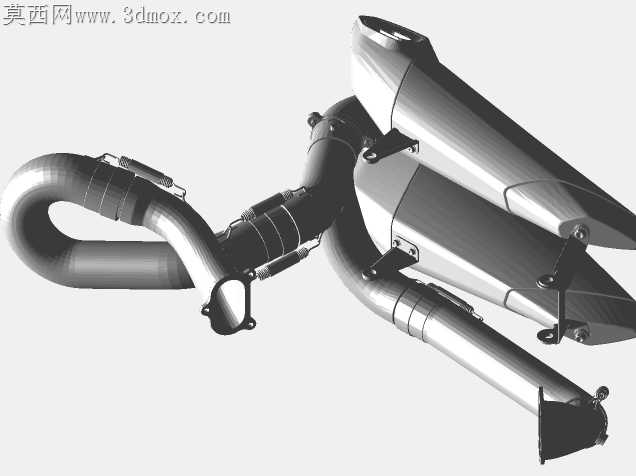

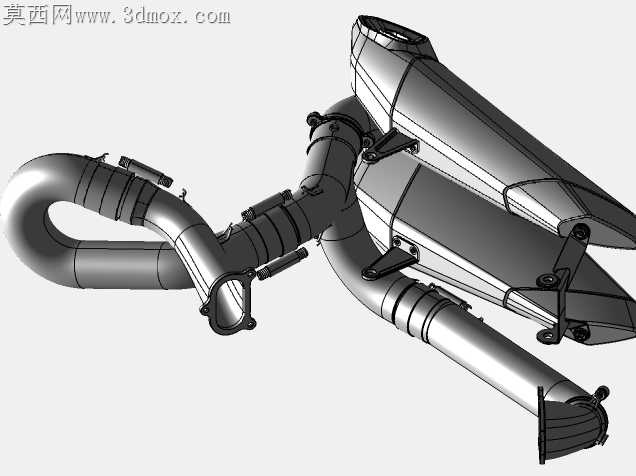

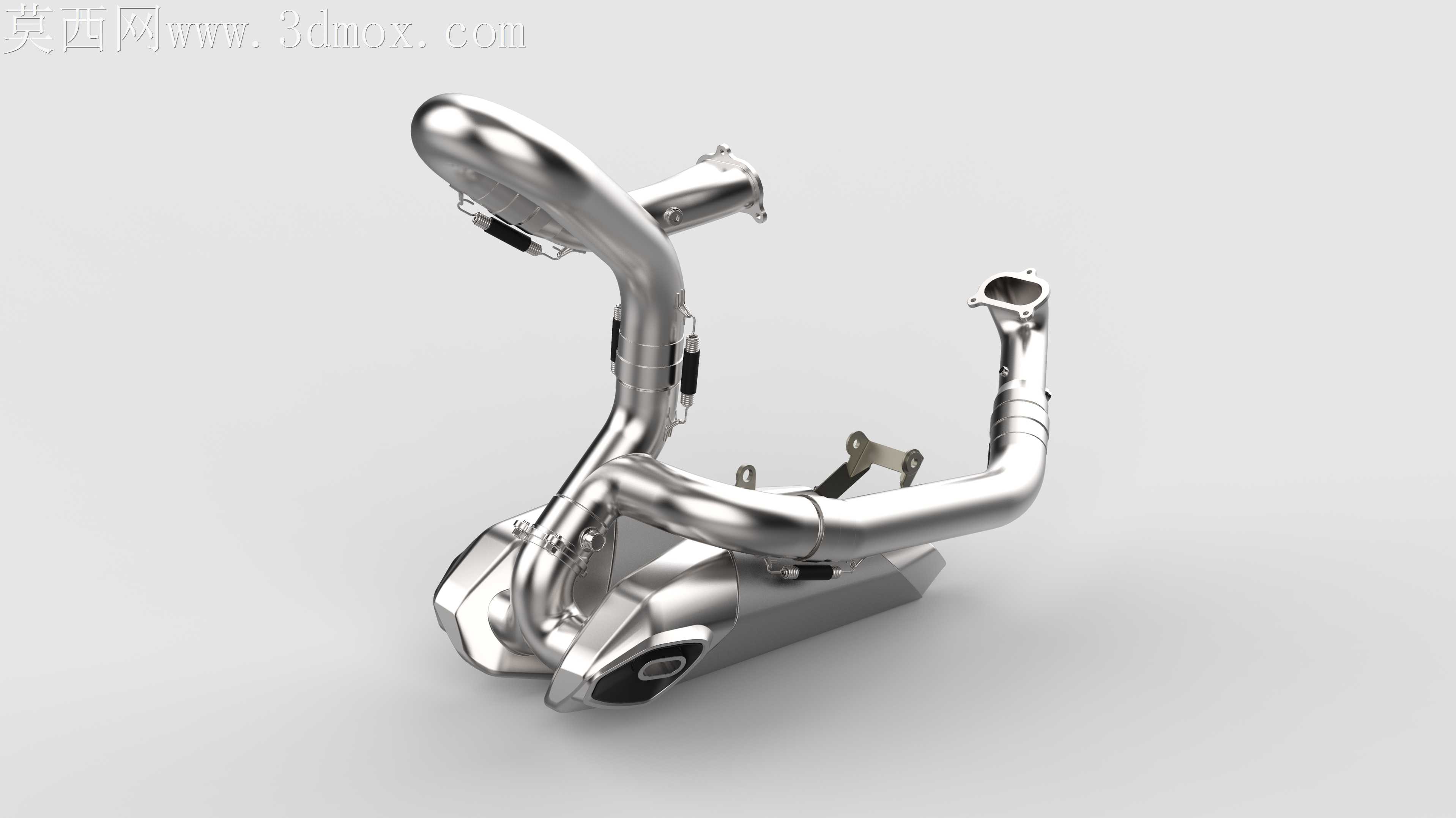

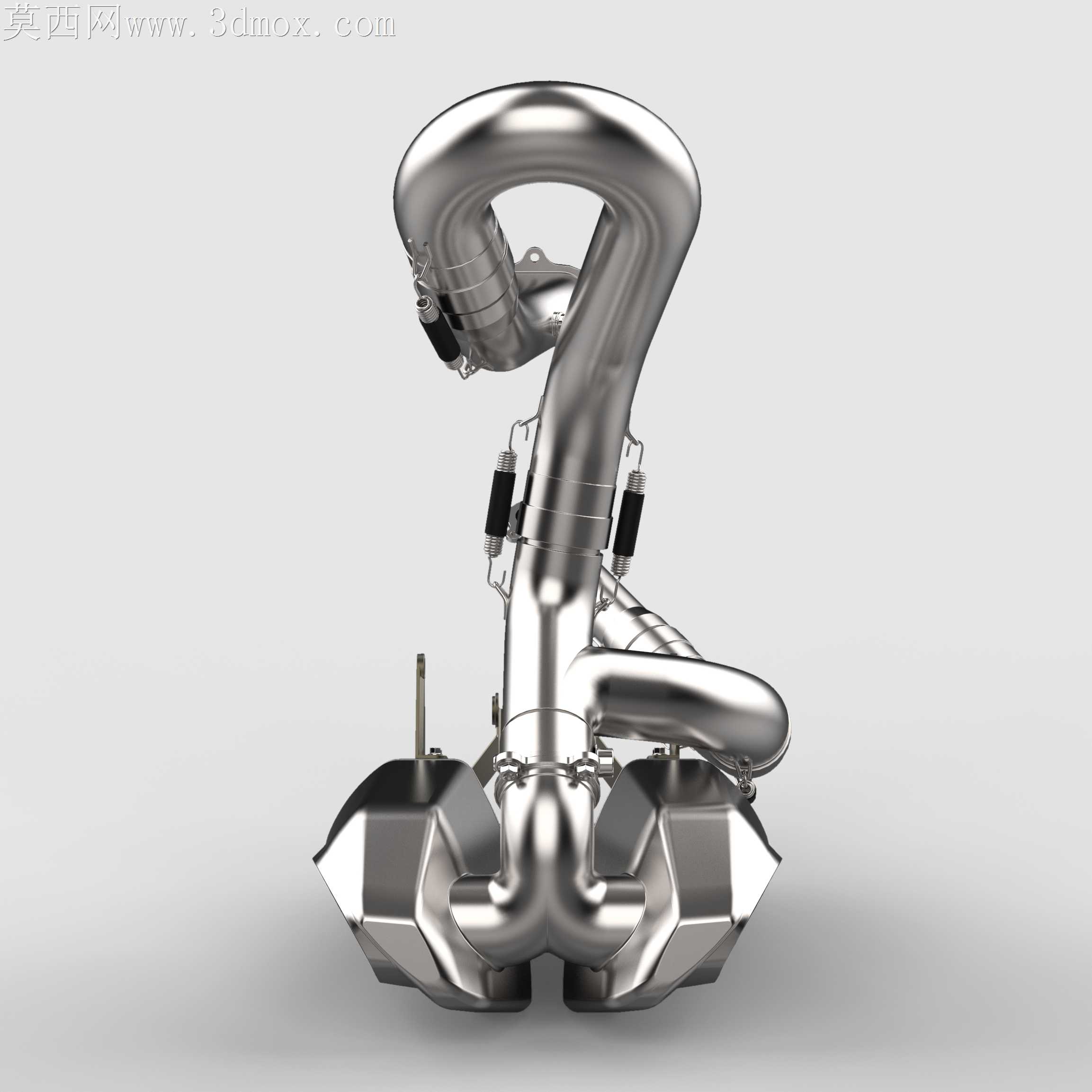

杜卡迪Panigale1199摩托排气结构设计

当初做这套排气结构的时候，最先踩的坑是弯管段的壁厚差，第一次打样的304不锈钢样件在小半径弯折处出现了0.3mm的壁厚减薄，装车跑台架的时候高转工况下共振点刚好落在6800转，震得尾段固定吊耳的焊缝出现了细微的应力裂纹。后来调整了弯管的芯棒支撑位置，把弯折段的进料速率放慢了15%，才把壁厚差控制在0.1mm以内，共振点也偏移到了常用转速区间之外。

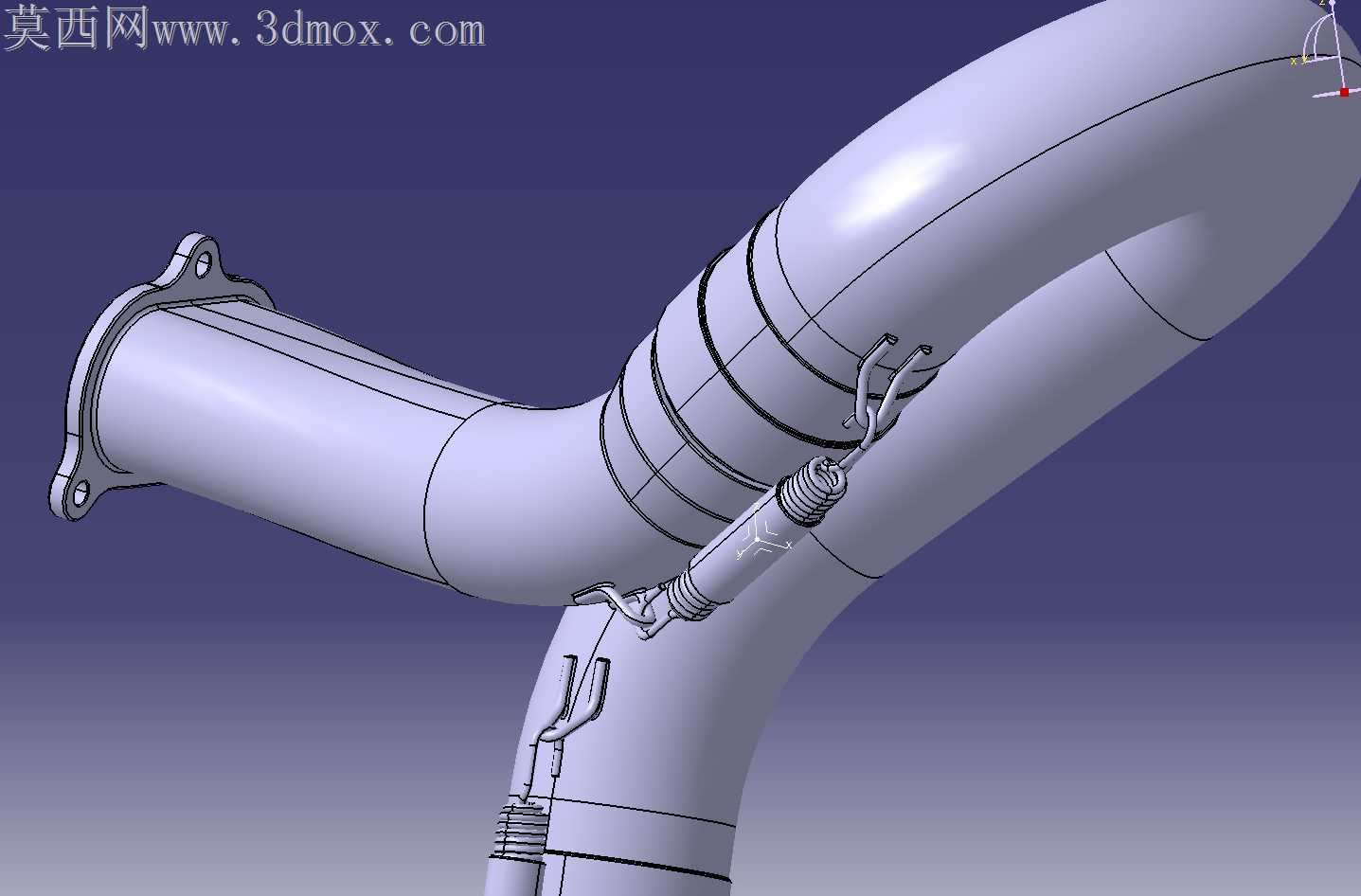

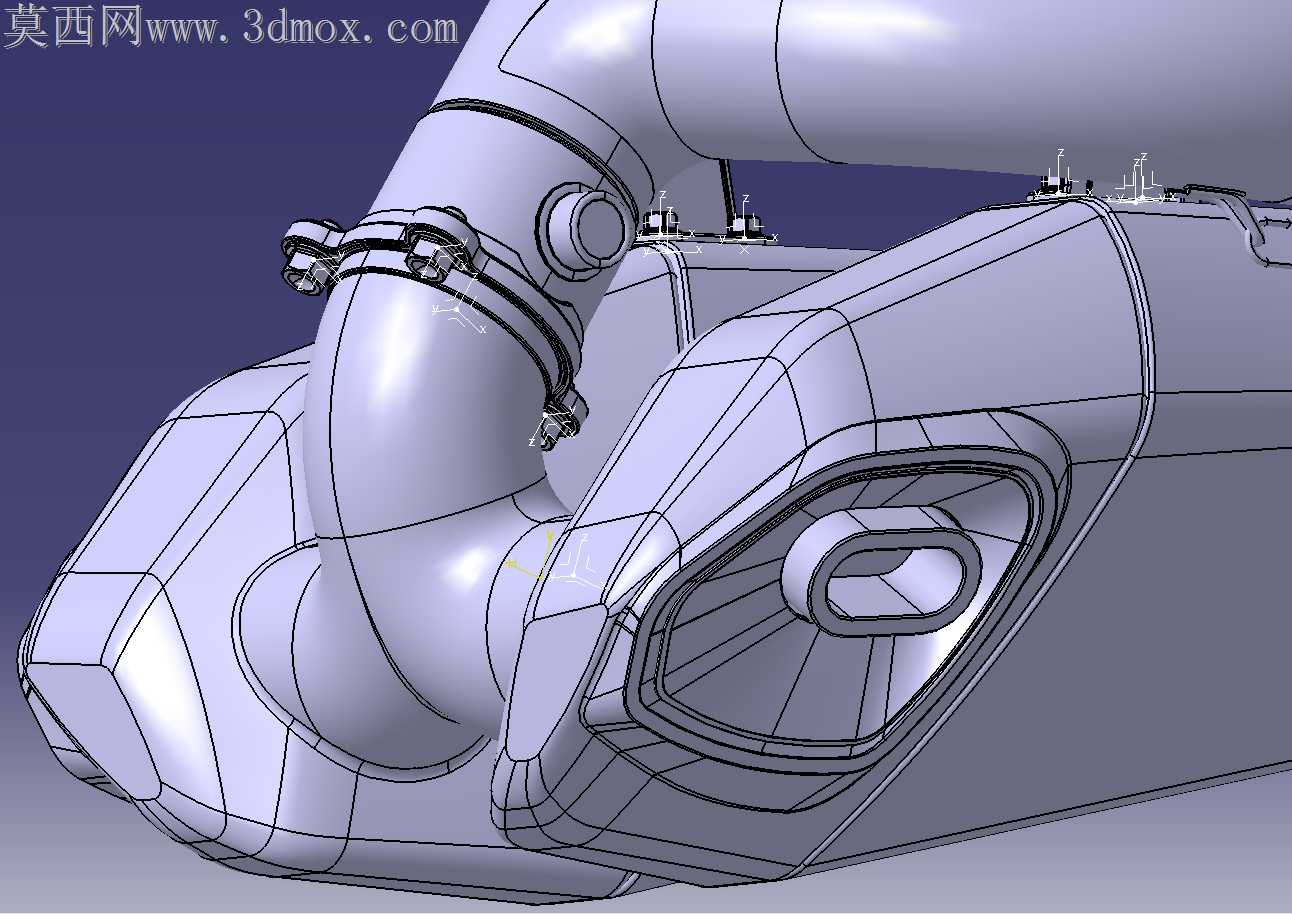

曲面顺接的时候没少费功夫，头段和中段的衔接处一开始做的是直角过渡，气流在拐角处形成紊流，背压比设计值高了12%，后来把过渡段改成了渐扩式的顺滑曲面，反复调整了七次曲面曲率，才让背压降回设计区间，同时还能保留原厂特有的排气声浪质感。尾段的消音腔结构做了量产取舍，原本设计的三层回流消音结构虽然降噪效果好，但整体重量超了0.8kg，不符合轻量化的设计目标，最后把内层的穿孔管孔径从3mm调整到2.5mm，同时优化了回流腔的隔板角度，在重量达标、背压符合要求的前提下，把排气噪音控制在了法规允许的范围内。

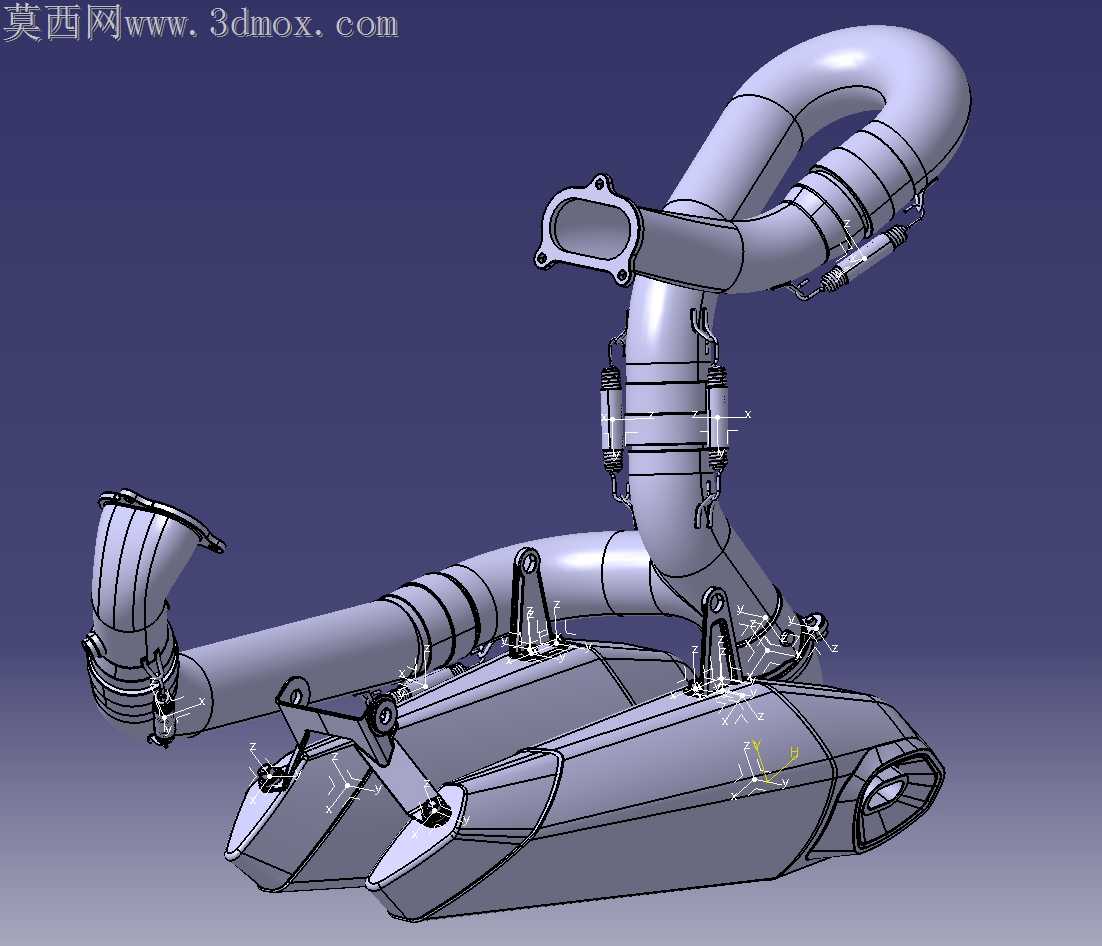

跨软件转档的时候也遇到过问题，一开始从建模软件导通用格式的时候，弯管处的曲面出现了细碎的破面，尤其是固定卡箍的安装座位置，公差偏移了0.2mm，后来重新做了曲面的缝合公差调整，把安装座的定位基准和弯管的中心轴做了关联约束，才解决了转档后的装配错位问题。固定吊耳的位置也反复调整过，一开始的吊耳安装角度和车架的安装点差了2度，装车的时候螺栓硬拧上去会给排气壳体施加额外的装配应力，长时间使用容易出现金属疲劳，后来根据实车的扫描点云重新校准了吊耳的焊接角度，还在吊耳和壳体之间加了缓冲衬套的安装位，能过滤掉大部分发动机传递过来的细碎振动。

做这套结构的时候参考了大量实车的工况数据，头段靠近发动机的位置工作温度能到800摄氏度以上，所以特意在头段和中段的衔接位置留了热膨胀的补偿间隙，避免高温下金属膨胀导致的接口漏气。尾段的出气口角度也做了微调，既不会让排气直接吹到后摇臂的漆面，也能在高速行驶的时候利用气流压差提升一点排气效率。整个结构没有多余的设计，每一处弯折、每一个固定点都是经过台架测试和实车验证调整出来的，不管是做改装件的开发参考，还是做相关结构的设计实训，都能拿到准确的结构参数。
