法兰安装式复合板水密门把手结构设计

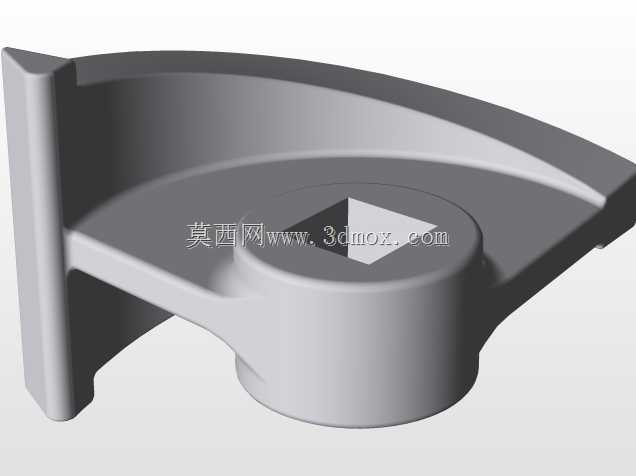

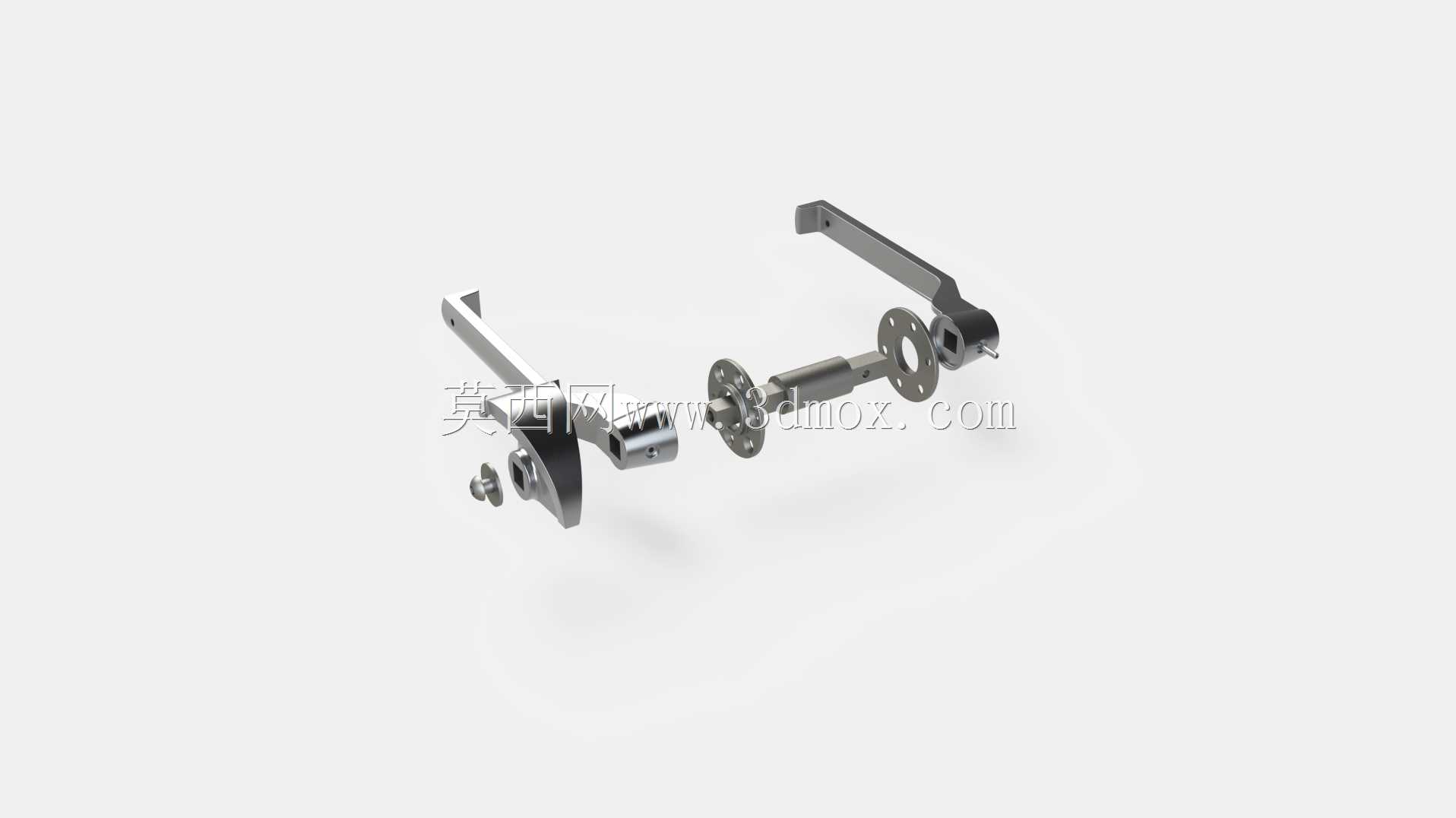

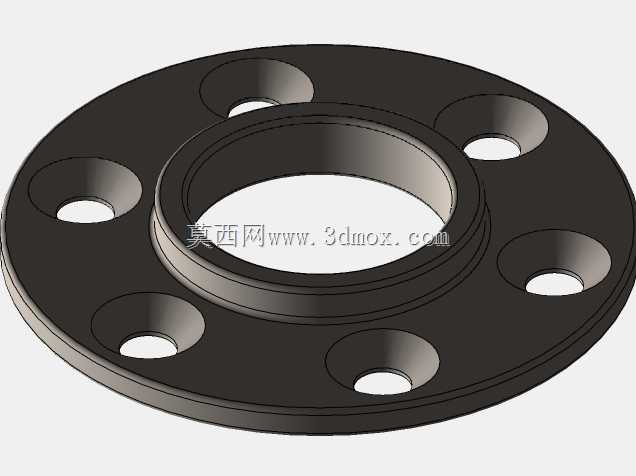

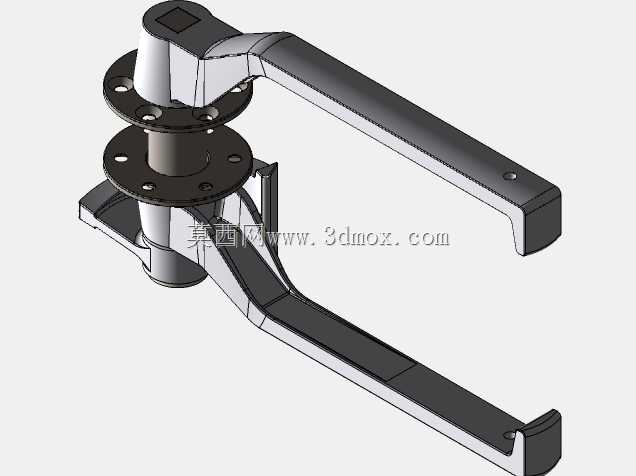

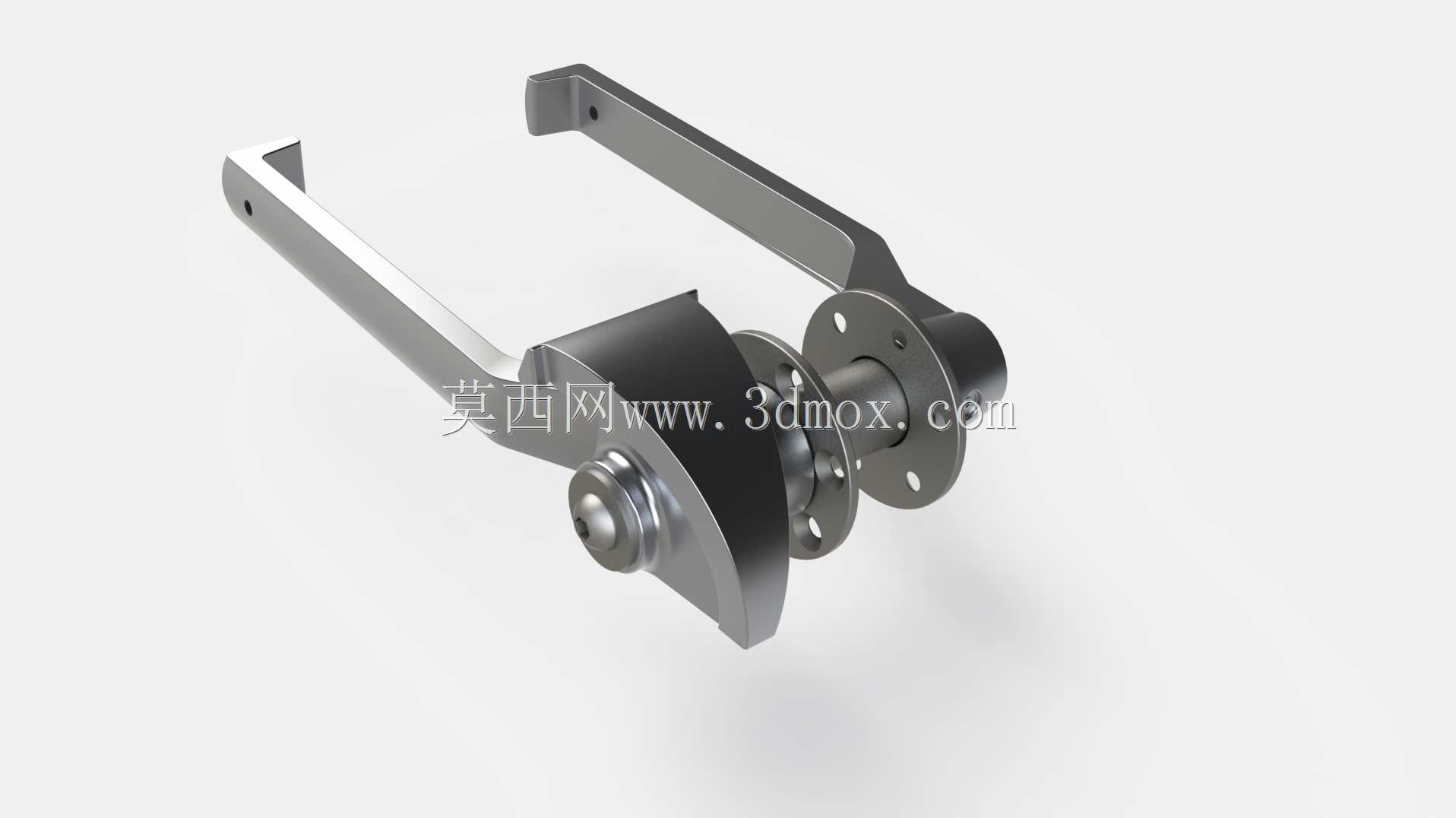

这款水密门把手主要应用于船舶舱室、密闭设备舱、特种防护门等对水密性能有硬性要求的场景，是保障密闭空间门体密封可靠性的核心操作部件，在船舶甲板舱门、水下设备检修门、工业防水柜体等场景中，这类把手需要同时满足操作便捷、锁止可靠、压紧力充足的使用要求，避免门体在水压冲击、振动工况下出现缝隙渗漏的问题。从实际用途来看，该把手通过杠杆式操作结构，在扳动把手的过程中带动转轴端的锁止结构转动，配合门框上的锁扣实现门体的压紧与解锁，法兰式安装结构能够让把手基座与门体表面形成稳定的贴合支撑，分散操作过程中的受力，避免长期使用后基座出现松动变形。产品的功能特性上，采用双支臂的把手结构设计，操作时的受力分布更均匀，操作人员扳动时可以施加更大的压紧力，确保门体闭合后密封圈被均匀压实，达到要求的水密效果；转轴部位设置了多组限位与耐磨结构，减少反复转动过程中的磨损量，延长部件的使用寿命，外露的金属结构采用圆滑过渡处理，避免操作过程中剐蹭操作人员，同时也减少积尘积水的死角，适配高湿、高盐雾的恶劣使用环境。设计思路上，这款把手优先考虑操作的人机工程性，把手的握持段做了贴合手掌弧度的弯折处理，操作人员带防护手套操作时也能稳定施力，法兰盘上的安装孔位按照通用密闭门的安装间距设置，能够适配多数常规厚度的复合门板，不需要额外对门体进行大规模改孔即可完成安装；整体结构没有冗余的复杂零件，拆解维护十分便捷，日常检修时只需要对转轴部位做润滑保养即可维持正常使用。从安装边界来看，法兰基座的直径适配常规门板的预埋安装空间，把手转动的行程范围内不会与门体表面的加强筋、密封压条产生干涉，双支臂向外延伸的长度控制在合理范围内，既保证了操作时的力臂长度足够省力，也不会因为外伸过长导致通行时被磕碰，转轴的伸出长度可以根据不同门板的厚度做适配调整，配合不同厚度的密封垫圈调整压紧量，确保不同压缩量的密封圈都能被均匀压实，满足不同等级的水密防护要求。
