多规格起重连接用弓形卸扣结构设计

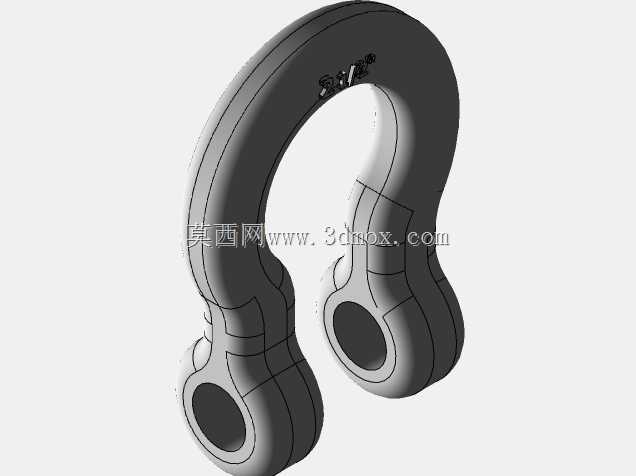

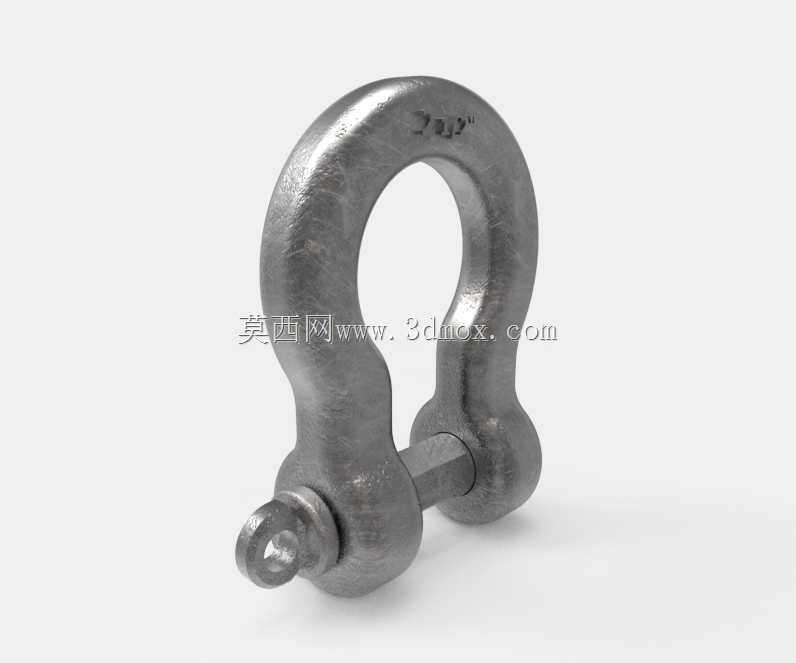

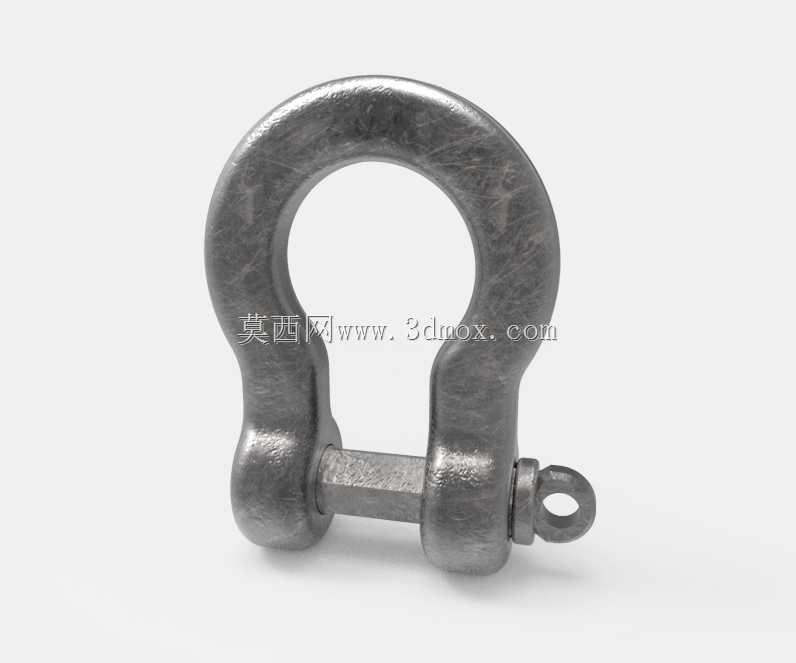

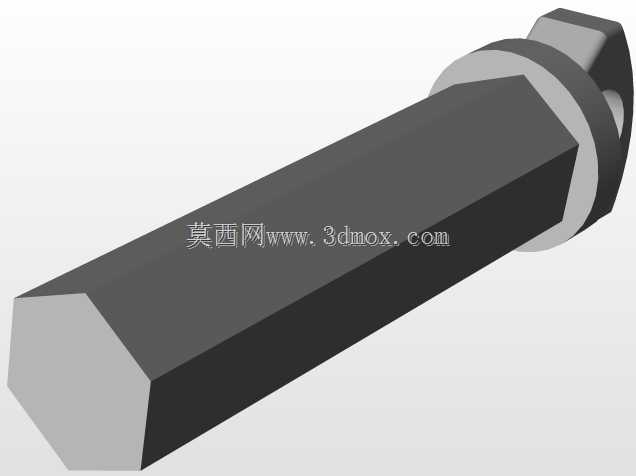

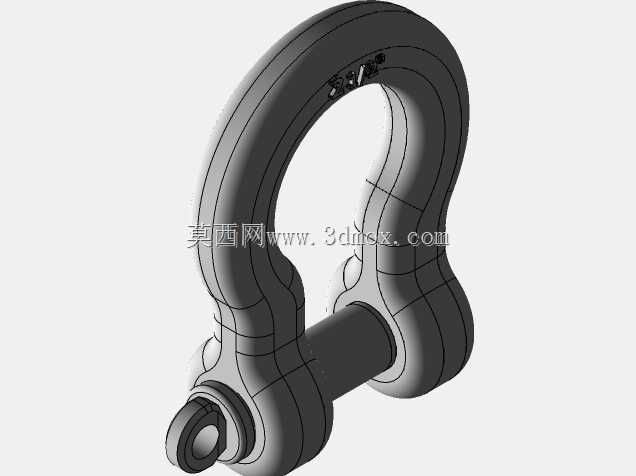

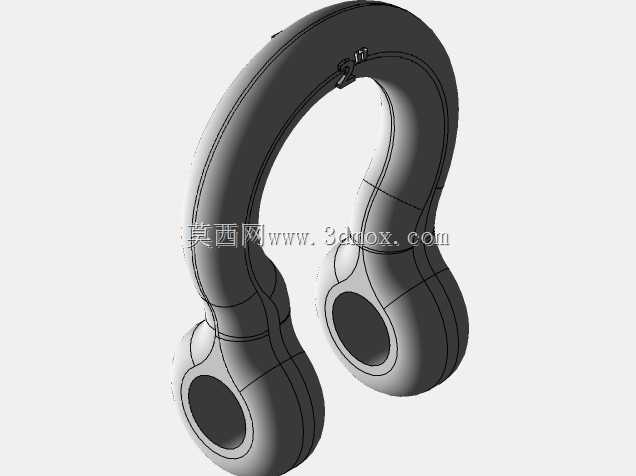

本次设计的弓形卸扣是起重吊装、索具连接场景中应用极为广泛的受力连接件，在港口货物装卸、建筑施工构件吊装、重型设备移位安装、船舶系泊固定、户外抢险救援等作业场景中，承担着连接吊索与被吊重物、传递吊装载荷的核心作用，是索具系统中保障作业安全的关键受力部件。不同于直形卸扣，弓形结构的卸扣拥有更大的内部容纳空间，能够同时适配多根钢丝绳、吊装带、链条等不同类型索具的连接需求，在受力时可以更好地分散载荷，减少索具与卸扣接触位置的应力集中，避免索具因局部挤压出现磨损断丝的问题，有效提升索具的使用寿命与作业安全性。本次设计覆盖1.5英寸、2英寸、2.5英寸三种常用规格，能够匹配不同额定载荷的吊装作业需求，不同规格的卸扣在弓体曲率、横销直径、开口尺寸上做了对应优化，确保在额定载荷范围内弓体与横销的受力均匀，不会出现局部应力过载的情况。在设计思路上，整体采用锻造合金钢的结构逻辑，弓体为一体式热锻成型结构，消除了焊接结构存在的应力集中与焊缝缺陷风险，横销采用带保险孔的螺纹旋紧结构，横销端部的保险孔可以配合开口销使用，防止吊装作业过程中横销受振动出现回转松脱的问题，从结构上规避连接失效的安全隐患。外形尺寸方面，不同规格的卸扣弓体高度、内圈宽度、横销长度均按照对应载荷的受力要求做了匹配设计，安装边界上需要注意，横销完全旋紧后，卸扣的开口方向需要与吊装受力方向保持一致，禁止横向受力或者斜向偏心受力，连接多根索具时需要确保所有索具的受力方向在卸扣的对称平面内，避免出现偏载导致弓体单侧受力过载。在功能特性上，该卸扣的弓形表面做了圆滑过渡处理，没有尖锐棱角，不会对连接的钢丝绳、吊装带造成切割损伤，横销的螺纹采用细牙设计，旋合长度充足，连接后锁紧可靠，同时拆卸便捷，能够快速完成索具的连接与拆解，提升现场作业的效率。实际使用过程中，该卸扣可以配合吊钩、吊环、钢丝绳夹等其他索具配件组合使用，组成不同形式的吊装索具系统，满足不同形状、不同重量重物的吊装需求，在静态系泊场景中也可以作为绳索的固定连接件使用，承受长期的拉伸载荷，结构稳定性强，能够适应户外露天、潮湿、轻度腐蚀等多种复杂作业环境。
