螺旋锥齿轮联轴器传动组件设计

项目分类:3D模型 发布时间:2021-05-20 ID:180383
  • 螺旋锥齿轮联轴器传动组件设计
  • 螺旋锥齿轮联轴器传动组件设计
  • 螺旋锥齿轮联轴器传动组件设计
  • 螺旋锥齿轮联轴器传动组件设计
  • 螺旋锥齿轮联轴器传动组件设计
  • 螺旋锥齿轮联轴器传动组件设计
  • 螺旋锥齿轮联轴器传动组件设计
  • 螺旋锥齿轮联轴器传动组件设计
  • 螺旋锥齿轮联轴器传动组件设计

这款螺旋锥齿轮联轴器传动组件,主要应用于相交轴传动场景下的动力传输与轴系联接作业,常见于工业变速器、机床主轴传动单元、重型输送设备的动力端、工程机械行走机构等需要变向传递扭矩的工况中,能够在两轴存在一定安装角度偏差的工况下,稳定完成旋转动力的传递,同时补偿轴系运行中产生的微量径向、角向位移,避免轴系因安装对中误差或运行形变产生额外的负载应力,延长整套传动系统的使用寿命。

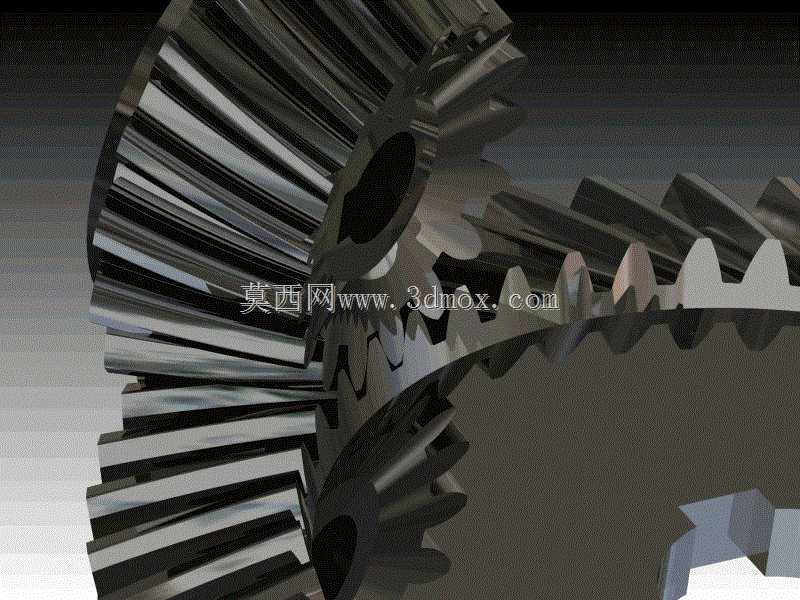

从实际功能特性来看,该组件通过一对啮合的螺旋锥齿轮完成相交轴间的动力传递,相比直齿锥齿轮结构,螺旋齿的啮合过程是逐步进入、逐步退出的,啮合重合度更高,传动过程更平稳,运行时的冲击、振动与噪音都明显更低,能够适配中高速、中等冲击负载的传动场景;联轴器结构将锥齿轮副与轴系联接功能整合,无需额外加装独立联轴器即可完成两相交轴的动力对接,有效缩减传动单元的轴向安装空间,提升设备内部结构的紧凑性。

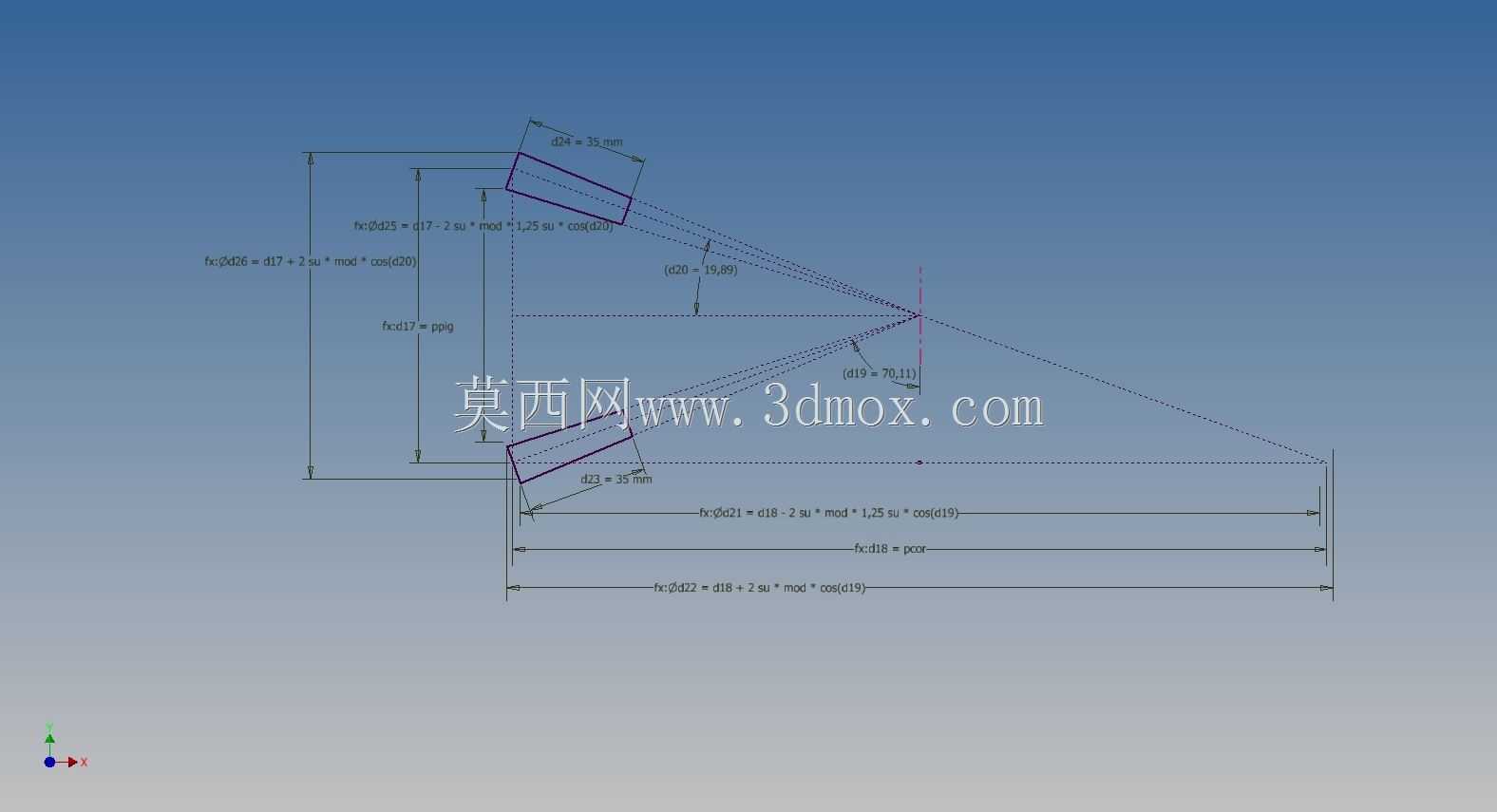

在设计思路上,该组件优先保证齿面啮合的接触精度,齿形参数经过匹配调校,大小齿轮的齿比经过优化,确保传动过程中载荷均匀分布在齿面接触区域,避免局部应力集中导致的齿面过早磨损;齿轮的中心安装孔、定位端面都做了适配标准轴径的公差设计,能够直接与常规规格的传动轴完成装配对接,齿坯的结构设计兼顾了强度与轻量化要求,在保证轮齿根部抗弯强度、轮毂结构刚度的前提下,去除了非受力区域的多余材料,降低组件自身的转动惯量,减少传动过程中的无功损耗。

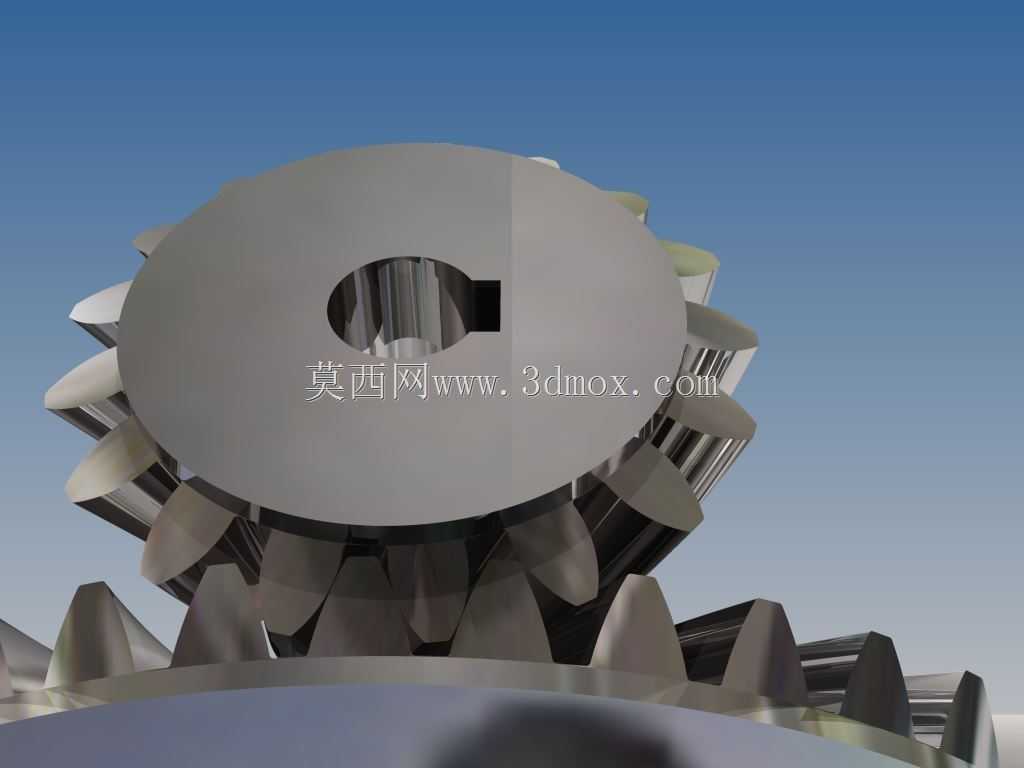

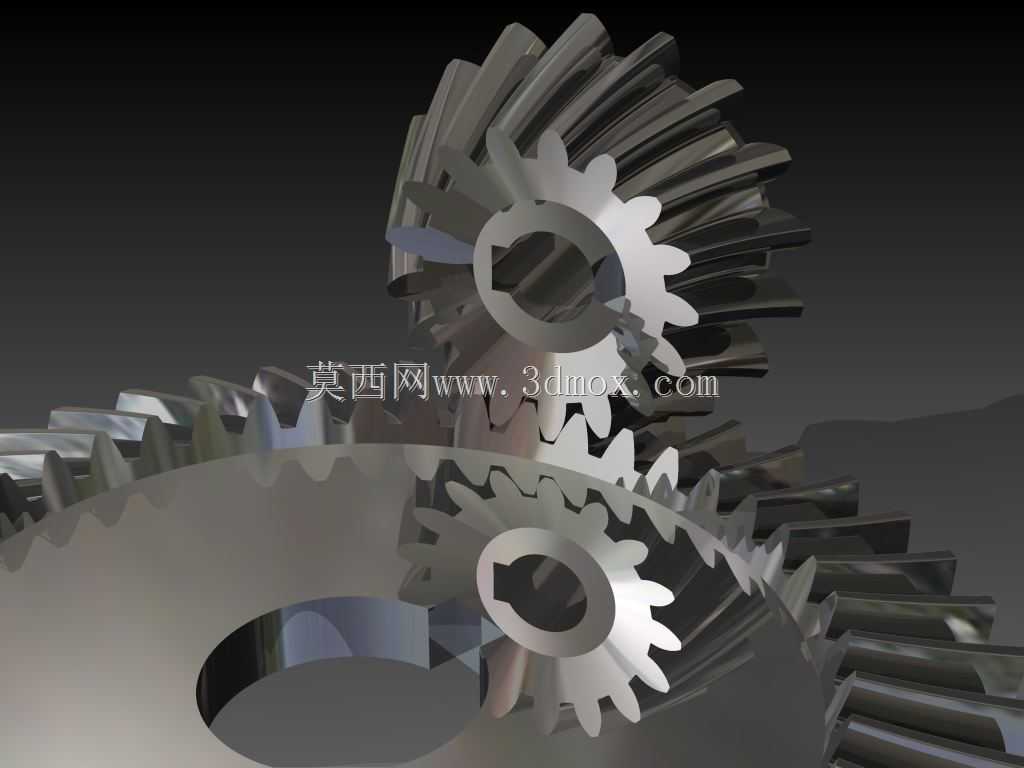

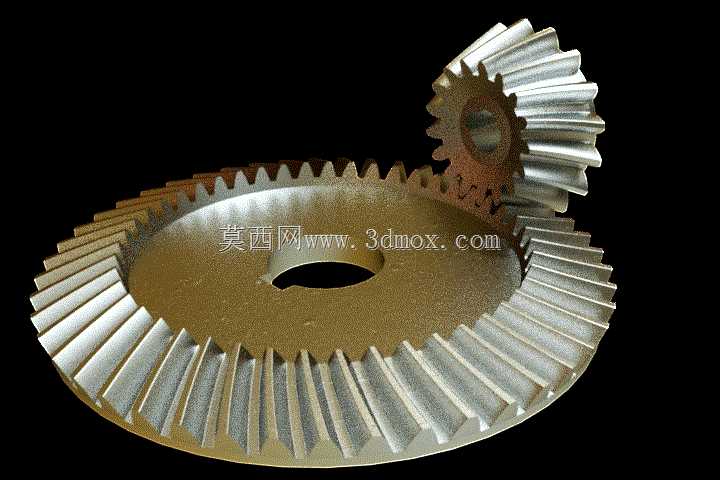

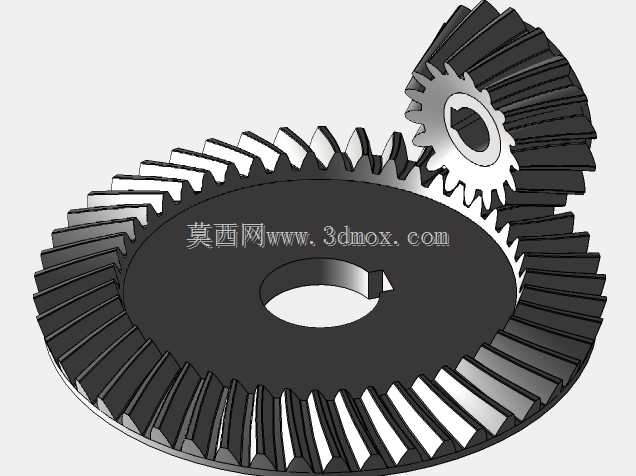

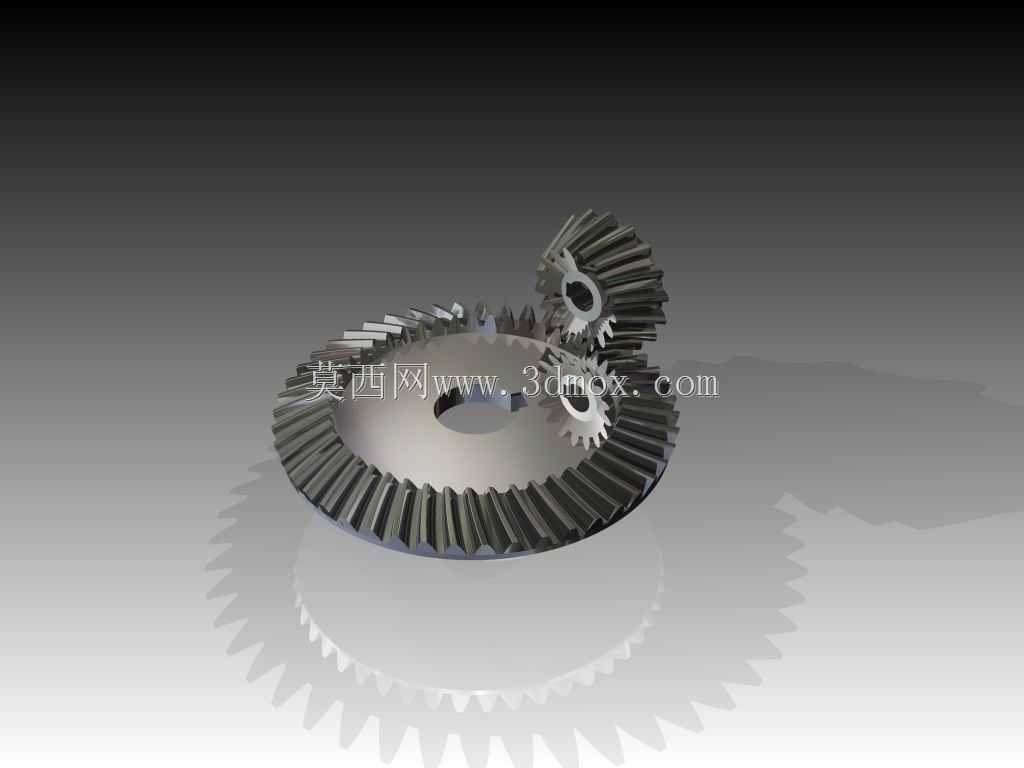

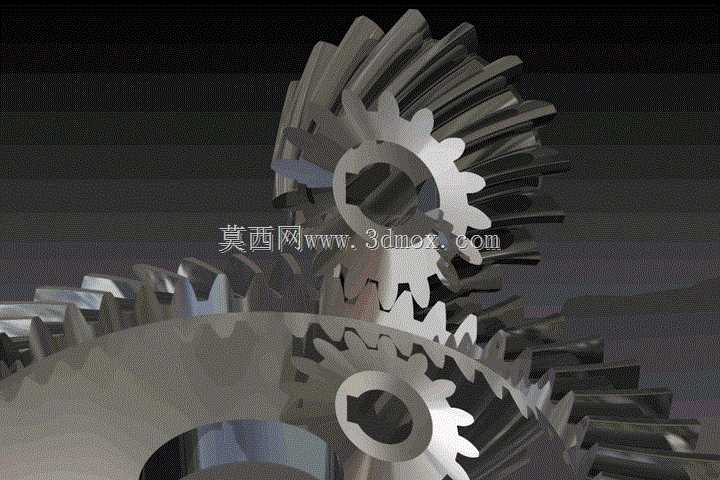

从外形与安装边界来看,大直径锥齿轮的轮齿沿锥面均匀排布,整体呈盘状结构,轮毂中心的通孔为轴系安装位,端面预留有紧固件安装的适配结构;小直径锥齿轮与大齿轮呈固定相交角啮合,整体安装角度匹配常规90度相交轴传动的布局需求,组件整体的外轮廓尺寸经过核算,能够适配多数中小型传动箱的内部安装空间,安装时仅需保证两齿轮的轴交点重合、齿侧间隙处于合理区间,即可完成稳定装配,无需复杂的定制化调整,能够有效降低设备装配与后期维护的难度。在实际运行中,该组件能够稳定传递额定工况下的扭矩,齿面经过结构优化后具备较好的耐磨性能,长期运行下的传动精度保持性较好,能够满足工业设备长期连续运行的传动需求。
