微型9g舵机伺服驱动结构设计

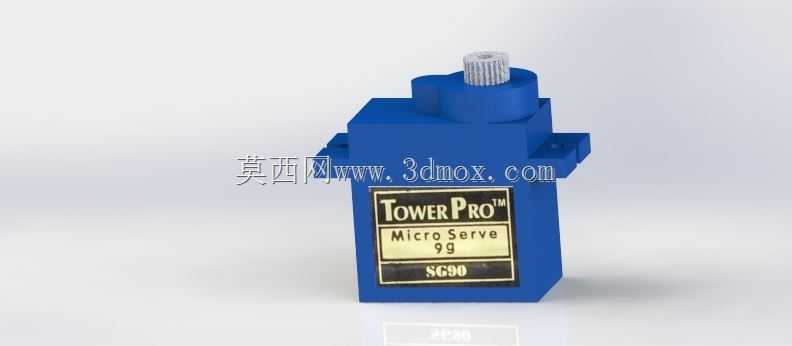

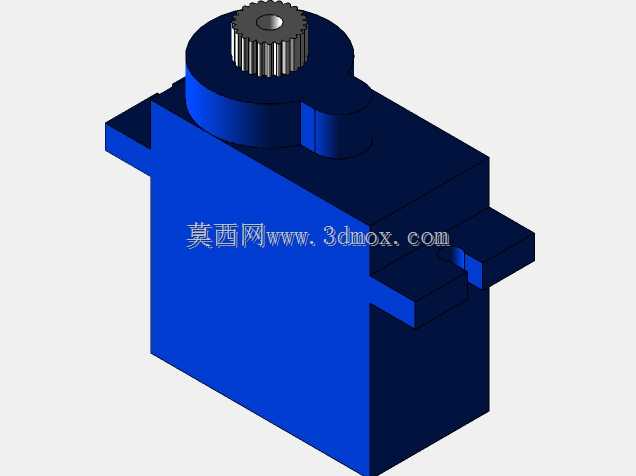

这款微型舵机是小型运动控制场景中应用极为广泛的执行部件，在航模制作、小型仿生机器人关节驱动、智能小车转向控制、桌面级自动化装置点位动作执行等场景中承担核心动力输出角色，能够根据控制信号输出指定角度的扭矩，完成精准的角度定位与往复摆动动作，是轻量化运动系统里兼顾成本与性能的常用驱动方案。从实际用途来看，它可以直接驱动小型机械结构完成0到180度范围内的角度调整，既可以作为机器人关节的转动动力源，带动机械臂小臂、手腕部位完成俯仰、摆动动作，也可以在小型航模中控制舵面偏转，调整飞行姿态，还能在智能门锁、自动开合小装置里作为锁舌、挡板的驱动部件，适配各类低负载、高精度角度控制的需求场景。在功能特性上，这款舵机集成了直流驱动电机、减速齿轮组、位置反馈电位器与控制电路，不需要额外搭配复杂的驱动模块，只需要输入标准的PWM控制信号就能完成角度控制，输出扭矩足以带动百克级的负载完成动作，响应速度快，定位偏差小，运行过程噪音低，自身重量仅9g，不会给搭载的轻量化设备带来过多的负重负担。设计思路上，整体采用一体化封闭式外壳结构，将内部的传动、驱动、反馈部件全部包裹在高强度工程塑料壳体内，既可以隔绝外界灰尘、杂物侵入内部齿轮与电路，提升部件的运行可靠性，也能规整整体外形，方便用户直接进行安装固定；顶部输出轴采用带齿的金属轴结构，能够和配套的舵盘紧密咬合，避免传动过程中出现打滑问题，两侧预留的带孔安装耳是专门设计的安装定位结构，不需要额外制作固定支架就可以直接通过螺丝将舵机锁定在安装平面上。从外形尺寸与安装边界来看，整体为方正的小型块状结构，长宽高尺寸适配各类紧凑安装空间，两侧安装耳的孔位间距符合微型舵机的通用安装标准，可以直接替换同规格的其他型号舵机，不需要修改原有设备的安装孔位；顶部输出轴的伸出长度经过精准计算，既能够保证舵盘安装后有足够的咬合深度，也不会因为轴伸过长干涉周边其他部件的布置，底部平整的接触面可以和安装平面完全贴合，保证安装后整体结构稳定，运行过程中不会出现晃动偏移。内部减速齿轮组采用逐级减速的设计思路，将电机的高转速低扭矩输出转化为低转速高扭矩的动力输出，匹配小型场景下的负载驱动需求，位置反馈电位器和输出轴直接联动，能够实时检测输出轴的当前角度，和控制信号的目标角度做对比，动态调整电机的转动方向与转速，保证输出角度精准贴合控制要求，不会出现过冲或者定位不准的问题。
