浸入式双端弯管电加热元件结构设计

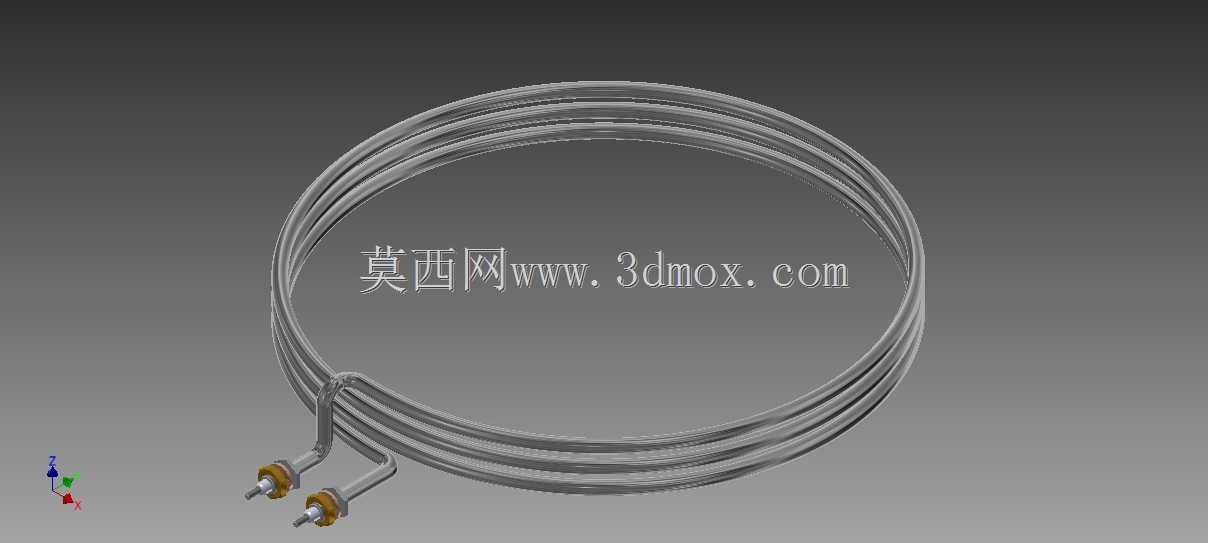

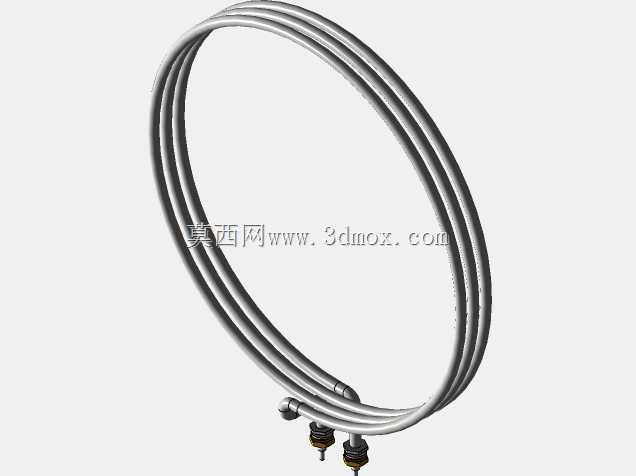

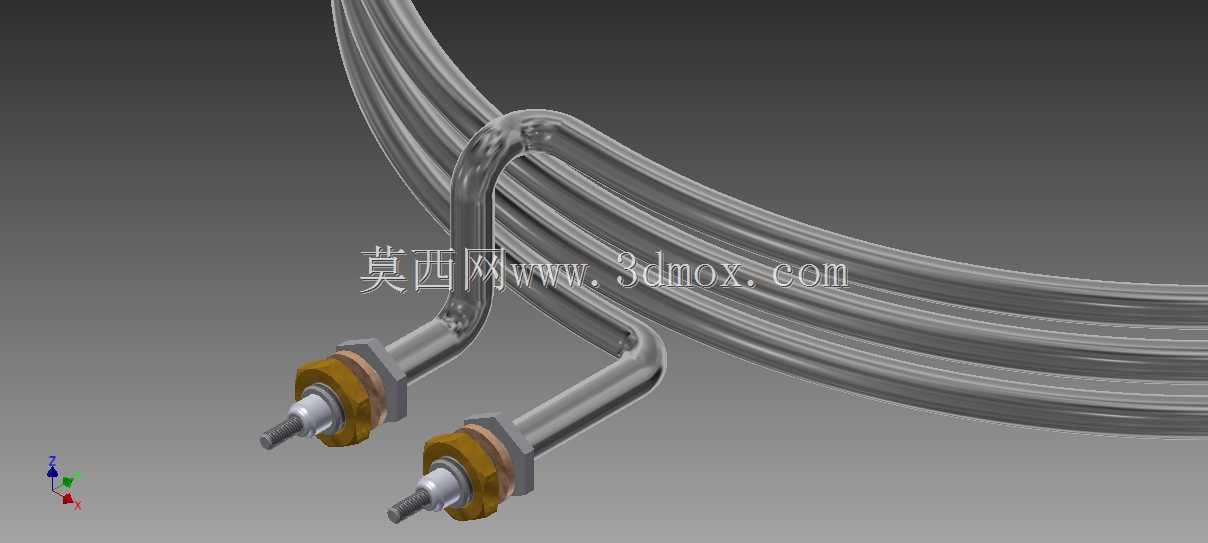

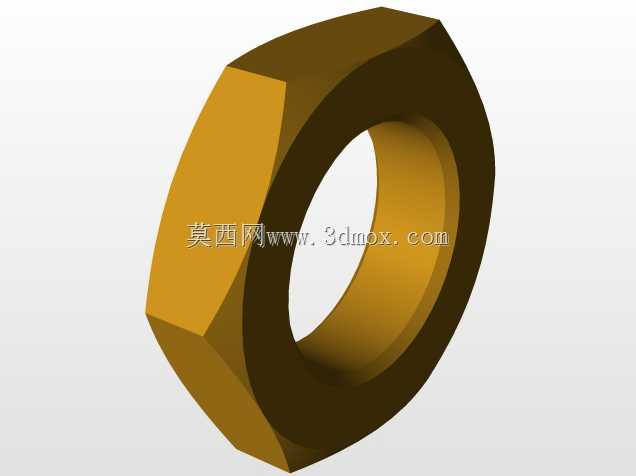

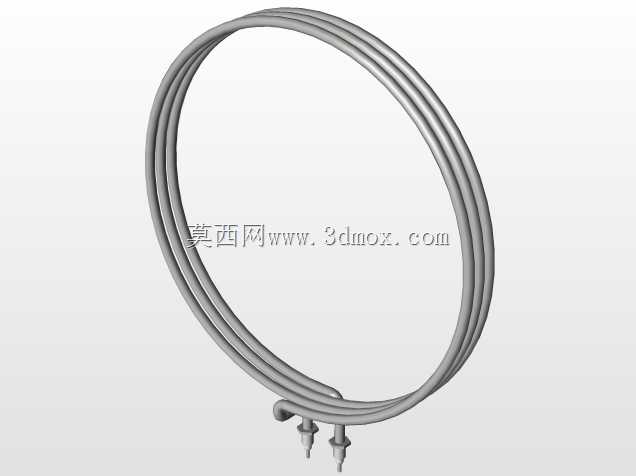

该加热元件主要面向商用液体加热场景设计，可适配啤酒酿造设备、小型商用饮品加工容器、恒温储液槽等设备的加热需求，作为核心发热部件直接浸入待加热液体中，通过管壁将电热丝产生的热量均匀传递到周边介质，实现液体的升温与恒温维持，相比外置加热结构热转换效率更高，热量损耗更低。产品采用双平行弯管的结构布局，主体为多圈盘绕的金属加热管体，管体选用导热性优异、耐液体腐蚀的金属材质制作，既保证热量快速传导，也能长期耐受液体浸泡带来的腐蚀影响，延长部件使用寿命。双引出端采用一体式弯折成型结构，两个接线端平行排布，端部配置绝缘密封固定座，固定座带有外螺纹结构与锁紧螺母，可直接穿过容器壁的预留安装孔，通过螺母锁紧实现与容器壁的可靠固定，同时密封结构可避免容器内液体从安装位置渗漏，也能隔绝液体与内部接线结构的接触，保障用电安全。设计过程中充分考虑了安装边界与使用需求，盘绕的管体整体呈圆弧排布，可适配圆柱型储液容器的内部轮廓，最大化与液体的接触面积，让加热过程中液体受热更均匀，避免局部过热导致的液体变质或结垢问题；两个引出端的间距经过精准核算，可匹配常规商用酿造、储液设备的标准开孔间距，无需对现有设备进行额外改造即可直接替换安装，降低设备升级与维护的成本。管体的弯折半径经过严格校核，既保证盘绕后整体结构紧凑，减少在容器内部占用的空间，也避免弯折半径过小导致管体内部绝缘填充层开裂、电热丝偏移的问题，保障加热元件的绝缘性能与发热均匀性。端部的接线端子采用标准接插结构，可快速与设备供电线路连接，固定座的绝缘材质可耐受长期高温工作环境，不会出现老化开裂、绝缘失效的问题，适配饮品加工、食品类液体加热场景的卫生与安全要求。整体结构无多余外露部件，表面光滑无清洁死角，日常使用后可直接随容器进行冲洗清洁，不会残留液体残渣，满足食品接触类部件的使用要求。
