SNMG60度返工件外圆车削刀具结构

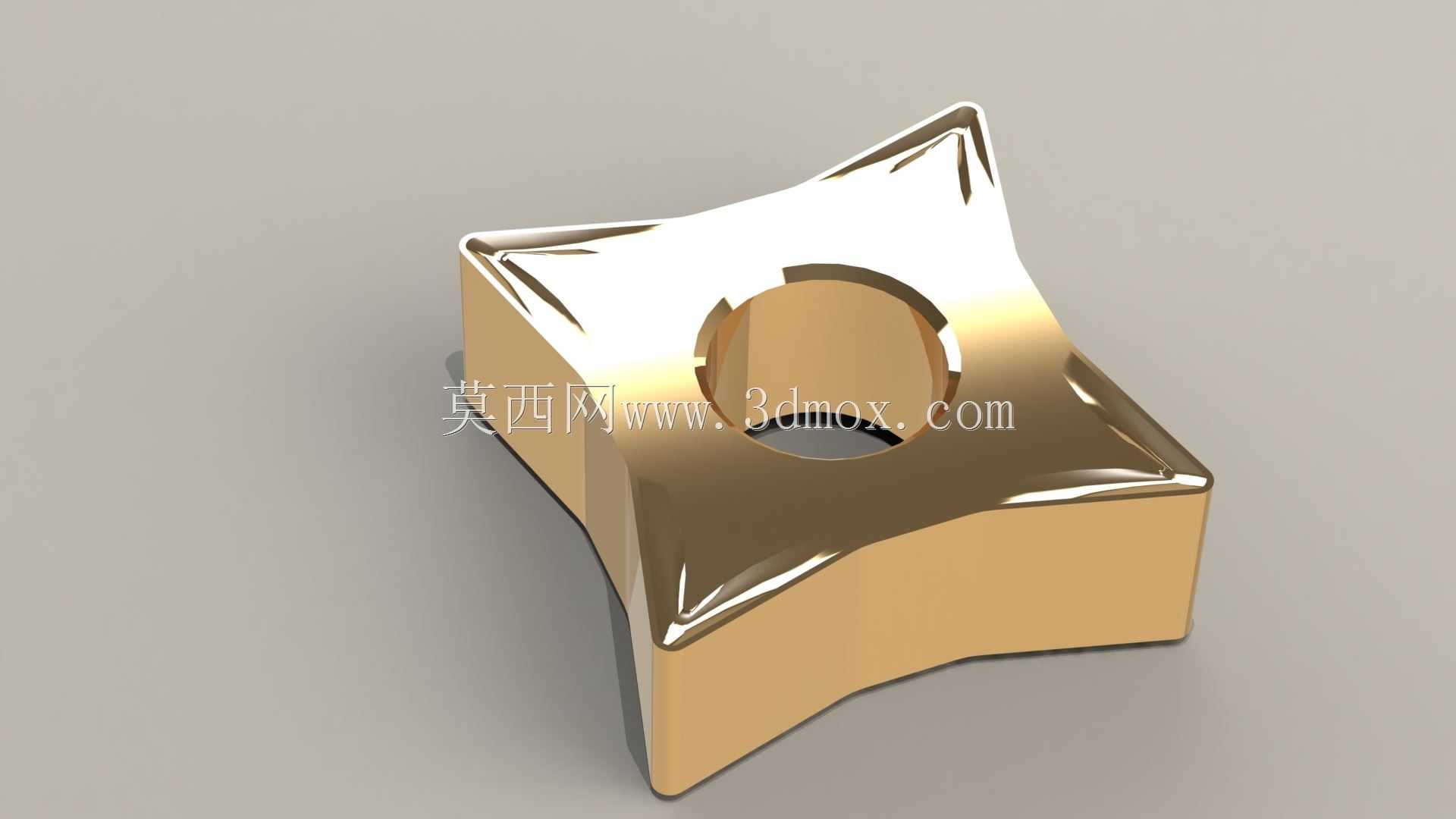

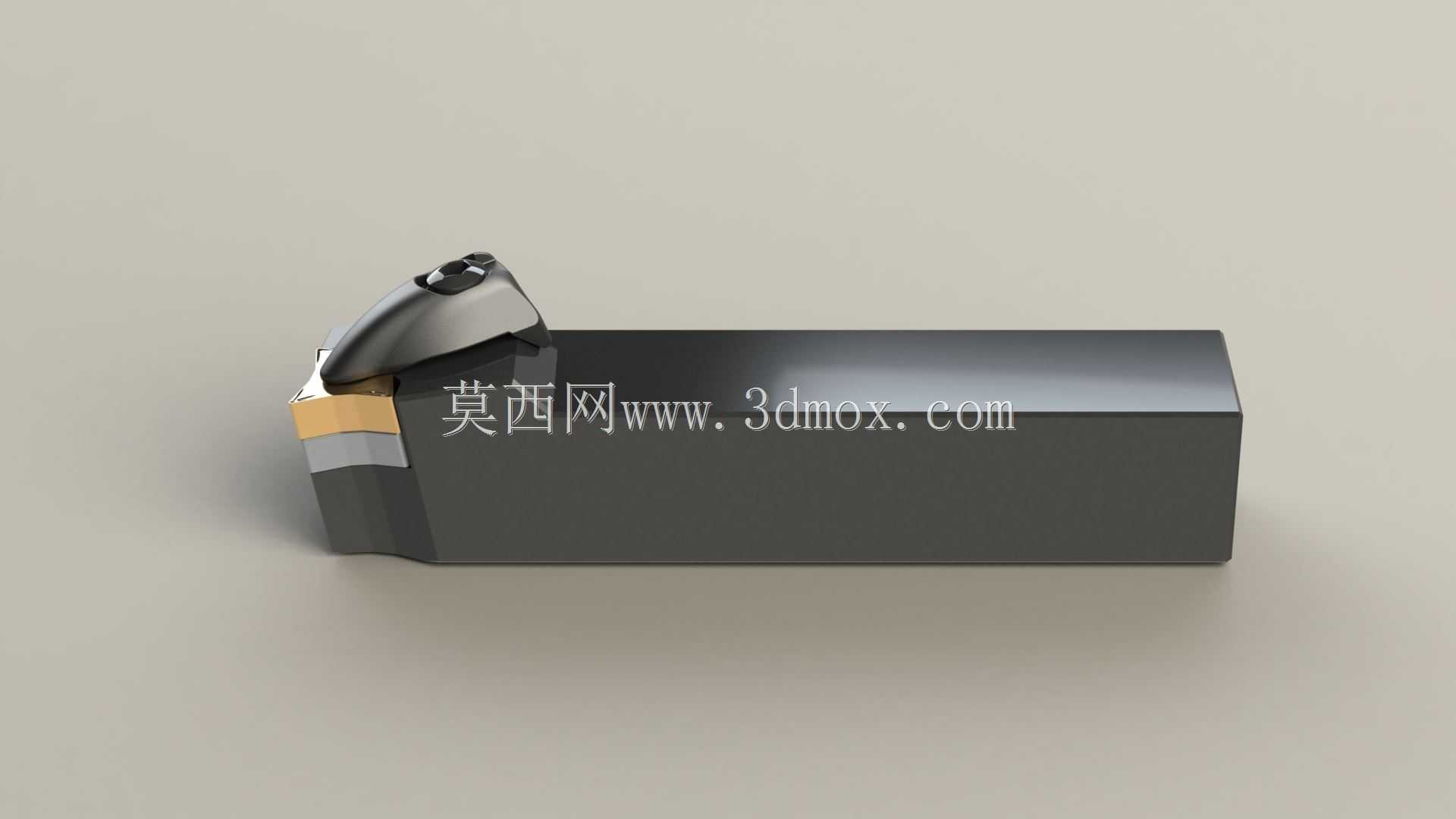

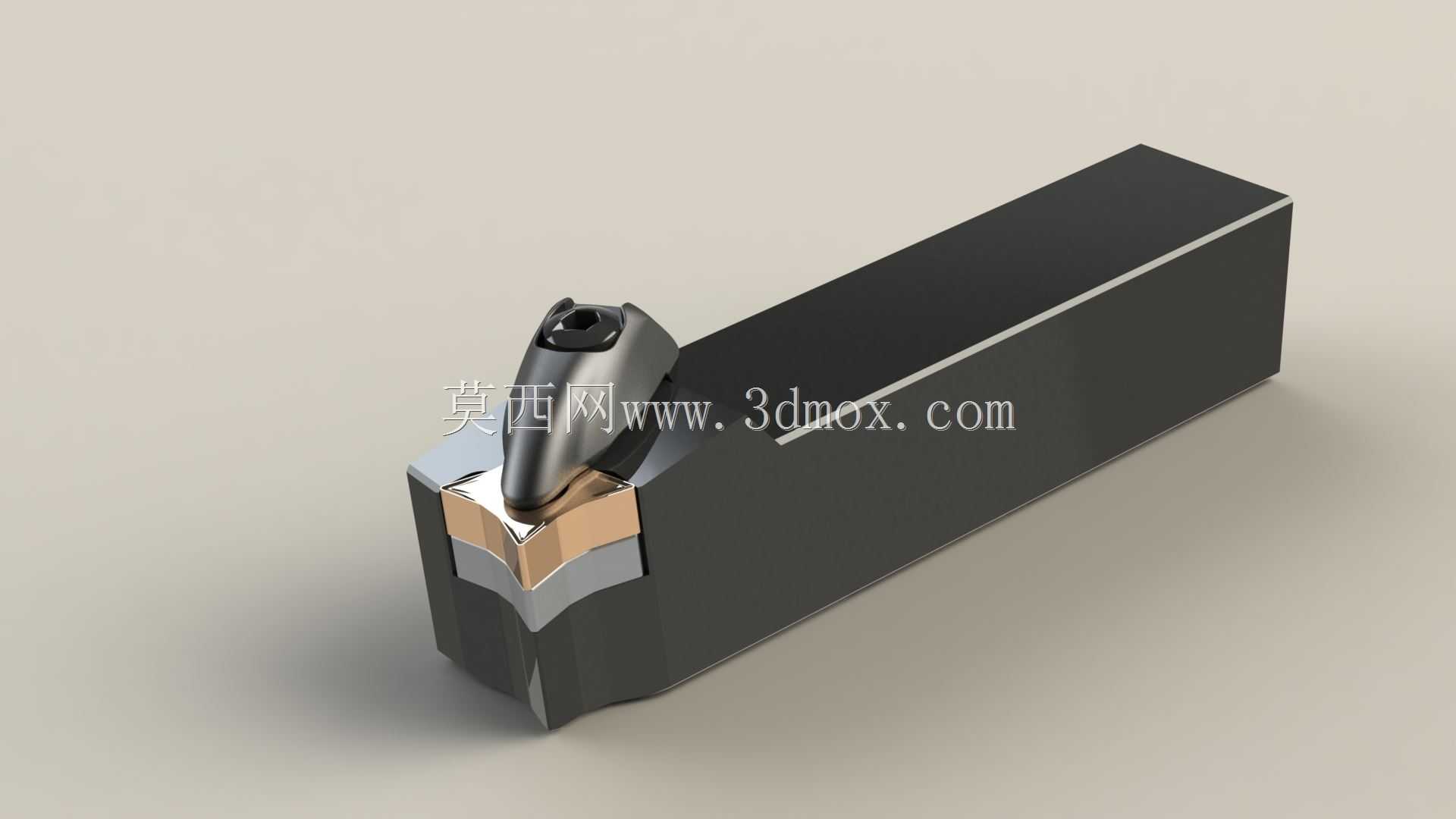

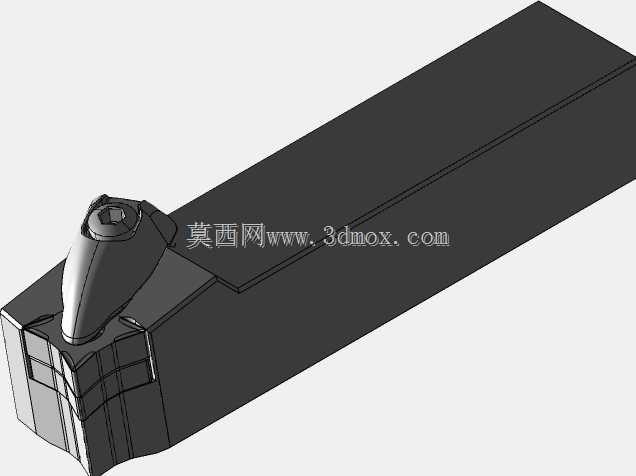

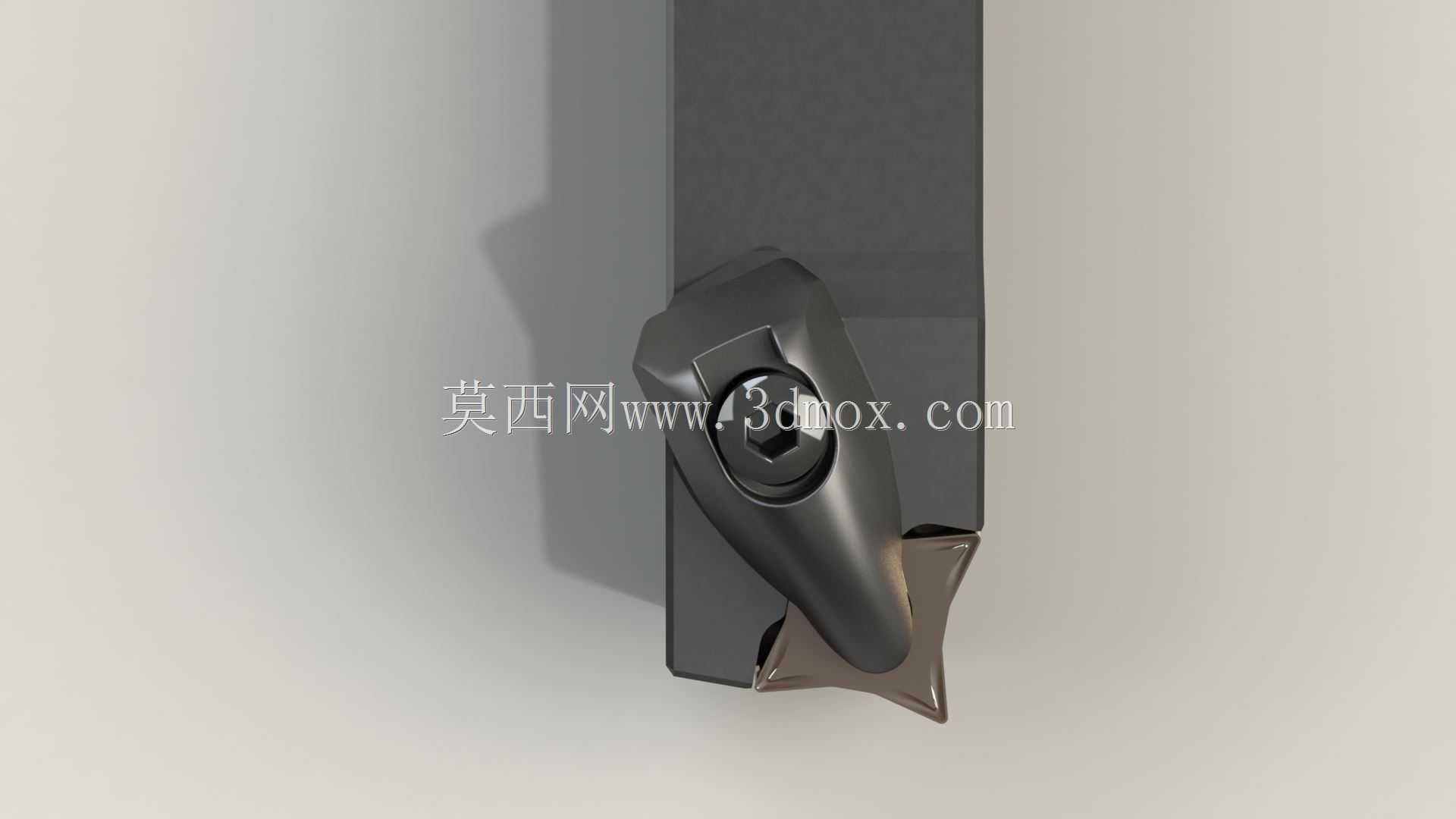

这款车削刀具主要应用于普通卧式车床、数控车床的外圆加工工位，适配各类钢件、铸铁件、有色金属件的粗精加工场景，在批量零件生产、单件修配、精密零件返工件加工中都能发挥稳定作用，尤其针对60度成型面、台阶外圆、端面倒角的复合加工需求，可减少换刀频次，提升单工序加工效率。刀具采用标准方柄刀杆结构，夹持部位为规整矩形截面，可适配市面上绝大多数车床的四方刀架安装位，安装时无需额外定制适配垫块，刀杆侧面与底面的定位基准面做了平整化处理，装夹后刀具悬伸长度可根据加工工况灵活调整，常规切削工况下悬伸长度控制在刀杆截面高度的两倍以内即可保证切削刚性，避免振刀纹影响工件表面质量。刀头部位采用杠杆式压紧结构，刀片装卸仅需操作顶部压紧螺钉即可完成，换刀时无需整体拆卸刀杆，能大幅缩短生产中的换刀辅助时间，刀片槽型针对SNMG系列正方形刀片做了精准限位，刀片安装后定位精度稳定，重复装夹的刀尖位置偏差可控制在0.02mm以内，能有效减少换刀后的对刀工作量。刀片采用60度主偏角设计，切削时径向切削力与轴向切削力分配合理，加工细长轴类零件时可有效降低工件让刀变形量，同时刀尖部位的散热空间充足，连续切削时刀片热量可通过刀杆快速传导，能延长刀片的连续切削寿命。刀头部位的排屑槽经过曲面优化，针对不同进给量下的切屑成型做了导流设计，加工塑性材料时切屑可呈规则螺旋状排出，不会缠绕在工件或刀杆上，避免切屑刮伤已加工表面。刀杆整体采用合金钢材质经热处理加工，整体刚性充足，在大切深粗加工工况下不会出现刀杆变形问题，刀头部位的硬质合金支撑垫片可在刀片意外破损时保护刀杆本体，降低刀具使用成本。这款刀具的设计充分考虑了现场加工的实际操作需求，从安装便捷性、切削稳定性、换刀效率、使用成本等多个维度做了平衡，既适合大批量流水线的固定工序加工，也适合维修车间、小批量生产场景的多类型零件加工，能覆盖绝大多数外圆车削的加工需求。
