可换镶块式外圆车削加工刀具结构

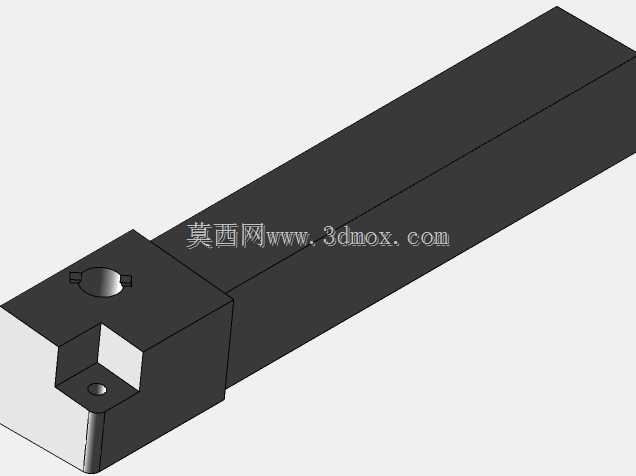

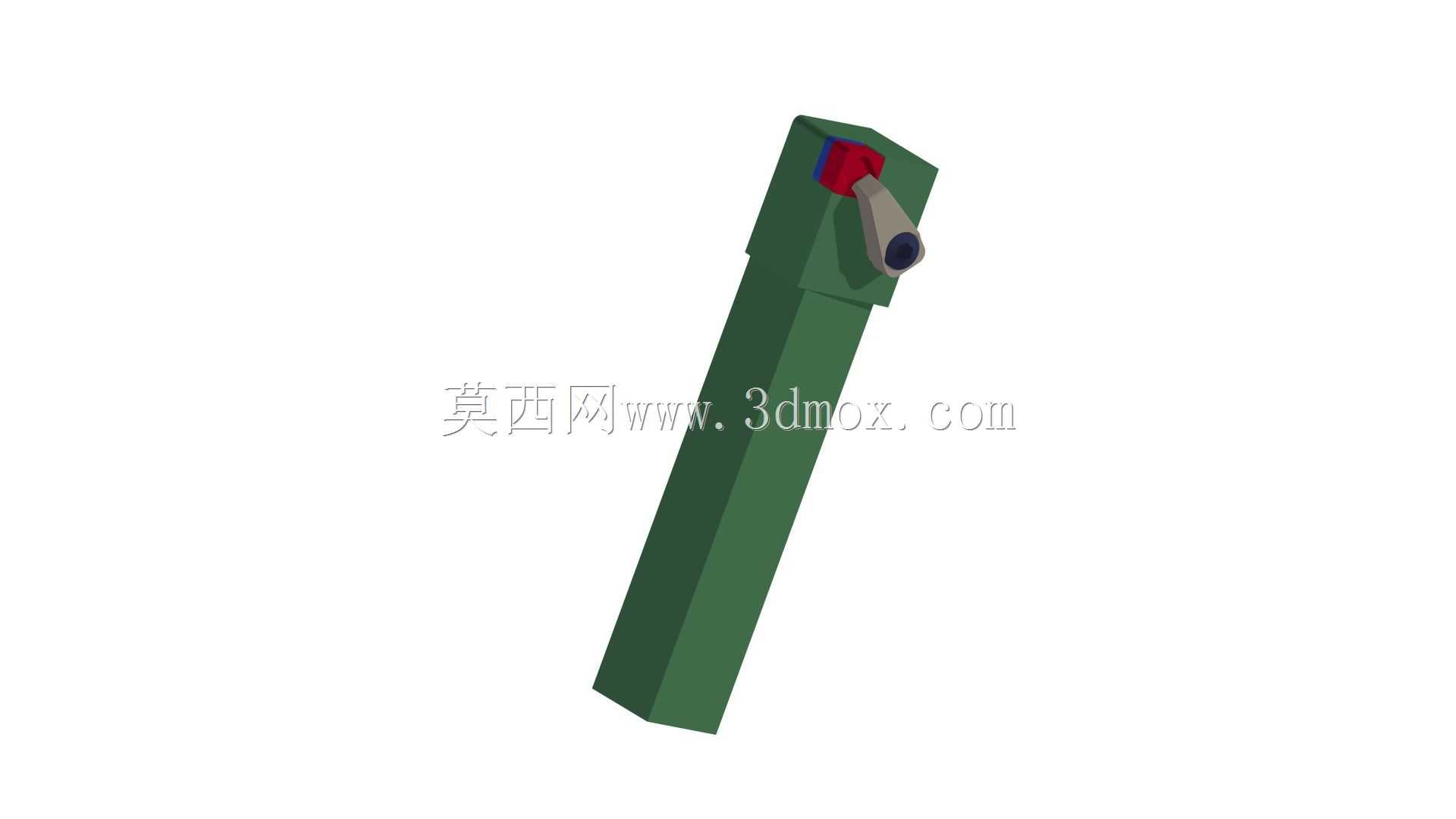

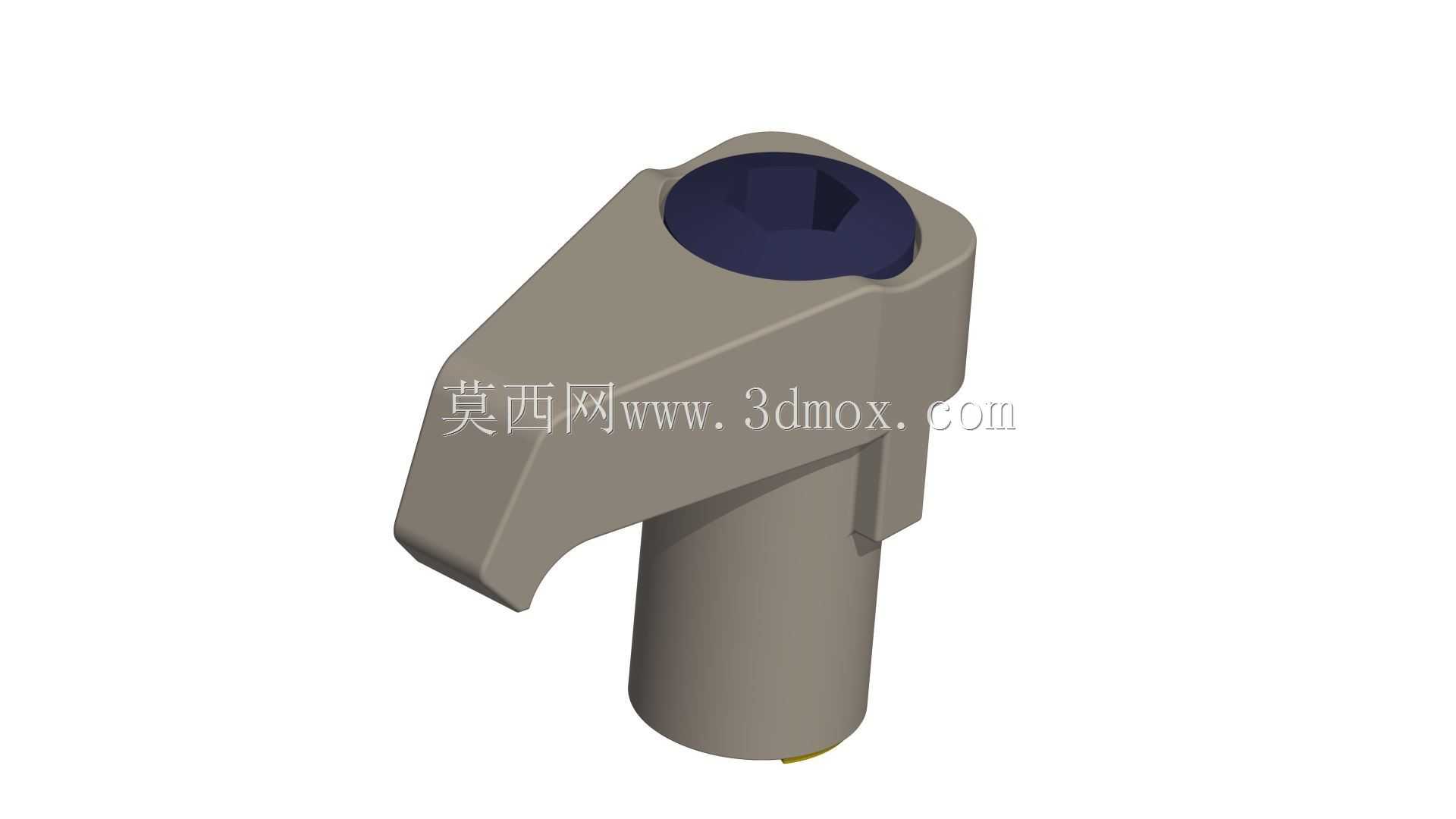

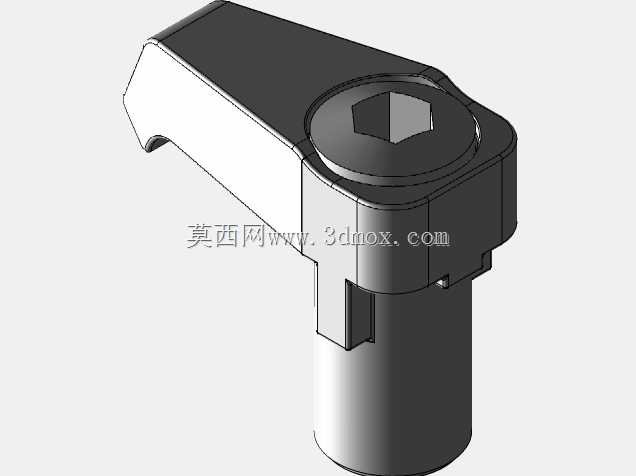

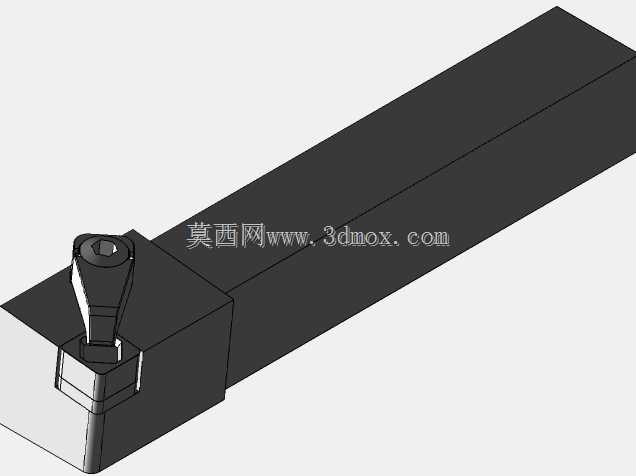

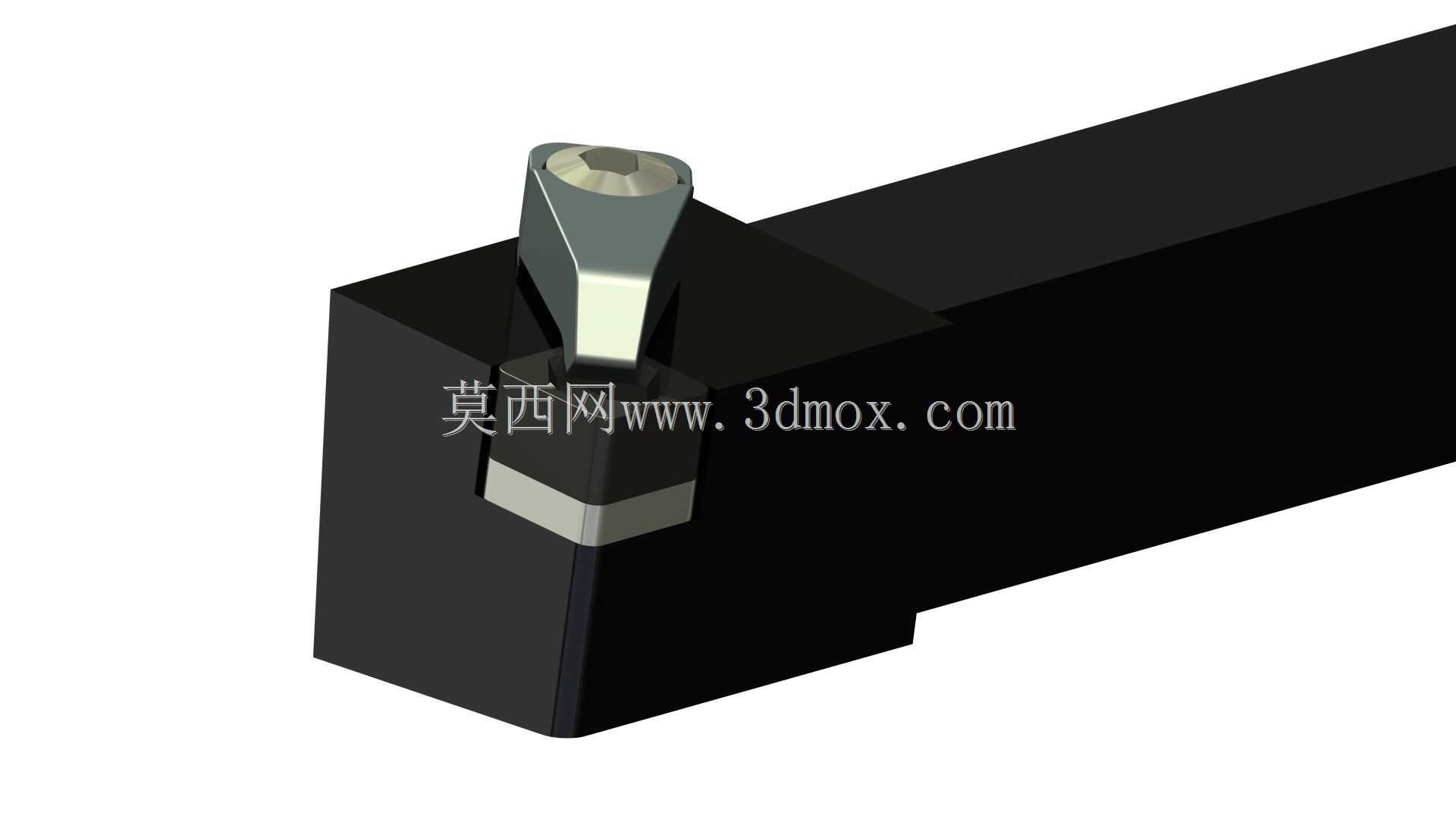

这款带可换镶块的车削刀具，是金属切削加工领域应用极为广泛的机加工刀具，主要适配普通卧式车床、数控车床等回转体加工设备，承担外圆车削、端面车削、台阶成型等常规切削工序，在通用机械零件加工、汽车零部件批量生产、五金配件精密加工等场景中都能发挥稳定作用。刀具整体采用方柄式结构设计，刀杆主体为高强度合金钢材质，经过调质处理获得足够的刚性与抗冲击韧性，能够承受大切深、高进给工况下的切削载荷，避免加工过程中出现振刀、让刀问题，保障加工面的光洁度与尺寸精度。刀具的核心切削部分采用可更换镶块设计，镶块通过顶部的压紧螺钉实现锁紧固定，这种结构的优势在于，当切削刃出现磨损后，无需更换整根刀杆，仅需松开压紧件更换新的镶块即可快速恢复切削能力，大幅降低刀具使用成本，同时也缩短了换刀辅助时间，适配批量生产的快节奏加工需求。设计过程中，重点考量了镶块的定位精度与装夹可靠性，镶块与刀杆的贴合面采用精密研磨加工，保证镶块安装后切削刃的位置度偏差控制在极小范围内，重复装夹无需重新对刀即可保证加工尺寸的一致性。压紧结构采用偏心压紧与端面定位结合的方式，既能够提供足够的夹紧力抵御切削过程中的冲击力，又能避免镶块受夹紧力产生位移，保证切削角度稳定。刀杆的安装尺寸符合通用车床刀架的装夹标准，方柄截面尺寸适配常规四方刀架的装夹槽范围，安装时无需额外改制刀架，直接放入刀架槽内调整伸出长度后压紧即可使用，伸出长度控制在刀杆截面高度的1.5倍以内，可获得最佳的刚性支撑效果。刀具的切削角度经过优化设计，主偏角、前角、后角的参数匹配钢件、铸铁等常见金属材料的切削特性，能够有效降低切削阻力，减少切削热的产生，延长镶块的使用寿命，同时保证切屑能够顺畅排出，避免切屑缠绕刀具划伤已加工表面。在实际使用中，这款刀具可根据加工材料的不同，更换对应材质的镶块，比如加工钢件时选用硬质合金涂层镶块，加工铸铁时选用钨钴类硬质合金镶块，灵活适配不同的加工需求，是车床加工中通用性极强的切削刀具。
