化工行业用35升桶盖拧脱注塑模具结构

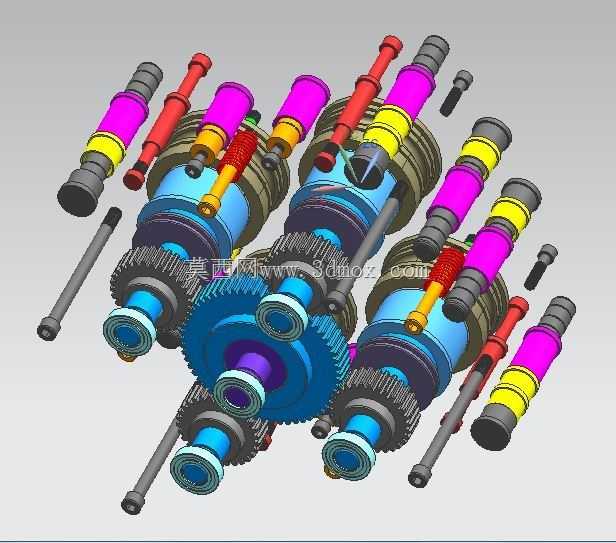

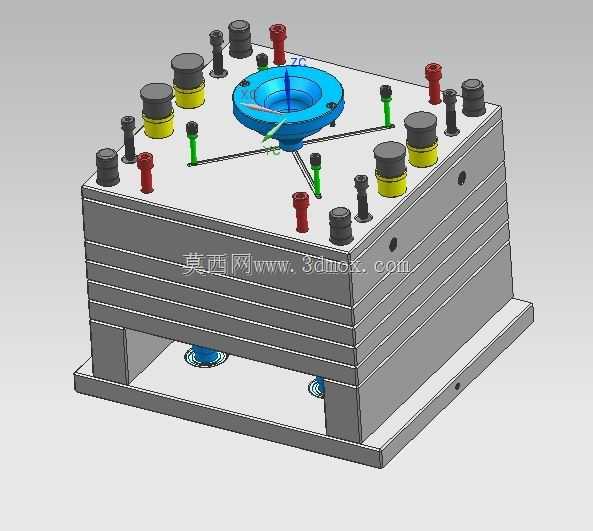

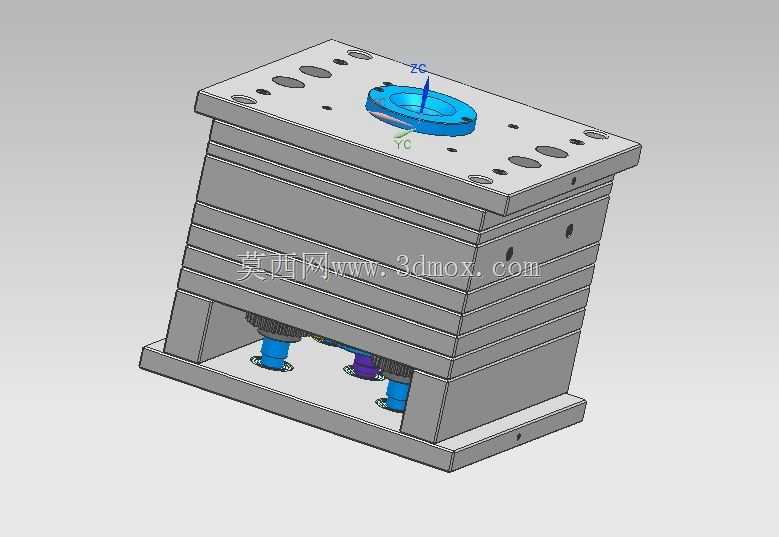

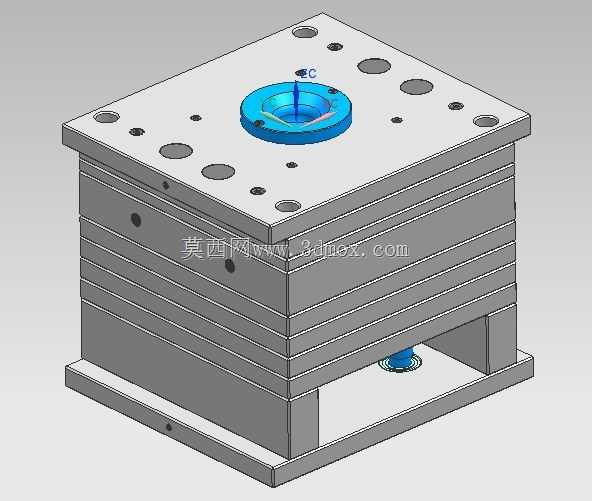

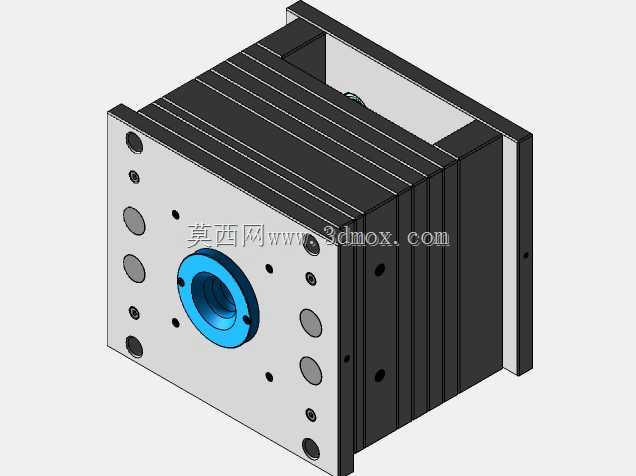

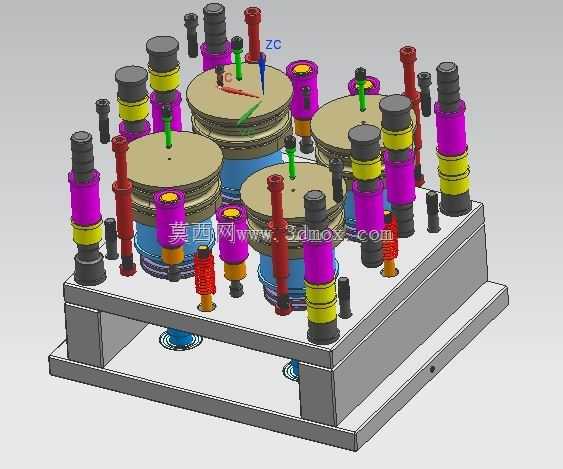

该套模具主要面向化工包装领域的塑料桶盖生产场景，针对35升规格工业包装桶的密封盖成型需求开发，适配带有内螺纹结构的桶盖批量注塑生产，解决传统螺纹桶盖脱模效率低、成型精度差的行业痛点，可配套常规卧式注塑机完成连续化生产作业。模具整体采用叠层模架结构设计，上下安装面预留标准注塑机定位孔与锁模螺孔，可直接适配多数通用吨位注塑机的安装边界，无需额外定制转接板，模架四周均匀布置多组导柱导套，保证合模过程的同轴精度，避免长期生产出现模腔错位导致的产品飞边问题。模具核心成型区域采用太阳轮与行星齿轮组合的旋转脱模结构，针对桶盖内侧的连续螺纹特征，开模过程中通过齿轮组传动带动成型型芯同步旋转，配合定模侧的止转结构，让冷却固化后的桶盖顺着螺纹旋向自动脱离型芯，无需额外设置侧向抽芯或者强制脱模结构，能有效避免螺纹牙型拉伤、盖体变形等质量缺陷，大幅提升成品合格率。模腔进料点设置在桶盖中心位置，采用热流道进胶方式，减少流道凝料浪费，同时保证熔融塑料均匀填充整个模腔，让桶盖各部位收缩率保持一致，成型后的盖体圆度、螺纹配合精度满足化工桶密封要求，可配套桶身完成旋合密封，耐受化工物料存储过程中的压力与腐蚀环境。模具的冷却水路围绕模腔与型芯分层布置，进出水接口设置在模架侧部标准位置，可快速对接注塑机冷却水循环系统，保证成型周期内模温均匀稳定，缩短产品冷却固化时间，提升单批次生产效率。模架底部预留足够的取件空间，产品脱模后可直接掉落至接料区域，配合自动化取件机械手可实现无人化连续生产，整套结构兼顾成型精度、生产效率与长期使用的结构稳定性，适配规模化工业包装配件生产需求。
