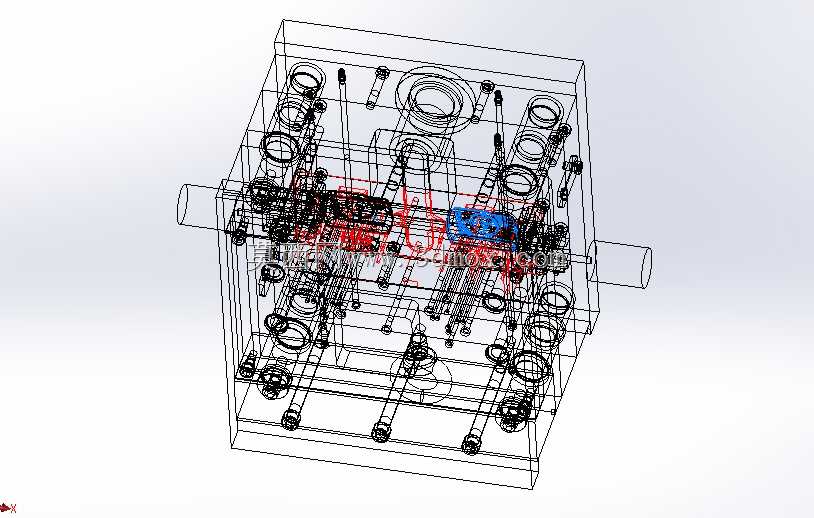

相机机身铝塑注塑成型注射模具结构

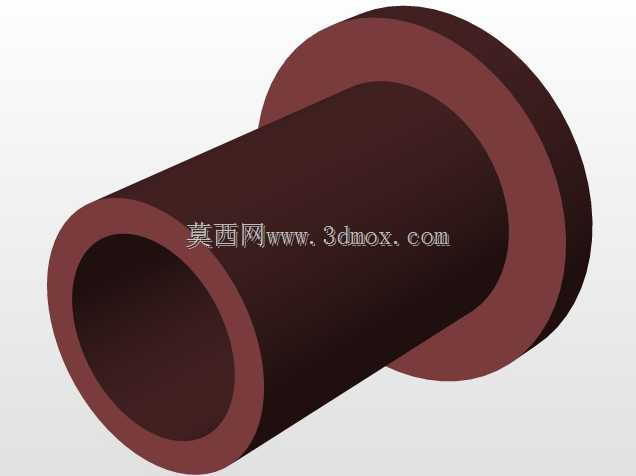

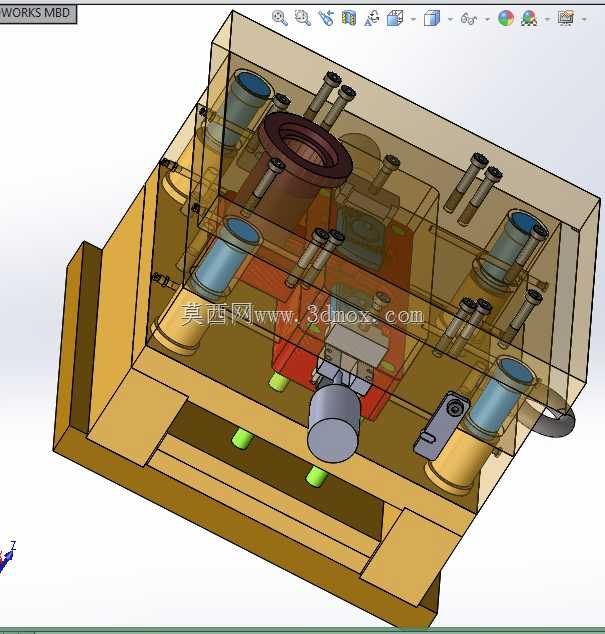

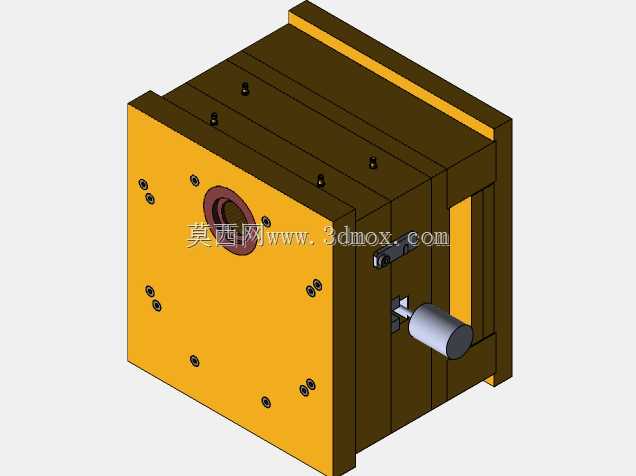

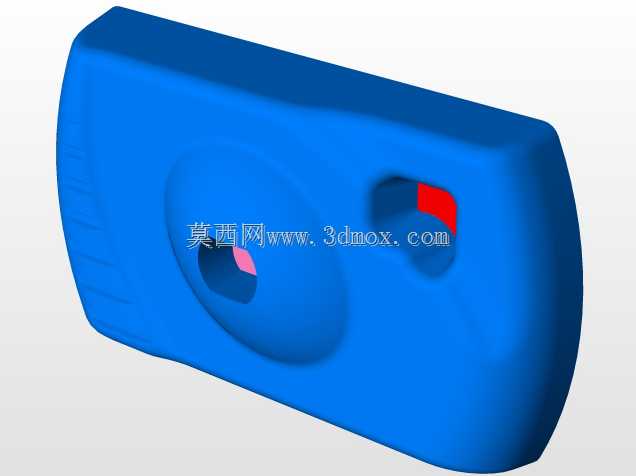

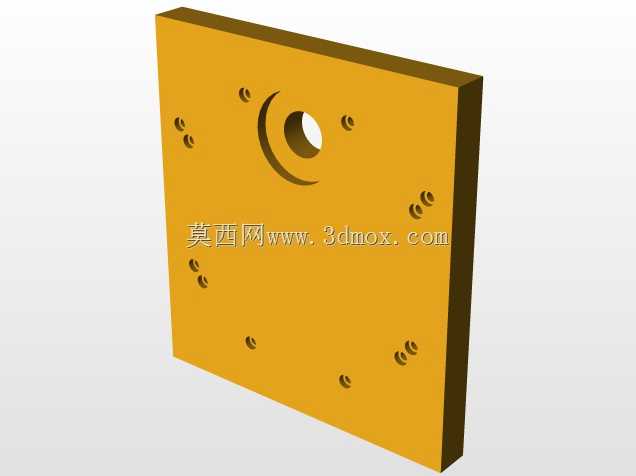

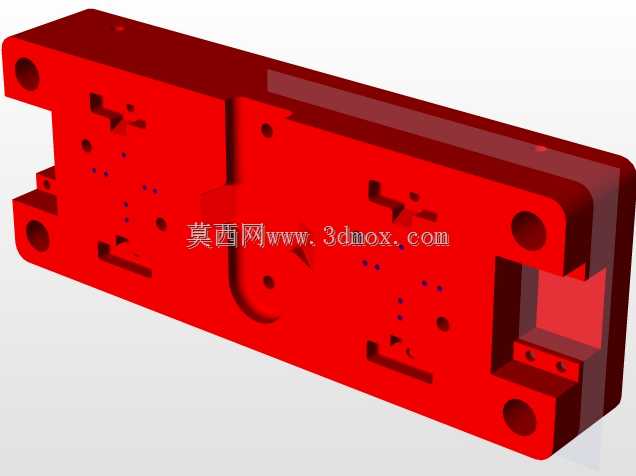

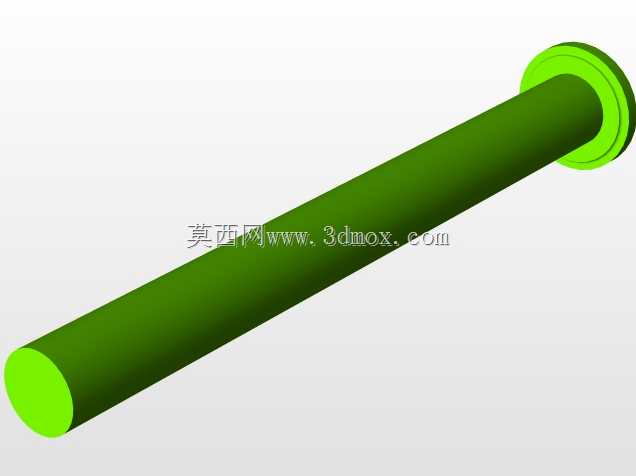

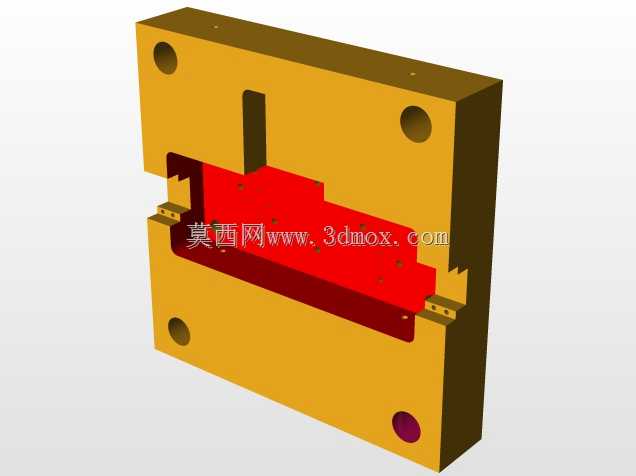

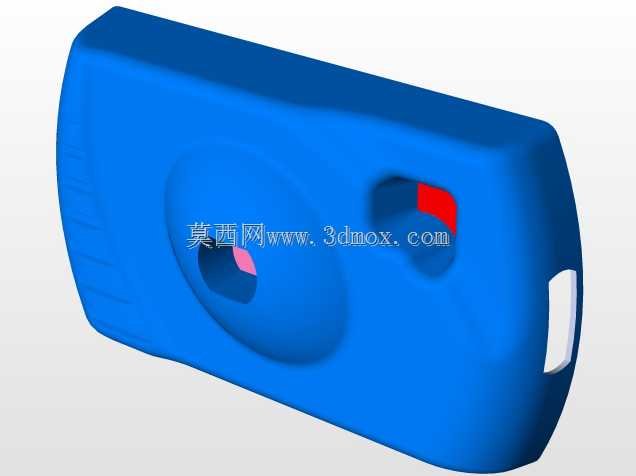

这套模具面向消费电子零部件生产场景，专门用于相机机身类铝塑复合材质构件的注塑成型作业，适配中小吨位卧式注塑机的安装使用需求，能够在连续批量生产工况下稳定完成相机机身外壳的精准成型，解决铝塑复合材质注塑过程中嵌件定位不准、成型件翘曲变形、浇口痕迹影响外观的行业常见问题。在实际生产应用中，该模具可直接对接常规注塑生产流水线，完成上料、合模、注射、保压、冷却、开模、顶出的全流程成型动作，成型后的相机机身构件尺寸精度高，外观面平整无明显熔接痕，能够直接进入后续的表面处理与装配工序，无需大量二次修边打磨作业，有效提升消费电子精密结构件的生产效率。从功能特性来看，模具内部设置了多组均匀排布的冷却水路，围绕型腔区域做环绕式布局，能够在保压阶段快速带走型腔内的热量，缩短成型周期，同时避免因冷却不均导致的构件内应力残留问题；顶出机构采用多顶杆协同顶出设计，顶出力均匀分布在成型件的非外观受力区域，不会在相机机身的外观面留下顶出痕迹，保证成品的外观质量；模具内设置了精准的嵌件定位结构，能够在合模前稳定固定铝质嵌件的位置，避免注塑过程中嵌件偏移导致的成品报废。设计过程中，工程师充分考虑铝塑复合材质的流动特性，将浇口设置在构件的非外观装配面，采用侧浇口进料方式，保证熔融塑脂能够快速均匀填充整个型腔，同时优化了排气槽的布局，在型腔末端设置深度适配的排气结构，避免填充过程中出现困气烧焦的问题；模架采用标准模胚搭配定制内模的设计思路，既保证了模具整体的结构强度，也降低了后续模具维护的配件更换成本。在安装边界方面，模具整体外形适配常规注塑机的拉杆间距，模脚高度匹配注塑机的顶出行程范围，定位圈与浇口套尺寸符合通用注塑机的安装标准，无需额外定制转接配件即可完成上机安装；模具的开合模行程经过精准核算，开模后预留的取件空间足够机械手完成自动取件作业，适配自动化生产车间的无人化作业需求，导柱导套采用高精度耐磨材质，长期反复开合模仍能保证上下模的对位精度，延长模具的整体使用寿命。
