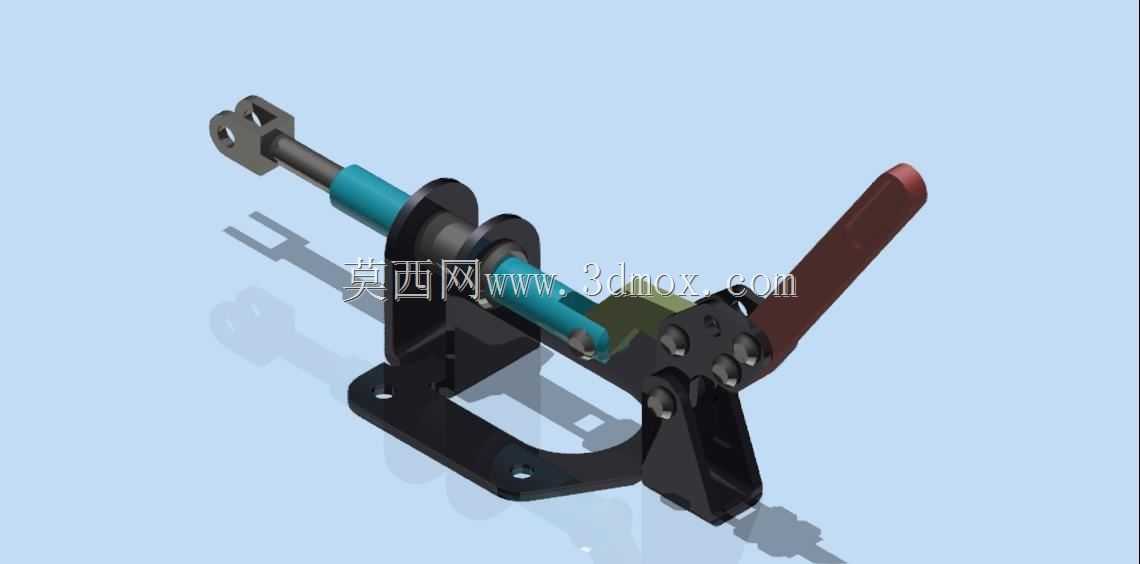

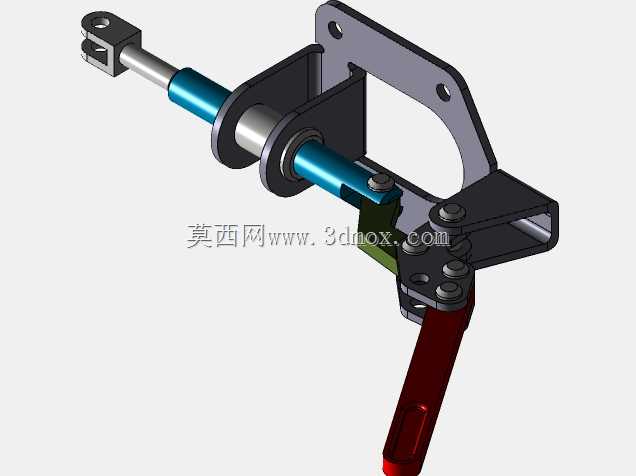

手动杠杆式拨动夹紧工装结构设计

这款手动杠杆式拨动夹紧结构，主要面向中小批量零部件加工、工位装配、工件定位锁紧的生产场景，在五金件铣削定位、小型组件压装对位、流水线工件临时固定、工装检具工件锁紧等环节都能发挥稳定作用，相比气动、液压夹紧装置，它无需外接动力源，部署灵活不受场地气源、电源限制，非常适合零散工位、户外临时作业、小批量定制加工的使用需求。

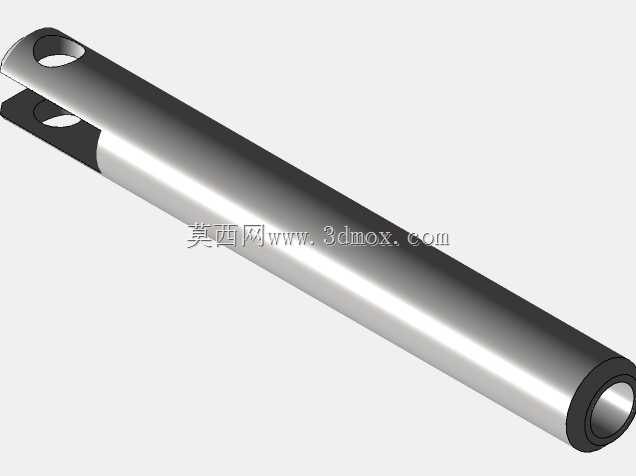

从实际用途来看，该结构通过扳动手柄即可同步完成轴向拨动进给与末端夹紧动作，操作人员单手握持手柄施力，就能驱动内部的传动组件带动轴向推杆向前推进，待推杆前端接触工件定位面后，杠杆机构会触发锁紧限位，将工件牢牢压合在定位基准面上，全程无需额外拧动螺栓或操作多个锁紧件，单次操作耗时极短，能大幅降低工位操作的辅助时间，提升单件装夹的作业效率。

在功能特性上，该结构采用了杠杆增力的传动设计，操作人员仅需施加较小的扳动力，就能在夹紧端输出足够的锁紧力，保证加工或装配过程中工件不会出现移位、窜动；同时结构自带行程限位结构，推杆的进给行程被控制在合理区间，既避免了行程过短导致夹紧不到位，也防止行程过长压伤工件表面；底座采用带安装孔的板式结构，可通过螺栓直接固定在工作台面、工装基板或者设备机架上，安装后整体结构刚性充足，反复扳动操作也不会出现松垮偏移。

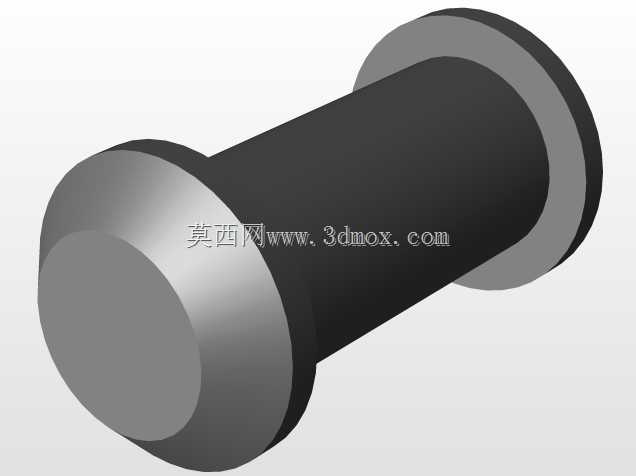

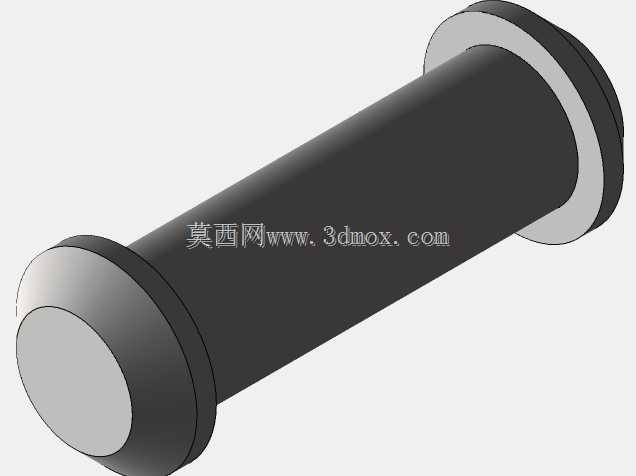

设计思路上，这款结构优先考虑了操作的人机工程性，手柄的握持角度、扳动行程都贴合人手自然施力的范围，长时间重复操作也不易产生疲劳；传动路径做了简化，将拨动进给与锁紧动作整合到同一套杠杆传动链中，减少了冗余的传动零件，既降低了整体制造成本，也减少了后续使用中的故障点，日常维护仅需定期在转动销轴处加注润滑脂即可；整体结构做了模块化设计，推杆前端的夹持头可根据不同工件的定位需求更换适配的接头，无需改动整体基座与传动结构就能适配多种规格的工件装夹需求。

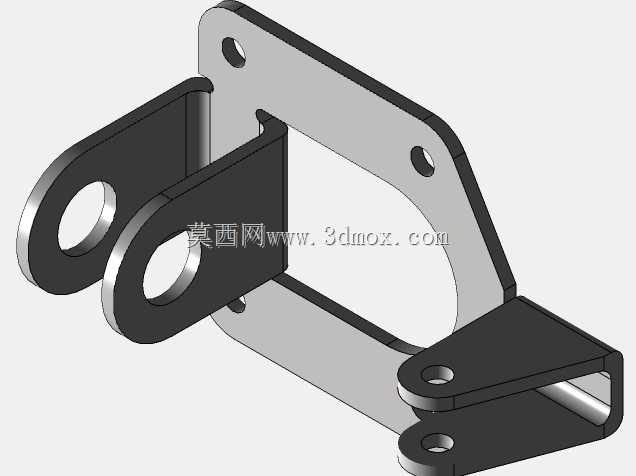

从安装边界来看，整体结构的安装底座预留了四个对称的固定安装孔，孔位间距适配常规的工装基板T型槽间距，安装时不需要额外加工复杂的适配接口；整体外轮廓在手柄收拢状态下占用空间较小，不会过多占用工位的操作空间，推杆的轴向伸缩范围覆盖了常见小型工件的装夹间距需求，安装时仅需保证推杆轴线与工件的夹紧受力方向同轴，即可获得最佳的夹紧效果，不会出现偏载导致的工件翘起、夹紧力不足等问题。
