八通道继电器控制模块电路板结构设计

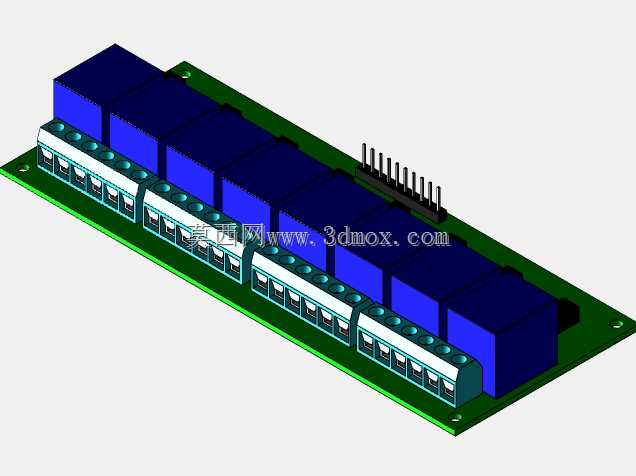

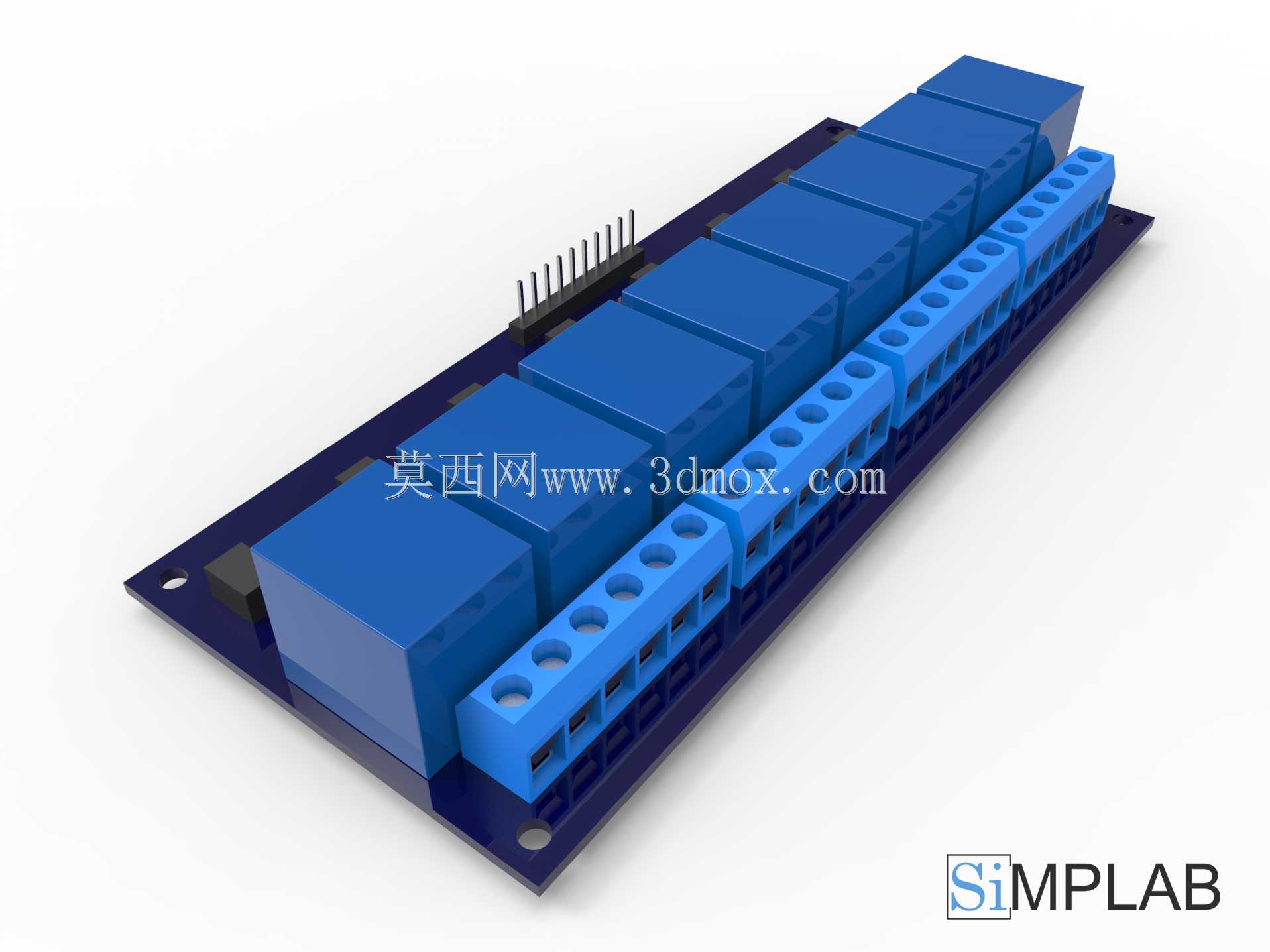

这款八通道继电器控制模块，是工业自动化控制、智能硬件开发、小型电控系统搭建场景中常用的弱电控制强电的核心转接部件，主要作用是通过低压控制信号的输入，实现多路高压负载回路的通断切换，解决控制端与负载端的电压隔离、功率扩容问题，常见于智能家居控制箱、小型产线工位电控单元、教学实验实训台、机器人外设控制板等场景中，能够同时承载八路独立负载的开关控制需求，避免单路继电器分散接线带来的布线杂乱、维护难度高的问题。从功能特性来看，模块集成了八组独立的电磁继电器单元，每一路都配有对应的状态指示结构，控制信号输入侧采用排针接口设计，能够直接对接单片机、PLC等主流控制设备的IO输出端口，无需额外转接即可完成接线；负载侧采用蓝色栅栏式接线端子，每个端子带有清晰的接线位标识，支持大线径导线的压接固定，接线后不易松脱，能够满足常规交流、直流负载的接线需求，同时继电器与接线端子之间预留了足够的电气间隙，避免高压回路之间出现爬电、打火的安全隐患。在设计思路上，整体采用长条形PCB基板布局，将八组继电器沿基板长边等距排列，信号输入排针设置在基板短边一侧，与负载接线端子分属基板两侧区域，实现强弱电走线的物理分离，减少控制信号受到强电回路的电磁干扰；基板四角预留了标准安装固定孔，能够通过螺丝直接固定在电控箱内的安装位或者定制支架上，安装孔周边做了露铜加固处理，多次拆装也不会出现基板铜箔脱落的问题；基板边缘做了圆角处理，避免安装过程中划伤操作人员或者导线绝缘层。从安装边界与尺寸适配来看，整体长条形结构的宽度适配常规DIN导轨安装附件的尺寸，既可以通过螺丝直接平面固定，也可以搭配导轨卡扣实现标准导轨的快速卡装，模块整体高度控制在常规低压电控元件的安装高度范围内，不会与箱体内其他元件产生空间干涉；继电器本体采用下沉式焊接布局，焊接引脚全部在基板背面做了绝缘处理，背面无突出的尖锐焊点，安装时不会硌伤安装面的绝缘层；接线端子的接线口朝向与基板平面垂直，接线操作时无需倾斜导线即可完成螺丝紧固，在狭小的电控箱空间内也能顺利完成接线作业。模块上的每一路继电器都设置了独立的续流保护结构，能够吸收继电器线圈断开时产生的反向电动势，避免反向电压击穿前端的控制元件，提升整个控制回路的运行稳定性，适合长时间连续运行的工控场景使用。
