双路继电器控制模块结构设计

这款双路继电器控制模块，是面向低压电控场景开发的通断执行部件，核心作用是通过小电流控制信号实现两路负载回路的独立通断切换，广泛应用在智能家居控制回路、小型自动化设备信号转接、创客电子开发项目、教学实验电控平台、低压配电信号隔离等场景中，能够有效解决控制端与负载端的电压等级匹配问题，避免高压负载回路的电流倒灌损伤前端控制元件。

从功能特性来看，模块集成了两路独立的电磁继电器单元，每一路都可单独接收控制信号完成触点吸合与释放，支持常开、常闭触点的外接接线需求，板载的接线端子采用大间距蓝色栅栏式设计，能够适配不同线径的导线压接，接线时无需额外焊接，徒手即可完成导线固定，大幅降低现场接线的操作难度；侧边引出的排针接口采用标准2.54mm间距设计，可直接插接在单片机开发板、PLC扩展接口等控制端上，实现信号的直连传输，减少额外转接带来的信号损耗。

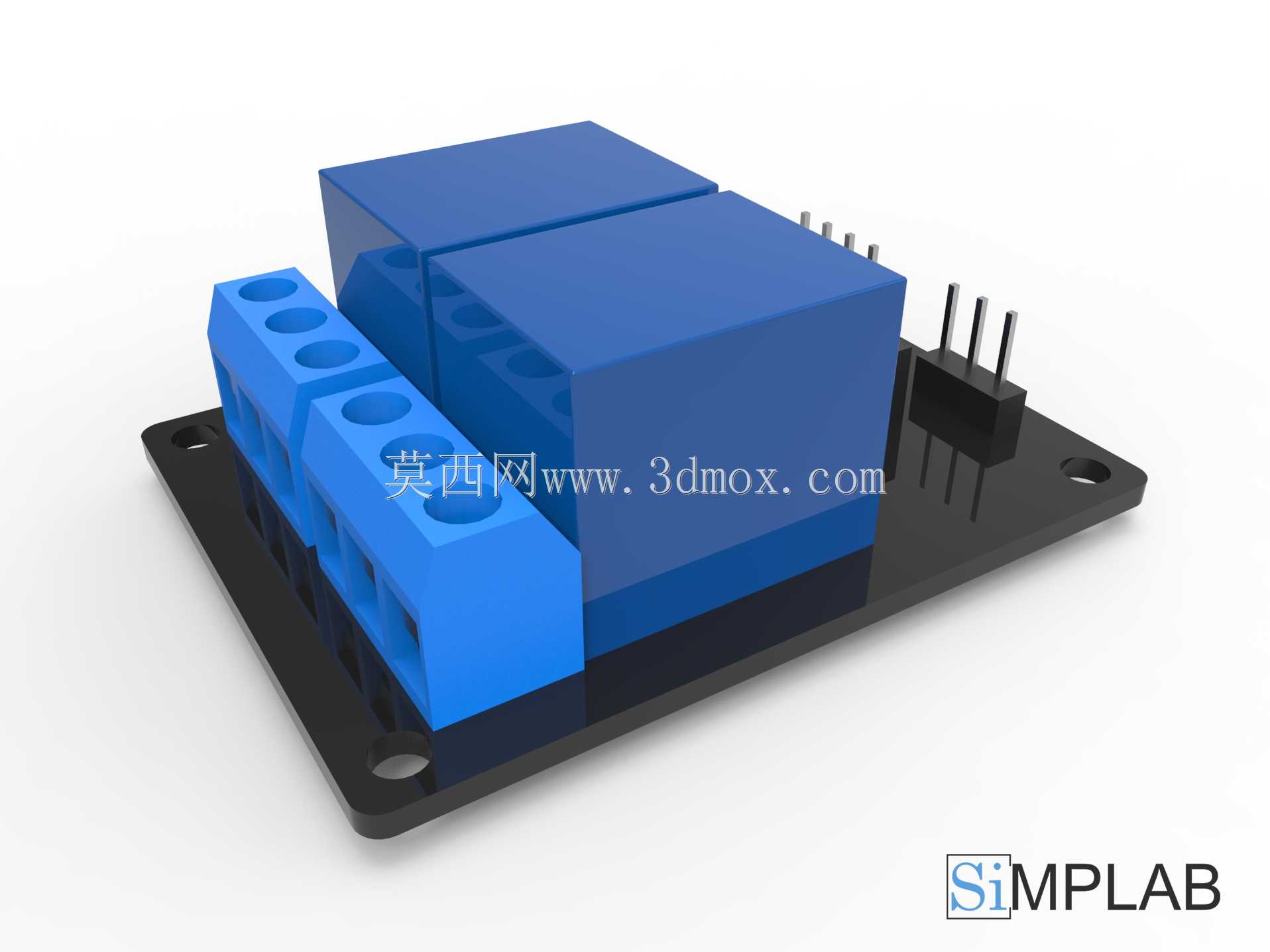

在设计思路上，整体采用模块化集成布局，将继电器主体、接线端子、信号排针、状态指示结构全部整合在一块黑色环氧玻纤基板上，基板边缘预留了两个对称的安装固定孔，可通过M3螺丝直接固定在设备电控仓的安装平面上，也可配合铜柱实现层叠安装，充分利用电控仓内的立体安装空间；继电器主体采用蓝色阻燃塑壳封装，将内部电磁线圈、触点结构完全封闭，既可以避免外界灰尘、金属碎屑落入触点间隙造成接触不良，也能在触点带载分断产生微弱电弧时，起到阻燃防护的作用，提升模块运行的安全系数。

从安装边界与尺寸适配来看，模块整体采用扁平化布局，整体厚度控制在较低范围，不会在电控仓内占用过多垂直空间，接线端子朝向模块外侧排布，排针接口与接线端子分置模块两侧，接线时导线与信号排线不会出现交叉干扰，走线布局更加规整；基板的边角做了圆角处理，避免安装过程中尖锐边角划伤操作人员或导线绝缘层，安装孔的位置经过对称校准，固定后模块不会出现偏斜，接线端子的受力更加均匀，长期使用不会出现端子脱焊、基板变形的问题。模块底部与安装平面之间预留了微小间隙，可避免基板背面的焊盘直接接触金属安装面造成短路，适配各类金属、塑料材质的安装基面，无需额外做绝缘衬垫处理即可直接安装使用。
