四路继电器控制模块电路板结构设计

这款四路继电器控制模块是工业自动化控制、智能家居改造、小型机电设备联控场景中常用的弱电控制强电的核心转接部件，主要作用是通过低压控制信号的输入，实现多路高压负载回路的通断切换，解决控制端与负载端的电压等级不匹配、控制信号驱动能力不足的问题，可广泛应用在智能灯光控制、小型电机启停控制、自动化产线工位信号联控、创客DIY电子装置、教学实验电路搭建等场景中，能够同时承载四路独立负载的通断控制需求，有效减少多继电器零散排布带来的接线混乱问题。

从产品功能特性来看，模块集成了四个独立的电磁继电器单元，每一路都带有对应的接线端子，可分别接入不同的负载回路，板载的信号输入排针可直接对接单片机、PLC等控制单元的输出端口，板上预留的指示灯可直观显示每一路继电器的吸合状态，方便调试阶段快速排查信号通断问题，板载的续流保护元件可吸收继电器线圈断开时产生的反向电动势，避免反向电压击穿前端控制元件，提升整个控制回路的运行可靠性。

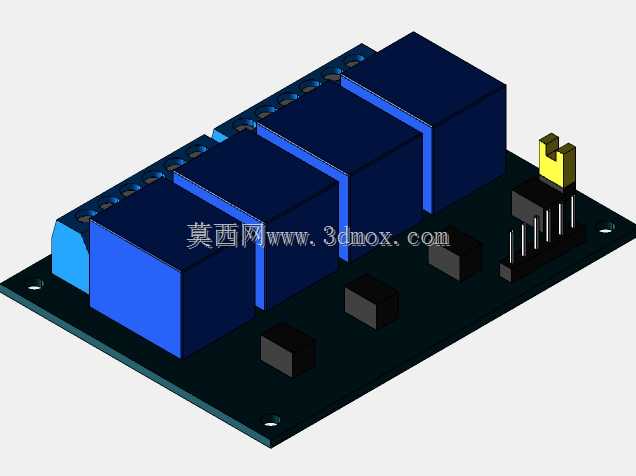

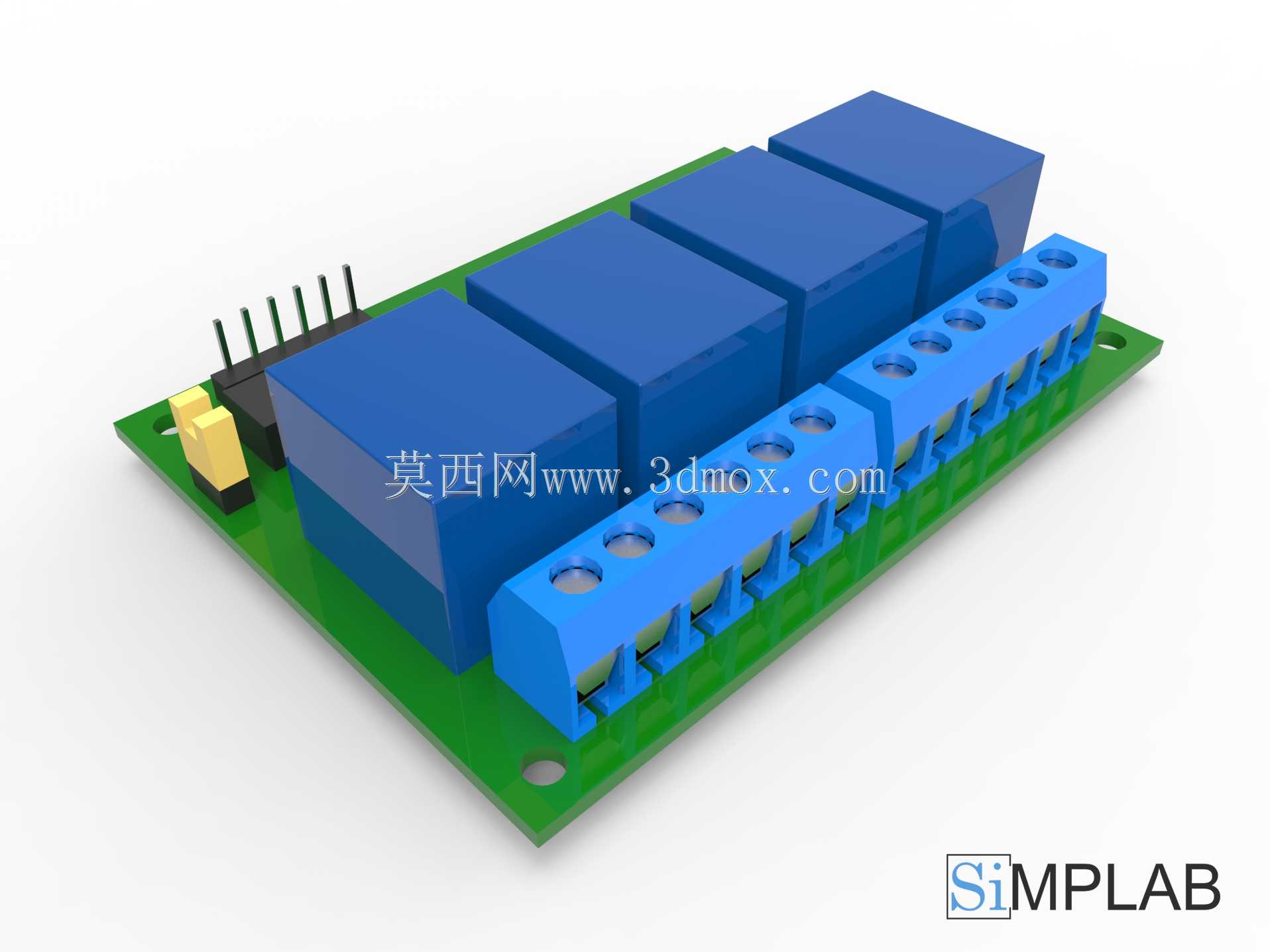

在设计思路上，这款模块采用了一体化PCB载板设计，将四个继电器沿板身长度方向整齐排布，高压接线端与低压信号端分置板身两侧，从物理空间上实现强弱电区域的分隔，减少高压回路对低压控制信号的电磁干扰；接线端子采用栅栏式蓝色接线座，接线时无需额外焊接，直接通过螺丝压接导线即可，方便现场施工与后期维护更换；板身四角预留了标准安装固定孔，可直接通过螺丝固定在设备电控箱的安装位上，也可配合铜柱实现层叠安装，充分利用电控箱内部的立体安装空间。

从安装边界来看，模块整体为长方形扁平结构，板身厚度控制在较低范围，继电器主体凸起高度统一，安装时只需预留对应长宽的平面安装区域，以及接线端对应的导线弯折空间即可，不会与周边其他电控元件产生空间干涉；排针与接线端子的引脚间距采用行业通用标准尺寸，可兼容市面上绝大多数的杜邦线、冷压端子接线需求，无需定制特殊转接配件即可直接投入使用，整体结构紧凑规整，兼顾了电气性能、安装便利性与使用安全性。
